「荷降ろし作業」と、「建て方作業」に抜群の安全性と威力を発揮します。

吊り穴に「ワンタッチ取り付け」「ツータッチ取り外し」で操作も簡単なコンパクトタイプ!

  • 吊り穴に「ワンタッチ取り付け」「ツータッチ取り外し」で操作も簡単です。(もちろんピンのロック機能付きです)
  • 取り扱いやすいコンパクトタイプです。
  • ピンも一体化していますので、シャックルの様にボトル・ナットの落下事故がありません。
  • 縦吊り(3ton)はもちろん横吊り(2ton)にも対応していますので、あらゆる使い方で使用していただけます。

使用荷重

KT-1

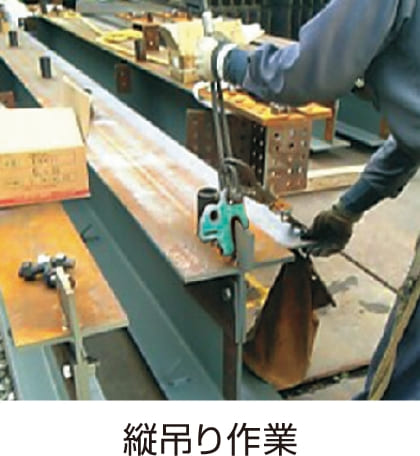

縦吊り作業

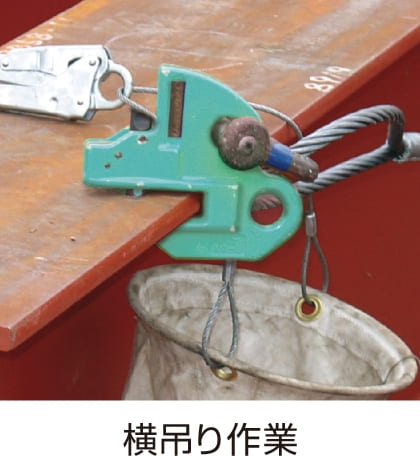

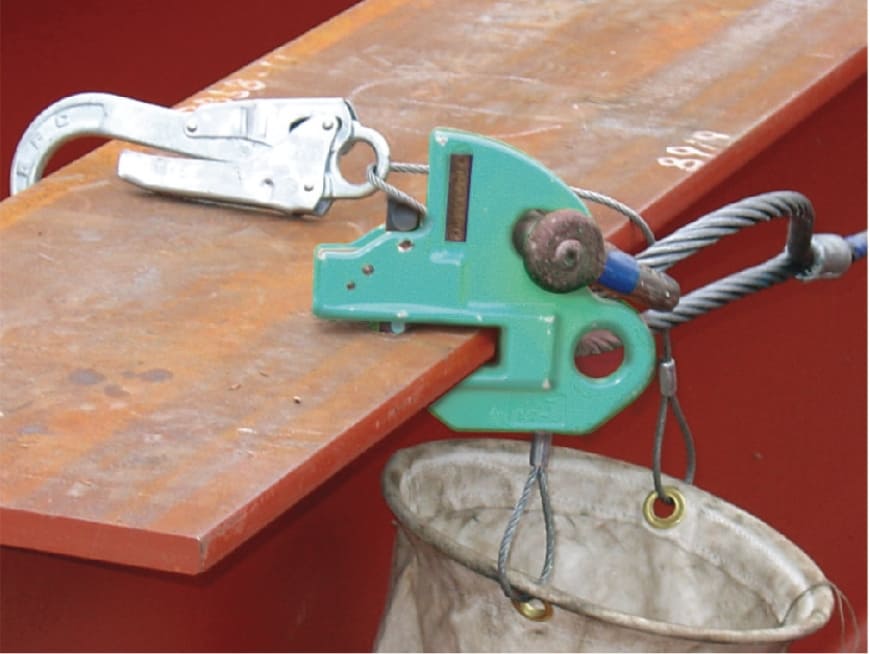

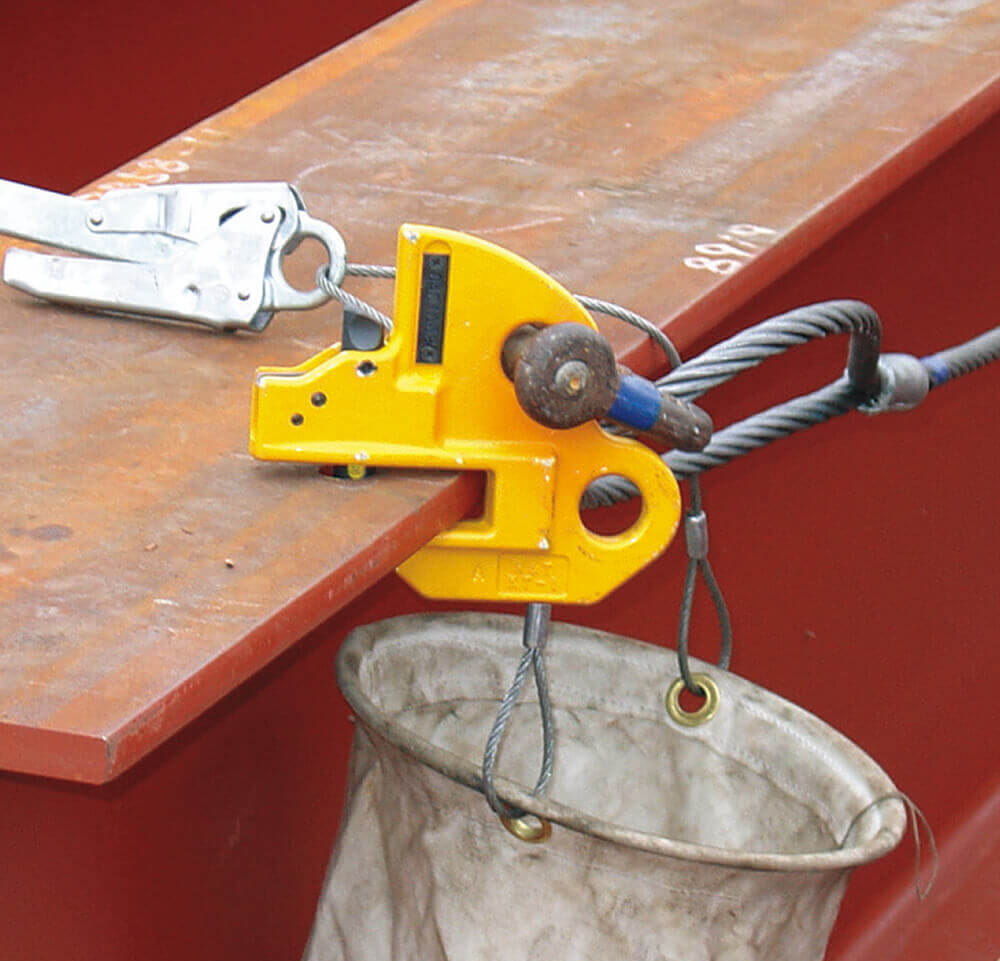

横吊り作業

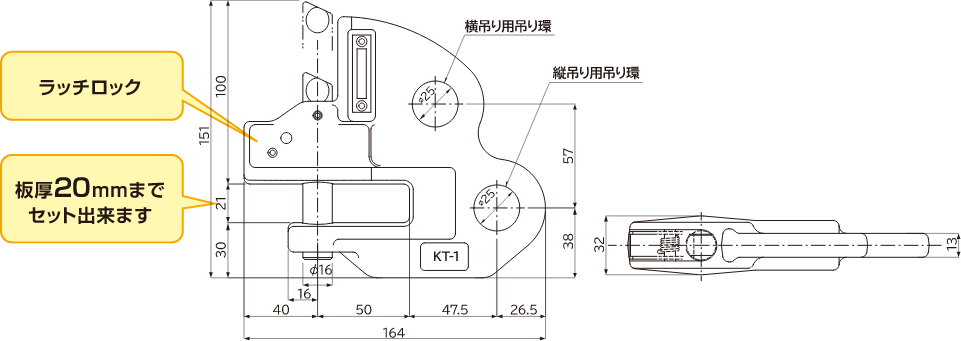

寸法図

寸法図

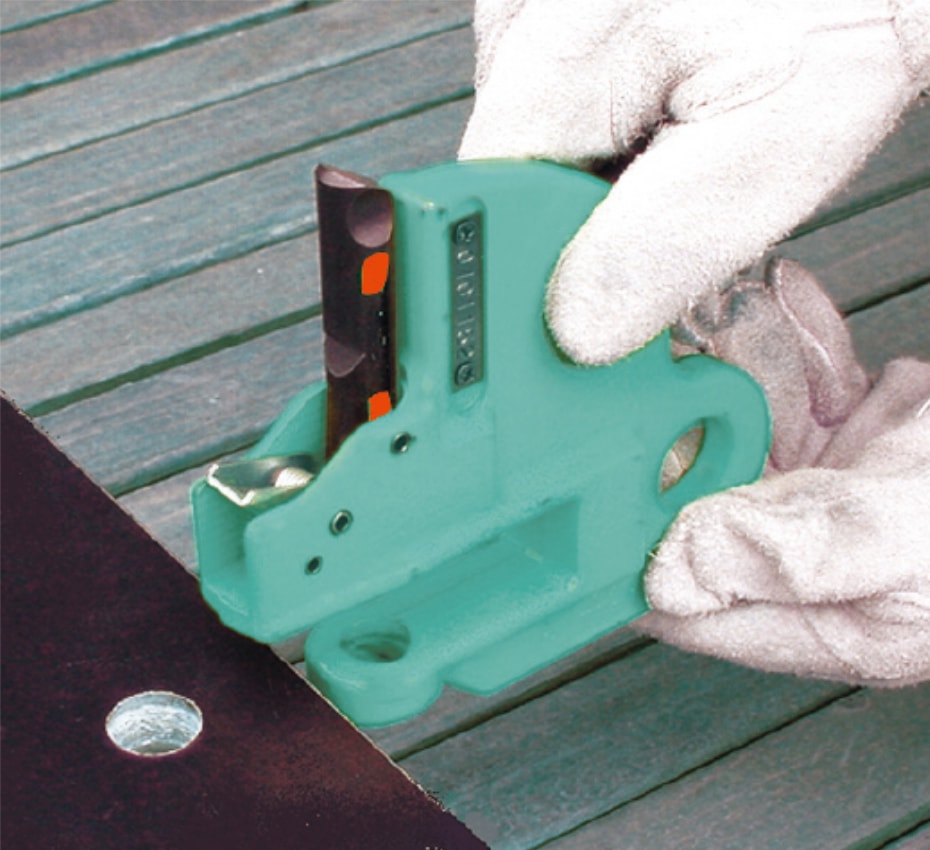

取付・取外方法

取付方法

  • ①ピンを吊り穴に合わせます。

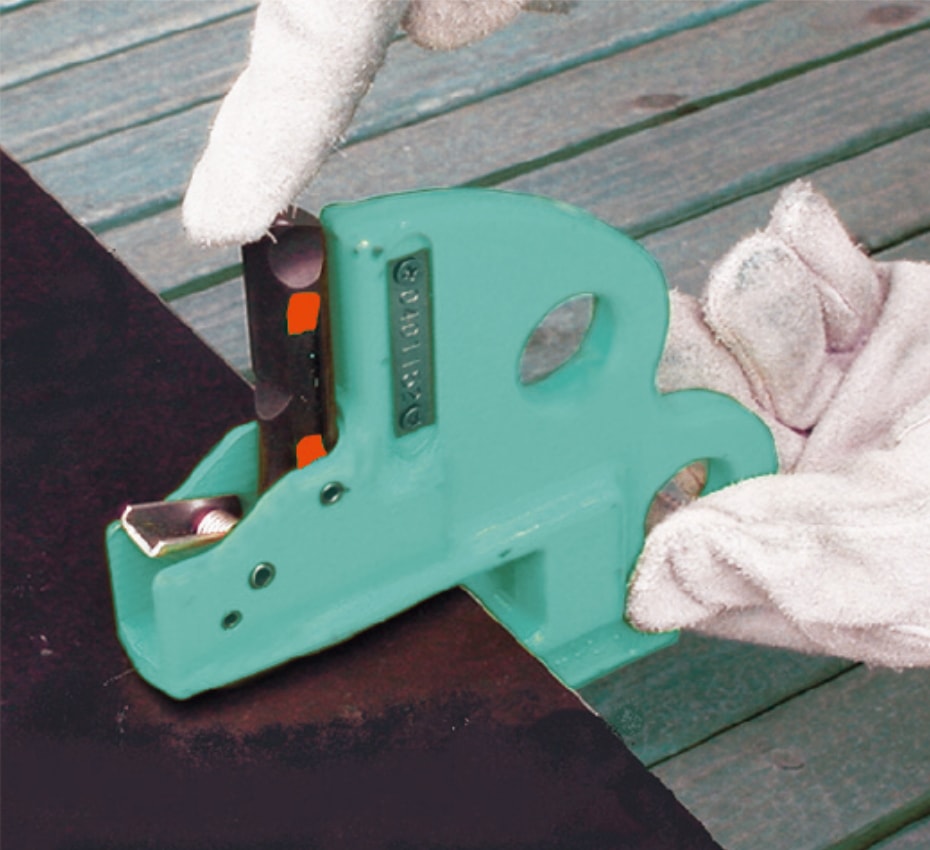

  • ②“カチッ”と音がするまでピンを差し込みます。

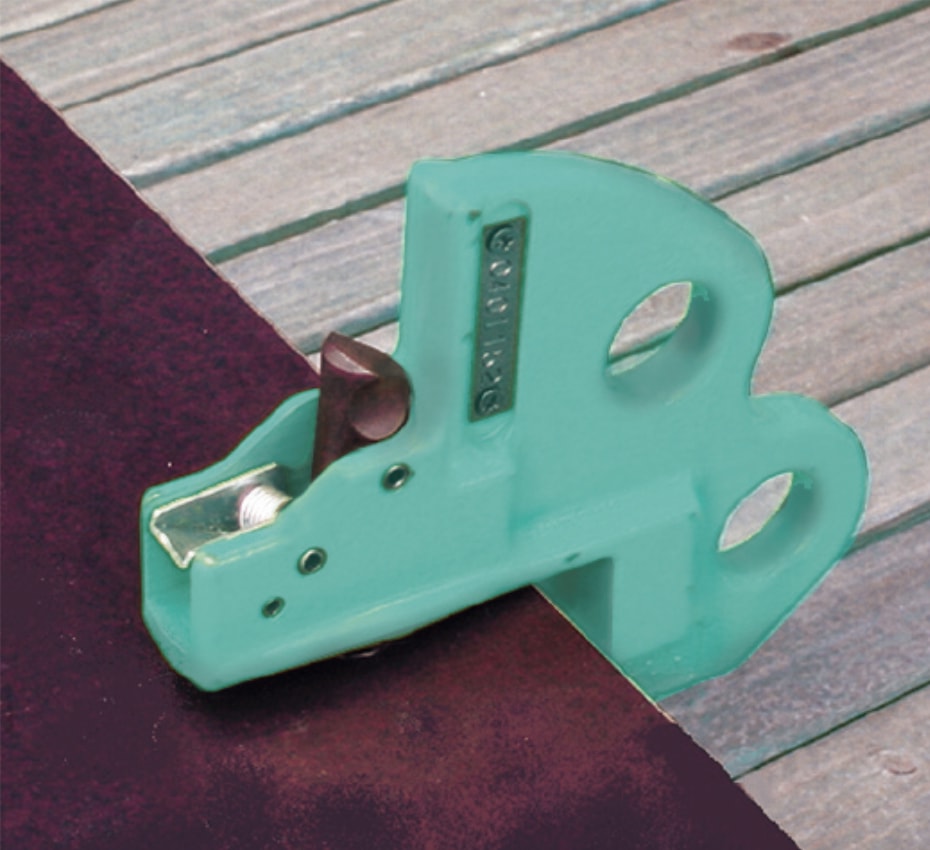

  • ③セット完了。ピンが抜けないことを確認します。

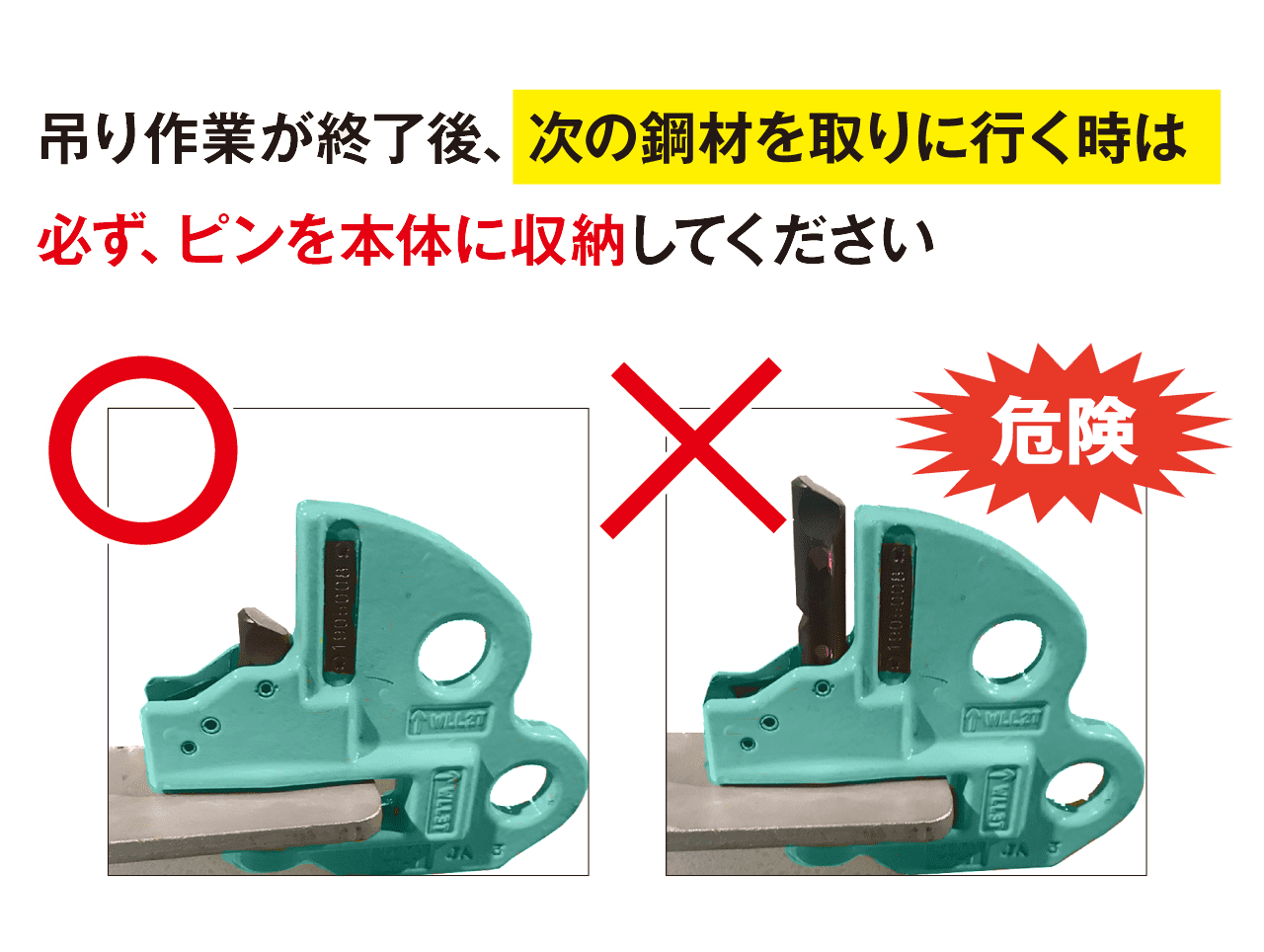

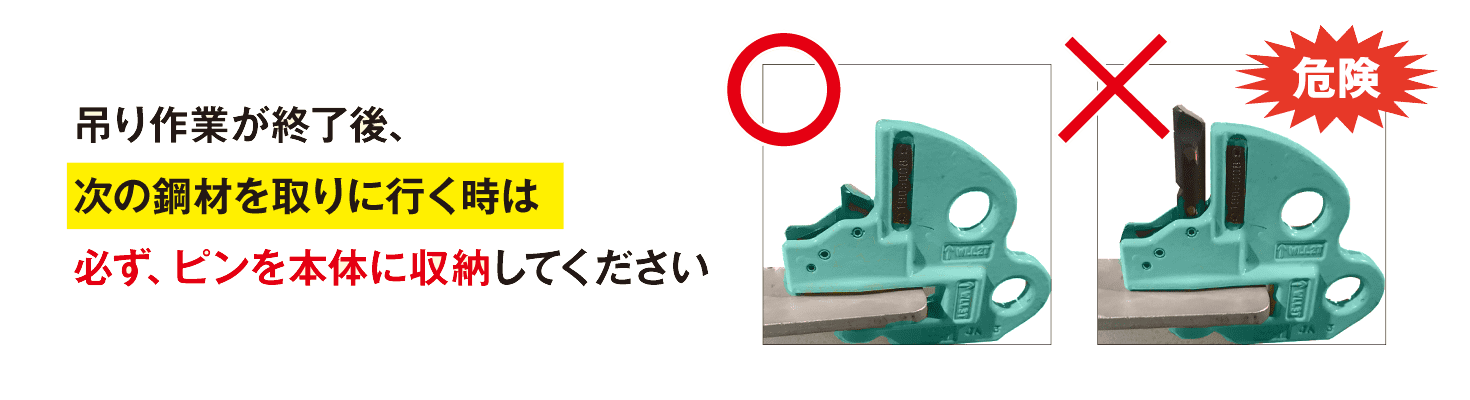

取付時の注意

黄色い印が見えない事を確認して下さい

取外方法

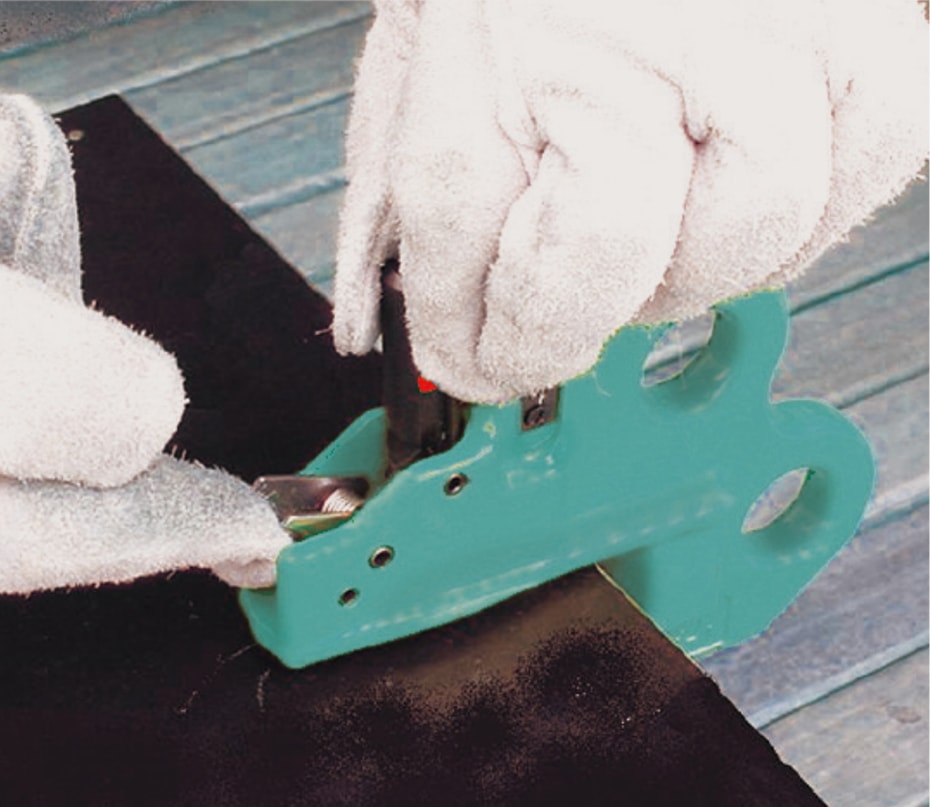

ラチェットを開放しピンを引き抜きます。

試験結果

横使用試験状況・・・25tonスケール

16ton で試験冶具に曲り発生。
20ton で試験冶具の曲りが著しく、テスト中止。

【結果】
1.フレームに0.85mmの開き発生。
2.その他異常なし。

試験場/機械振興協会 技術研究試験機
/万能試験機 UH-500KNC 島津製作所製

縦使用試験状況・・・50tonスケール

18tonで試験冶具に曲がり発生。
23tonで試験冶具破壊のため、テスト中止。

【結果】
1.ピンに曲り発生。
2.吊環に伸びいが見られた。

使用メリット

1. 頑強な吊り冶具

SCM440使用!通常の吊り治具よりも頑強だから安心!

KT-1は本体、取付けピンともに、SCM440(通称クロモリ)を使用し、通常の吊り冶具より、更に安心してご使用頂けます。

2. 安全な吊り冶具

「ワンタッチ取付け」「ツータッチ取外し」で安全に作業可能!

KT-1は「ワンタッチ取付け」「ツータッチ取外し」で操作します。外れ止め用のピンはナットを使用せず、また、「抜け止め機構」が付いているため、スピーディに、より安全な作業が可能です。

3. 落下事故防止

ピンとの一体化で、ボルト・ナットの落下事故の心配なし!

高所作業でも、シャックル使用時のように、ボルトナットの落下事故がありません。
(高所作業では、作業姿勢が悪くなるため、ボルト、ナットの落下事故が起きやすい。)

4. 安全な作業

簡単取り外しで作業姿勢が悪くても安全!

取り外しが簡単なので、高所作業で作業姿勢が悪くなっても、作業者は安全に作業できます。

5. 作業に集中、ミス防止

作業の安全に集中できる!

ボルトナットの落下事故の心配が無いため、作業者は吊り冶具の取外しに神経を使う必要が無く、他の作業の安全に集中出来るため、うっかりミスの回避につながります。

写真集 / 動画集
カタログ / 取扱説明書 / 点検表

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください。
