玉外し作業を無線操作化
危険作業の防止、
省力化に効果大

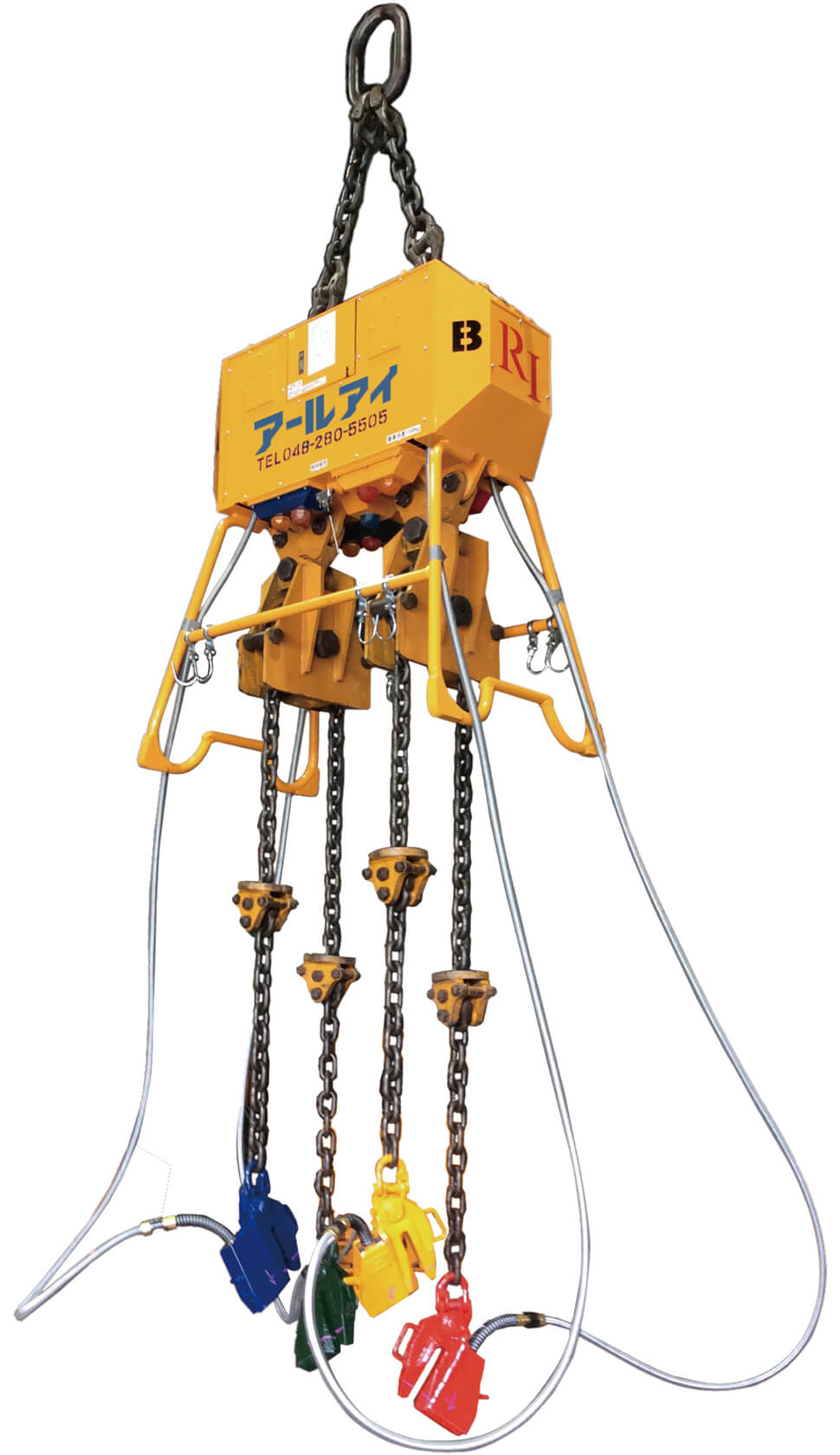

業界トップクラスの導入実績を誇る自動玉外し装置。

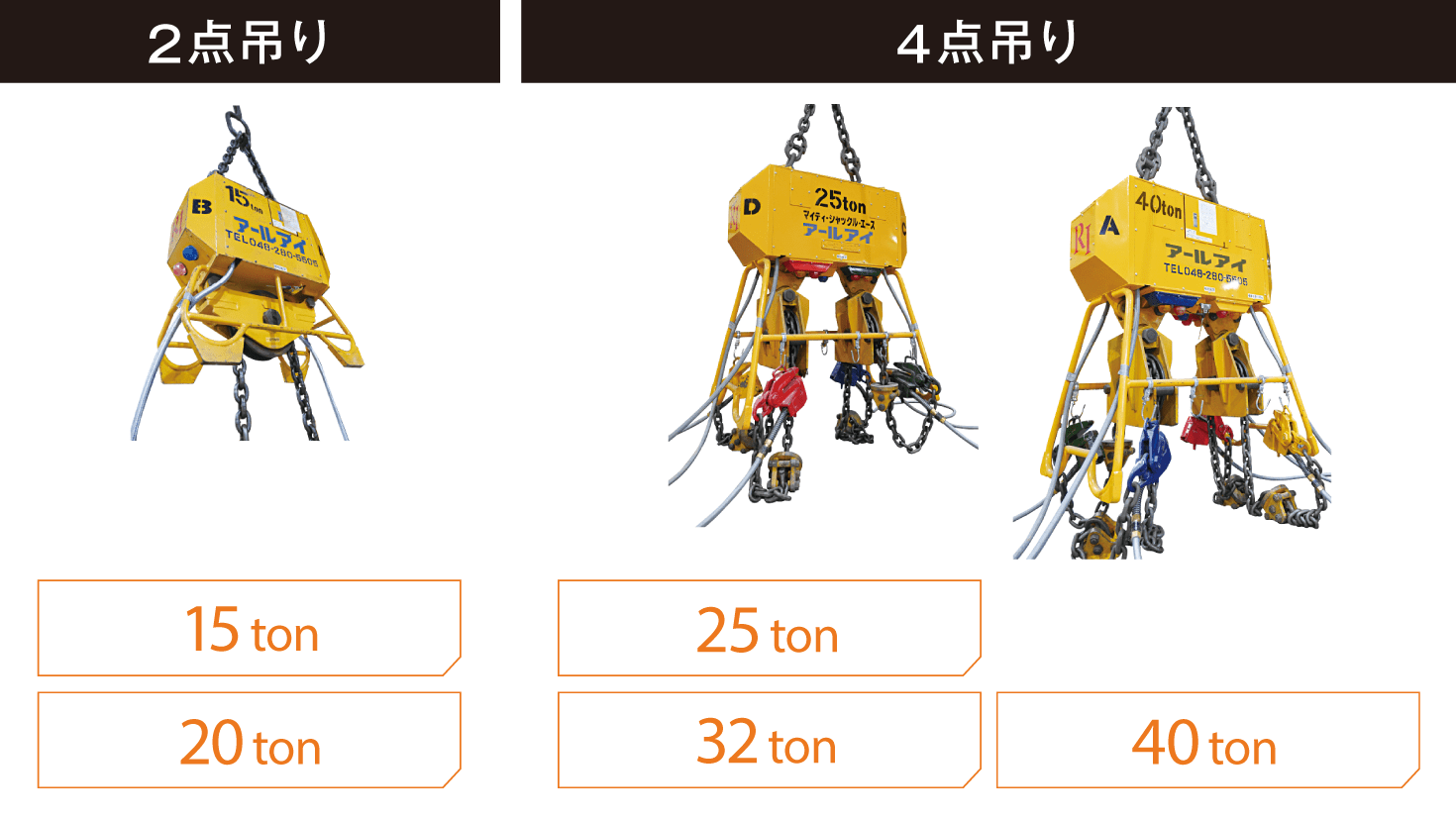

6ton~40ton(2点吊り・4点吊り)まで豊富な品揃え。

概要・特長

Point
1

操作は簡単

ワンタッチで簡単取り付け!取り外しも簡単!

取り付け
クランプ(吊り具)の取り付けは、吊り上げ用ピース又はエレクションピースのボルト穴を使用し、ピンの差し込みを手動ワンタッチ操作で行います。
取り外し
吊り荷を、所定の位置に固定し、無荷重の状態で無線機の操作ボタンをブザーが鳴り終るまで押し続けていただければ、ロックが解除され、ピンは自動的に引き抜かれます。(約8秒)

Point
2

安心重視の2重ロック機構

2重ロックだから安全面でも安心!

”リンク式ロック”と”プレート式ロック”の2重ロック機構を採用。

Point
3

明るいストロボライト

ブザーとライトで安全に玉外しが確認できる!

Point
4

確実な操作性

リモコンの押し間違いを防止!

危険な高所作業は必要ありません。確実に作業するマイティ・シャックル・エースがあなたに代わって、玉外しを行います。

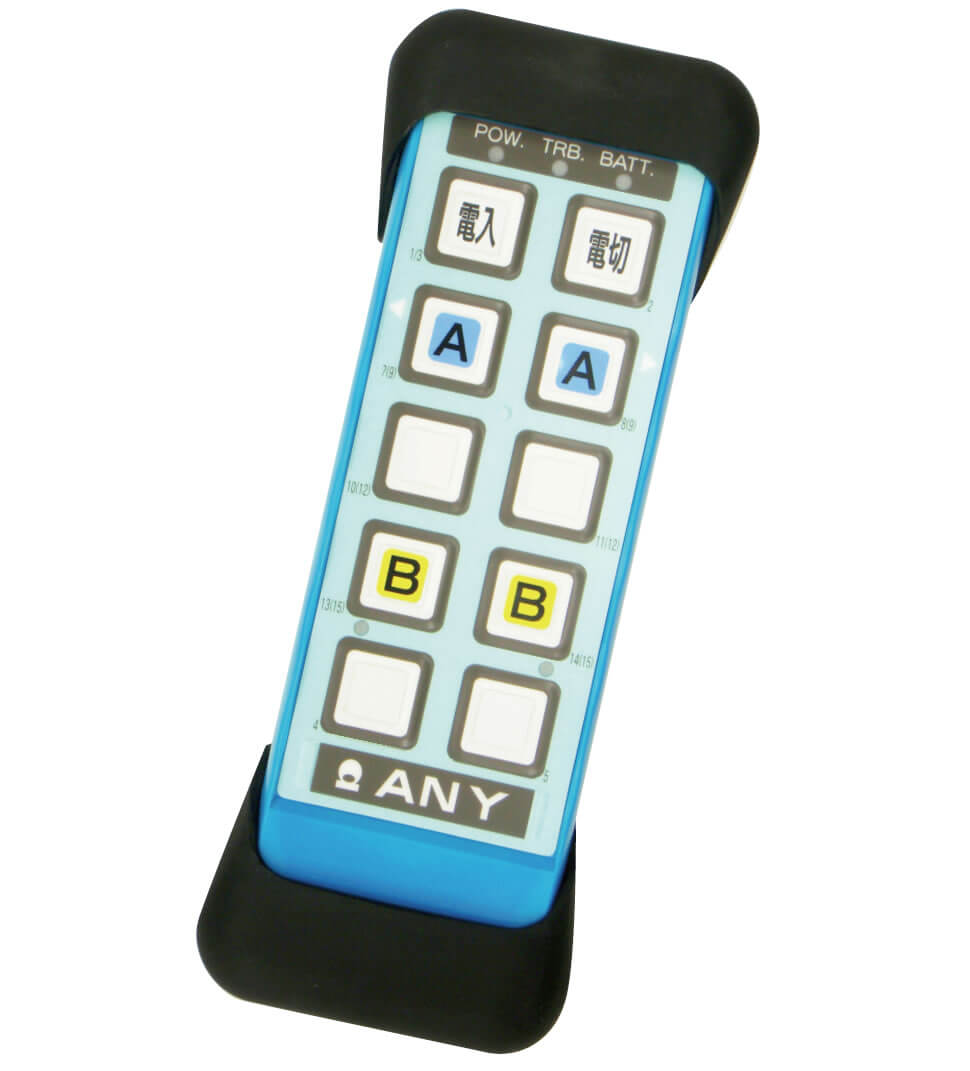

無線指令機(リモコン)の操作ボタンの押し間違いを防止する為、2つのボタンを同時に押し続ける方法を採用して、押し間違いを防止します。(約8秒)
無線作動範囲は約100m以内です。
特定小電力タイプを使用しています。

Point
5

電源不要

バッテリー内蔵なので電源不要です

Point
6

手動開放機構

手動開放装置で万一の玉外し不能時にも対応!

バッテリーの過放電や操作ケーブル切断による、玉外し不能時に備え、手動開放装置を備えています。

  1. ①ロックレバーを跳ね上げ第一ロックを解除。
  2. ②クランプ側面(丸窓の中)のボタンを矢印の方向に押すことで、第二ロックが解除され、開放状態となります。
  3. ③開放状態

Point
7

使う人の身になって考えた親切設計

丸型構造と色分けで安全に作業できる!

天秤本体の外観は、角をとった丸型構造とし、安心して操作して頂けるよう、配慮しております。
操作用押しボタンの色とクランプ(吊り具)の色は各色に塗り分けられた同色で判別しやすくしています。

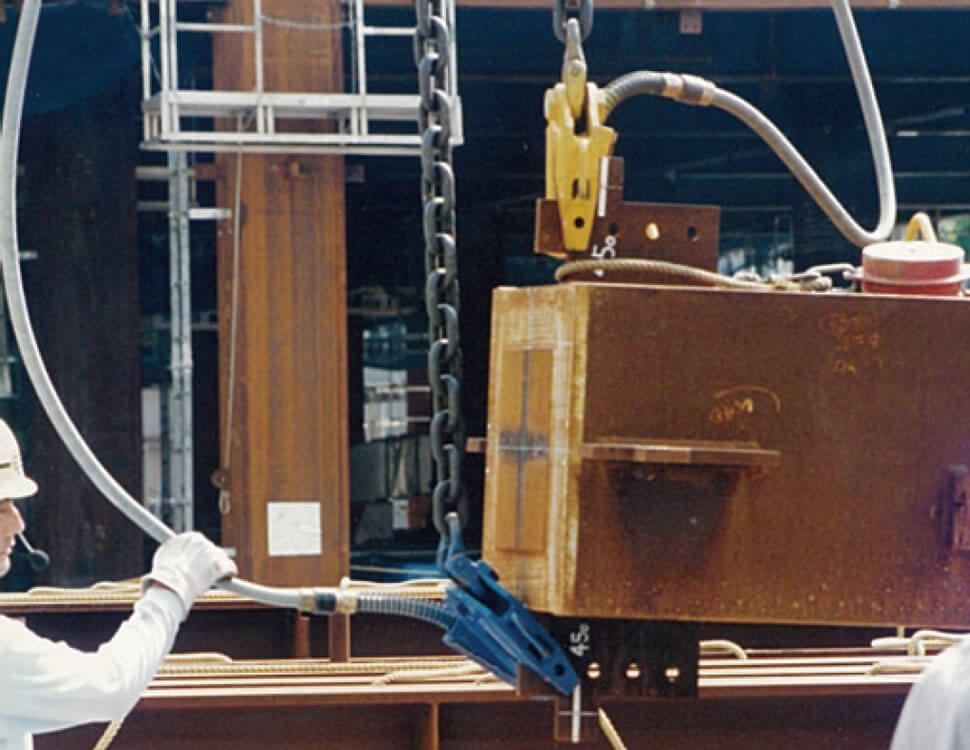

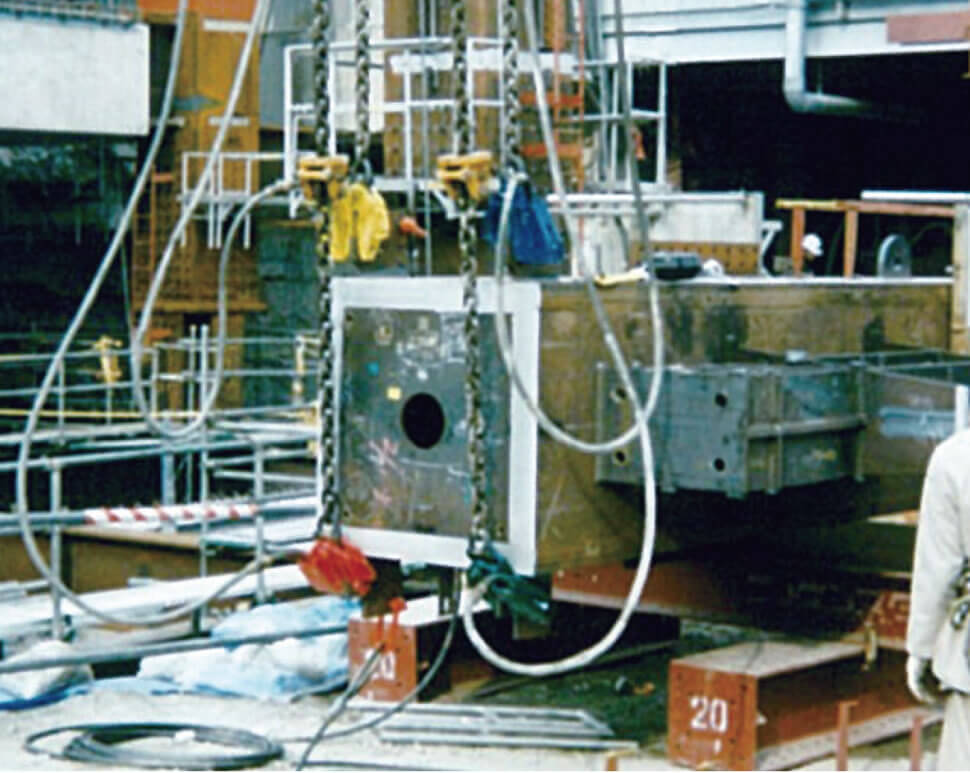

柱や梁の玉外し作業を安全に行います。(生産物賠償責任保険付)

Point
8

性能をフルに発揮する為に

便利な専用滑車(シーブ)付き!

専用滑車(シーブ)をご利用いただくことで、吊りピースの位置が上下にある場合にも、基本仕様荷重でご使用いただけます。

カップリングを滑車(シーブ)に当てての一点吊りの使用はできません。

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承下さい。

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください。

寸法表・安全荷重表

シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
