フックプレートのそりを防止
ピタカイ・ミニの損傷やPC破損を防ぐ!

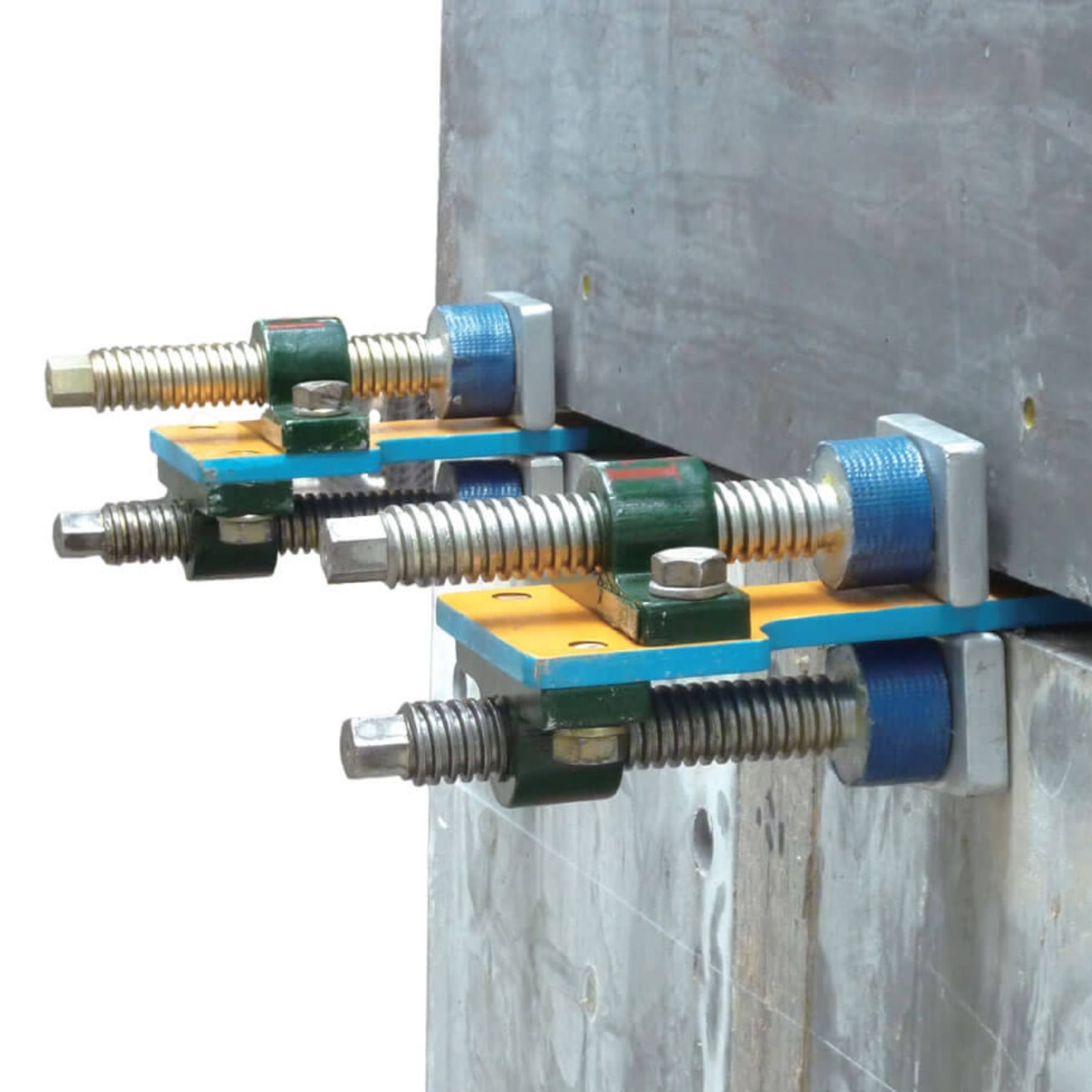

ピタカイ・ミニW

  • 推力 5.0ton
  • 製品質量 8.2kg
  • 型番 PCMW
  • リース

フックプレートのそりを防止! ピタカイ・ミニの損傷やPC破損を防ぐ!

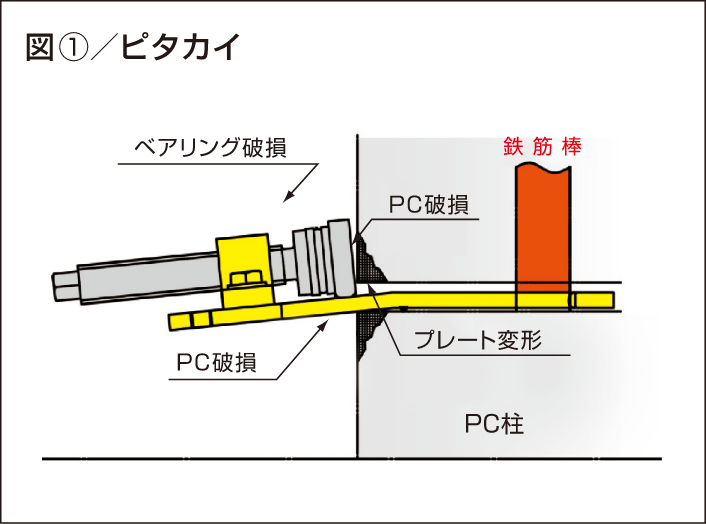

ピタカイ・ミニの底面が浮いてしまいますとピタカイ・ミニの損傷やPC破損を起こす可能性があります。(図①)

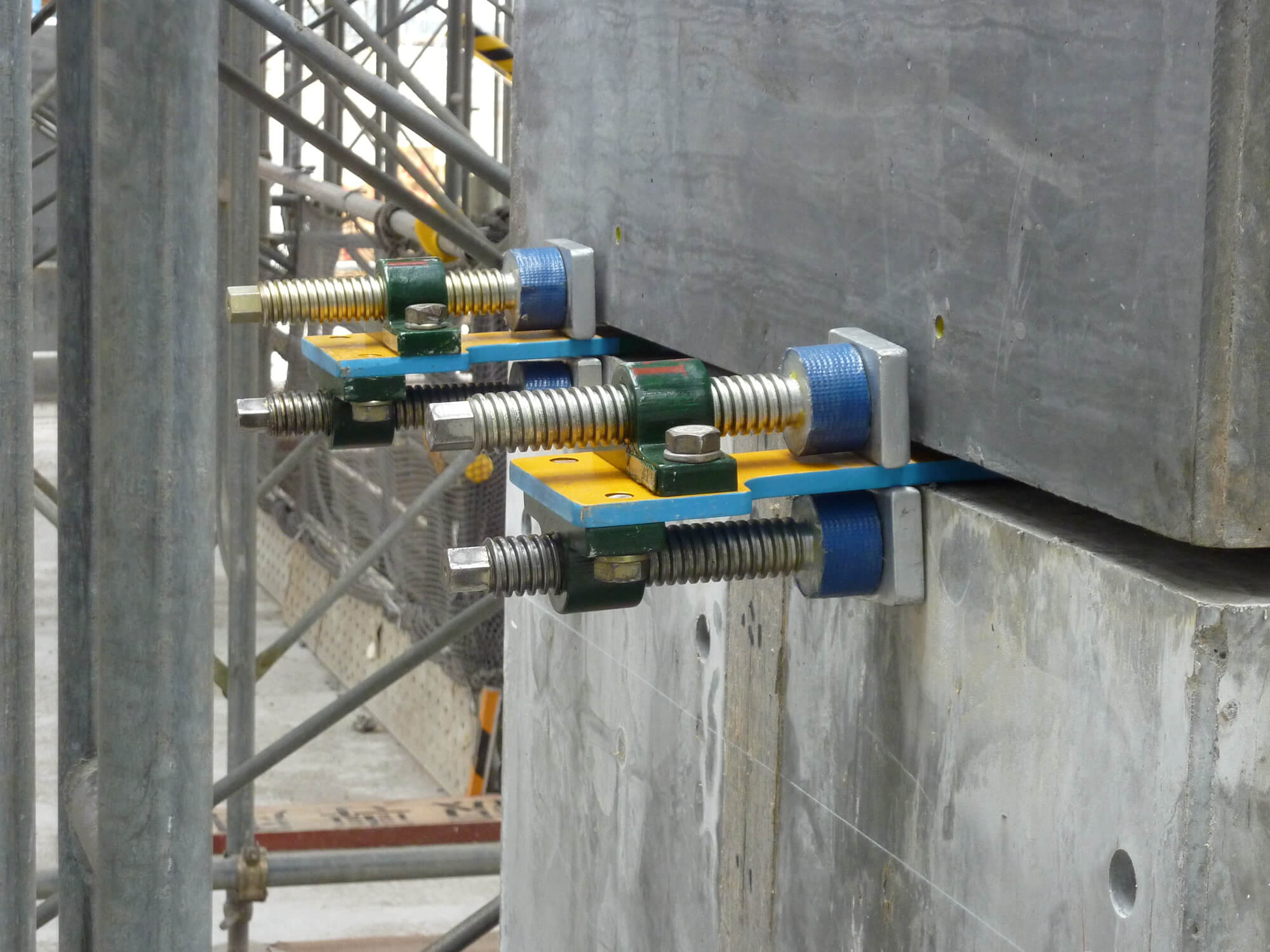

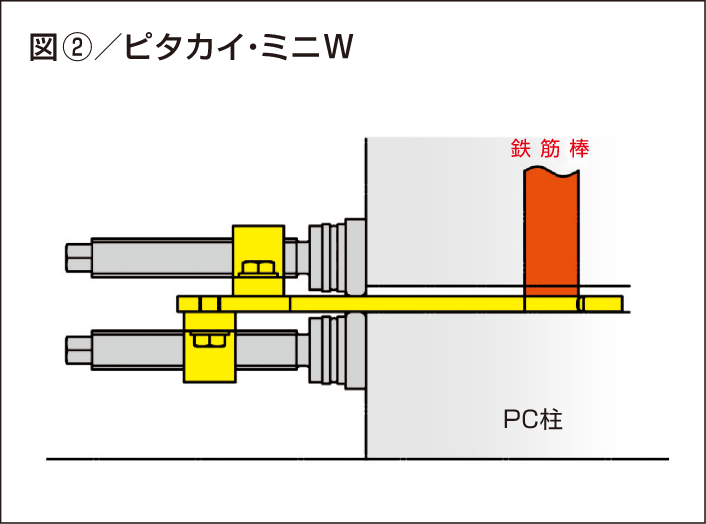

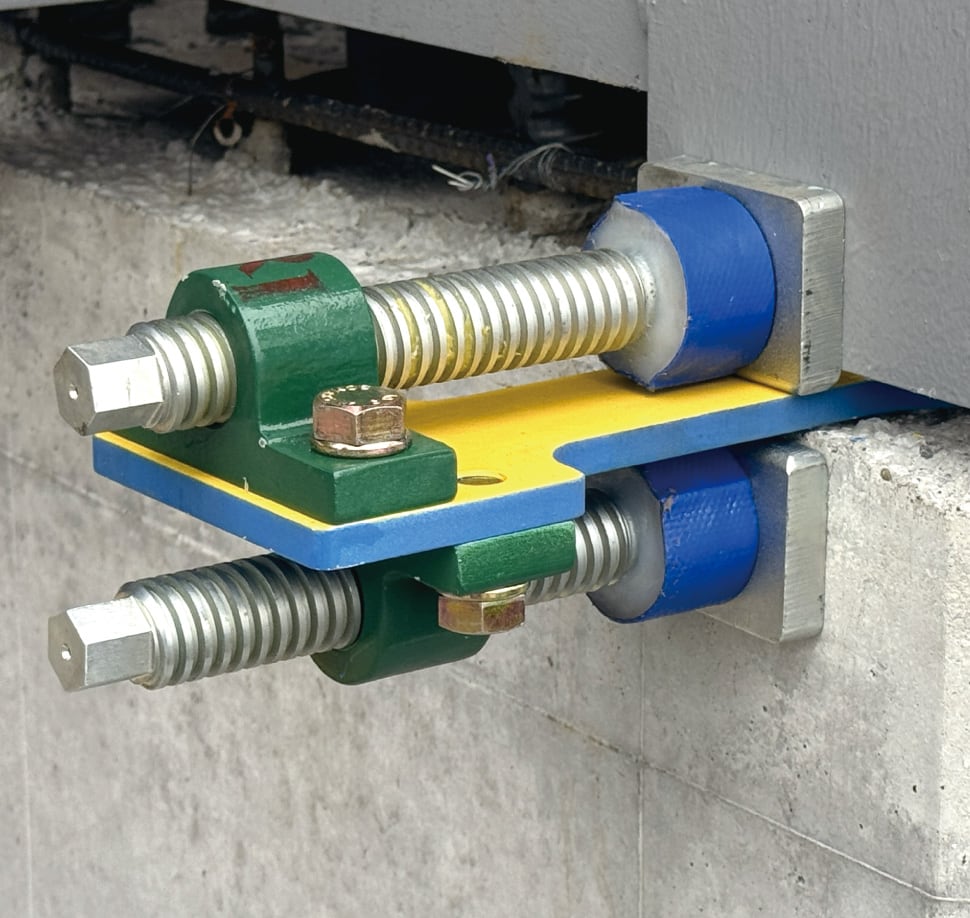

そこでピタカイ・ミニWは、下部にも押しプレートをセットすることで、フックプレートのそりを防止し、PC柱の角かけを防ぎます。(図②)

※板厚9mmの薄型タイプもございますのでご相談ください。

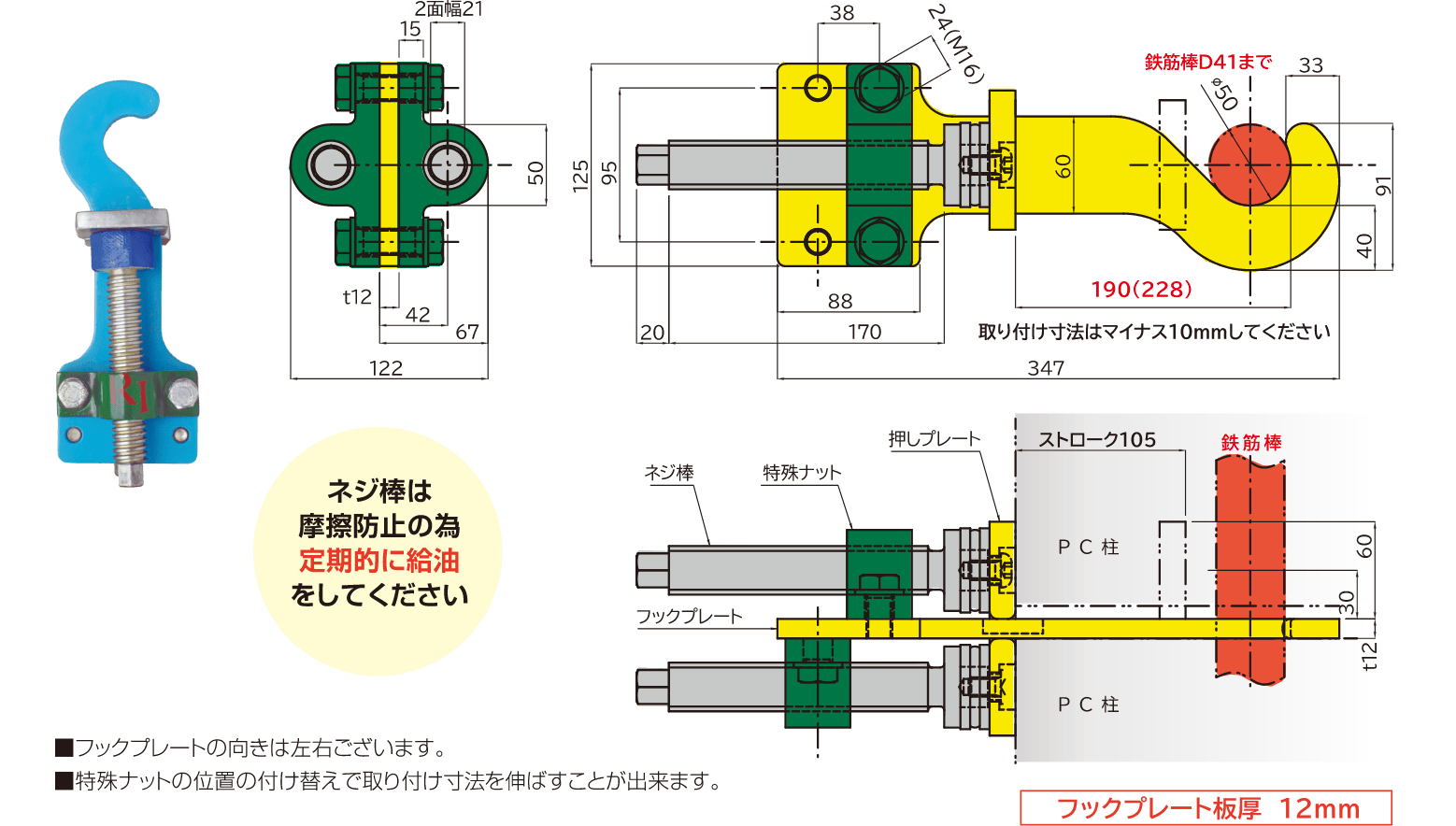

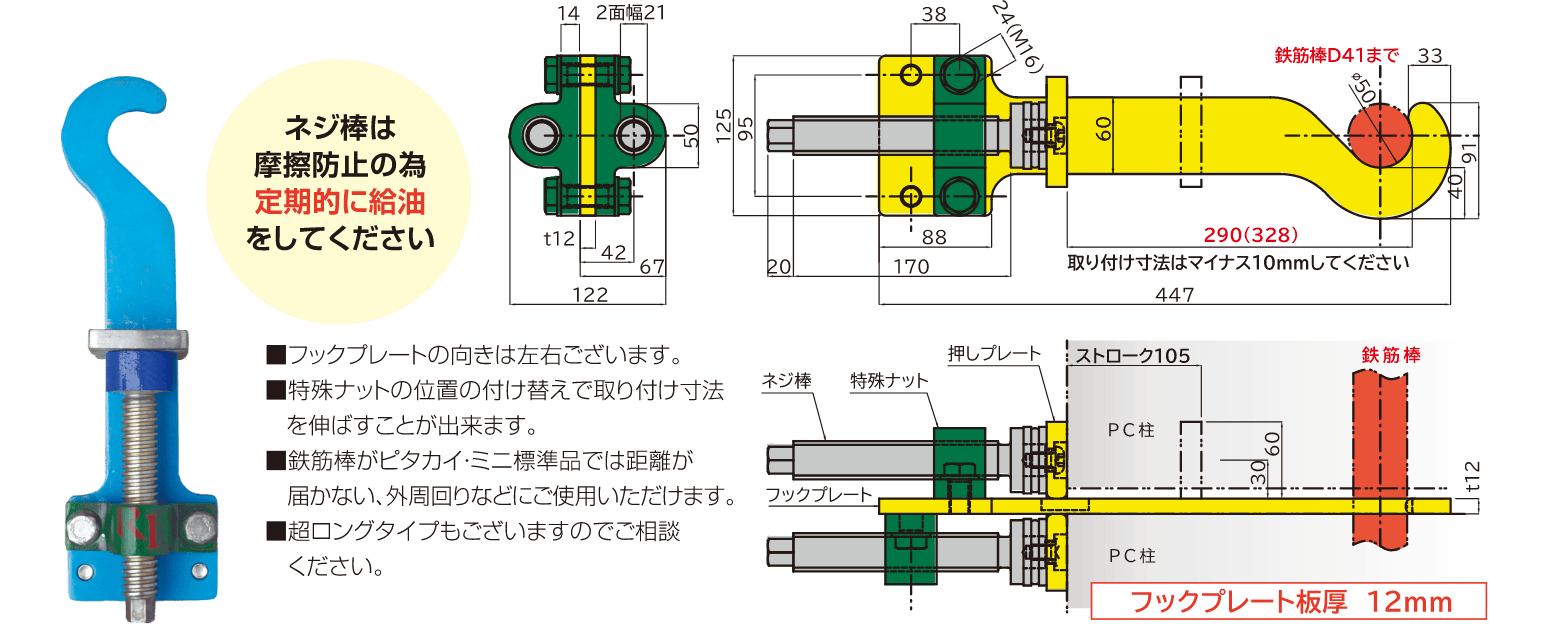

寸法図


  • フックプレート底面が接地出来ないところでは、バタ角材等で必ず底面を接地させてください。
  • ラチェットレンチの長さは、355mm以下の物をご用意し、手の力で使用してください。

  • 電気工具・スパナ・モンキーは使用しないでください。
  • 足や単管パイプなどで必要以上の力をかけないでください。

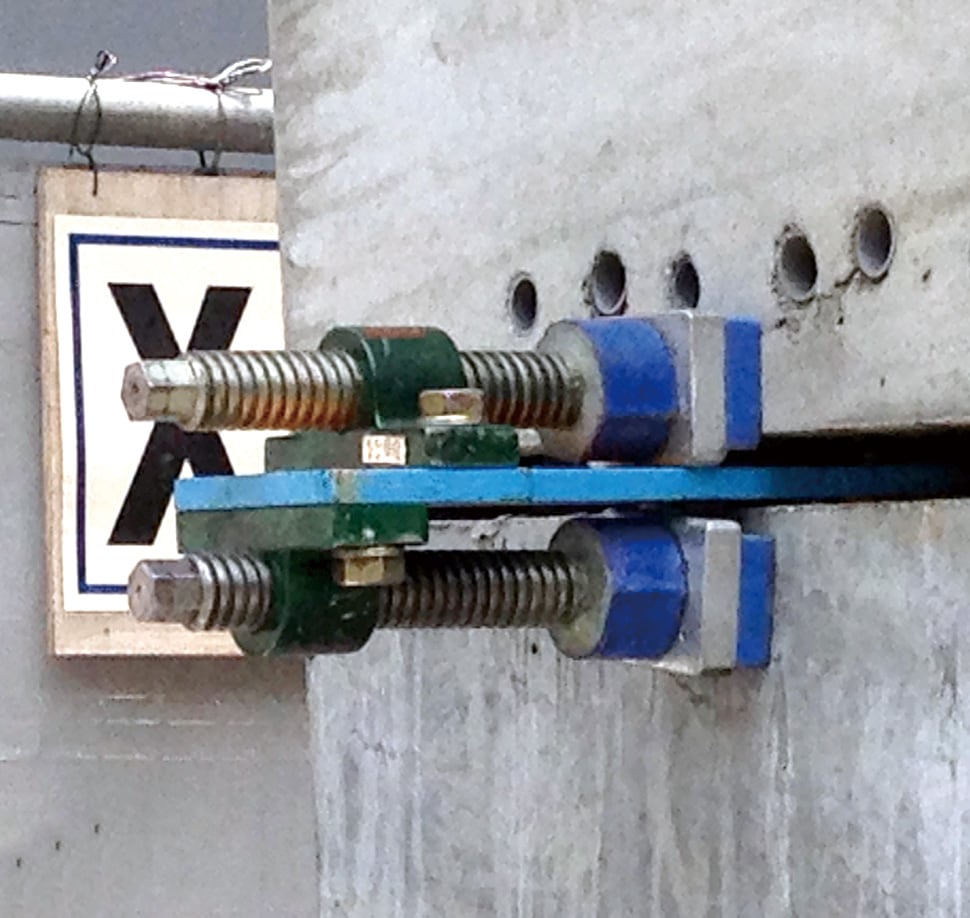

ピタカイ・ミニ Wロング

  • 推力 5.0ton
  • 製品質量 8.7kg
  • 型番 PCMWL
  • リース

寸法図


  • フックプレート底面が接地出来ないところでは、バタ角材等で必ず底面を接地させてください。
  • ラチェットレンチの長さは、355mm以下の物をご用意し、手の力で使用してください。

  • 電気工具・スパナ・モンキーは使用しないでください。
  • 足や単管パイプなどで必要以上の力をかけないでください。

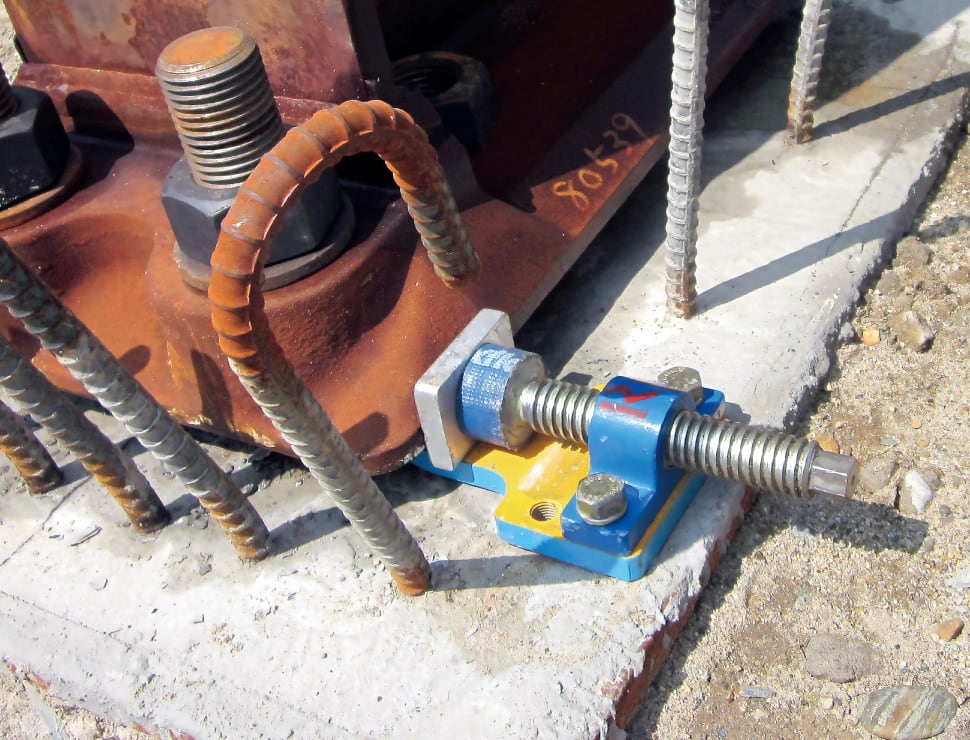

ピタカイ・ミニベータ (鉄骨柱調整)

  • 製品質量 5.9kg
  • 型番 PCMB
  • リース

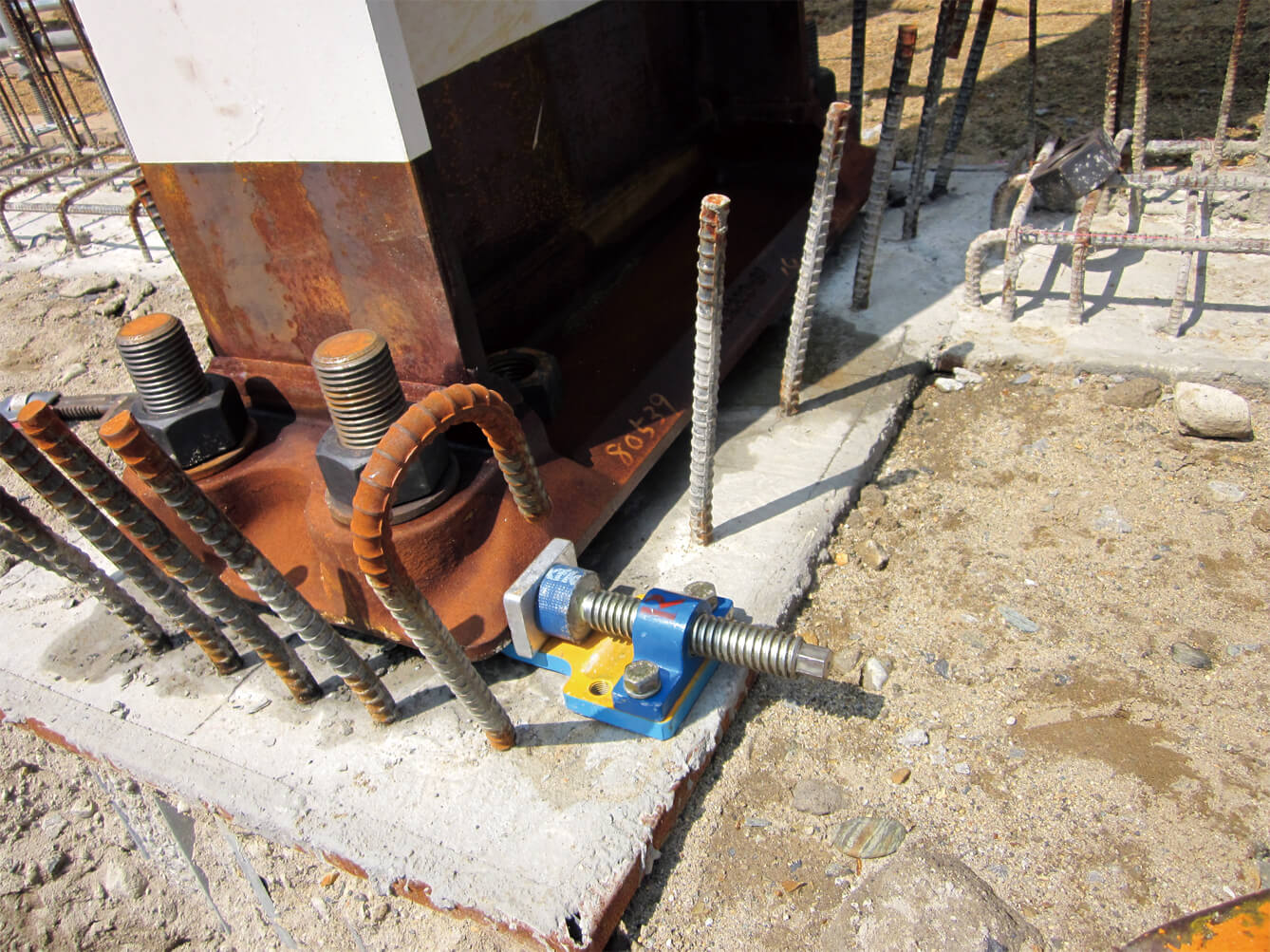

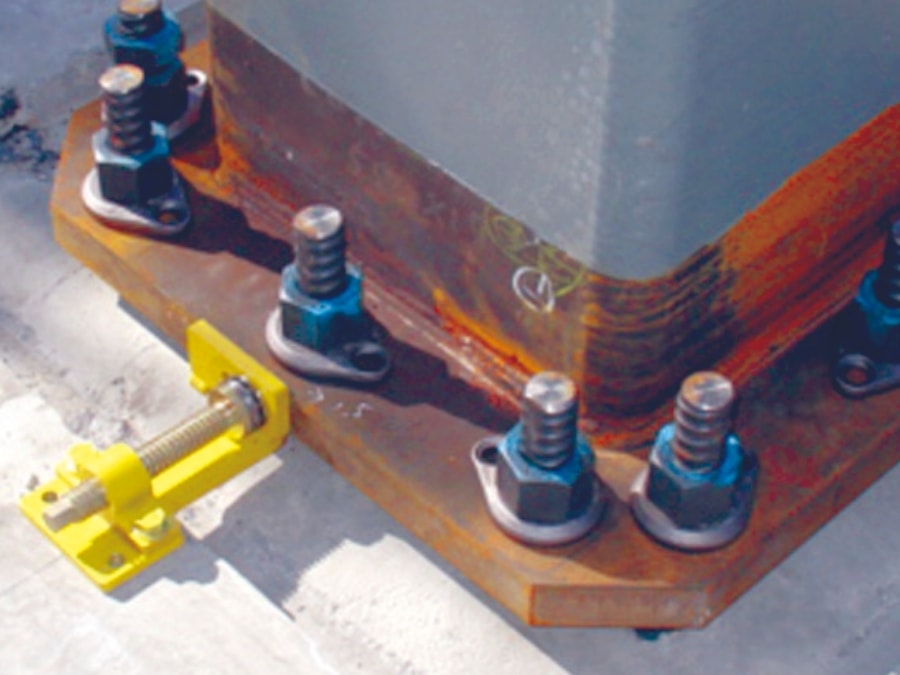

鉄骨のベースプレートは、レベルモルタル分の隙間がございますのでピタカイベータを差し込み、アンカーボルトに引っかけて反力を取り、ネジ棒を回し押して位置合わせが出来ます。
簡単で正確な位置合わせが可能です。(アンカーボルトM60まで使用可能)

  • 一面に2台使用することにより、ねじれを防止いたします。
  • バールでこじる事も、ジャーナルジャッキなどの反力受けも不要です。
  • ピタカイシングルは、ボルトの付け替えで伸ばすことも可能。

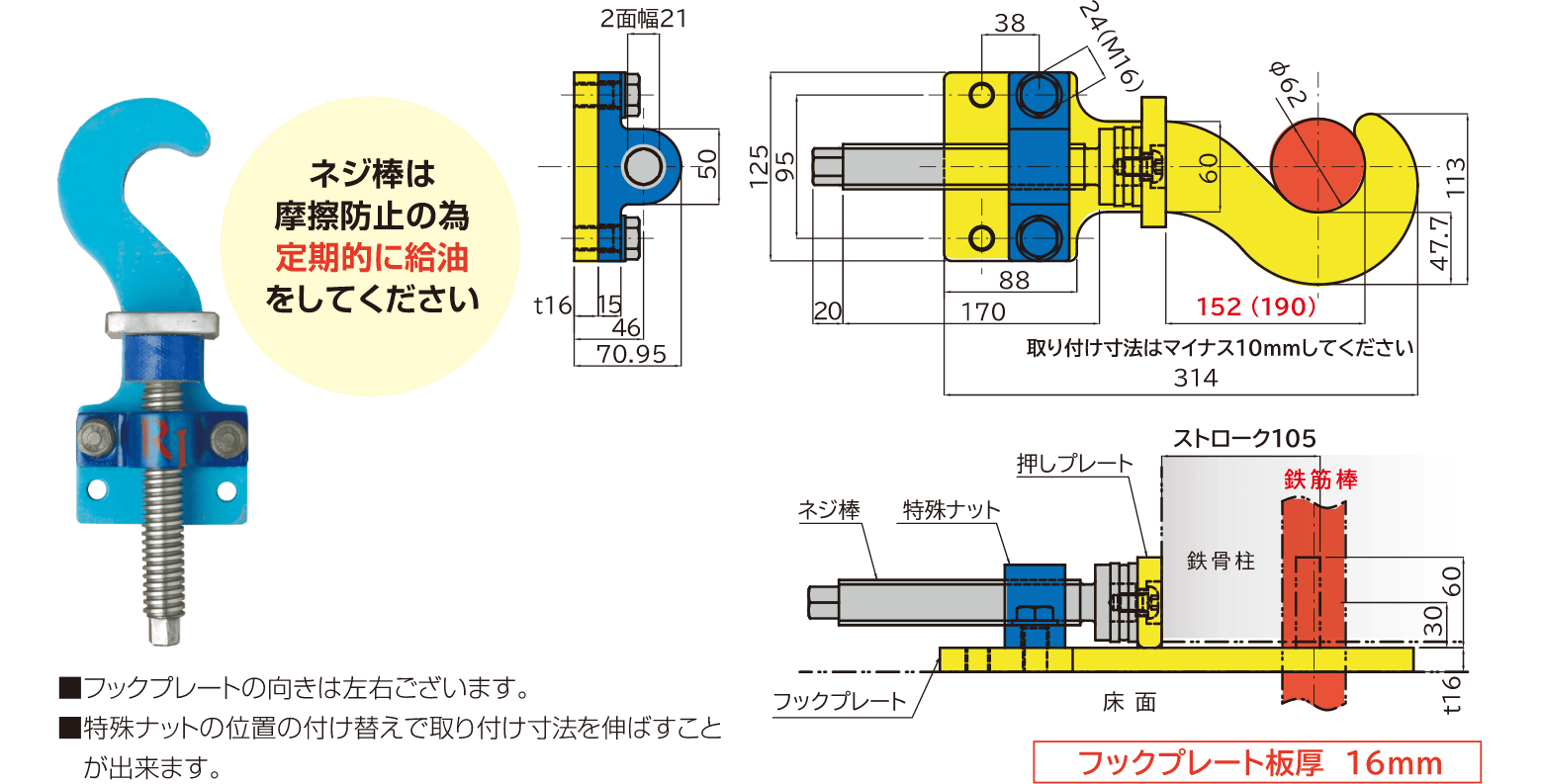

寸法図


  • フックプレート底面が接地出来ないところでは、バタ角材等で必ず底面を接地させてください。
  • ラチェットレンチの長さは、355mm以下の物をご用意し、手の力で使用してください。

  • 電気工具・スパナ・モンキーは使用しないでください。
  • 足や単管パイプなどで必要以上の力をかけないでください。

PC柱調整治具ピタカイ・ミニW/ピタカイベータ

カタログ / 図面 / 取扱説明書 / 点検表
ピタカイ・ミニW

カタログ

図面

取扱説明書

選定表

点検表

確認表

その他

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
