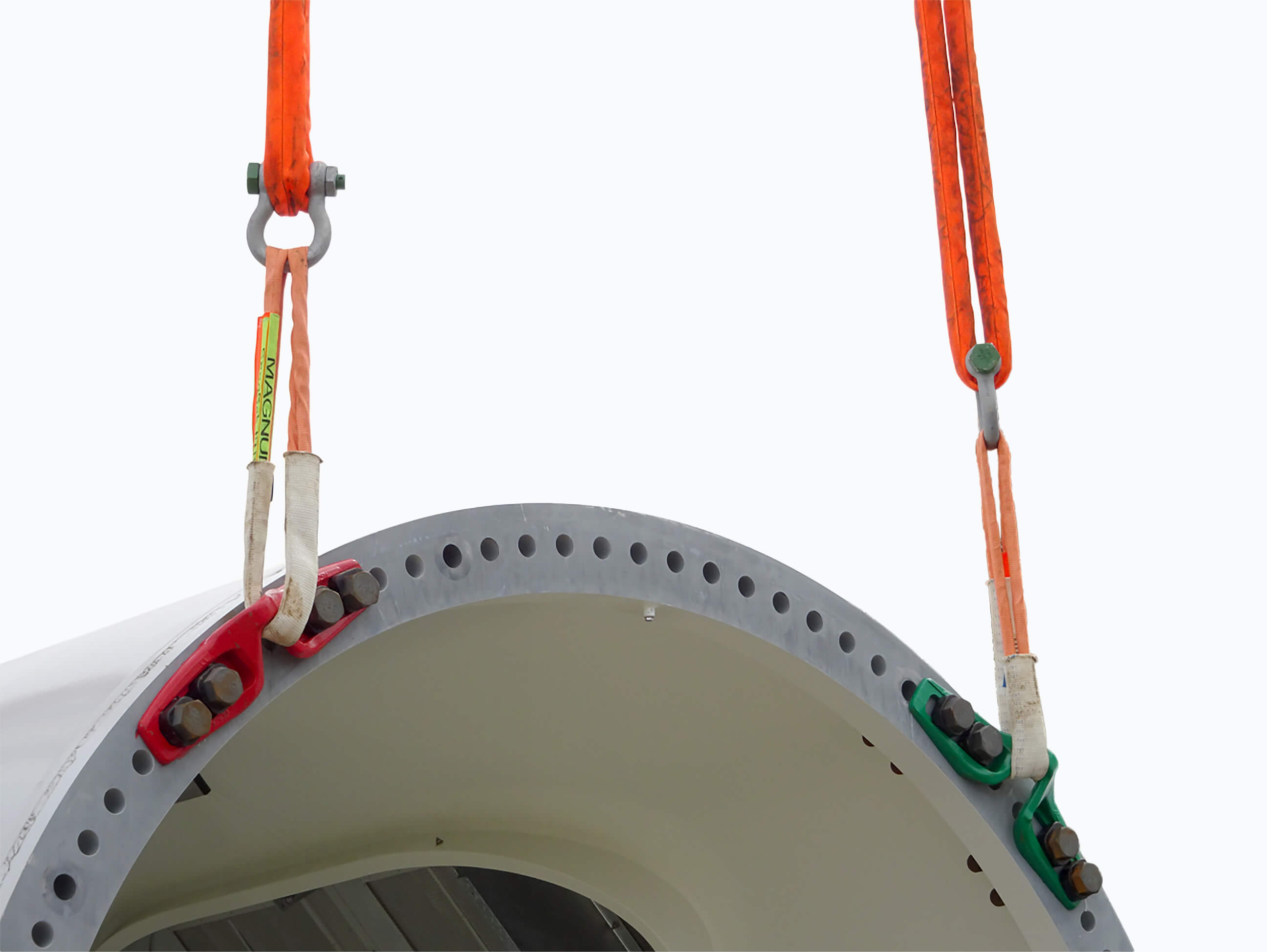

バリオタップ [25t用]
-
使用荷重(WLL)
25t
-
フランジ
2〜6m
-
ボルトサイズ
M20～M56
-
製品質量
30kg

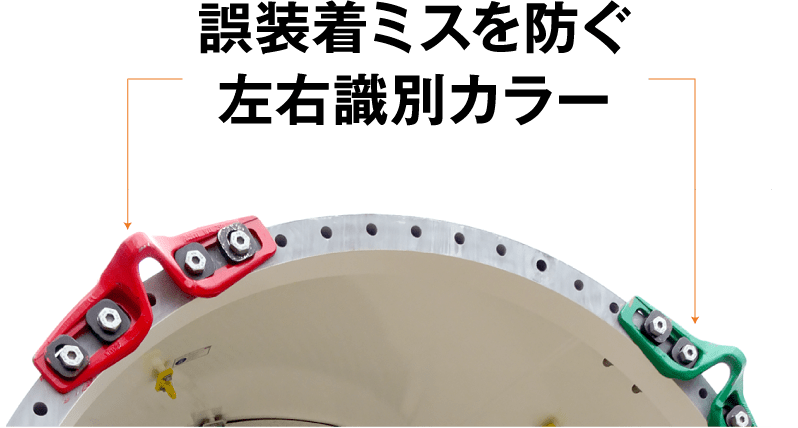

フランジ穴に合わせた
ピッチ調整機能付き

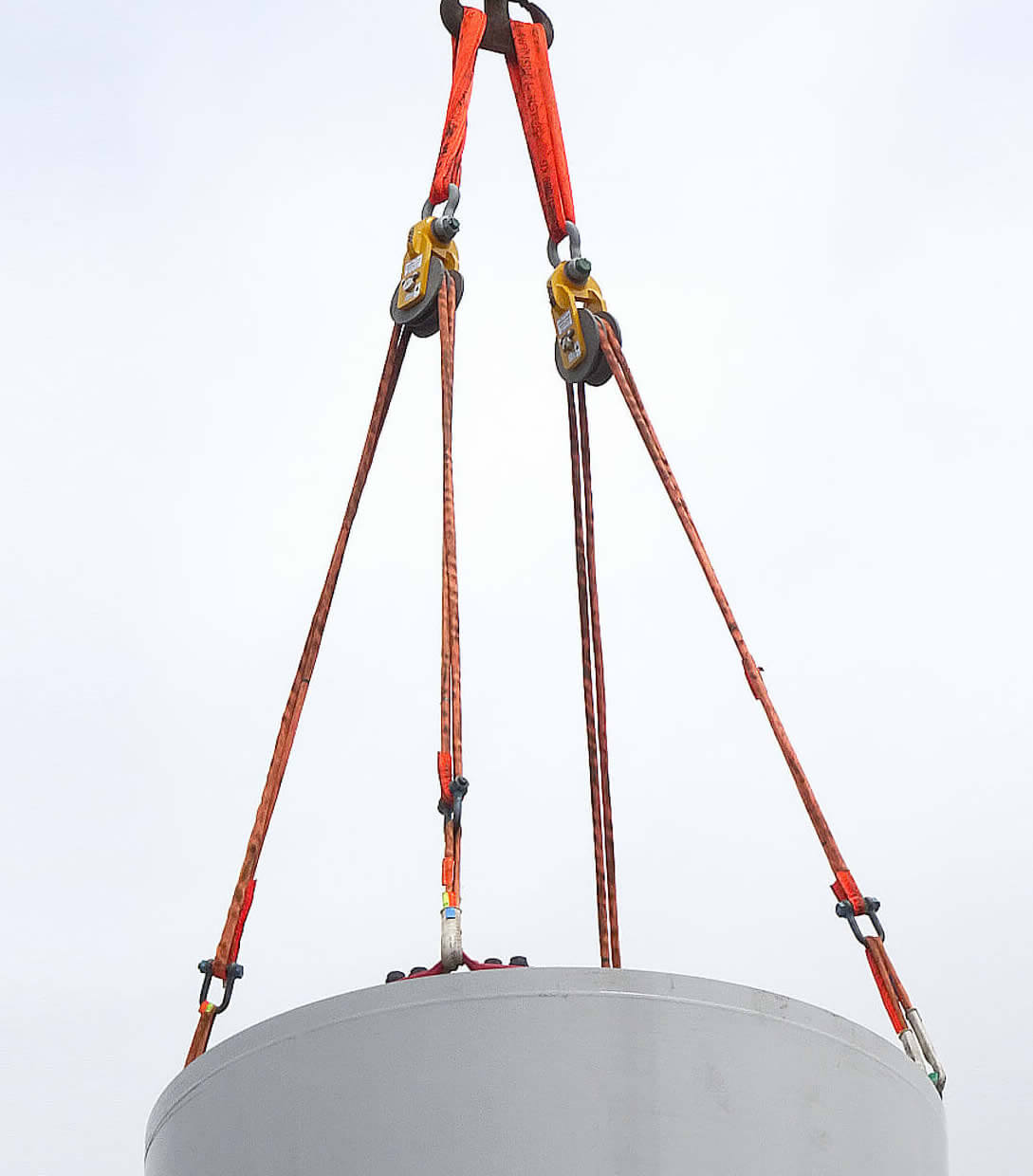

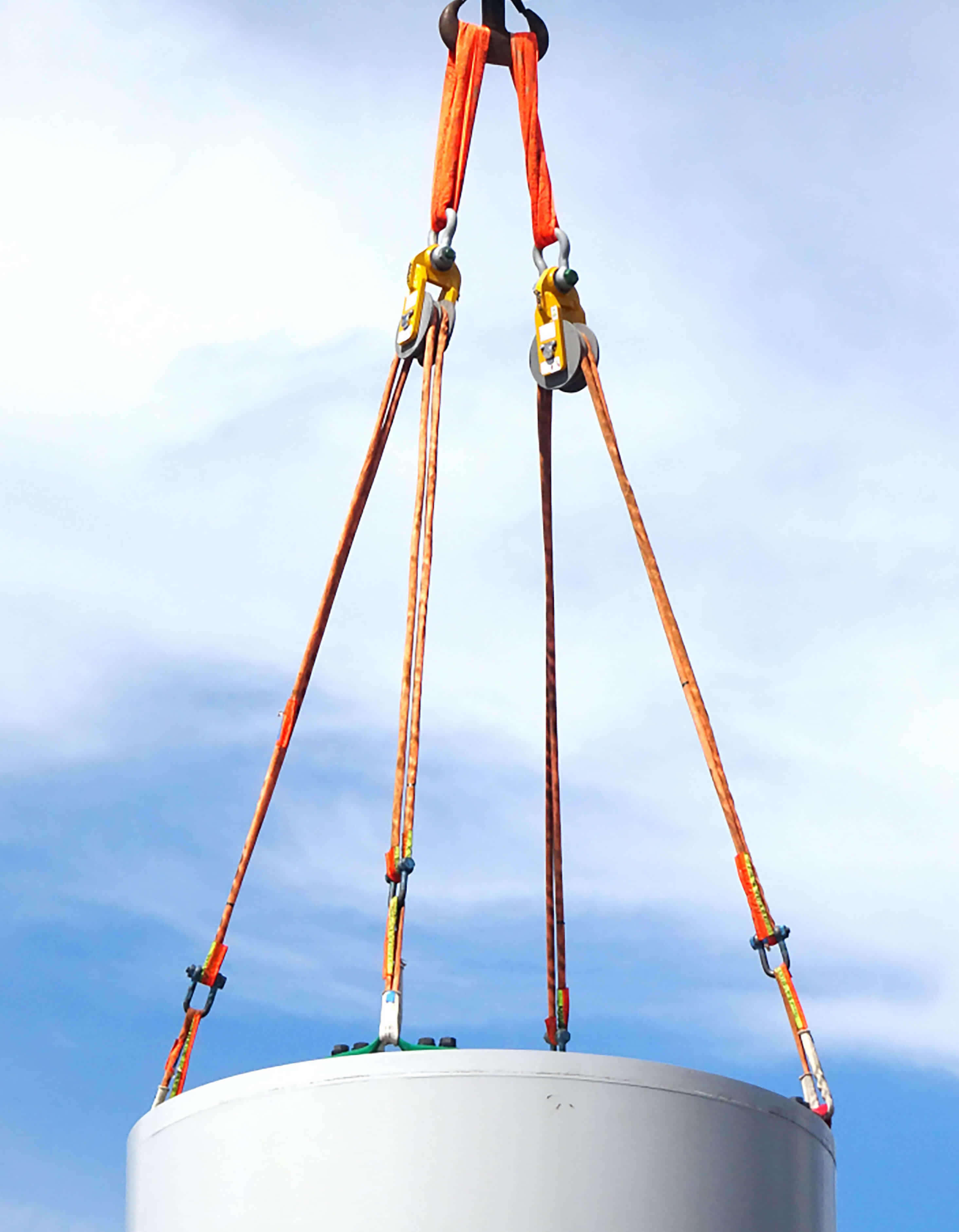

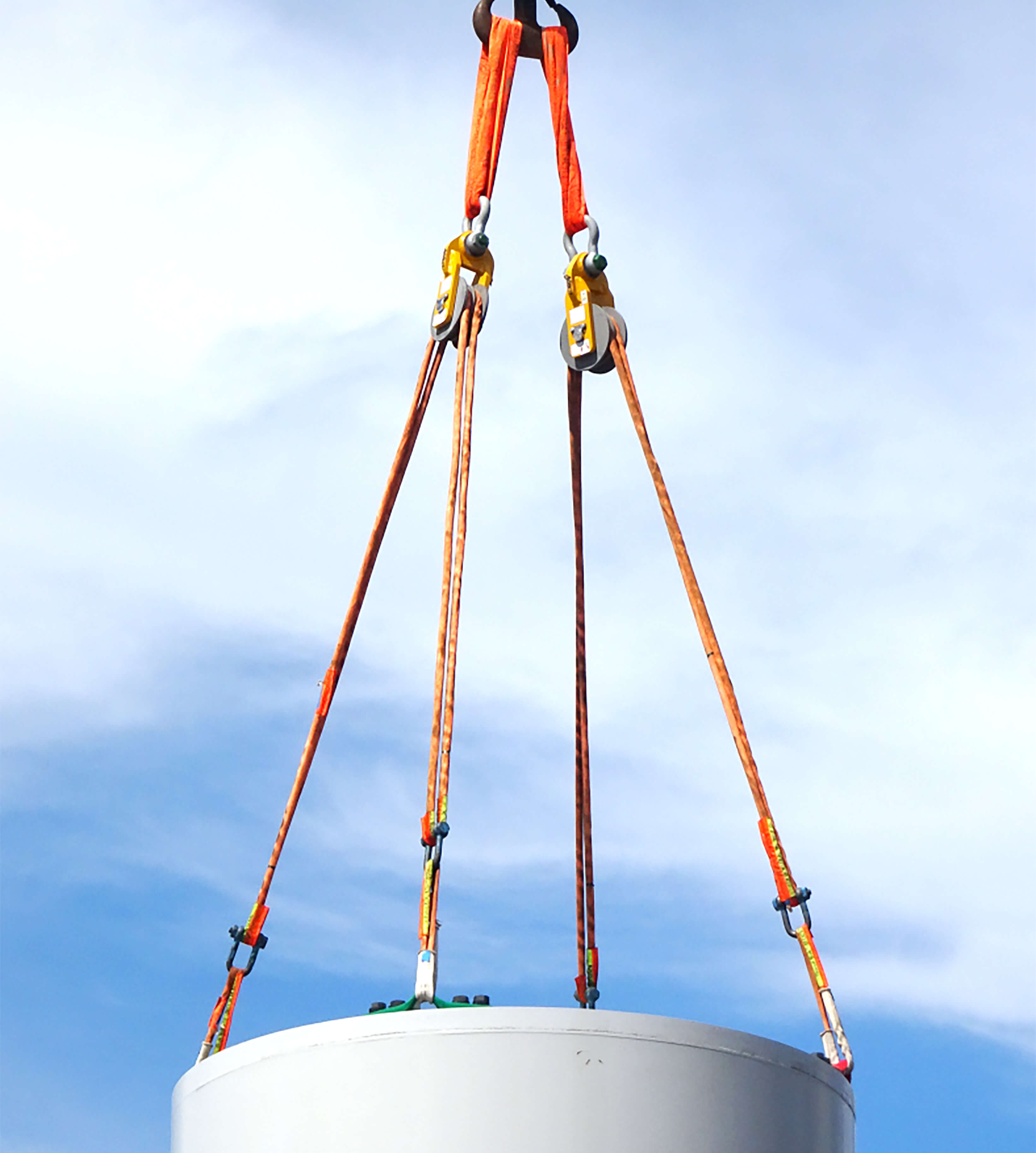

タワーの吊り上げ・引き起こし
- フック、シャックル、ベルト と接続
- フランジ直径2m〜6mに対応
バリオワッシャー、ロングボルト、フランジナットは販売となります。
![バリオタップ [25t用]](/products/wgl/images/wgl_img04.jpg)

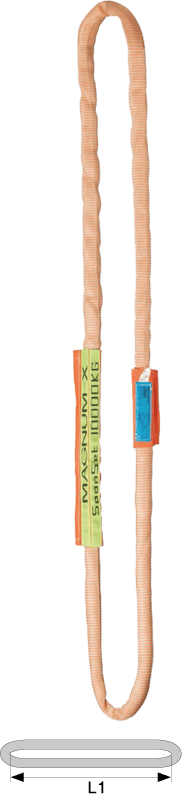

マグナムエックス Magnum-X
最大450tを1本で吊る
最高品質ラウンドスリング
（10t～450t 重量物用ラウンドスリング）
- 超軽量、コンパクト
- Magunum-Xは高品質ポリエステルを採用しております。
一般的なラウンドスリングより約1/4細く、約1/2幅寸法が短くなっています。
また、製品質量も約1/2軽くなり、取扱いが非常に楽になります。（他社A社比較） - 折長さ30mまでのロングタイプ対応
- スパンセット社の高い技術力により、折長さ30mまで製作可能です。

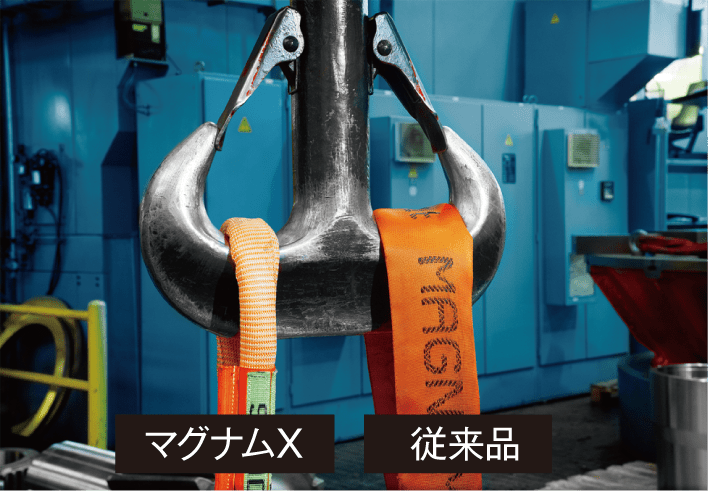

- 従来品の半分の幅！
| 型名 | 基本使用荷重[ton] | 荷重下での厚み[mm] | 荷重下での幅[mm] | L1最小[m] | L1最大[m] | 製品質量[kg/m] |
| Magnum-X 10000 | 10 | 12 | 65 | 2.0 | 60 | 0.9 |
| Magnum-X 20000 | 20 | 19 | 67 | 2.0 | 60 | 1.8 |
| Magnum-X 25000 | 25 | 19 | 85 | 2.0 | 60 | 2.4 |
| Magnum-X 30000 | 30 | 25 | 90 | 2.0 | 60 | 2.9 |
| Magnum-X 40000 | 40 | 25 | 105 | 3.0 | 60 | 3.9 |
| Magnum-X 50000 | 50 | 19 | 146 | 3.0 | 60 | 5.2 |
| Magnum-X 60000 | 60 | 21 | 173 | 3.5 | 30 | 7.1 |
| Magnum-X 80000 | 80 | 24 | 192 | 3.5 | 30 | 9.4 |
| Magnum-X 100000 | 100 | 35 | 227 | 3.5 | 30 | 13.6 |
| Magnum-X 125000 | 125 | 45 | 301 | 6.0 | 30 | 18.7 |
| Magnum-X 150000 ※1 | 150 | 51 | 280 | 8.0 | 30 | 20.0 |
| Magnum-X 200000 ※1,※2 | 200 | 49 | 284 | 8.0 | 30 | 20.0 |
| Magnum-X 300000 ※1 | 300 | 61 | 330 | 8.0 | 30 | 43.1 |
| Magnum-X 450000 ※1,※2 | 450 | 79 | 330 | 8.0 | 30 | 43.1 |
◎L1=0.375m～2mのショートタイプもございます。 ※1＝スリーブに縫い目あり ※2＝安全係数1：5

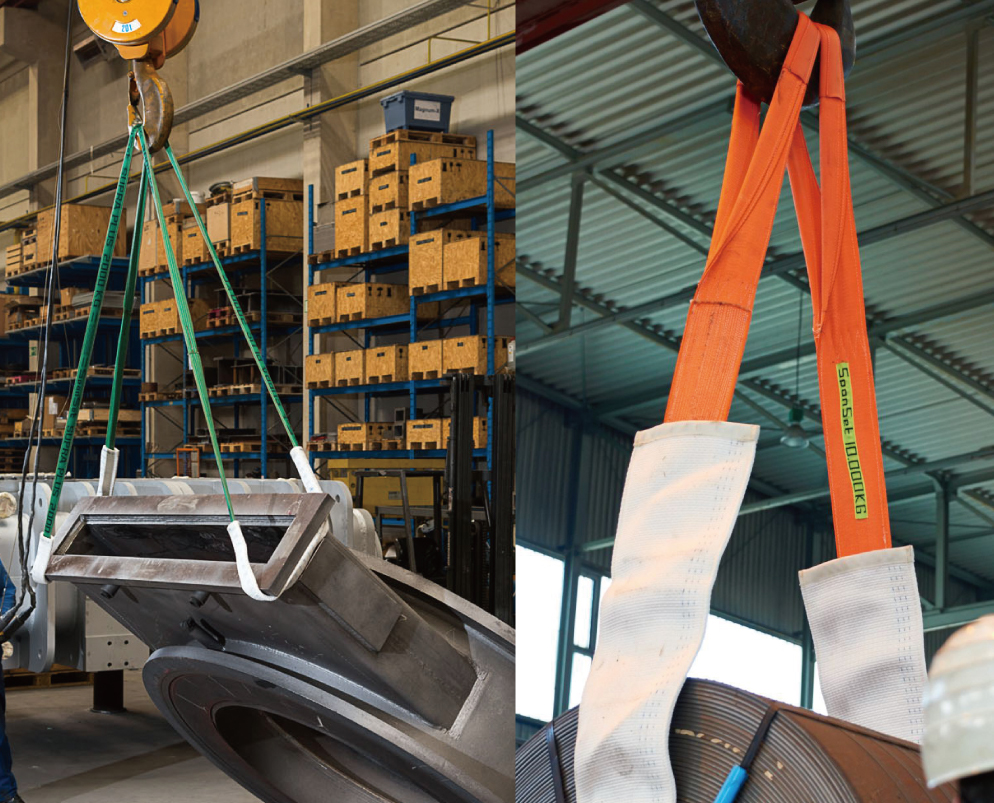

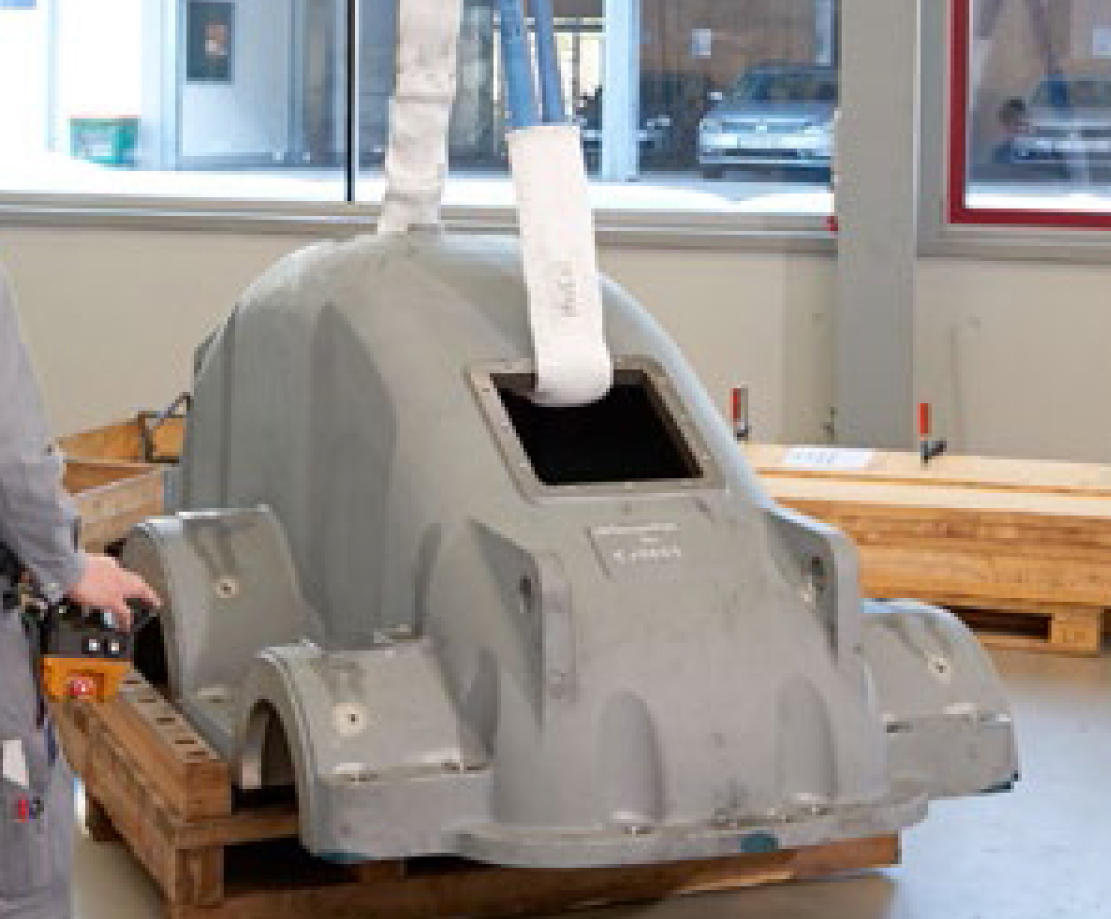

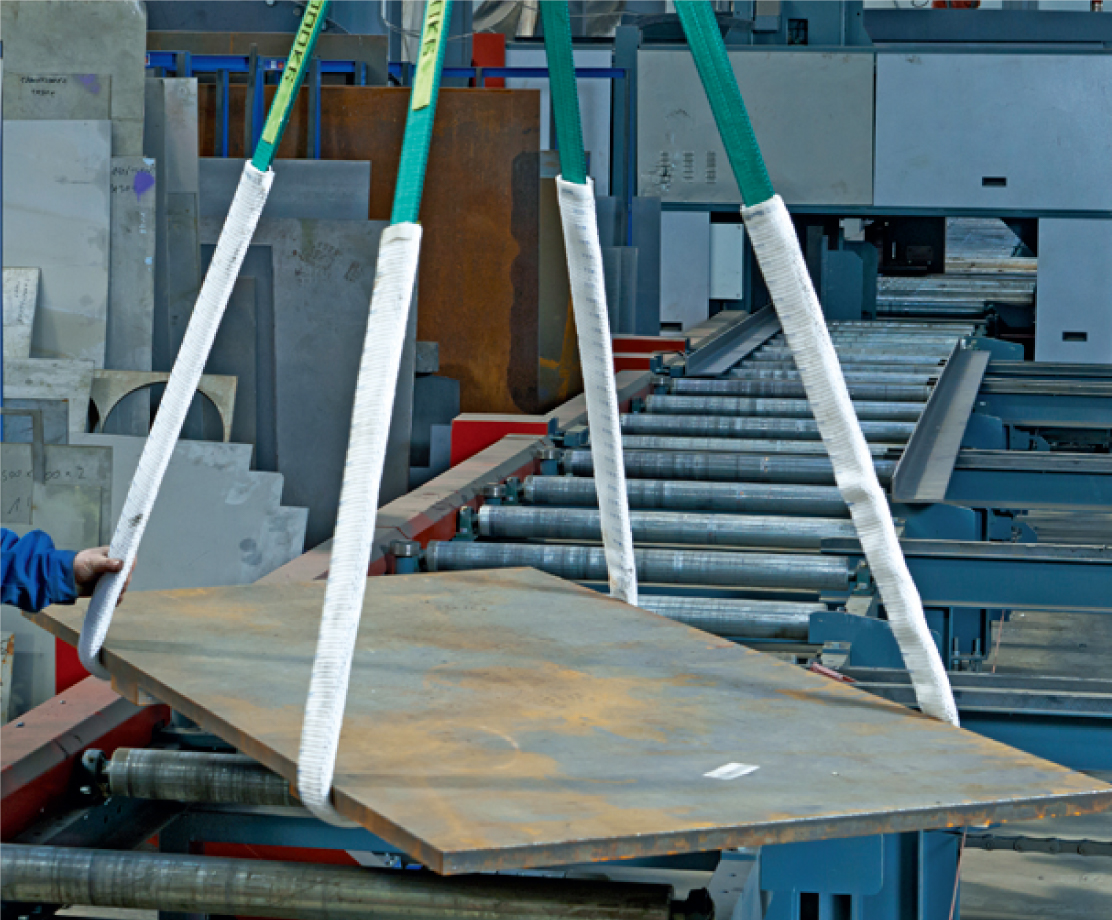

繊維製プロテクション ノーカット
ポリエチレン製
エッジプロテクション
ノーカットスリーブ
- 高い切断耐性を誇り、吊り荷の角にも使用出来ます。
- 表面のリブ編み加工によって強度や耐摩擦性に優れています。
- スリングに取付けながら簡単にエッジ部まで動かすことが出来ます。
- 使用環境温度は-40～60°までご使用いただけます。
- 反転・引き起こし作業にも使用出来ます。
- しなやかで柔軟性に優れ、限られたスペースにも取付け可能です。

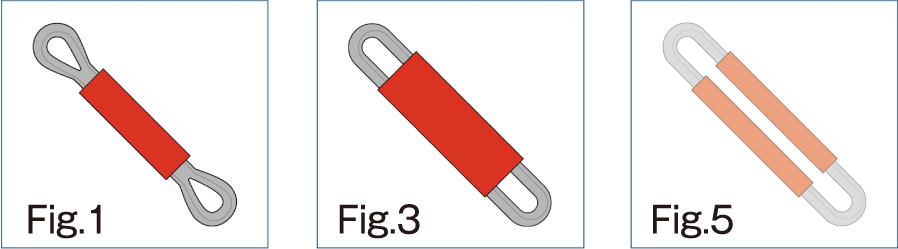

取り付け方
※長さをご指定ください。 500～1500mm（250mm単位）

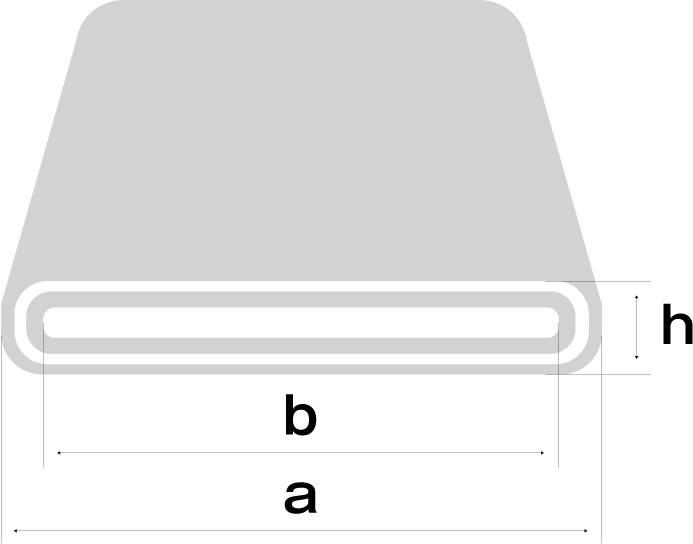

| 型名 | 外寸幅 a［mm］ |
外寸厚み ｈ［mm］ |
1ｍごとの重量 ｍ［kg］ |
取り付け可能なSpanSet ベルトスリング（取り付け方 Fig.1） |
取り付け可能なSpanSetラウンドスリング （取り付け方 Fig.3） |
| NCS-045 | 55 | 13 | 0.4 | PowerStar 1,000 | |
| NCS-075 | 85 | 13 | 0.6 | PowerStar 2,000 | SupraPlus 500、1,000、2,000 |
| NCS-105 | 115 | 13 | 0.8 | PowerStar 3,000 | SupraPlus 3,000、4,000／agnum-X 10,000 |
| NCS-135 | 145 | 13 | 1.1 | PowerStar 4,000 | SupraPlus 5,000、6,000 |
| NCS-165 | 175 | 13 | 1.4 | PowerStar 5,000 | SupraPlus 8,000／Magnum-X 20,000 |
| NCS-195 | 205 | 13 | 1.6 | PowerStar 6,000 | MagnumPlus 10,000 |
| NCS-255 | 265 | 13 | 2.0 | PowerStar 8,000 | |
| NCS-315 | 325 | 13 | 2.7 | PowerStar 10,000 | MagnumPlus20,000、25,000 |
ノーカットを使用すれば、シャープエッジのコイル等の反転作業も行えます。

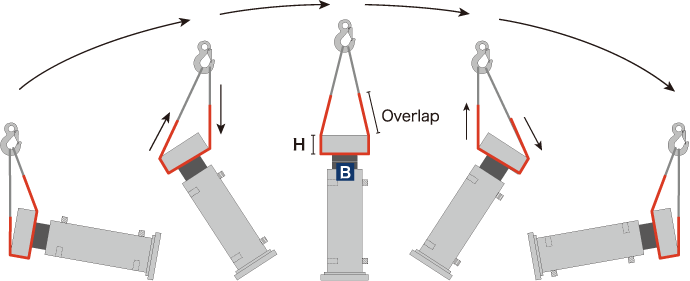

■スリング長さ選定方法
○90°反転の場合：
（B×2）+（H×2）+（余分25cm×2）=プロテクション長さ（P）
（P×1.5）+（アイ部×2）=スリング長さ（L1）
○180°反転の場合：
（B×3）+（H×2）+（余分25cm×2）=プロテクション長さ（P）
（P×2）+（アイ部×2）=スリング長さ（L1）

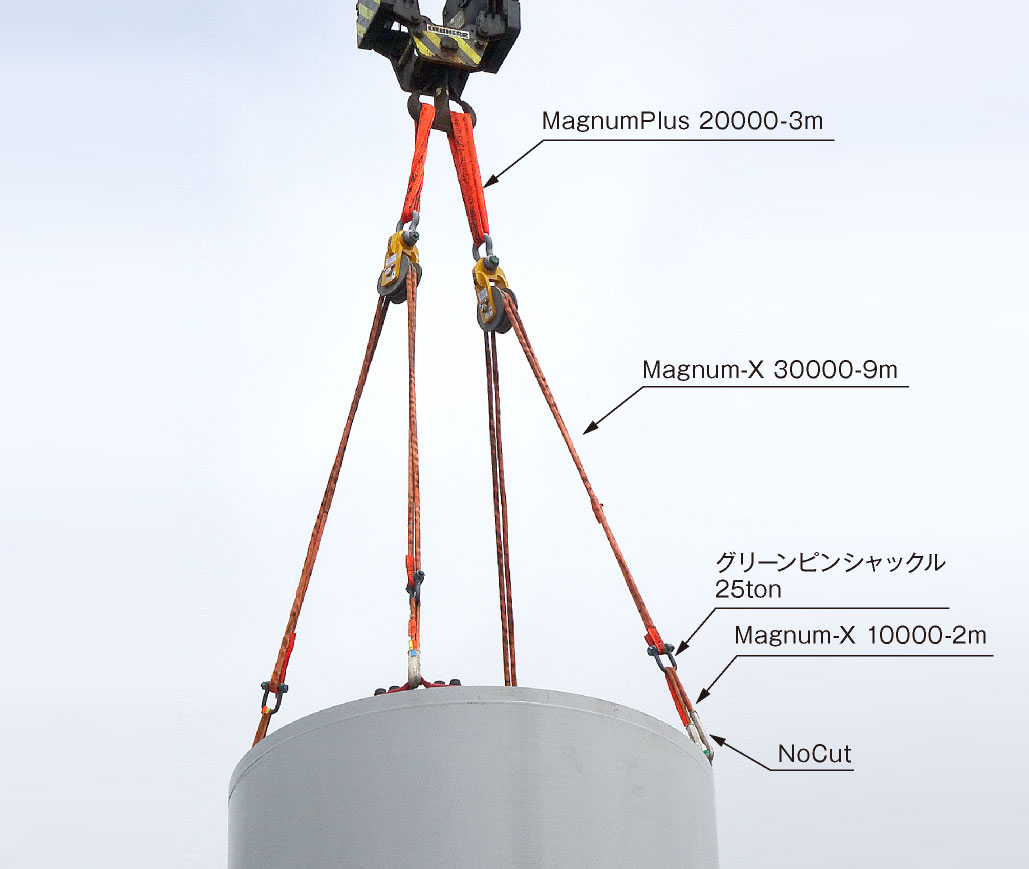

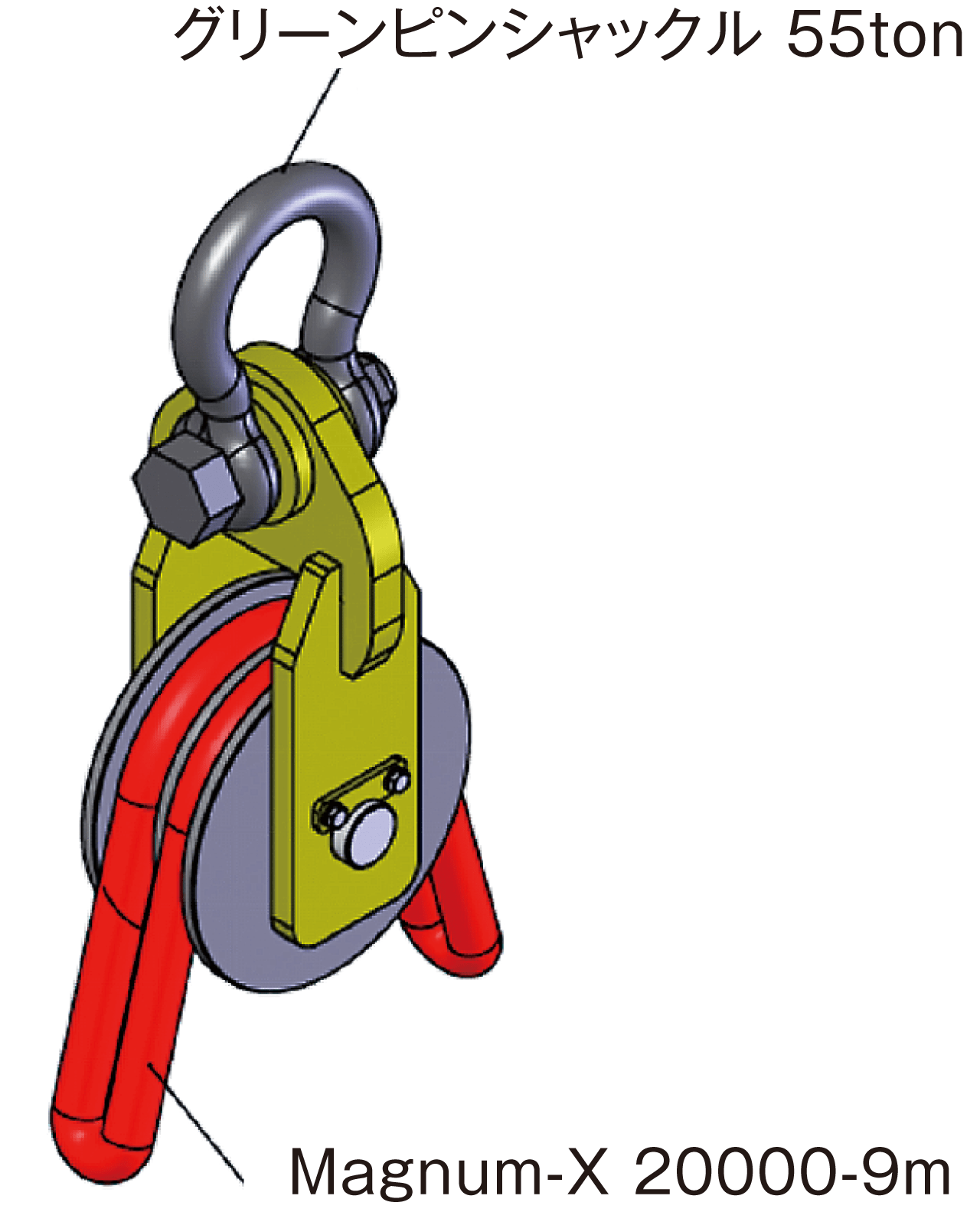

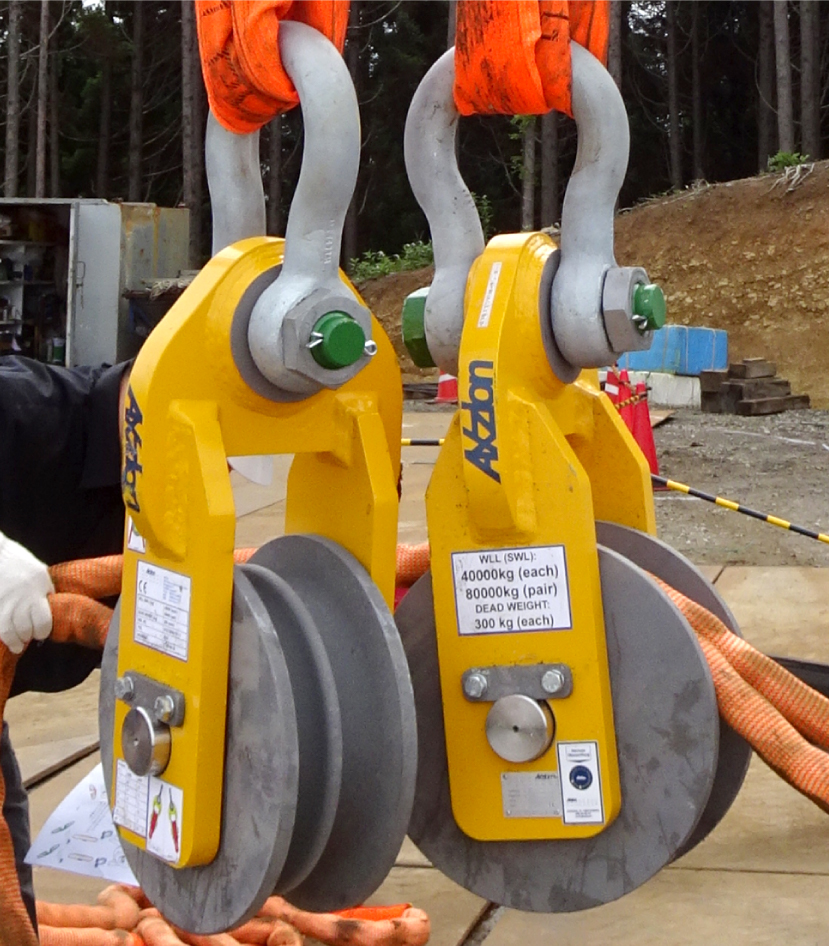

ラウンドスリング滑車 [40t]
マグナムXスリングとの組み合わせにより軽量で扱いやすく、吊り荷（タワー）を傷つけません
- 軽量
- 作業性向上
- 日本初登場
軽量で扱いやすい！
![ラウンドスリング滑車 [40t]](/products/wgl/images/wgl_img10.jpg)

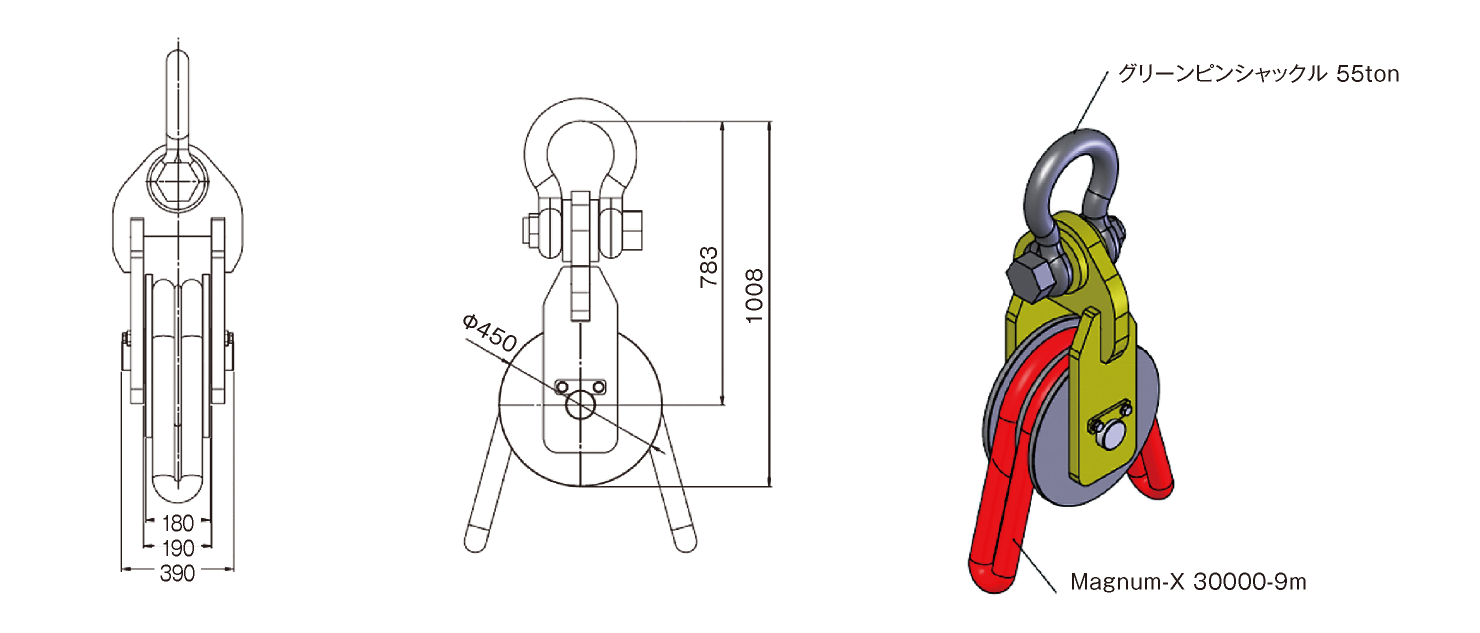

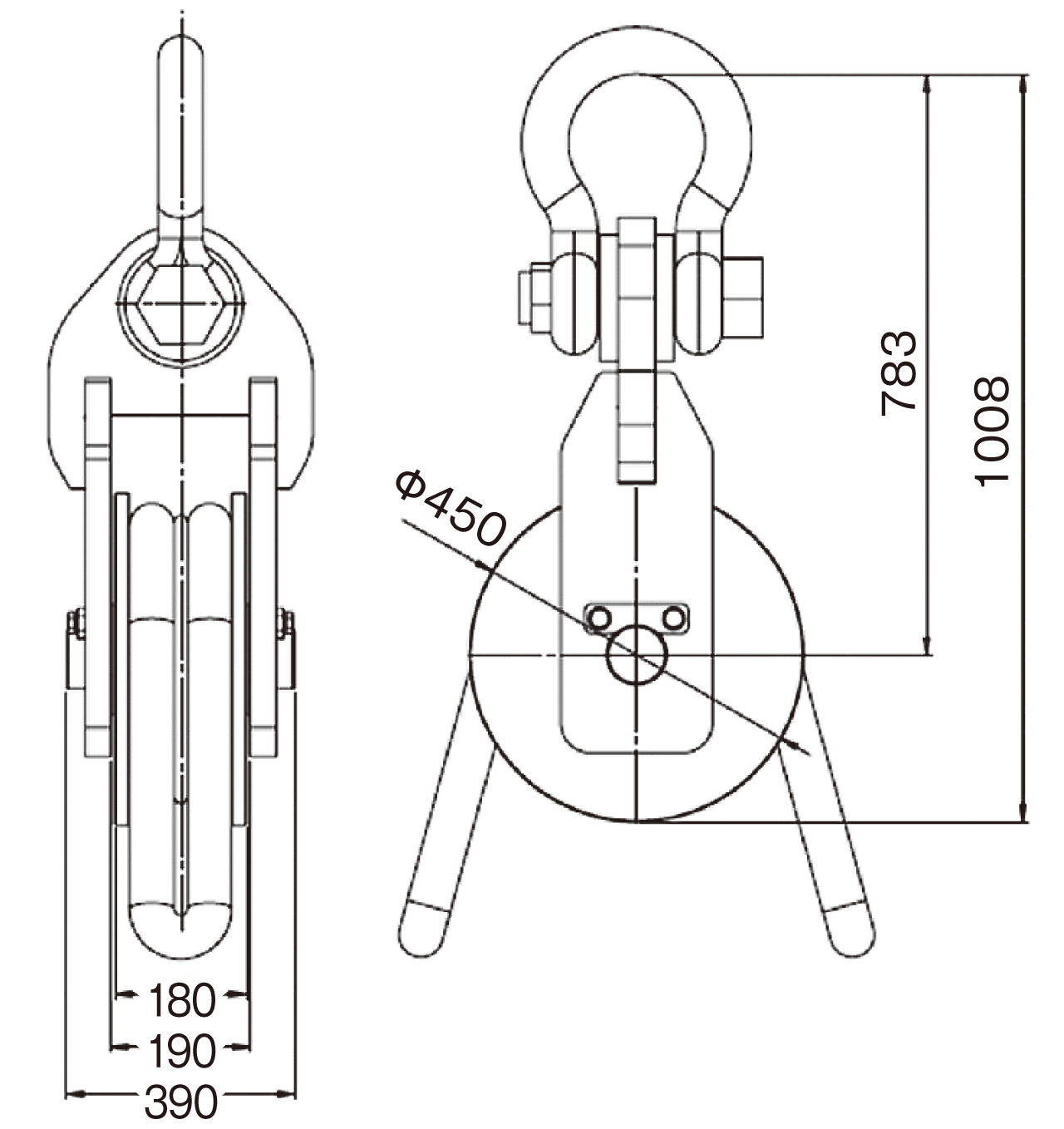

寸法図
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください

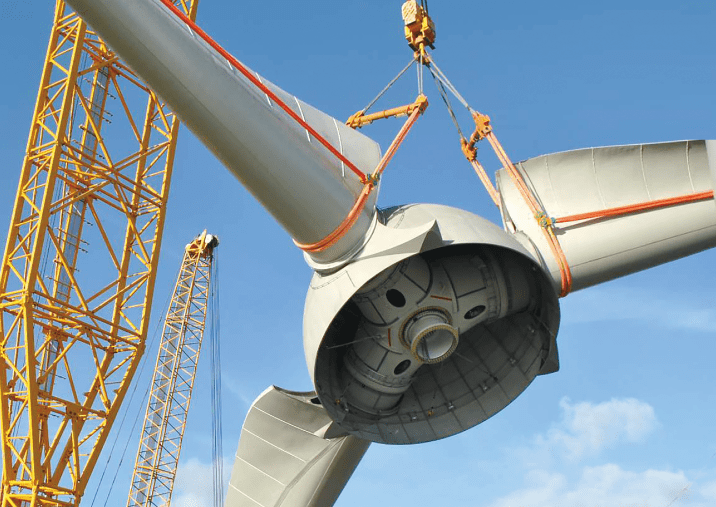

風力発電用リフティング
