ウェイトバランス型吊り治具

BBバランサー : BB-4700

  • 製品質量

    2000
    kg

  • 製品コード

    BB-4700

  • リース

吊り荷重表

BB-4700 吊り荷重表
作業半径(mm) 吊り荷重(kg)
805 4700
1005 3500
1205 2700
1405 2100
1605 1600
1805 1300
2005 1000
2205 800
  • ※○囲い数字は寸法図の吊りピース位置です。
  • ※吊り荷重表の作業半径は水平時のものです。 実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

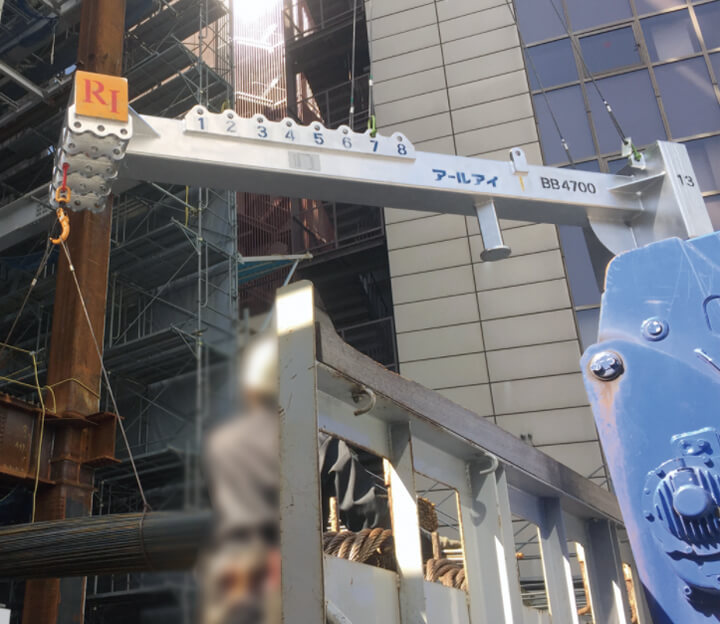

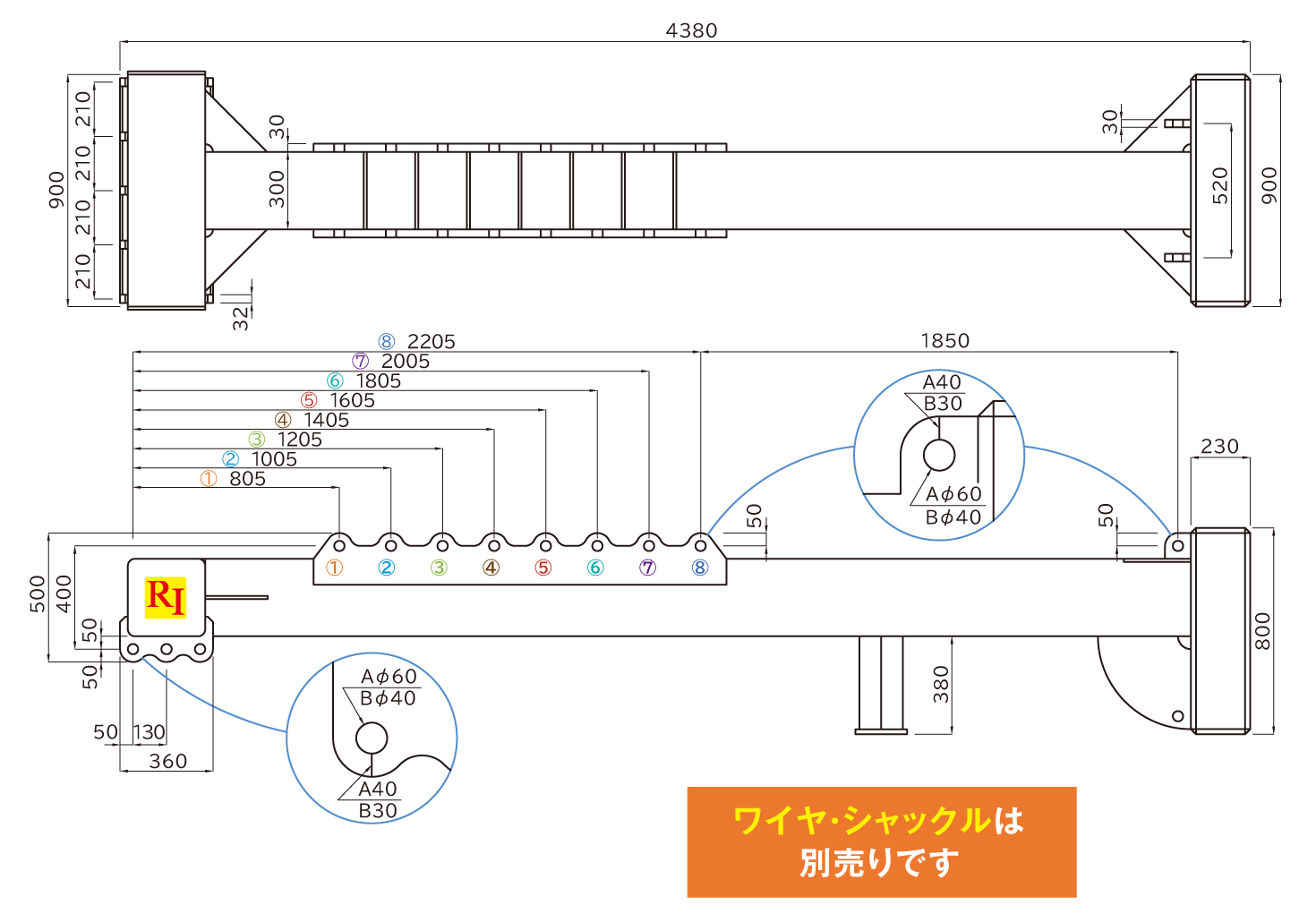

寸法図

※吊りピースのサイズはA・Bの2タイプございます。

変動図 シミュレーション (BB-4700)


天秤吊りワイヤは、4点吊りですが2点吊りの吊り荷重にて選定して下さい。

吊り荷重を選択 :

作業半径がわかります :

  • ※作業半径は水平時のものです。
    実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください。

寸法表・安全荷重表

シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
