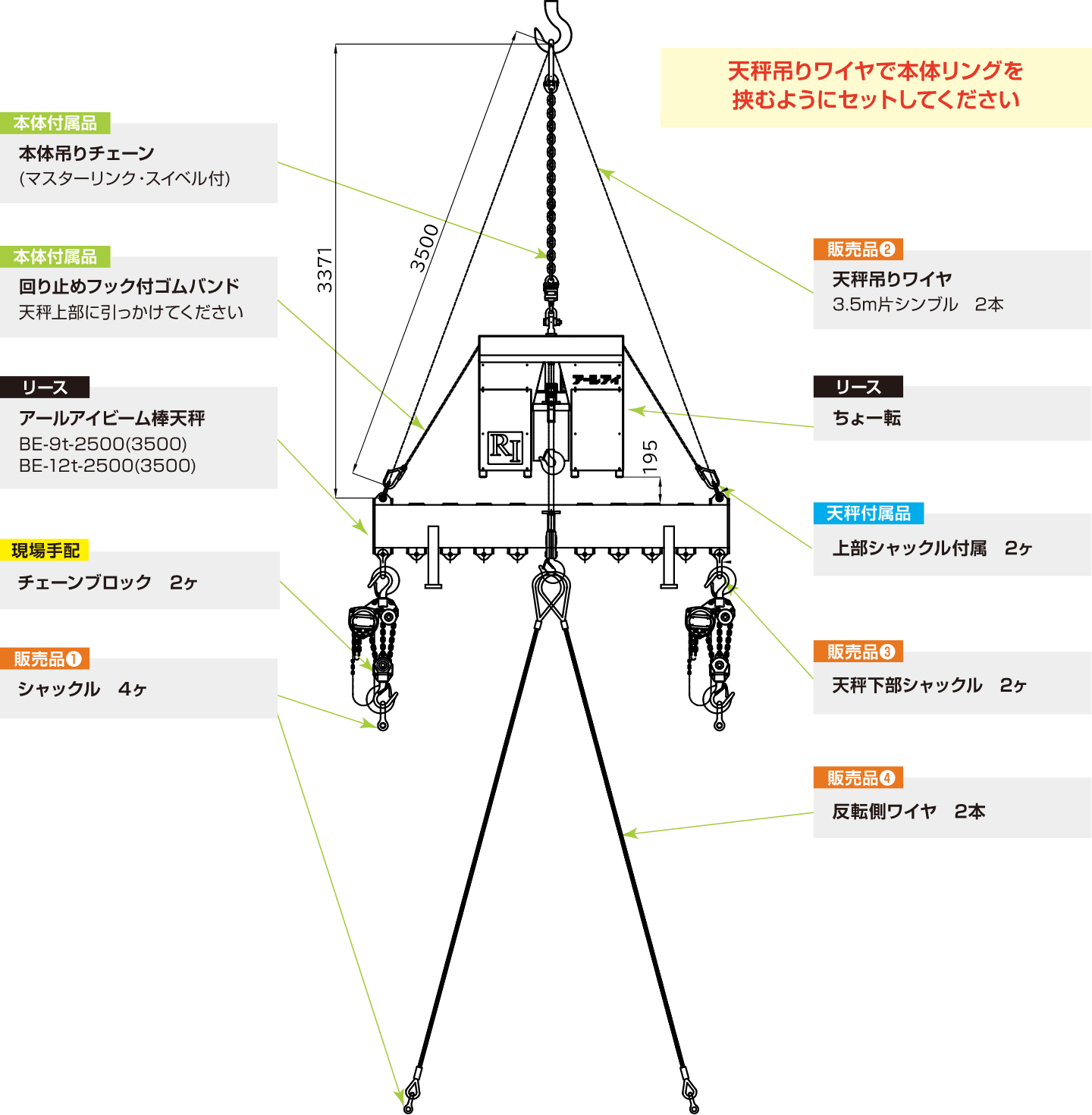

寸法参考図
- ワイヤ、シャックルは、参考仕様・寸法です。(選定には打ち合わせが必要です)
- ワイヤ、シャックル、チェーンブロック等は、現場にてご用意ください。

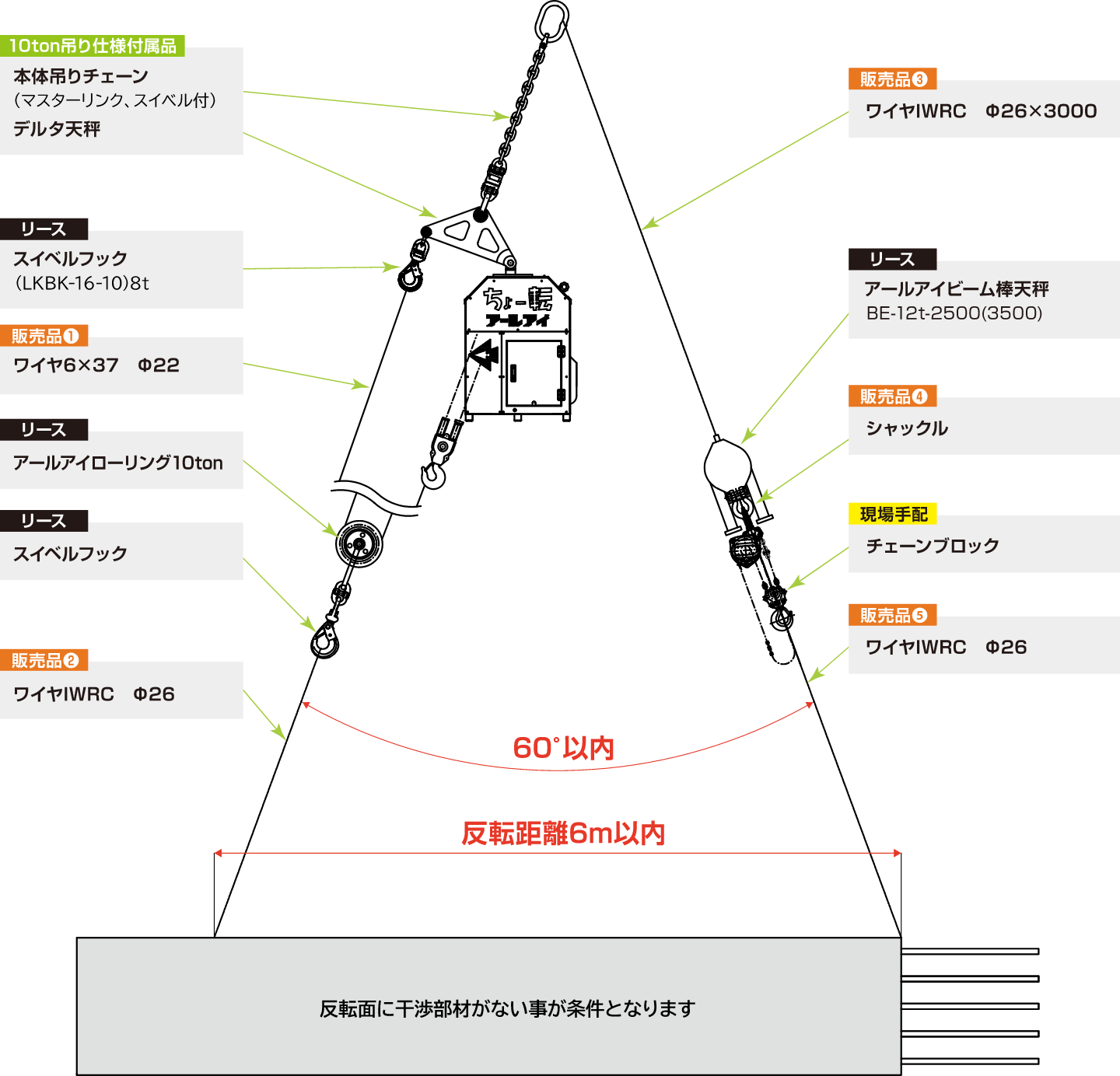

10t吊り寸法参考図
- ワイヤ、シャックルは、参考仕様・寸法です。(選定には打ち合わせが必要です)
- ワイヤ、シャックル、チェーンブロック等は、現場にてご用意ください。

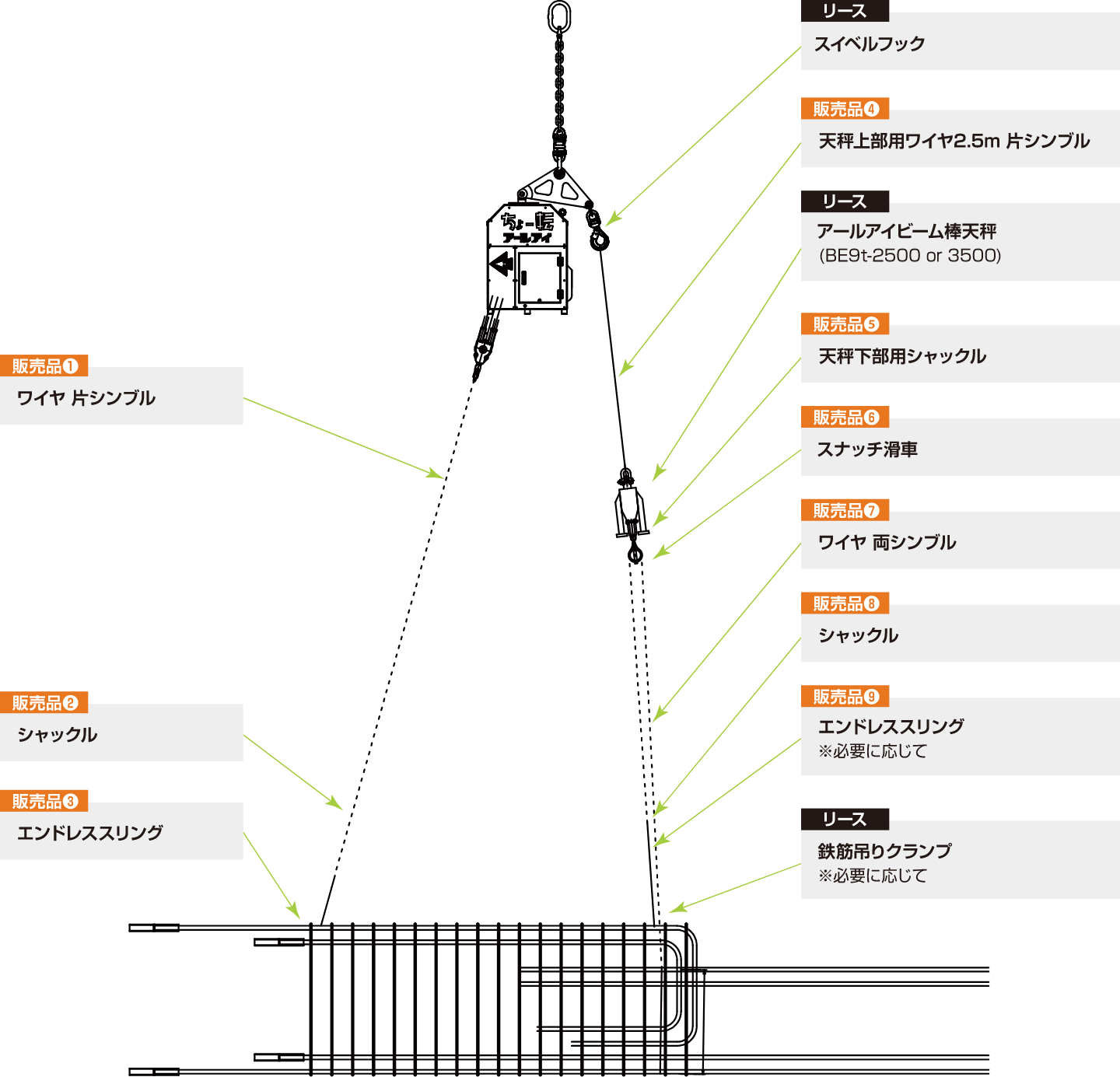

鉄筋反転参考寸法図
- ワイヤ、シャックルは、参考仕様・寸法です。(選定には打ち合わせが必要です)
- ワイヤ、シャックル、チェーンブロック等は、現場にてご用意ください。
反転装置ちょー転
- カタログ ／ 図面 ／ 取扱説明書 ／ 点検表
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
反転装置
シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
カタログダウンロード
最新の製品カタログ・図面・取扱説明書がこちらからダウンロードできます。[PDF]
