型番
HRSZR
-
受注製作

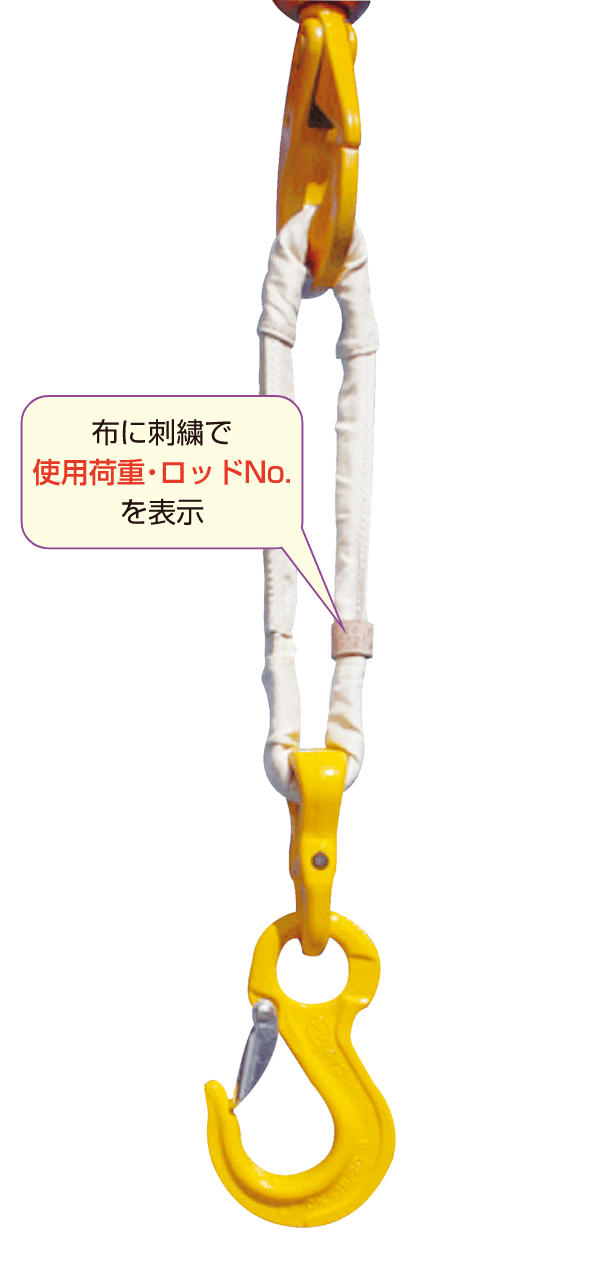

高い絶縁性を持つ特殊スリングが電波障害を未然に回避!

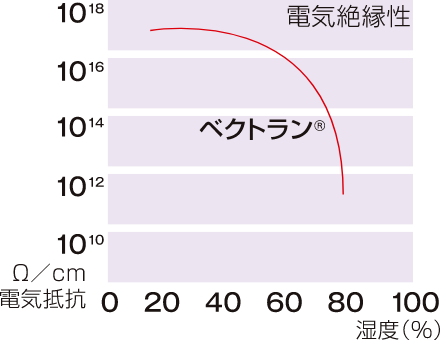

- 高い電気絶縁性の特殊スリングを使用
- ノビがほとんどなし!

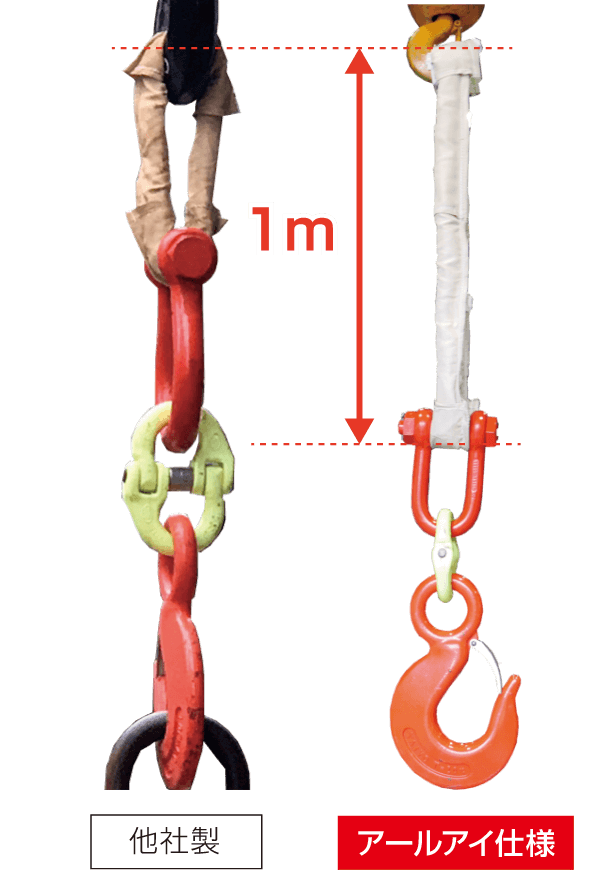

- 他社製品より長いスリングで電波障害を回避!
- アールアイ仕様
アールアイ特別仕様

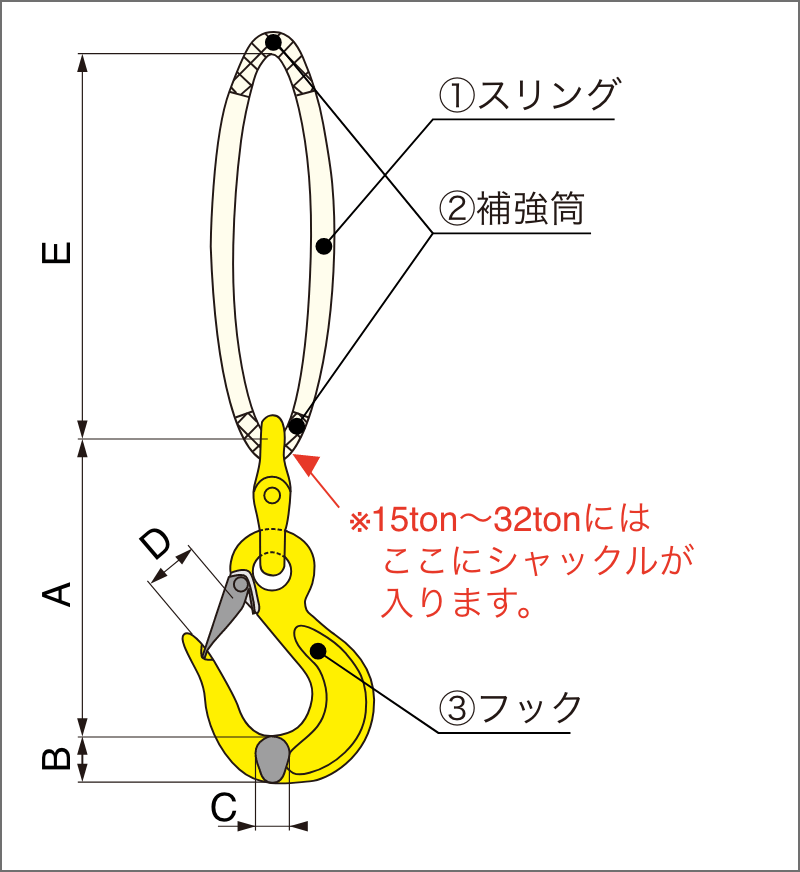

定格荷重表
定価荷重 | 4.2t | 6.4t | 10t | 15t | 20t | 25t | 32t |
---|---|---|---|---|---|---|---|
A寸法 | 259 | 317 | 363 | 641 | 730 | 788 | 823 |
B寸法 | 38 | 47 | 59 | 92 | 100 | 80 | 80 |
C寸法 | 28 | 36 | 42 | 63 | 60 | 61 | 61 |
D寸法 | 42 | 52 | 61 | 70 | 83 | 93 | 93 |
E寸法 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
全長 | 1259 | 1317 | 1363 | 1641 | 1730 | 1788 | 1823 |
製品質量 | 4.1kg | 6.9kg | 10.6kg | 44.3kg | 45.4kg | 51.7kg | 66.1kg |
(mm)
※全長は、B・C・D寸法を除き、A寸法とE寸法の合計となります。
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
吊り金具
シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
カタログダウンロード
最新の製品カタログ・図面・取扱説明書がこちらからダウンロードできます。[PDF]
