型番
RP
-
受注製作
-
販売
リング部が180°回転可能！
安全性がさらに向上します。

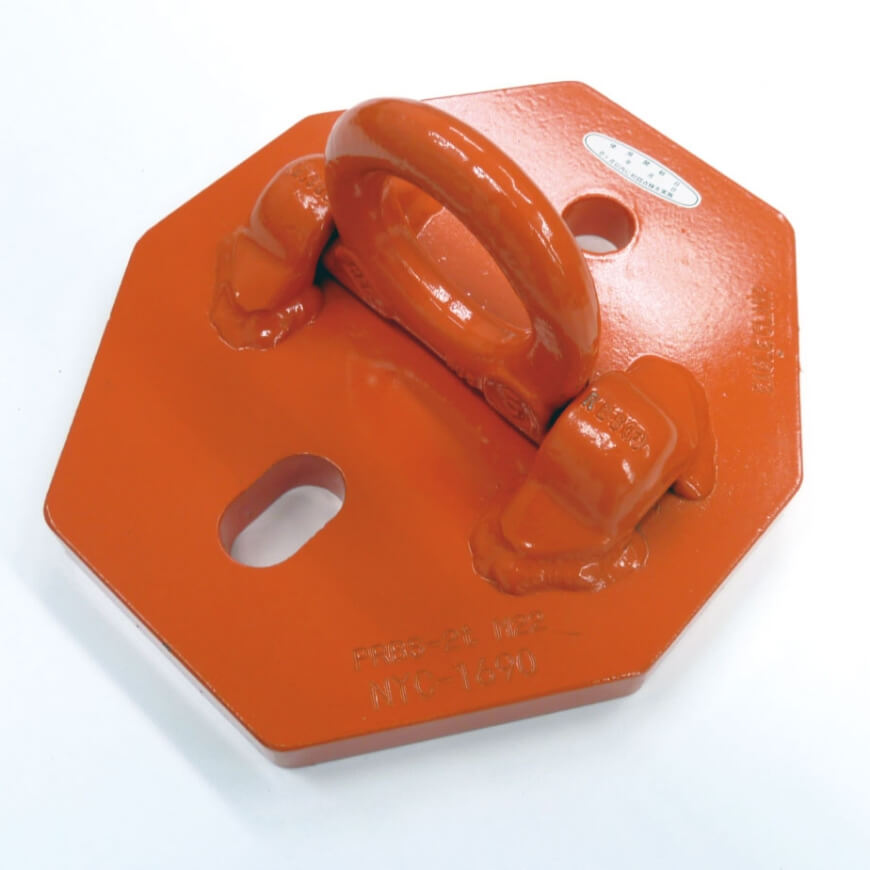

ボルト2本止め吊りピース
PC梁や床材（バルコニー）などのボルト2本止め吊りピースです。
リング部が180°回転するので、プレートにかかる曲げ荷重と
ボルト（1本）にかかる荷重が緩和し、安全性がさらに向上します。
標準タイプ （スタンダード仕様）
- 形式 PRBS
- 製品質量 M20（2ton）7kg
- 製品質量 M24（4ton）11.5kg
- 受注製作
- 販売

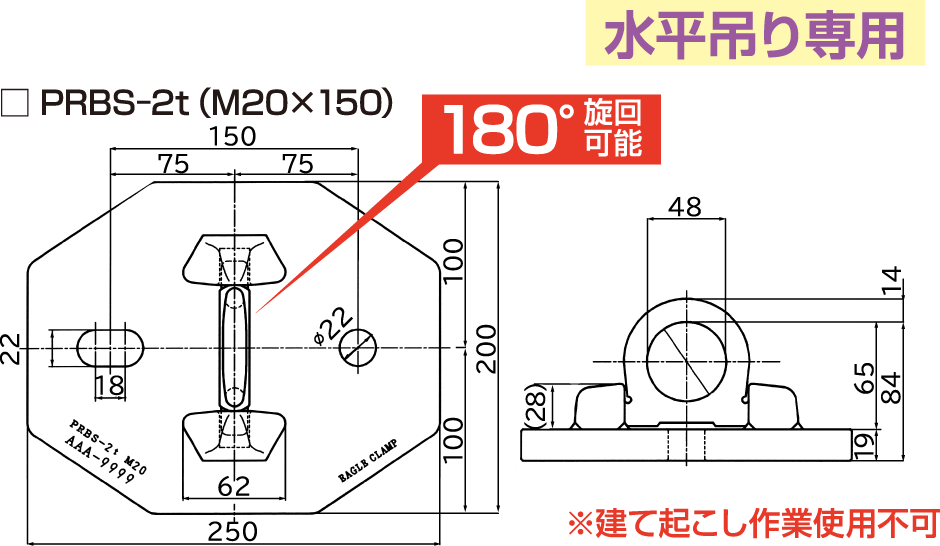

寸法図例
使用荷重表
| 吊り方式 |  |
 |
 |
 |
|---|---|---|---|---|
| 吊り数量 | 2 | 2 | 2 | 3または4 |
| 取り付け角度 およびα角度 |
0° | 90° | 0°〜60° | 0°〜60° |
| 型式 | ton | ton | ton | ton |
| 2ton ［VRBS-FIX 4t,6t］ |
4 | 水平取り付け専用の ため使用不可 |
3.4 | 4 |
| 4ton ［VRBS-FIX 6.7t］ |
8 | 水平取り付け専用の ため使用不可 |
6.9 | 8 |
標準タイプ （マルチリング仕様）
- 形式 PWGK
- 製品質量 M20（2ton）8.5kg
- 製品質量 M24（4ton）12.5kg
- 受注製作
- 販売

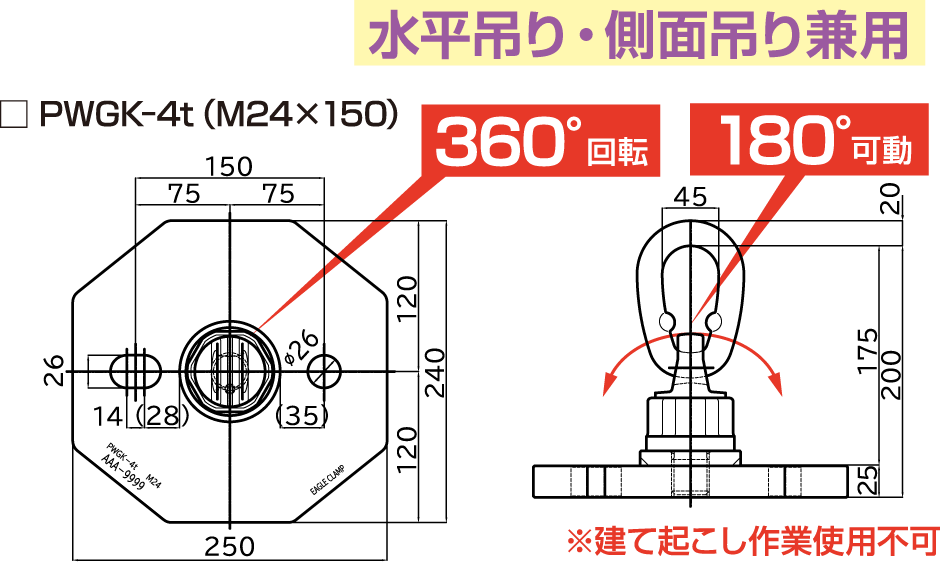

寸法図例
使用荷重表
| 吊り方式 | |
|
|
|
|---|---|---|---|---|
| 吊り数量 | 2 | 2 | 2 | 3または4 |
| 取り付け角度 およびα角度 |
0° | 90° | 0°〜60° | 0°〜60° |
| 型式 | ton | ton | ton | ton |
| 2ton ［TP2.5］ |
4 | 4 | 2.8 | 4 |
| 4ton ［TP6.7］ |
8 | 8 | 6.9 | 8 |
狭小用タイプ （マルチリング仕様）
- 形式 PWGK
- 製品質量 M20（2ton）8kg
- 製品質量 M24（4ton）9.5kg
- 受注製作
- 販売

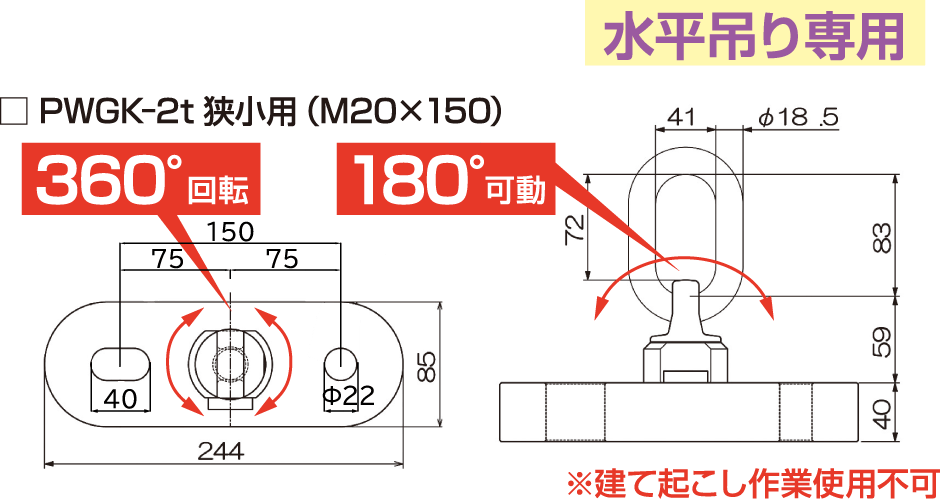

寸法図例
使用荷重表
| 吊り方式 | |
|
|
|
|---|---|---|---|---|
| 吊り数量 | 2 | 2 | 2 | 3または4 |
| 取り付け角度 およびα角度 |
0° | 90° | 0°〜60° | 0°〜60° |
| 型式 | ton | ton | ton | ton |
| 2ton ［TP2.5］ |
4 | 水平取り付け専用の ため使用不可 |
2.8 | 4 |
| 4ton ［TP6.7］ |
8 | 水平取り付け専用の ため使用不可 |
6.9 | 8 |
注意事項
- 10.9級以上のボルトを使用してください。
- 建て起こし作業では使用出来ません。
- 底面全体を密着させ使用してください。
- 吊り角度60°（片側30°）以内で使用してください。
- 寸法図は参考図面です。寸法が変更になる場合がございます。
- 均等に荷重がかかるように取り付けてください。荷重が偏るような取り付けは禁止です。
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
