型番
Ron2501-S
-
リース
-
販売

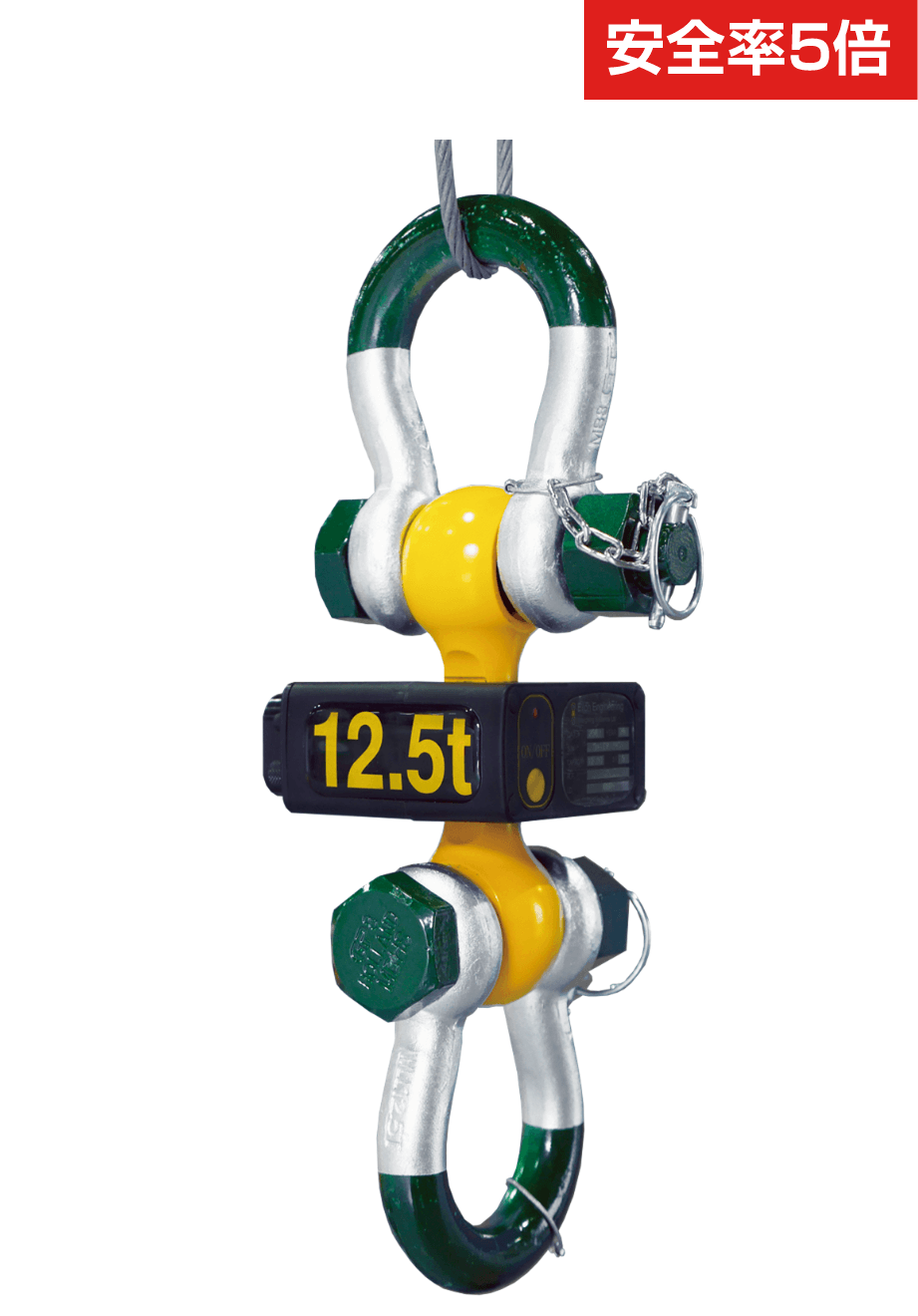

両端シャックル Ron2501-Sタイプ
荷重監視・引張型ロードセル
- 軽量・超コンパクト！
12.5ton用はわずか2.78kg - 90°オフセットで曲げ荷重を軽減！
- 全方向電波受信最大150m！
超小型・高性能で使用範囲や用途が拡がり、
安全性と作業効率がアップ！
| 高精度 | フルスケールの±0.1％ |
|---|---|
| 無線到着距離 | 最大150m（見通しの良い野外） |
| バッテリー | 単三電池（2000時間） |
| 材質 | 航空宇宙用高強度鋼を使用 |
| 温度範囲 | • ロードセル本体：-25℃から+80℃ • インジケーター：-20℃から+70℃ |
| 防水防塵 | • ロードセル本体：IP67, • インジケーター：IP65 |
| 安全性の向上 | 取り付け穴を90°オフセットすることにより、ロードセル本体に対する曲げ荷重を軽減し、安全性と精度が向上しています。 |

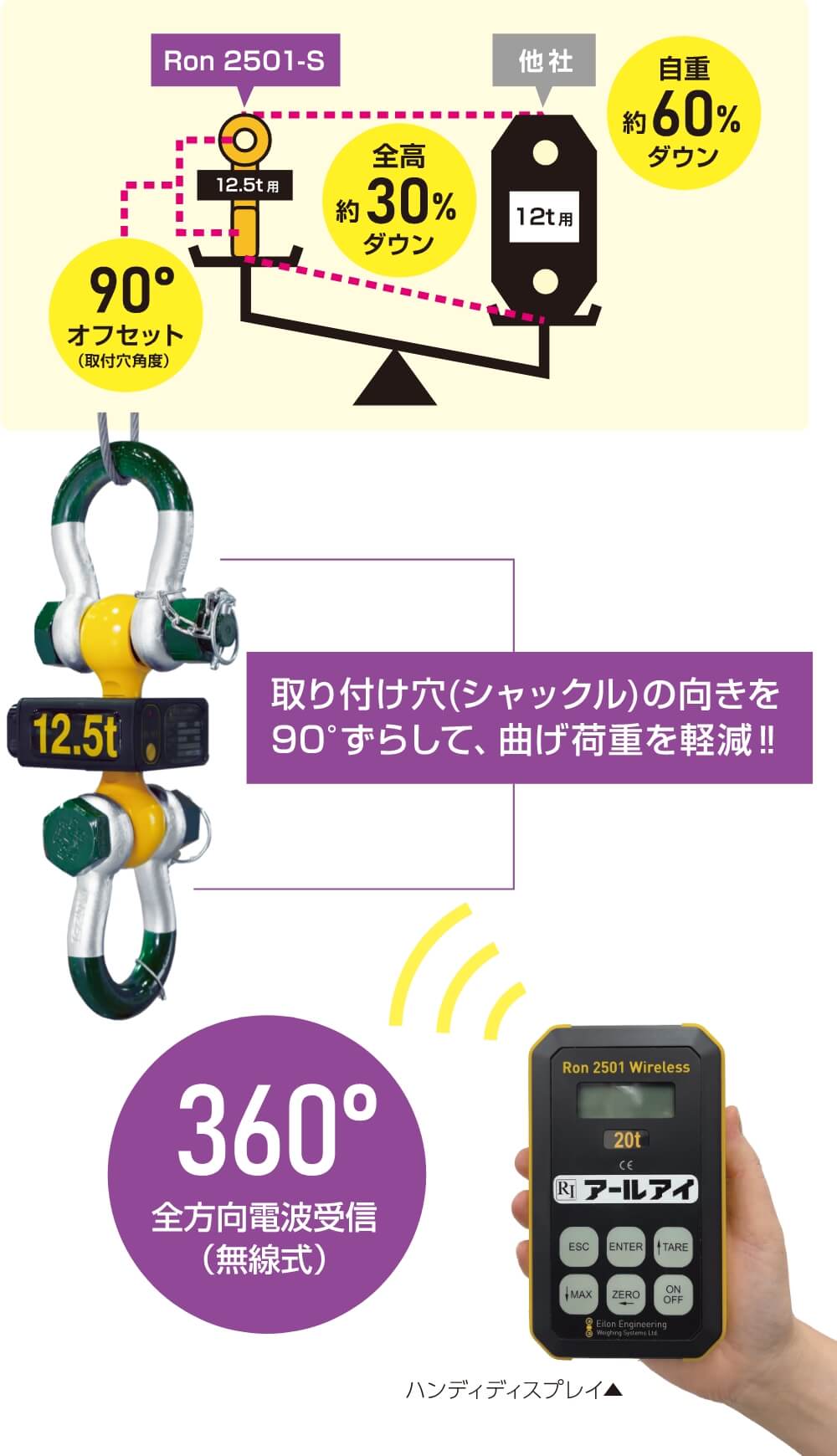

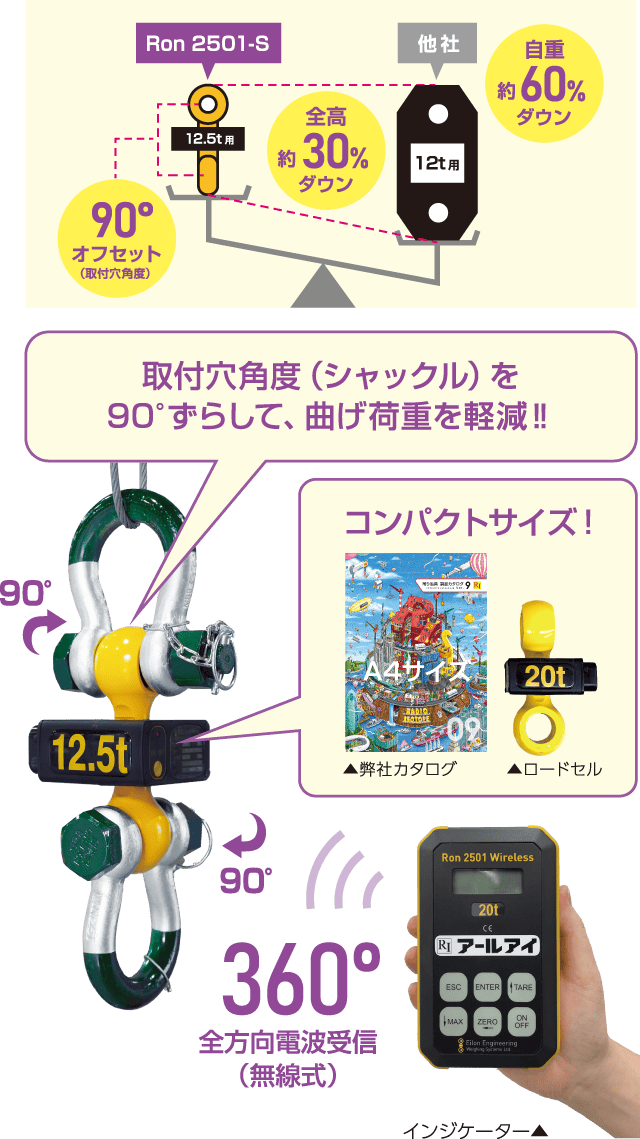

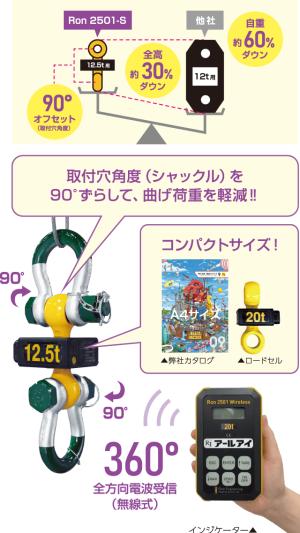

■ 他社従来品との比較
製品仕様

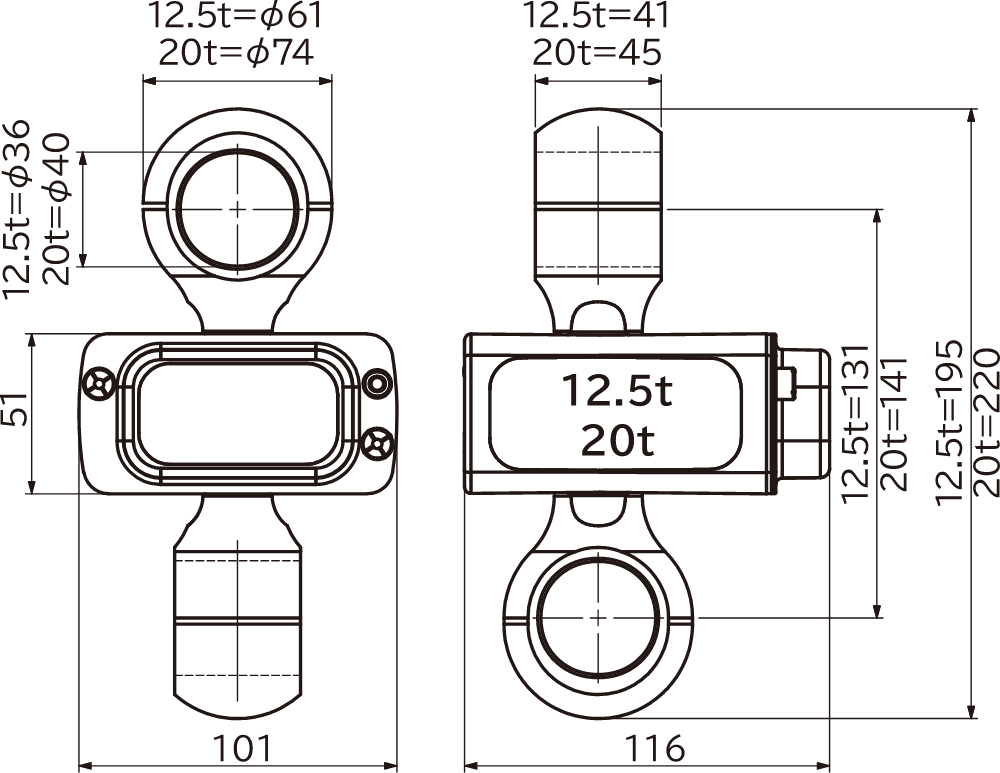

本体寸法図
| 本体自重 | |
|---|---|
| 12.5ton | 1.61kg |
| 20ton | 2.6kg |
シャックル寸法図
| シャックル寸法（グリーンピンスーパーシャックルVBS） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 使用荷重 | 寸法(mm) | 質量 | ||||||
| (ton) | D | d | d3 | B | B1 | t | L2 | (kg) |
| 12.5 | 59 | 25 | 28 | 40 | 68 | 25 | 109 | 2.78 |
| 21 | 80 | 35 | 38 | 53 | 92 | 35 | 152 | 6.94 |
注意事項
- ・取扱説明書を必ず熟読し操作方法等を全て厳守してください。
- ・吊り上げ時は曲げ、ねじり、横荷重、軸外荷重をかけないでください。
RUD製品超小型無線式ロードセル（Ron2501-Sタイプ）
- カタログ ／ 図面 ／ 取扱説明書 ／ 点検表
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
カタログダウンロード
最新の製品カタログ・図面・取扱説明書がこちらからダウンロードできます。[PDF]
