• 型番 RI ACP
  • リース

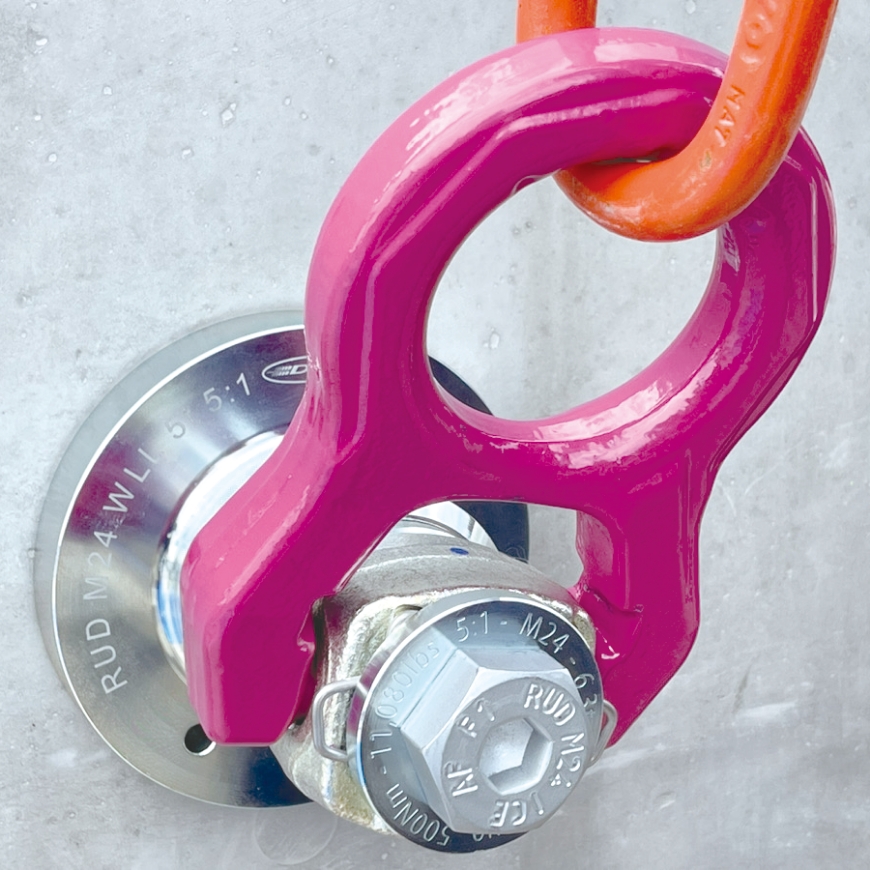

PC吊り金具

アールアイトルネード

PC吊り金具がリニューアル!

  • トルネードにリニューアルし使用荷重大幅UP!
  • オリジナルアタッチメントでフックの干渉を防止!
  • リングボルトと座金を一体化で使いやすい!

特長

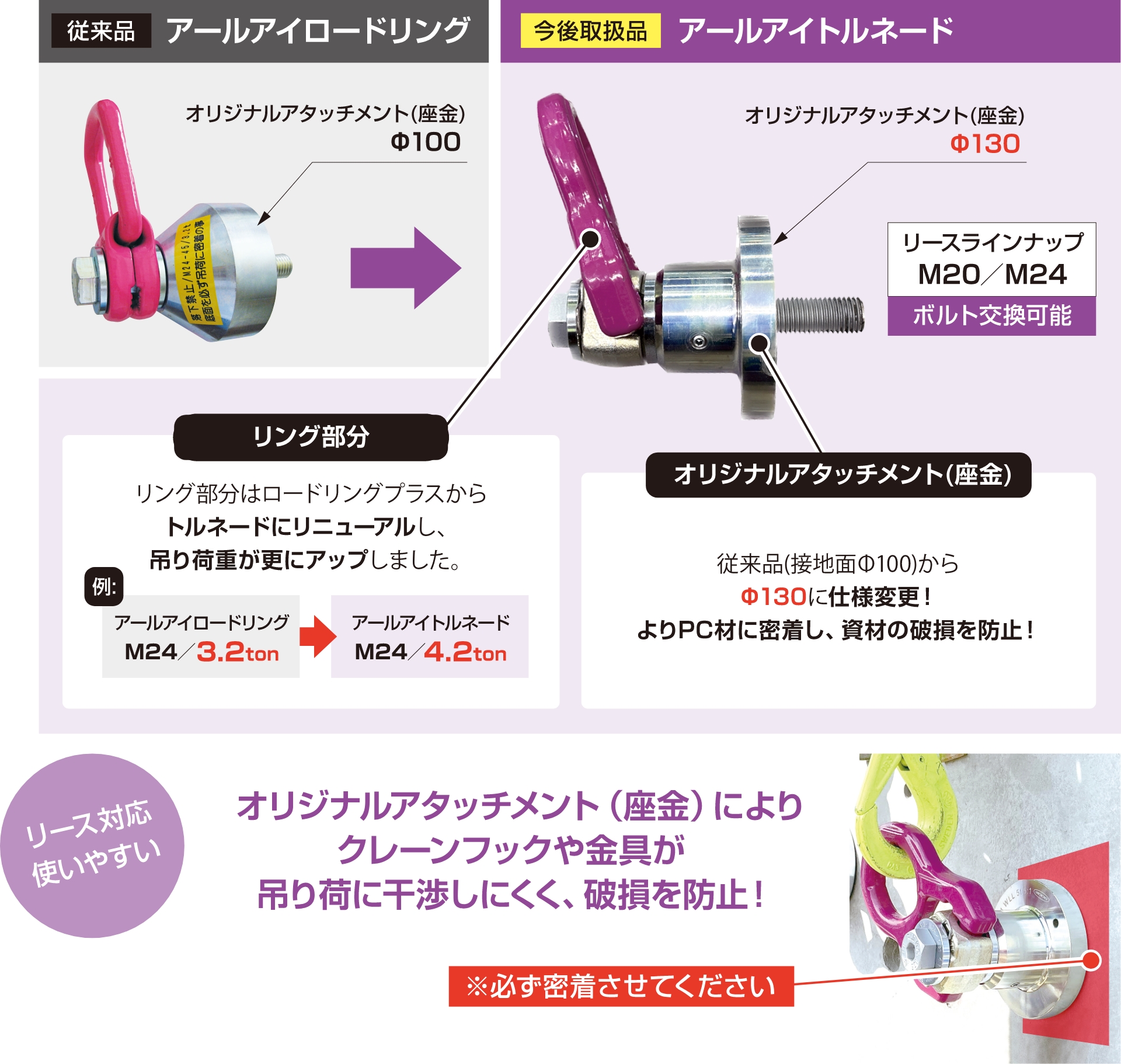

従来品 アイアールロードリンク

オリジナルアタッチメント(座金)Φ100

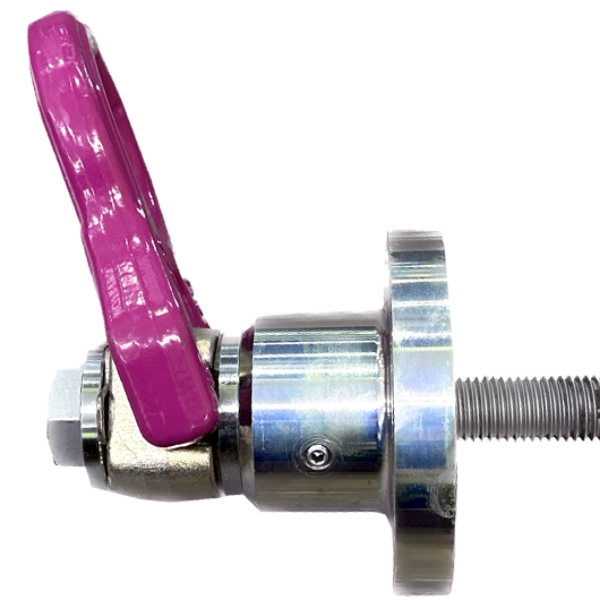

今後取扱品 アールアイトルネード

オリジナルアタッチメント(座金)Φ130

リンク部分

リンク部分はロードリンクプラスからトルネードにリニューアルし、釣り荷重が更にアップしました。

オリジナルアタッチメント(座金)

従来品(接地面Φ100)からΦ130に仕様変更!
よりPC材に密着し、資材の破損を防止!

リース対応
使いやすい

オリジナルアタッチメント(座金)によりクレーンフックや金具が吊り荷に干渉しにくく、破損を防止!

従来品 アイアールロードリンク / 今後取扱品 アールアイトルネード

製品仕様

型番 ボルト径 基本使用荷重(t) 首下(mm) 製品質量(kg)(ボルト最長の場合)
RI ACP M20 3 ~114 5.6kg
RI ACP M24 4.2 ~138 7.2kg

※製品質量は、ボルトの長さで変わります

※ボルトの長さにより製品質量は変わります。

※トルネード リング、ネジピッチの寸法は、こちらをご参照ください。

注意事項


  • 取り付けの際は、必ず座面全体を吊り荷に密着させてください。
  • ボルトは、吊り荷重、吊り方により使用荷重が変わります。必ず吊り方をご確認ください。

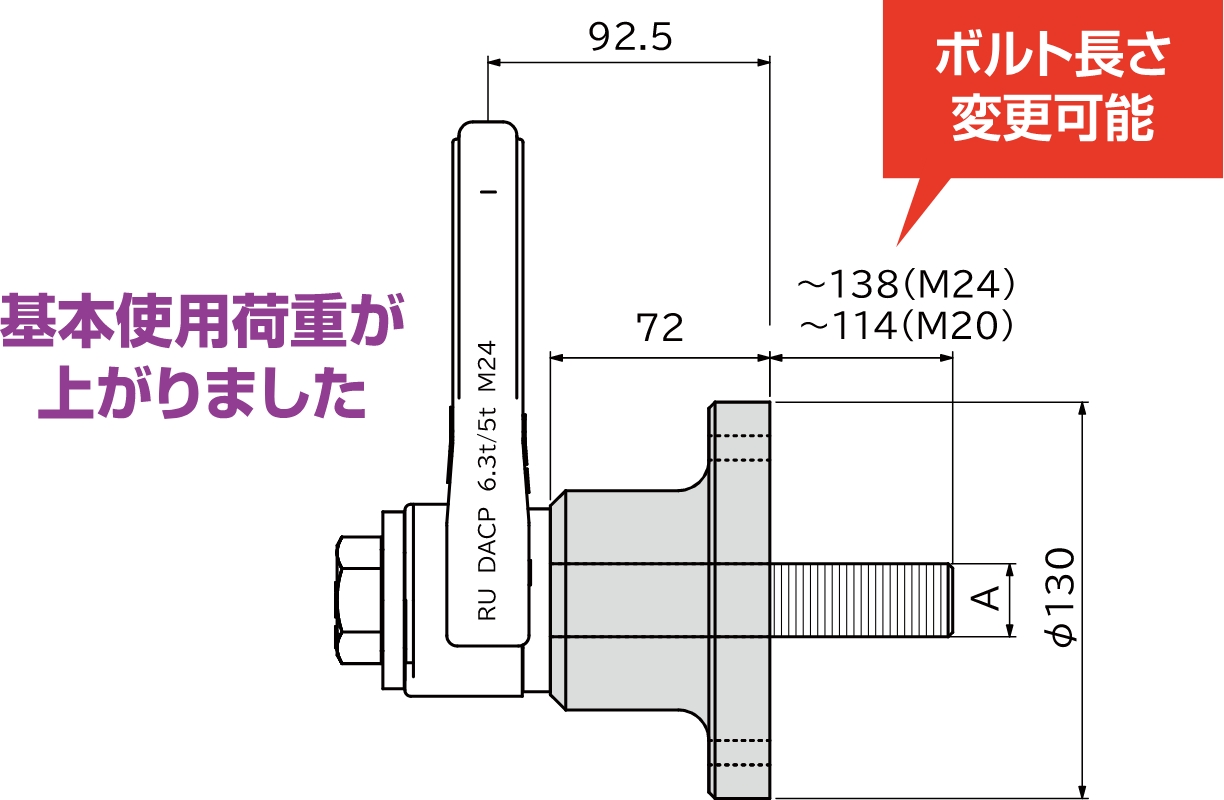

寸法図

アールアイトルネード M20

  • 型番 RI ACP M20

アールアイトルネード M24

  • 型番 RI ACP M24

基本使用荷重が上がりました

基本使用荷重が上がりました

ボルト長さ
変更可能

吊り金具アールアイトルネード

カタログ / 図面 / 取扱説明書 / 点検表

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
