他社ではできないチョーク吊りも使用可能!

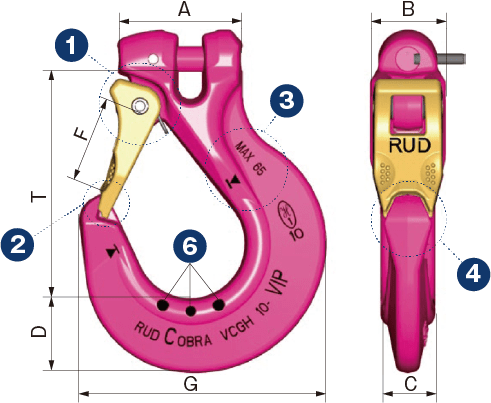

VIP コブラフック(VCGH)

RUD社の長い歴史の中で、経験してきたフックによる事故やユーザー様からの要望を集約して設計されたフックです。

●使いやすく  ●強く長持ち  ●点検しやすい  ●現場で目立つ  ●作業者を傷つけない

等のコンセプトで開発されました。

  • セーフティラッチ
    外れ止めセットは鍛造品で作られ、非常に強固に設計製造されています。
    皮手袋の上からでも操作しやすいように、リブを付け滑りにくいように加工されています。
  • フック先端の引掛り部分をなくし、不慮の事故を未然に防ぎます。

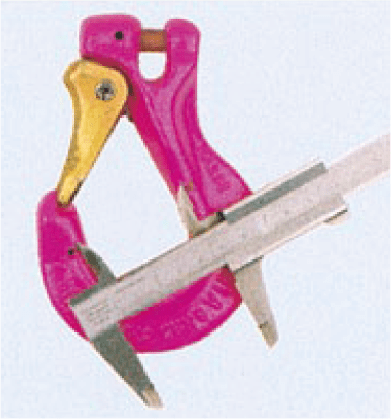

  • フックの最大口開き寸法を表示し、この寸法に達した場合危険であることを知らせています。
  • フック先端を太くし、フック中心へ荷重が掛かるような設計です。
  • チェーンと同じく、温度による色変化をします。
  • 摩耗点検マーク(特許取得済み)
チェーン呼び径
(mm)
基本使用荷重
(t)
型名 A B C D F F max. G T 製品質量
(kg)
4 0.5 VMH 4 20 14 12.5 13 18   52 56 0.12
6 1.2 VCGH 6 38 22 16 20 25 45 72 76 0.4
8 2.0 VCGH 8 50 28 20 28 30 52 95 97 0.9
10 3.2 VCGH10 60 36 26 36 35 65 118 108 1.5
13 5.2 VCGH13 76 46 30 37 40 73 135 126 2.7
16 8.0 VCGH16 83 56 36 49 48 87 161 152 4.3
20 12.8 VCGH20 112 68 50 69 63 114 218 195 10.0
22 16.0 VCGH22 117 78 50 74 63 114 223 198 11.9
28 25.0 VCGH28 150 101 69 88 90 155 295 275 26.4

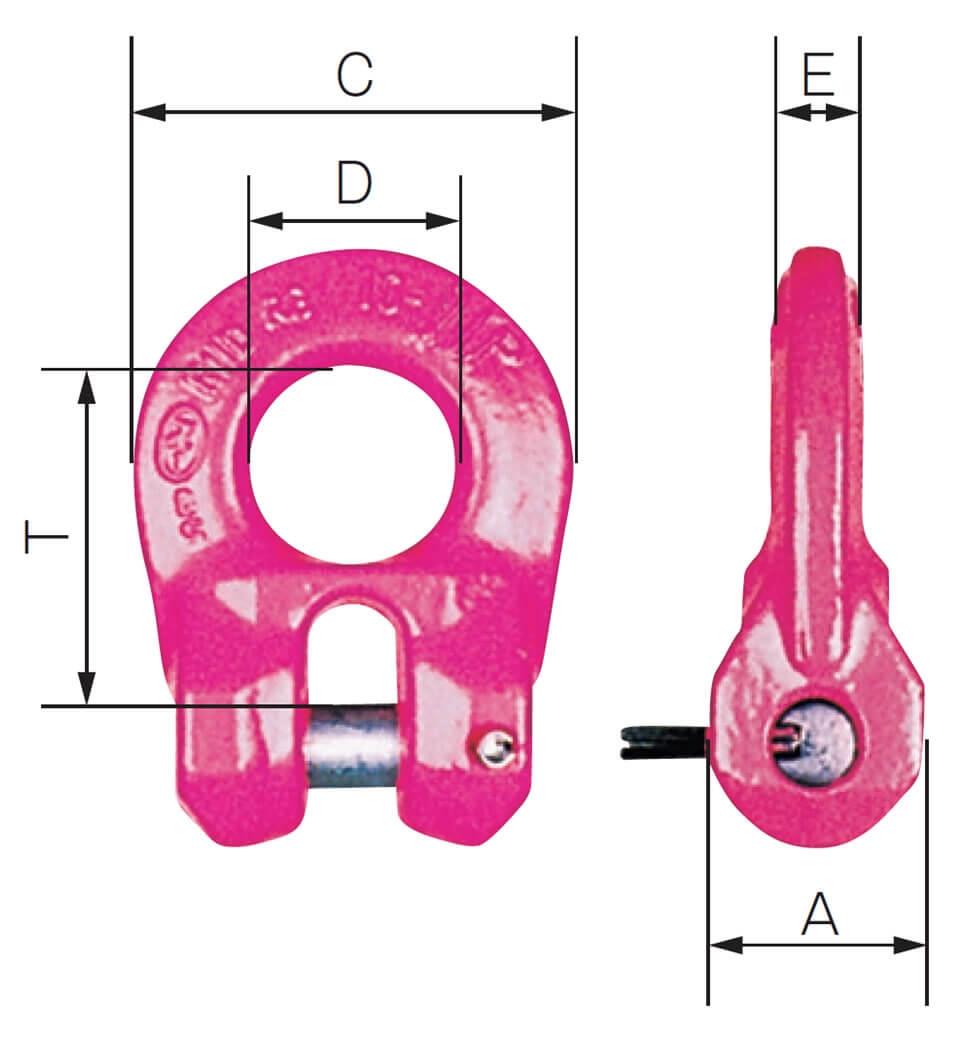

VIP ワイヤーコネクター VRG

VIP 2本吊り専用大型スペシャルマスターリンク VSAK2

チェーン呼び径
(mm)
基本使用荷重
(t)
型名 A B C D E T 製品質量
(kg)
6 1.2 VRG6 17 30 37 16 8 28 0.07
8 2.0 VRG8 23 40 50 22 10 37 0.20
10 3.2 VRG10 28 50 60 26 13 46 0.30
13 5.2 VRG13 36 64 75 32 17 58 0.70
16 8.0 VRG16 45 75 92 40 20 74 1.10
20 12.8 VRG20 58 92 118 52 28 94 3.10
22 16.0 VRG22 62 102 124 52 32 94 3.50

ピンク蛍光色について

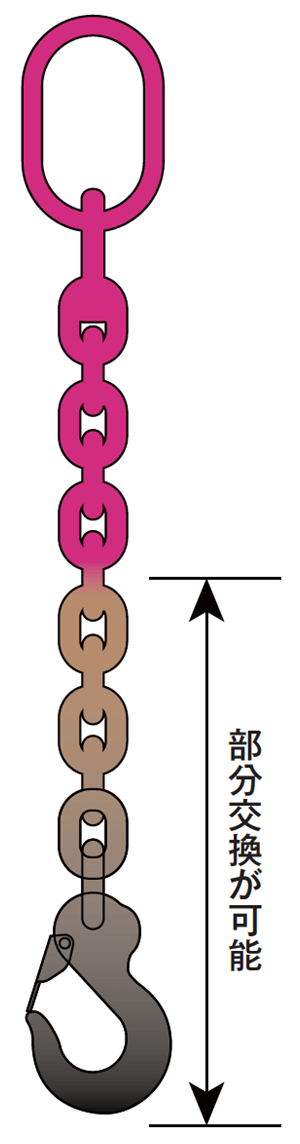

部分交換が可能

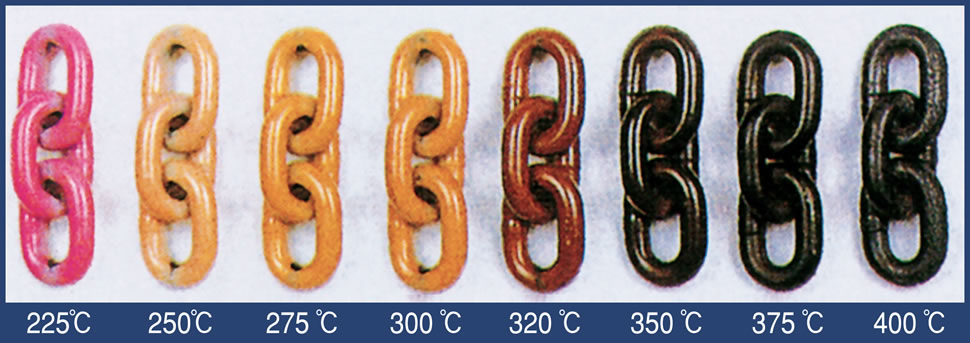

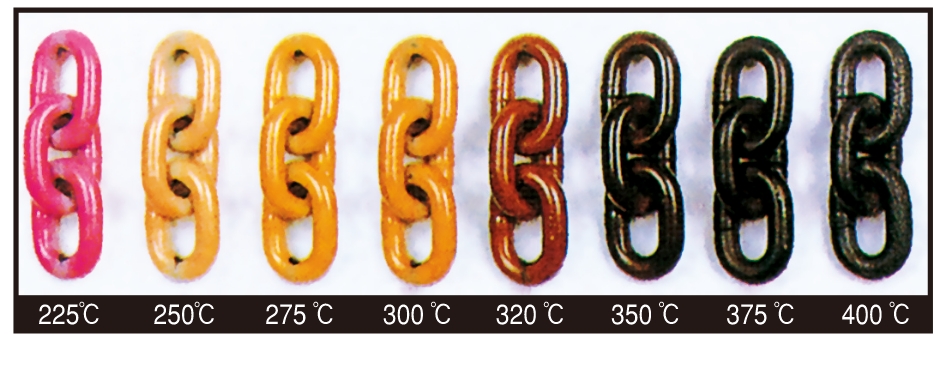

高温環境下で使用されたチェーン及び金具は下記のように色変化します。

  • 特許取得済
  • 380℃を上回る高温雰囲気では使用できません。

温度 200℃までの温度では荷重減少はありません。
グレード -60℃から200℃ 200℃を越え250℃まで 250℃を越え300℃まで 300℃を越え380℃まで
VIP 100% 90% 75% 60%
ICE 100% 90% 60% 使用不可

EN818及び1677にて要求される、150%の使用荷重で20,000回の繰返し疲労テストを満足しています。

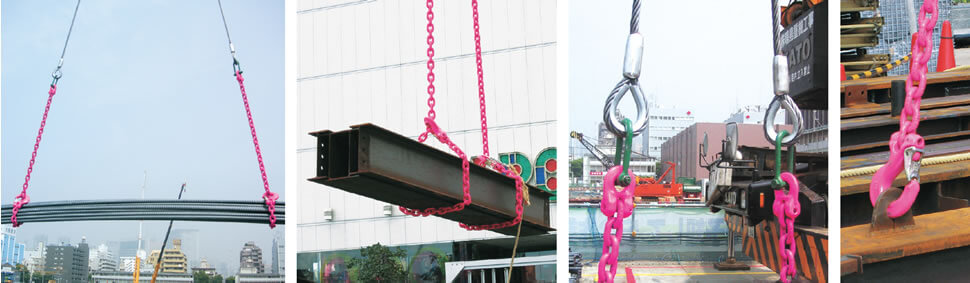

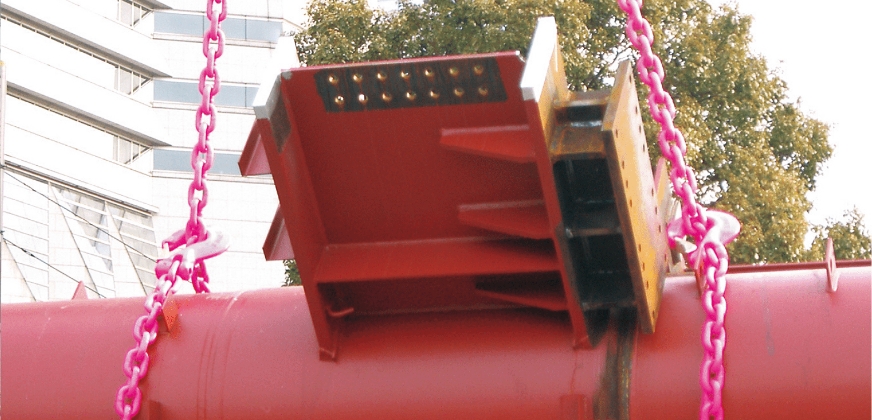

視認性の向上

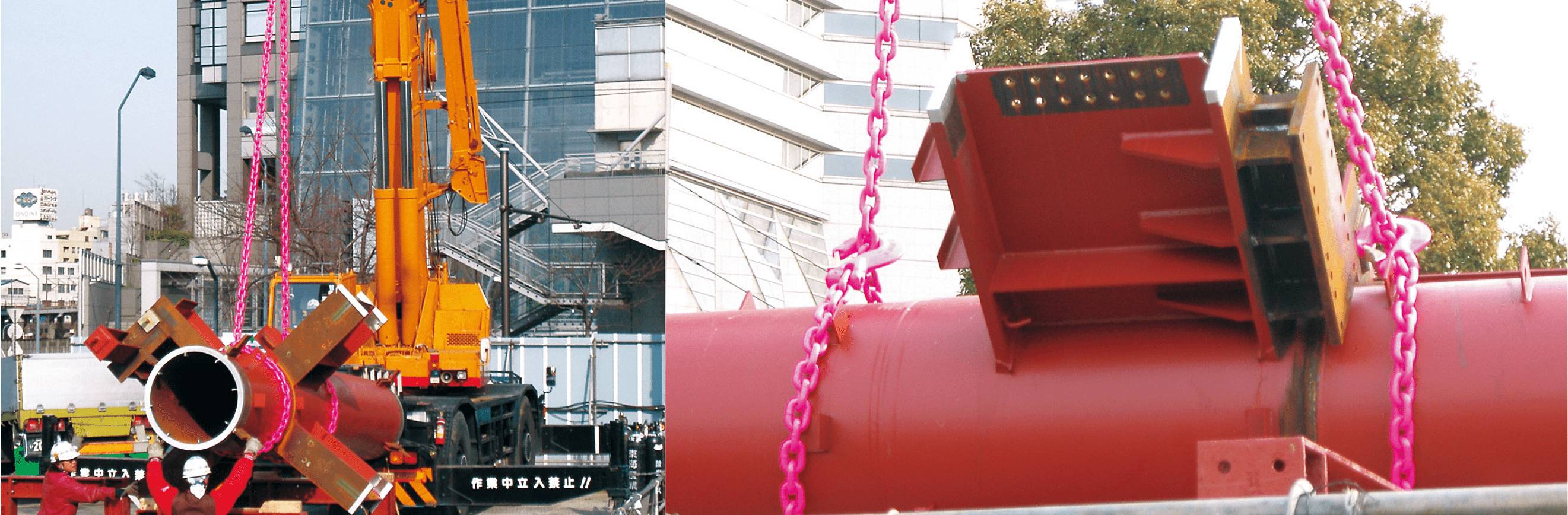

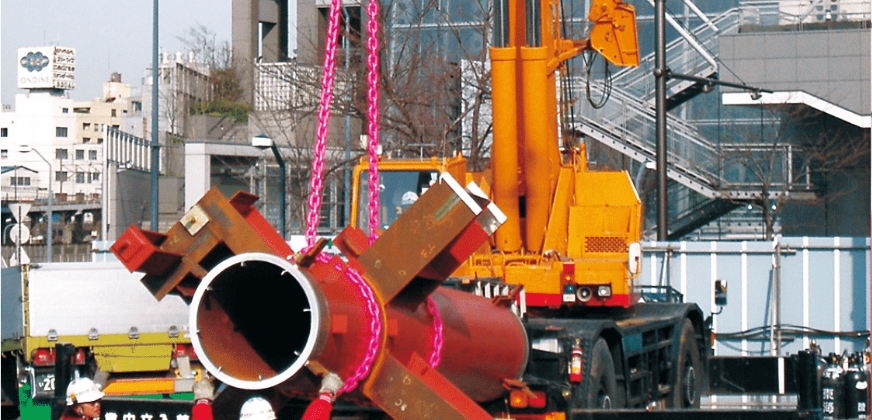

暗い現場で使用されるチェーンに蛍光色を塗布することにより、どの位置でチェーンが存在するか一目でわかります。
これにより作業者の方がより安全に使用することが可能です。

サビ腐食の低減

サビ止めの意味からも有効な手段ですが、塗装と金属の密着度を上げるために、塗装膜と金属の間に特殊なメッキを施しています。
これにより、チェーンからポロポロと塗装が落ちることを最小限に抑えています。

温度により色変化

また高度な熱処理を施したチェーンを高温雰囲気で使用される場合、熱による影響を考慮する必要がありました。
一度でも高温にさらされたチェーンを見た目で影響を受けているか判断することは非常に困難でした。
このVIPチェーンは温度により色変化をします。一度でも高温で使用された場合、使用者にそのことを見た目で知らせます。
(高温から常温に戻っても色は戻りません)

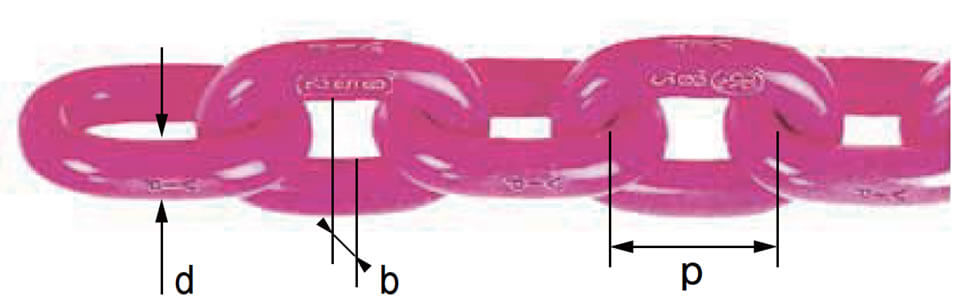

VIP リンクチェーン

VIP リンクチェーン

過酷な作業に使用されるチェーンスリングだからこそ、
ニッケル、クローム、モリブデンを配合し、粘りと強靭さを持つ高級合金鋼を使用しております。

チェーン呼び径
(mm)
基本使用荷重
(t)
チェーン線径d
(mm)
ピッチp
(mm)
内面巾b
(mm)
ブルーフロード
(kN)
破断荷重
(kN)
製品質量
(kg/m)
4 0.5 4.3 12 5.2 15.7 25 0.36
6 1.2 6.4 18 7.8 37.5 60 0.85
8 2.0 8.5 24 10.4 62.5 100 1.5
10 3.2 10.7 30 13.0 100.0 160 2.4
13 5.2 13.7 39 17.0 162.5 260 4.0
16 8.0 16.7 48 21.0 250.0 400 6.0
20 12.8 20.8 60 26.0 395.0 630 9.5
22 16.0 22.8 66 28.6 500.0 800 12.3
28 25.0 28.0 84 37.0 772.0 1240 18.6

吊り方と荷重一覧表

安全率5倍

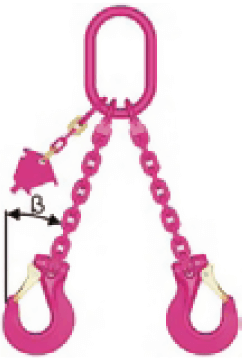

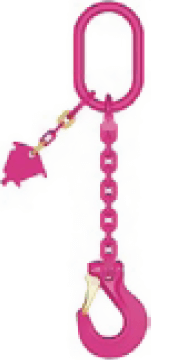

■ICE(G120)、VIP(G100)の使用荷重比較表

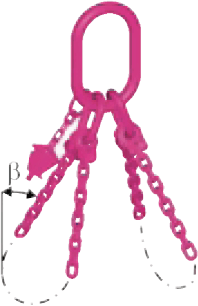

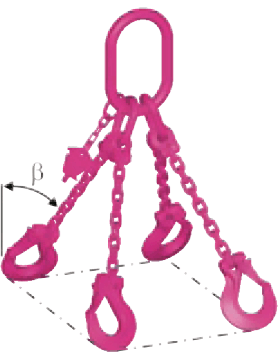

  シングル ダブル 3本・4本吊 エンドレス
吊り方
外角β 0-30° >30-45° >45-60° 0-30° >30-45° >45-60° -
モード係数 1.00 1.73 1.40 1.00 2.60 2.10 1.50 1.60
チェーン呼び径 グレード
φ4 VIP 0.50 0.87 0.70 0.50 1.30 1.05 0.75 0.80
ICE 0.64 1.10 0.89 0.64 1.66 1.36 0.94 1.00
φ6 VIP 1.20 2.08 1.68 1.20 3.12 2.52 1.80 1.92
ICE 1.44 2.49 2.02 1.44 3.74 3.02 2.16 2.30
φ8 VIP 2.00 3.46 2.80 2.00 5.20 4.20 3.00 3.20
ICE 2.40 4.15 3.36 2.40 6.24 5.04 3.60 3.84
φ10 VIP 3.20 5.54 4.48 3.20 8.32 6.72 4.80 5.12
ICE 4.00 6.92 5.60 4.00 10.40 8.40 6.00 6.40
φ13 VIP 5.36 9.27 7.50 5.36 13.94 11.26 8.04 8.58
ICE 6.40 11.07 8.96 6.40 16.64 13.44 9.60 10.24
φ16 VIP 8.00 13.84 11.20 8.00 20.80 16.80 12.00 12.80
ICE 10.00 17.30 14.00 10.00 26.00 21.00 15.00 16.00
φ20 VIP 12.80 22.14 17.92 12.80 33.28 26.88 19.20 20.48
φ22 VIP 16.00 27.68 22.40 16.00 41.60 33.60 24.00 25.60
φ28 VIP 25.20 43.60 35.28 25.20 65.52 52.92 37.80 40.32

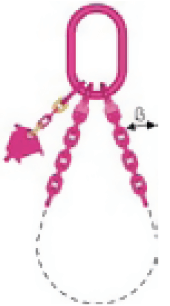

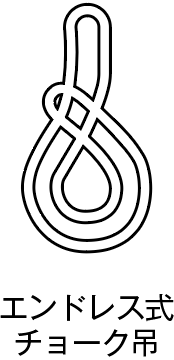

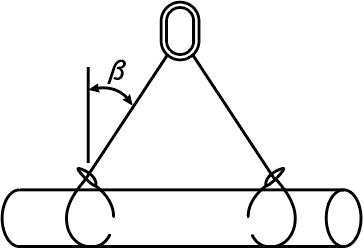

  バスケット チョーク吊
吊り方
  シングル ダブル シングル ダブル
外角β 0-45° >45-60° 0-45° >45-60° 0-45° >45-60°
モード係数 1.10 0.80 1.70 1.20 0.80 1.10 0.80
チェーン呼び径 グレード
φ4 VIP 0.55 0.40 0.85 0.60 0.40 0.55 0.40
ICE 0.70 0.51 1.08 0.76 0.51 0.70 0.51
φ6 VIP 1.32 0.96 2.04 1.44 0.96 1.32 0.96
ICE 1.58 1.15 2.45 1.73 1.15 1.58 1.15
φ8 VIP 2.20 1.60 3.40 2.40 1.60 2.20 1.60
ICE 2.64 1.92 4.08 2.88 1.92 2.64 1.92
φ10 VIP 3.52 2.56 5.44 3.84 2.56 3.52 2.56
ICE 4.40 3.20 6.80 4.80 3.20 4.40 3.20
φ13 VIP 5.90 4.29 9.11 6.43 4.29 5.90 4.29
ICE 7.04 5.12 10.88 7.68 5.12 7.04 5.12
φ16 VIP 8.80 6.40 13.60 9.60 6.40 8.80 6.40
ICE 11.00 8.00 17.00 12.00 8.00 11.00 8.00
φ20 VIP 14.08 10.24 21.76 15.36 10.24 14.08 10.24
φ22 VIP 17.60 12.80 27.20 19.20 12.80 17.60 12.80
φ28 VIP 27.72 20.16 42.84 30.24 20.16 27.72 20.16

■備考

重心バランスの取れない吊り荷の場合、上記使用荷重表から50%ダウンさせてください。
温度 200℃までの温度では荷重減少はありません。
グレード -60℃から200℃ 200℃を超え250℃まで 250℃を超え300℃まで 300℃を超え380℃まで
VIP 100% 90% 75% 60%
ICE 100% 90% 60% 使用不可

EN818及び1677にて要求される、150%の使用荷重で20,000回の繰返し疲労テストを満たしています。

◎ICEグレード(等級12)については「ICE(アイス)グレード120スリングチェーンシリーズカタログ」がございますのでお問い合わせください。

RUD製品RUD VIP スリングチェーンシステム

[an error occurred while processing this directive]

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
