• 型番

    RW VLBG

  • 受注製作

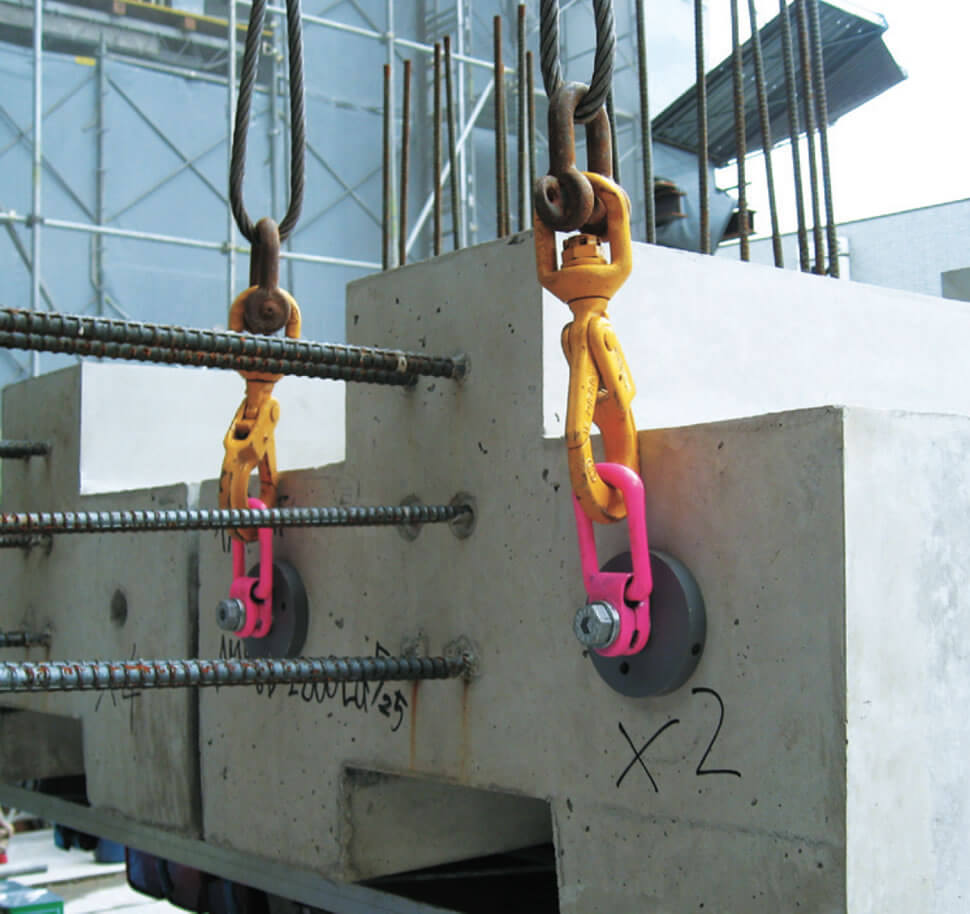

座彫りなどのある強度の出ないコンクリート製品に使える、ロードリングの座金付きタイプです。

コンクリート製品でのご使用では、標準座金面積の3倍以上を確保出来る座金が必要でコンクリート表面に密着することが必要です。ボルト交換が可能です。

ロードリング ワッシャーボルト

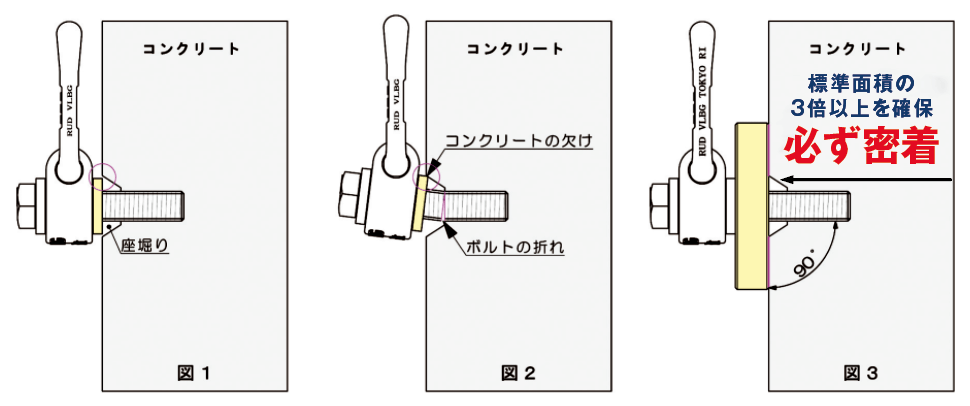

取り付け図

  • アンカーの引抜強度が充分であるかご確認ください。
  • アンカーの周囲に座堀りがどの程度あるか確認ください。
  • ロードリング標準座金では、コンクリートを傷つけたり、ボルトが折れる恐れがあります。(図2)
  • コンクリート製品でのご使用では、標準座金面積の3倍以上を確保出来る座金が必要で
    コンクリート表面に密着することが必要です。(図3)
  • アンカーがコンクリート表面に対して垂直に挿入されているかご確認ください。(図3)

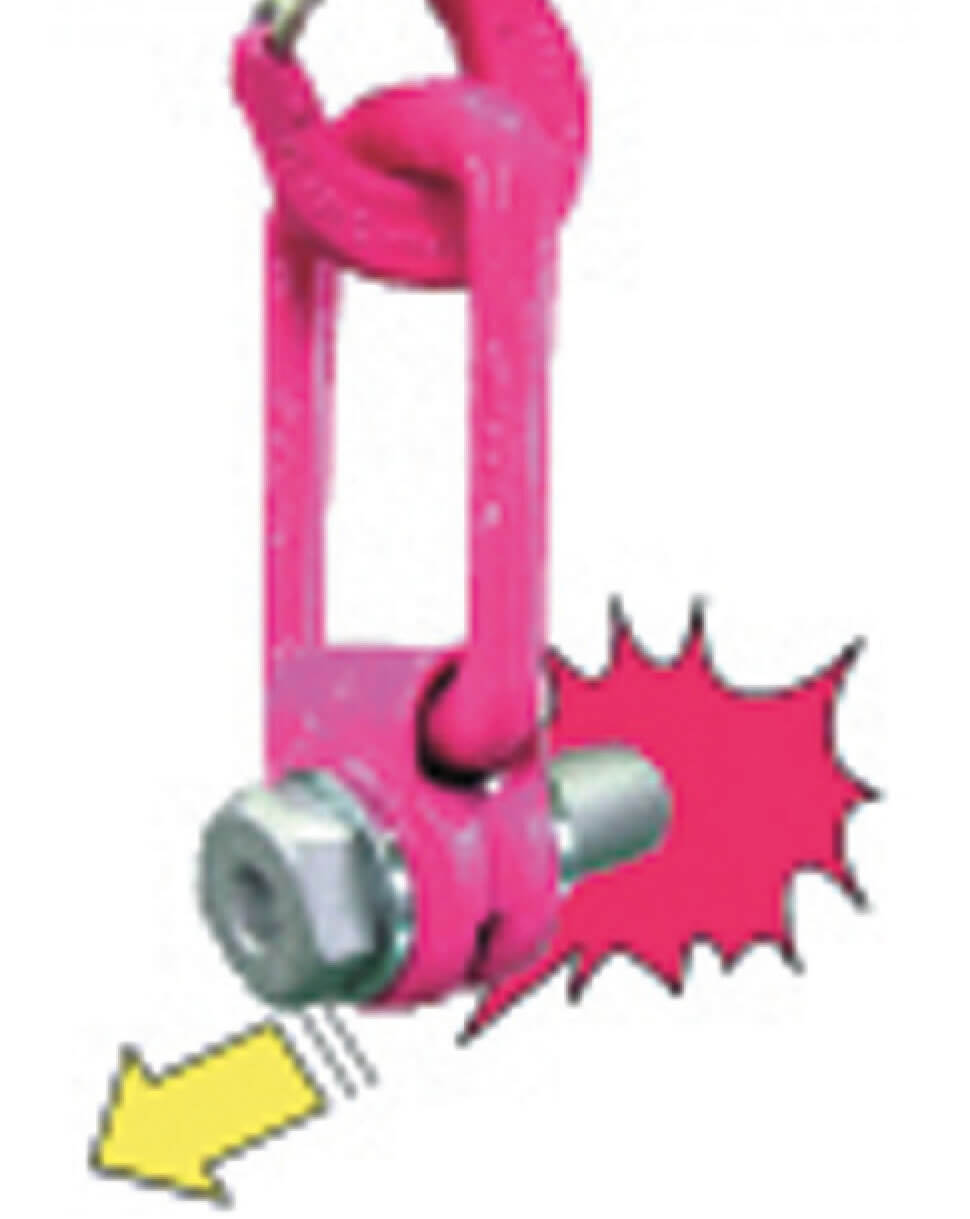

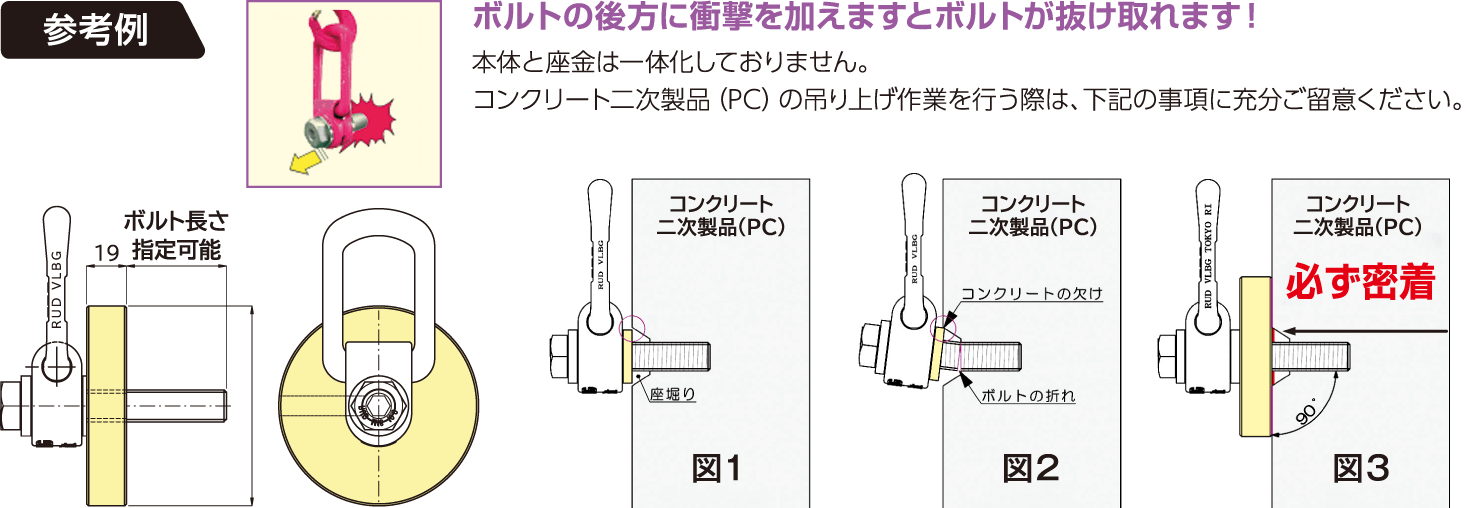

ボルトの後方に衝撃を加えますとボルトが抜け取れます!

本体と座金は一体化しておりません。

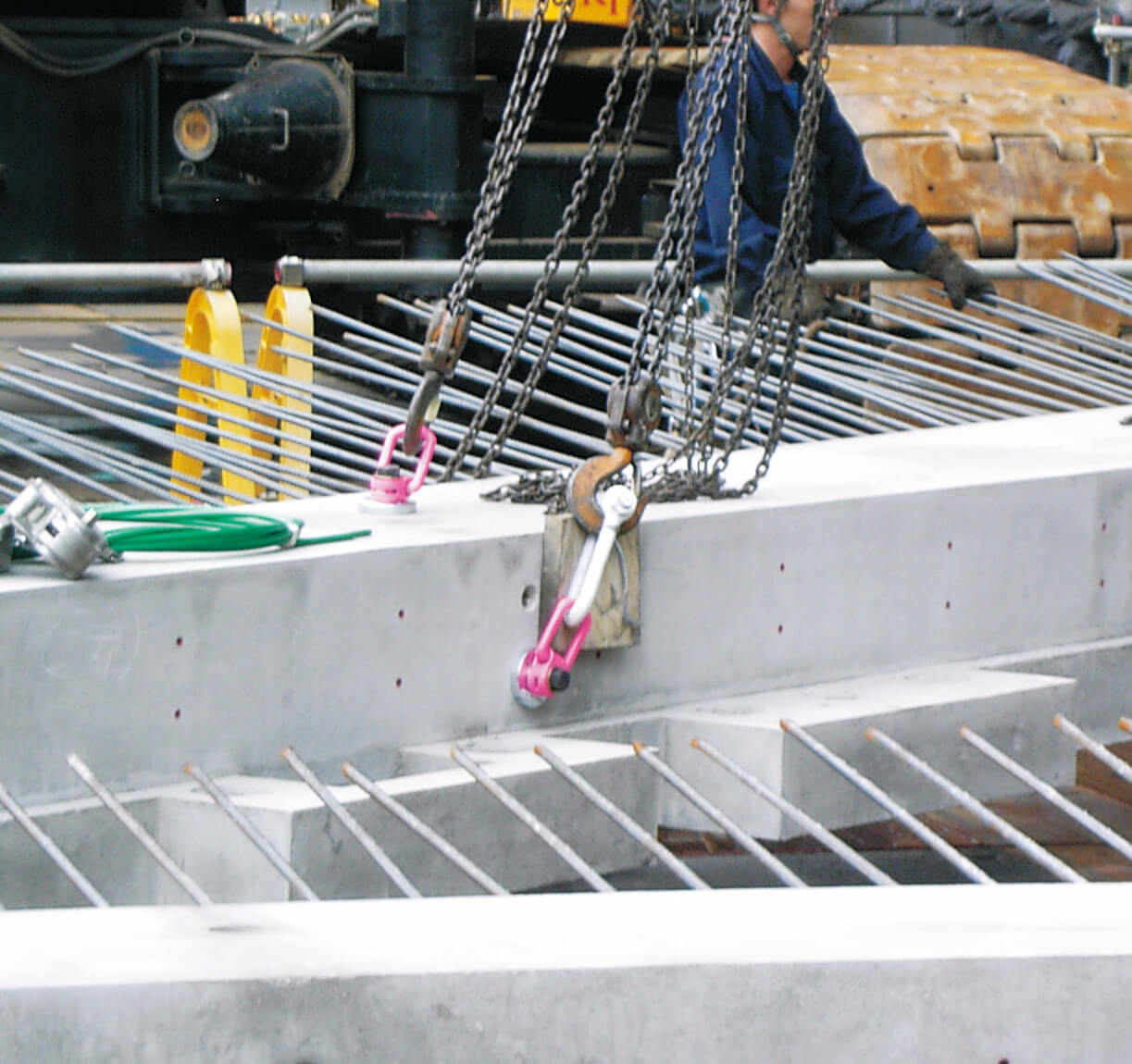

コンクリート製品の吊り上げ作業を行う際は、右記の事項に充分ご留意ください。

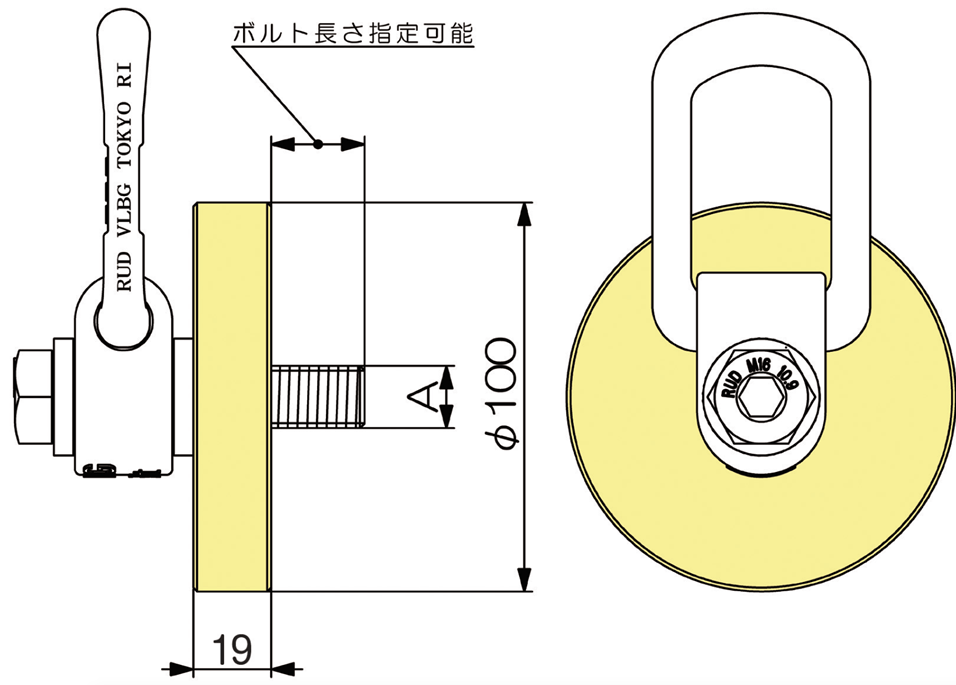

寸法図

寸法図
型番 ボルト径 A 基本使用荷重(t) 製品質量(kg)
RWVLBG M16 1.6 1.6
RWVLBG M20 2.8 2.5
RWVLBG M24 3.6 2.9
  • ※ 製品質量は、ボルトの長さで変わります。
  • ※ その他ボルトはお問い合わせください。

ロードリングの吊り方向における最大荷重表は、ロードリングプラス仕様表に記載がございます。

吊り金具ロードリング ワッシャーボルト

カタログ / 図面 / 取扱説明書 / 点検表

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
