製品質量
430
kg -
製品コード
NC-20
-
リース
吊り荷の向きを［誘導］［ロック］
外壁材・大梁の取り付け時など、開口部からの資材の取り出し入れの誘導に使用
タワークレーン専用

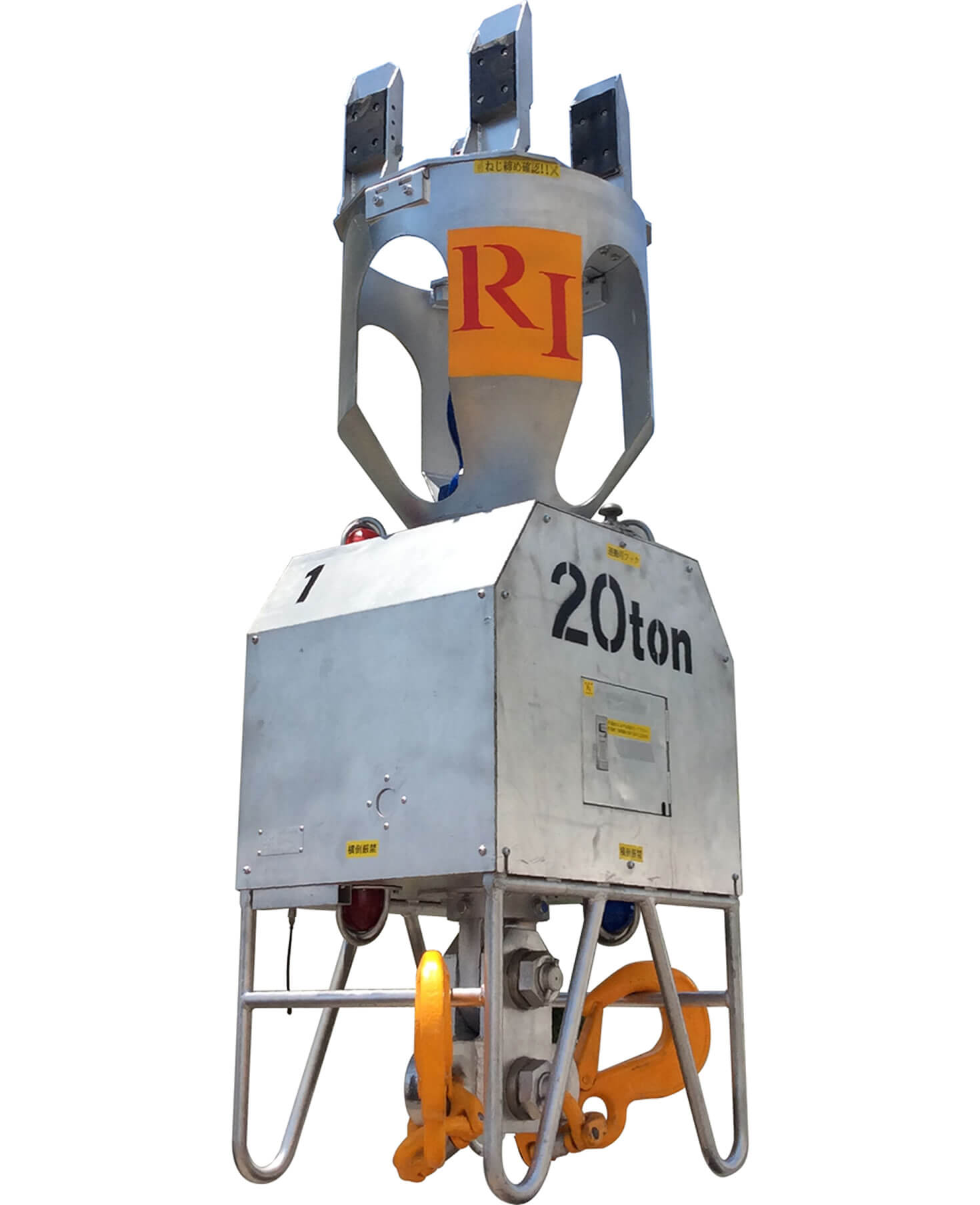

無線操作式 回転誘導装置
タワークレーンの巻き上げワイヤのねじれ復元力を反力として、クレーンオペレーターが吊り荷の回転誘導を操作します。
シンプルな機構で小型軽量化を実現しました！
吊り荷の向きを誘導・ロック！
小型軽量
タワークレーンの機構を利用
外壁材・大梁の取り付け時や、
開口部からの出し入れの保持で活躍！

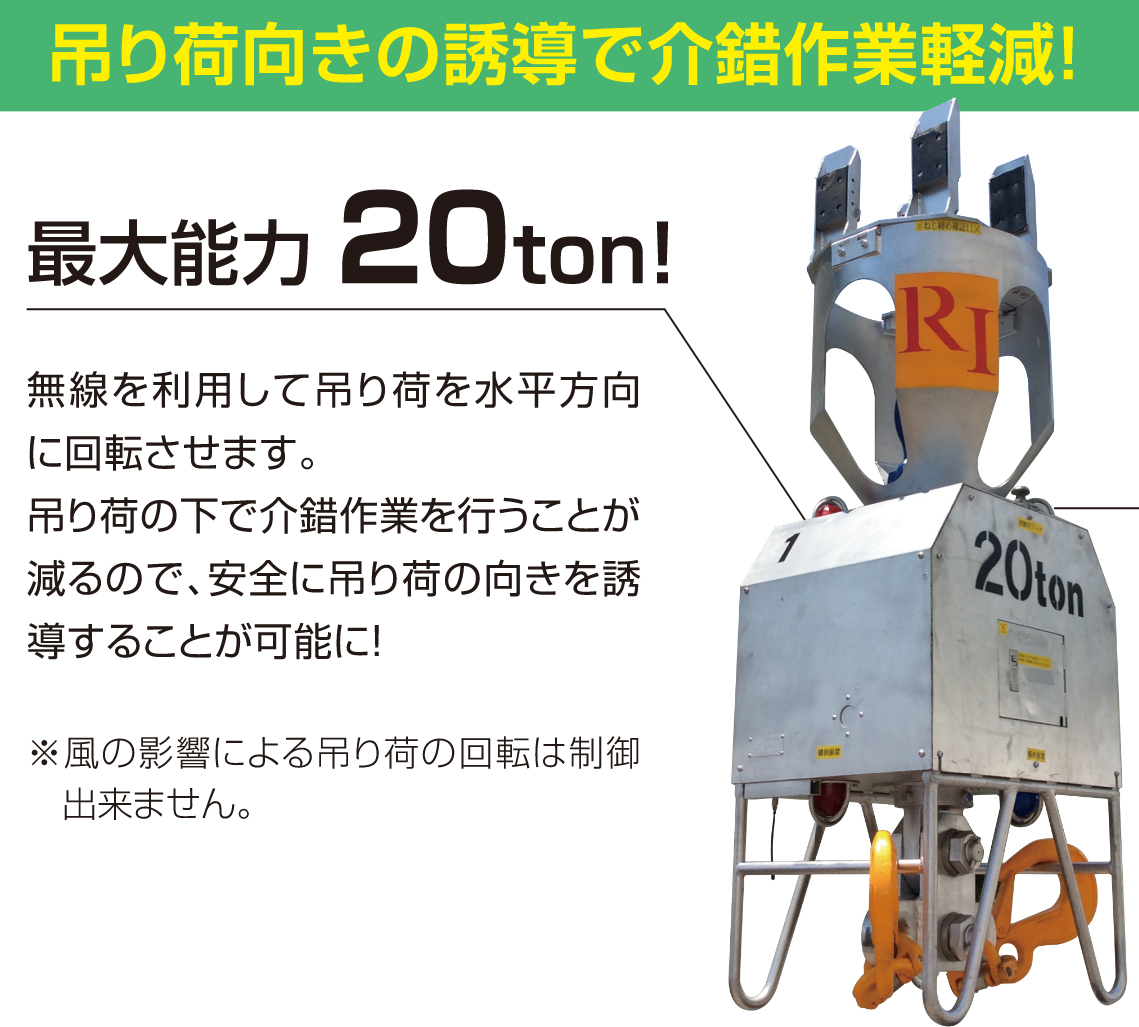

吊り荷向きの誘導で介錯作業軽減！
最大能力20ton
無線を利用して吊り荷を水平方向に回転させます。
吊り荷の下で介錯作業を行うことが減るので、安全に吊り荷の向きを誘導することが可能に！
※風の影響による吊り荷の回転は制御出来ません。

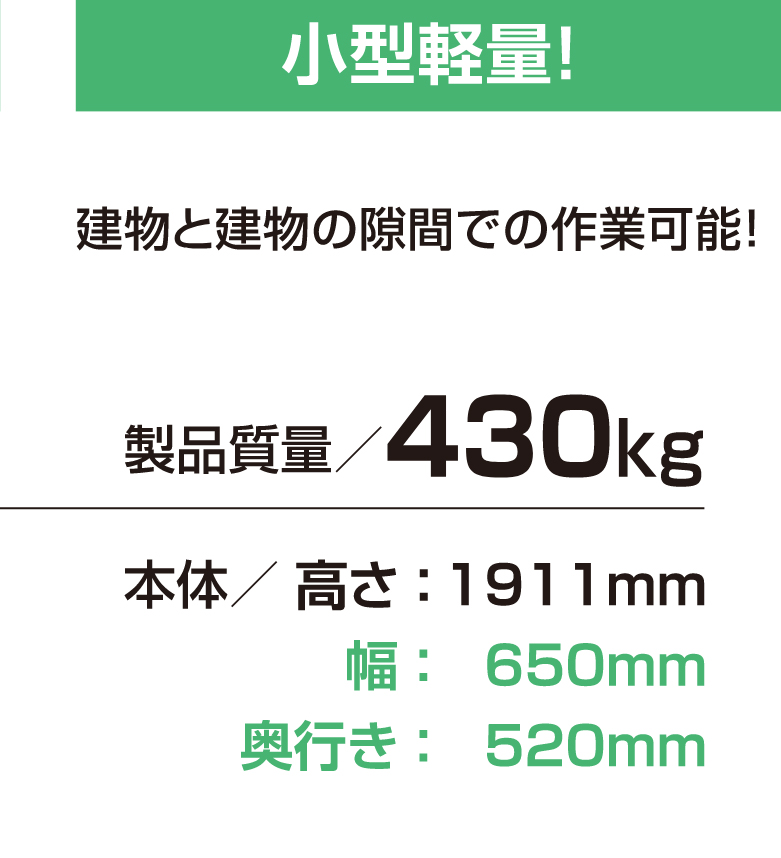

小型軽量！
建物と建物の隙間での作業可能！

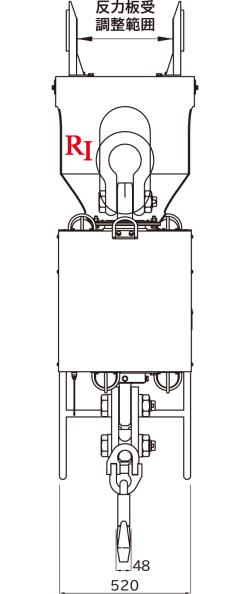

- 製品質量／430kg
- 本体／高さ：1911mm
- 幅：650mm
- 奥行き：520mm
製品仕様
| 最大使用荷重 | 20ton（10ton×2P） |
|---|---|
| 旋回時間 | 約20秒/90° |
| 旋回トルク | 160kg･m（瞬時最大200kg･m/ロック解除時の旋回摩擦トルクは1.5kg･m以下） |
| 必要電力 | AC100V(充電器内蔵) |
| 操作装置 | デジタル簡易無線局登録、到達距離見通し約1000m、フット式リモコン（13kg） |
注意事項
- 風の影響による吊り荷の回転は制御出来ません。
- タワークレーン以外のクレーンには使用出来ません。

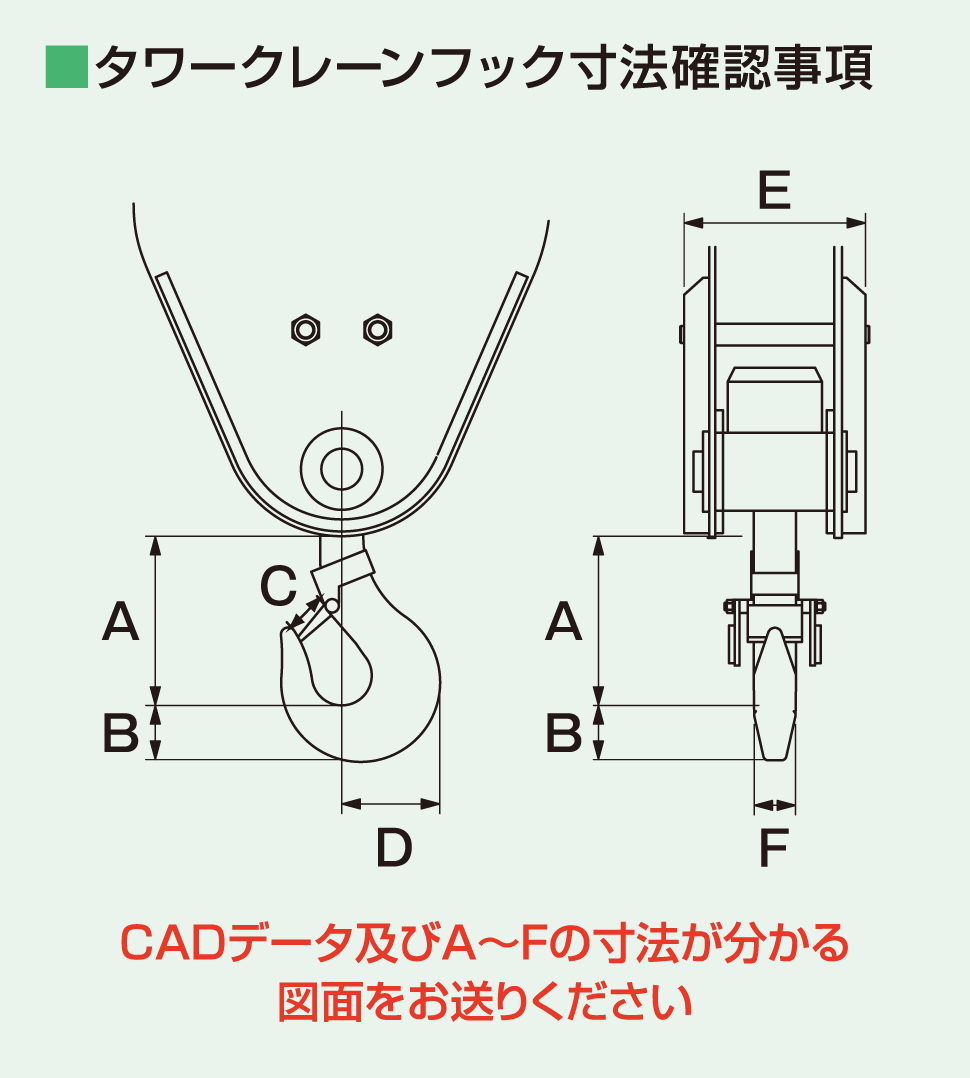

- 事前に嵌合の打ち合わせをしてください。

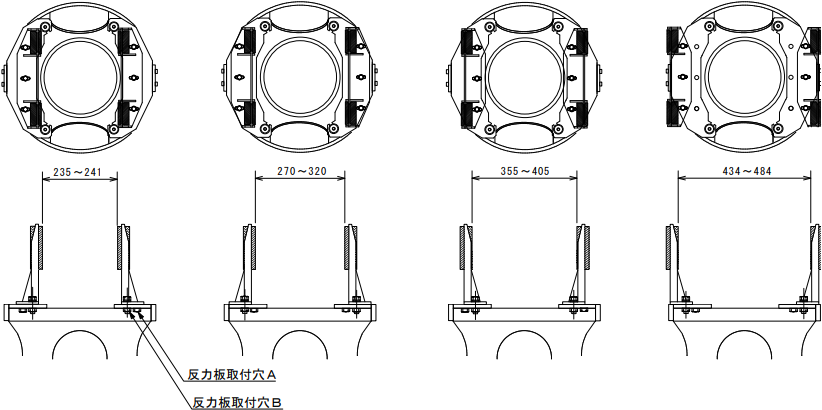

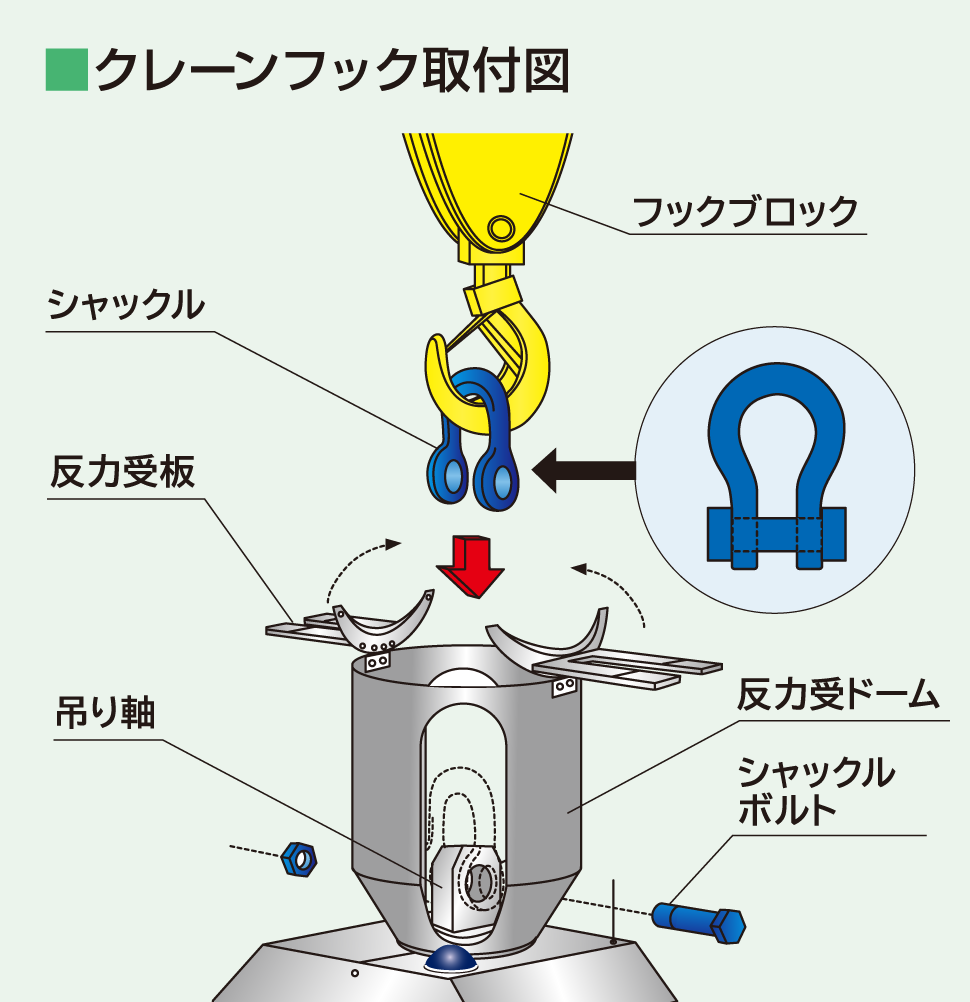

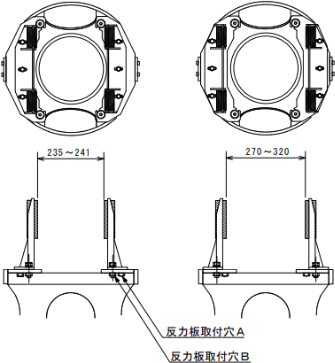

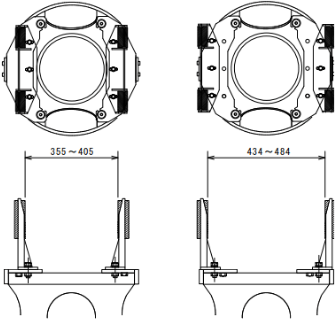

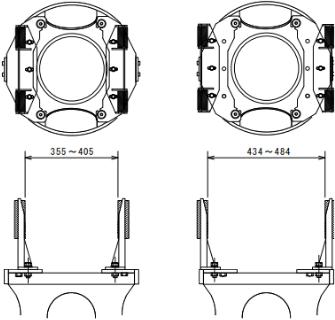

タワークレーンの機種により反力受ドームとシャックルの仕様変更がございます。 - タワークレーンのオペレーターが足元で操作します。
- 取扱説明書を必ず熟読し操作方法等を全て厳守してください。
フォークリフトでの移動はしないでください。
タワークレーンの機構を利用
タワークレーン

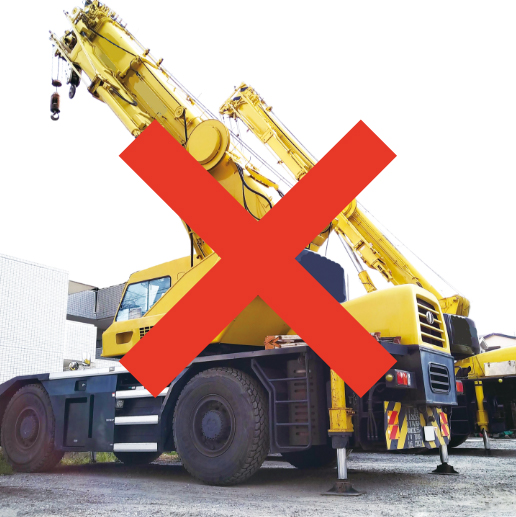

ラフタークレーン

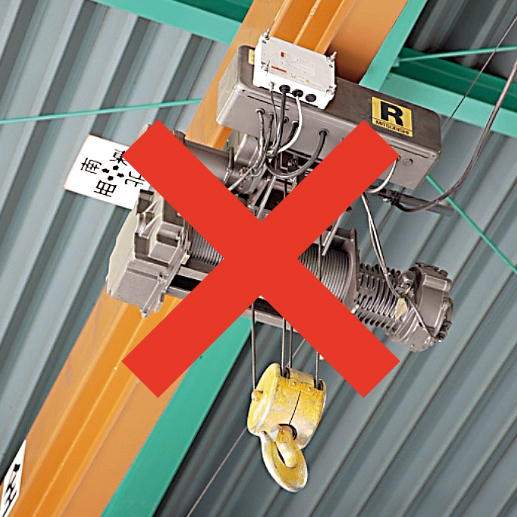

天井クレーン
にくるは、タワークレーン専用です
そのほかのクレーン、重機等では
利用出来ません
タワークレーン特有の巻き上げワイヤによるフックブロックの回転防止構造※を利用し、オペレーターの任意の方向へ誘導することが可能です。
※回転防止構造とは
ラフタークレーン天井クレーンフックブロックの回転防止には、Sより・Zよりワイヤロープが用いられており、その2本のワイヤロープが一定の間隔で独立しているため、より戻し力が相殺され、フックブロックの回転を防止している。（現在のタワークレーンでは殆どがこの方式）

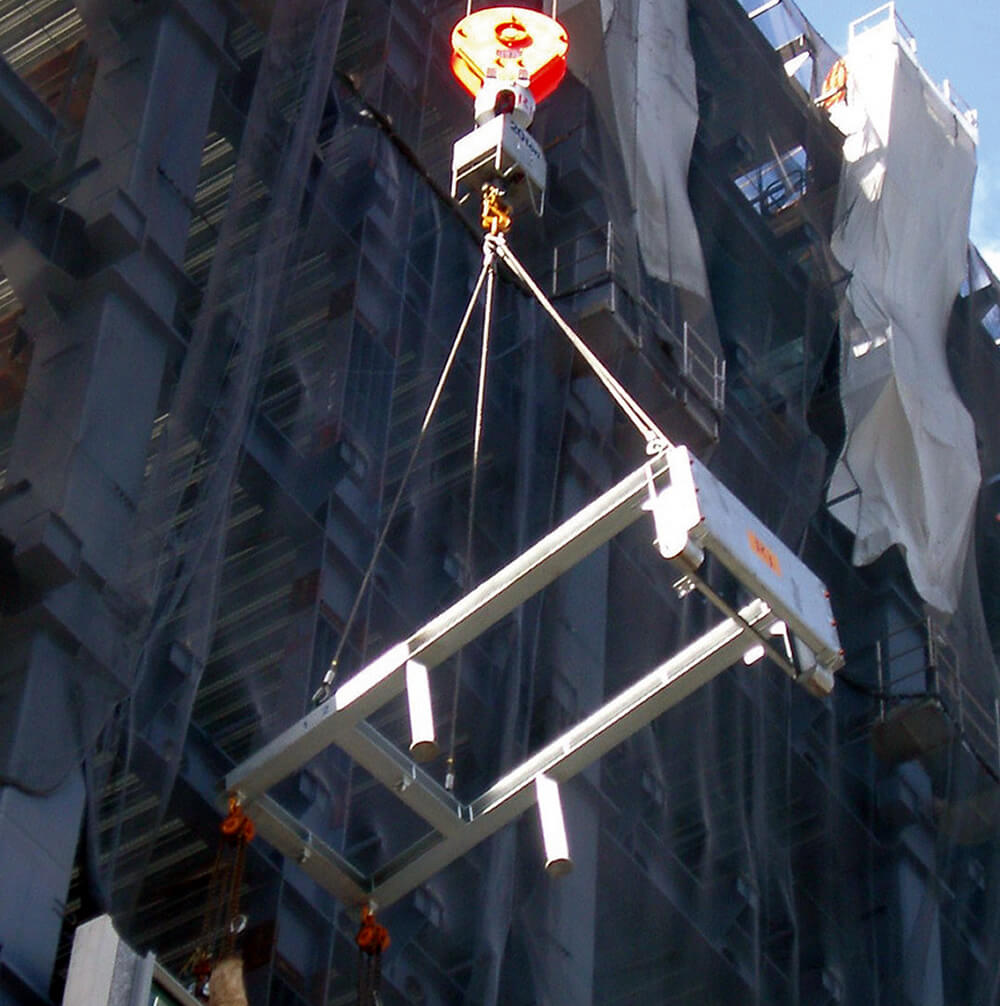

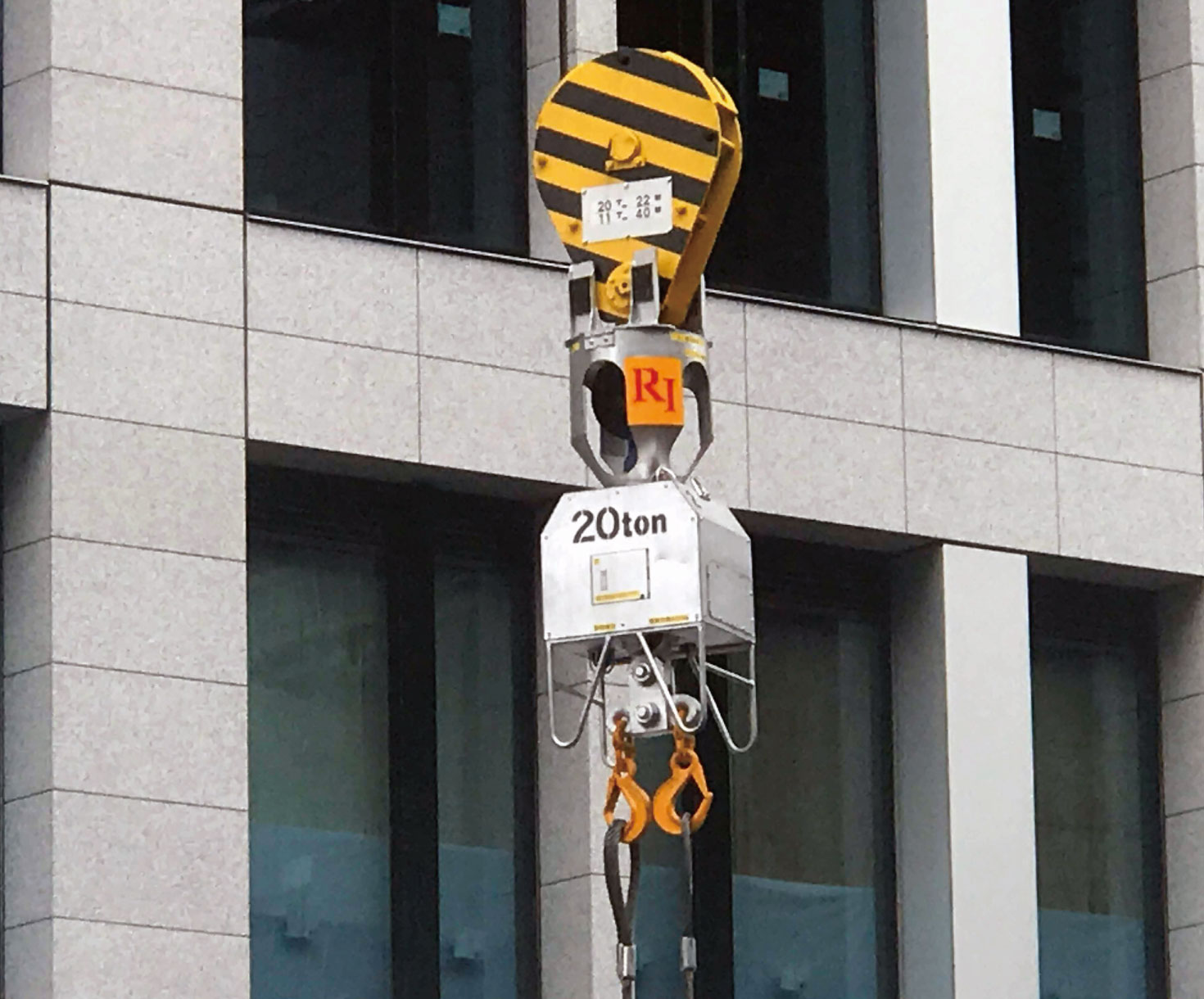

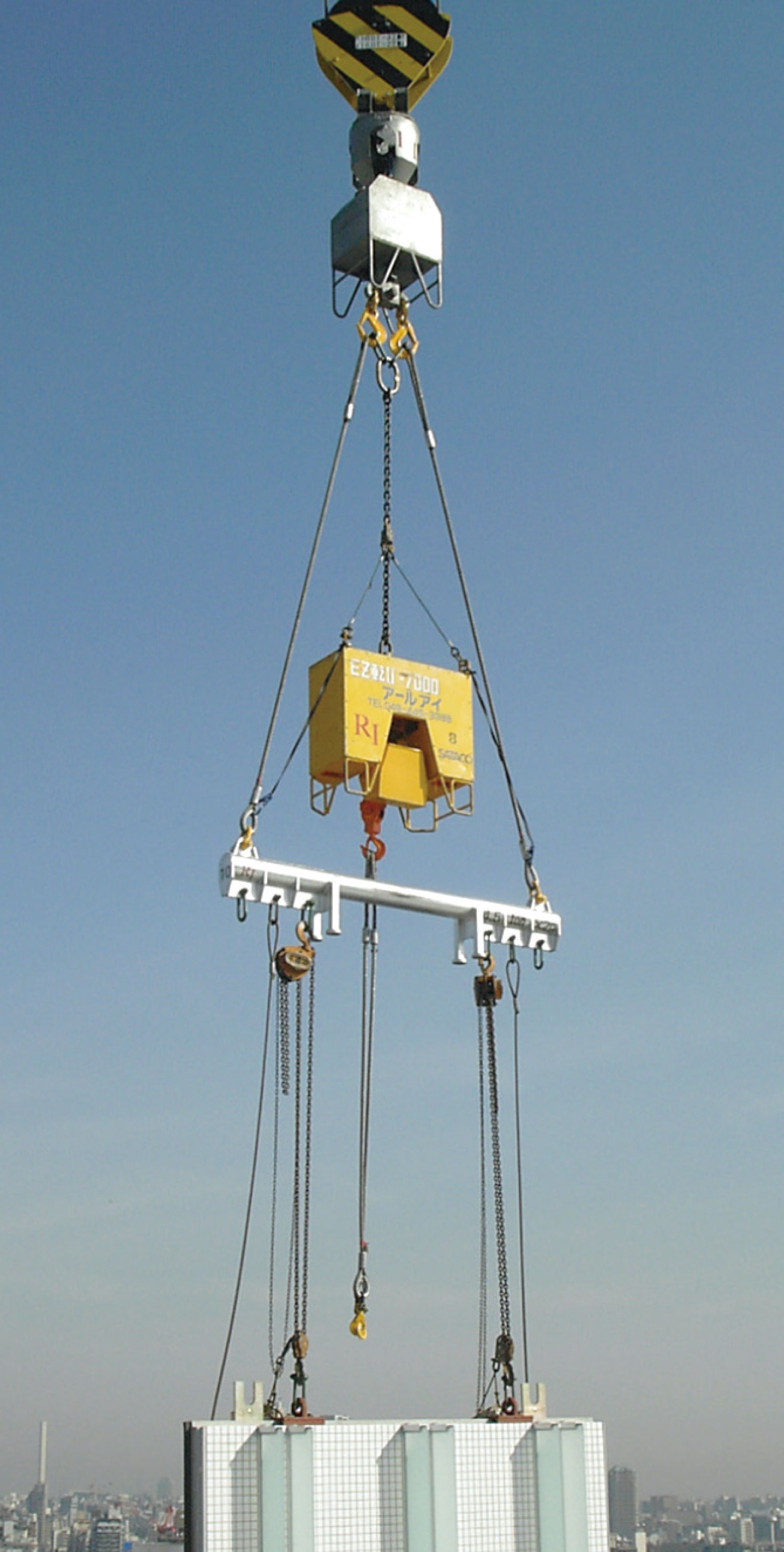

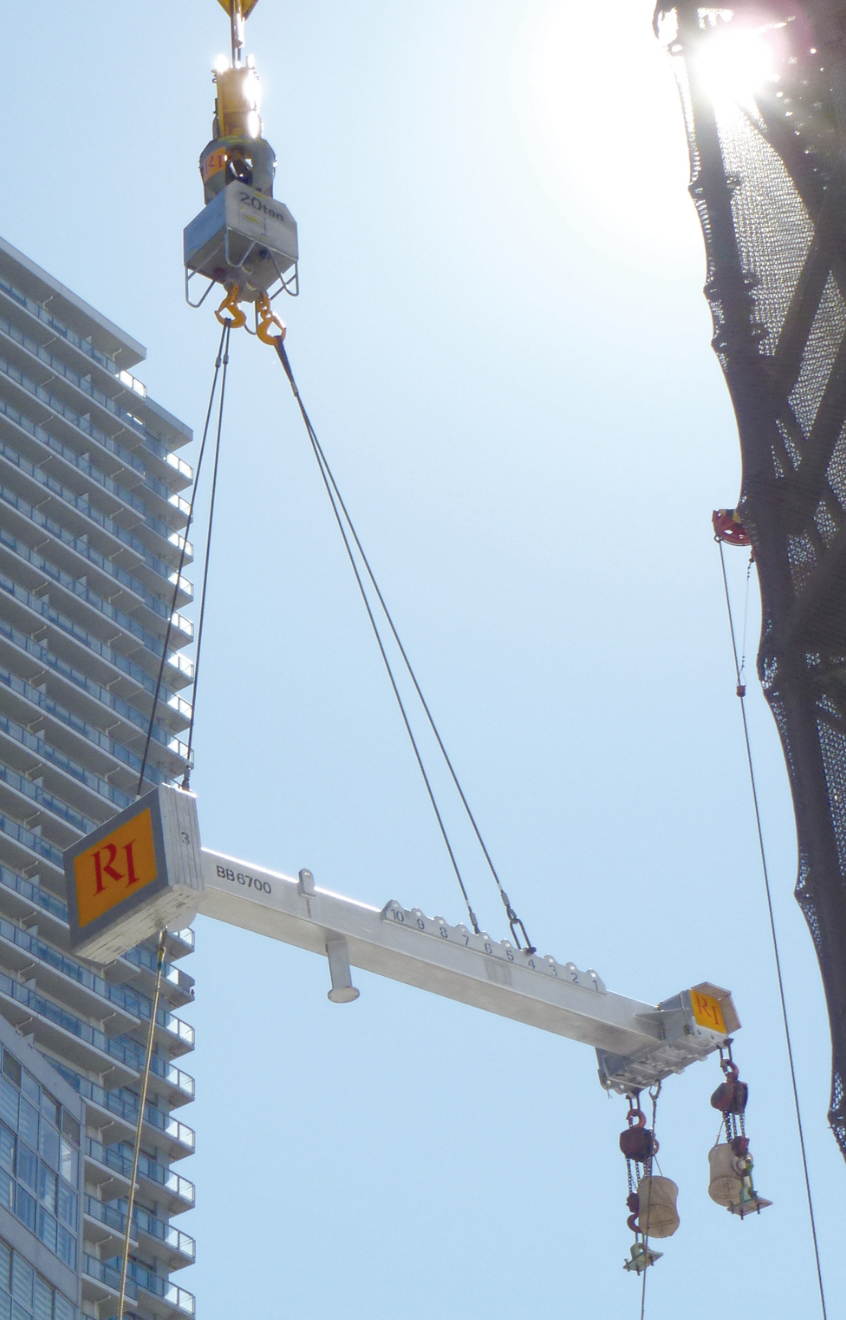

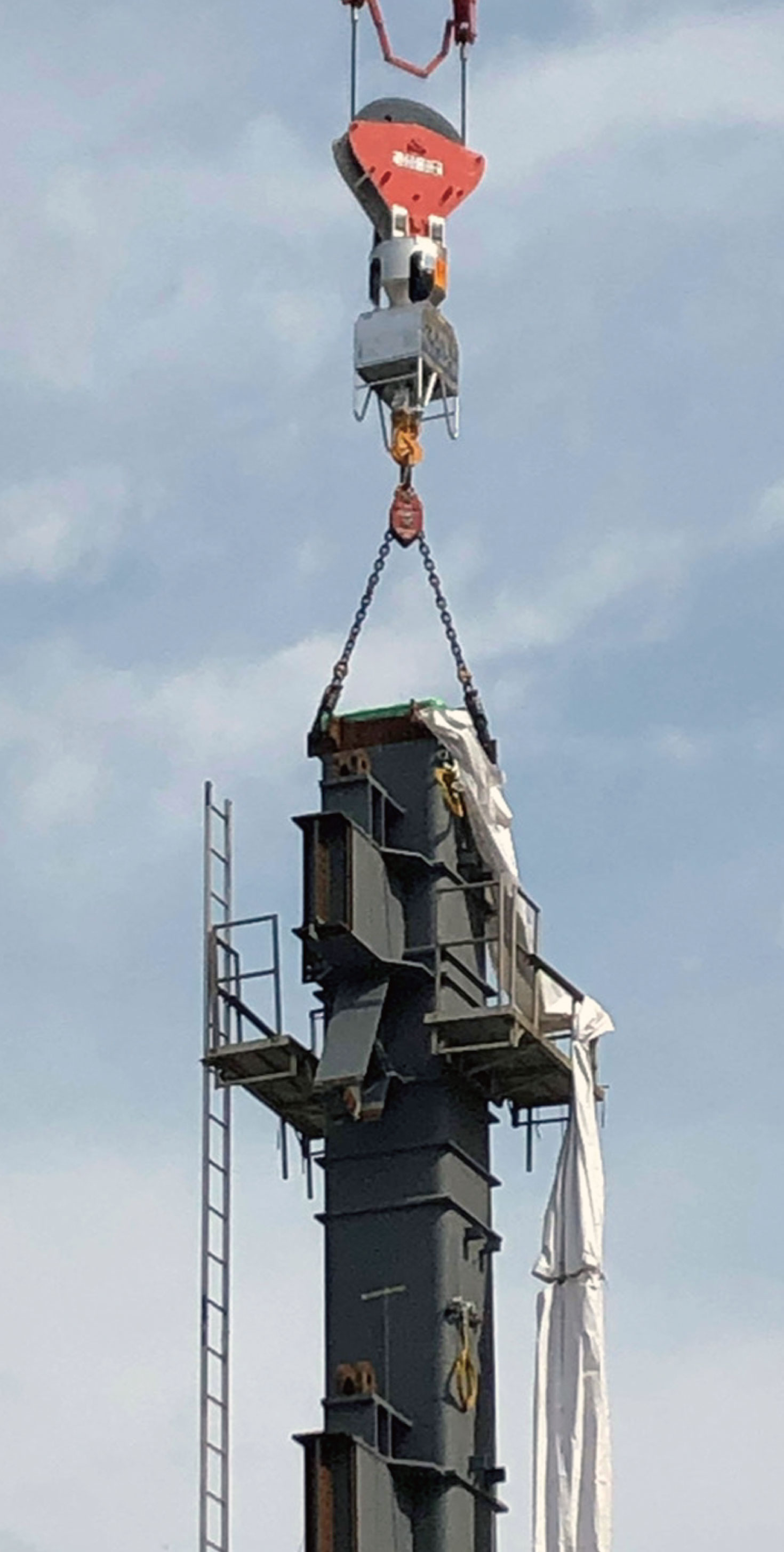

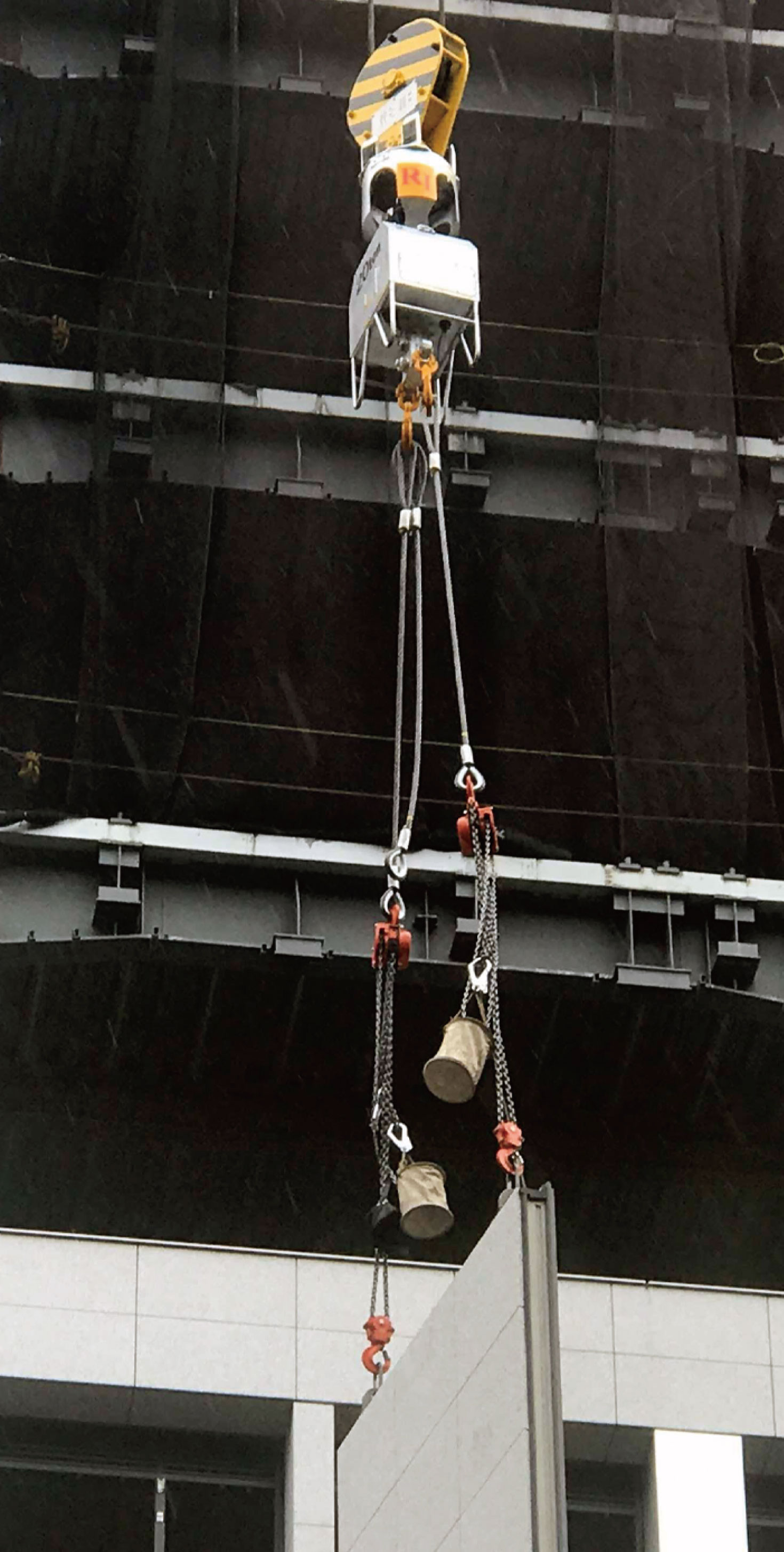

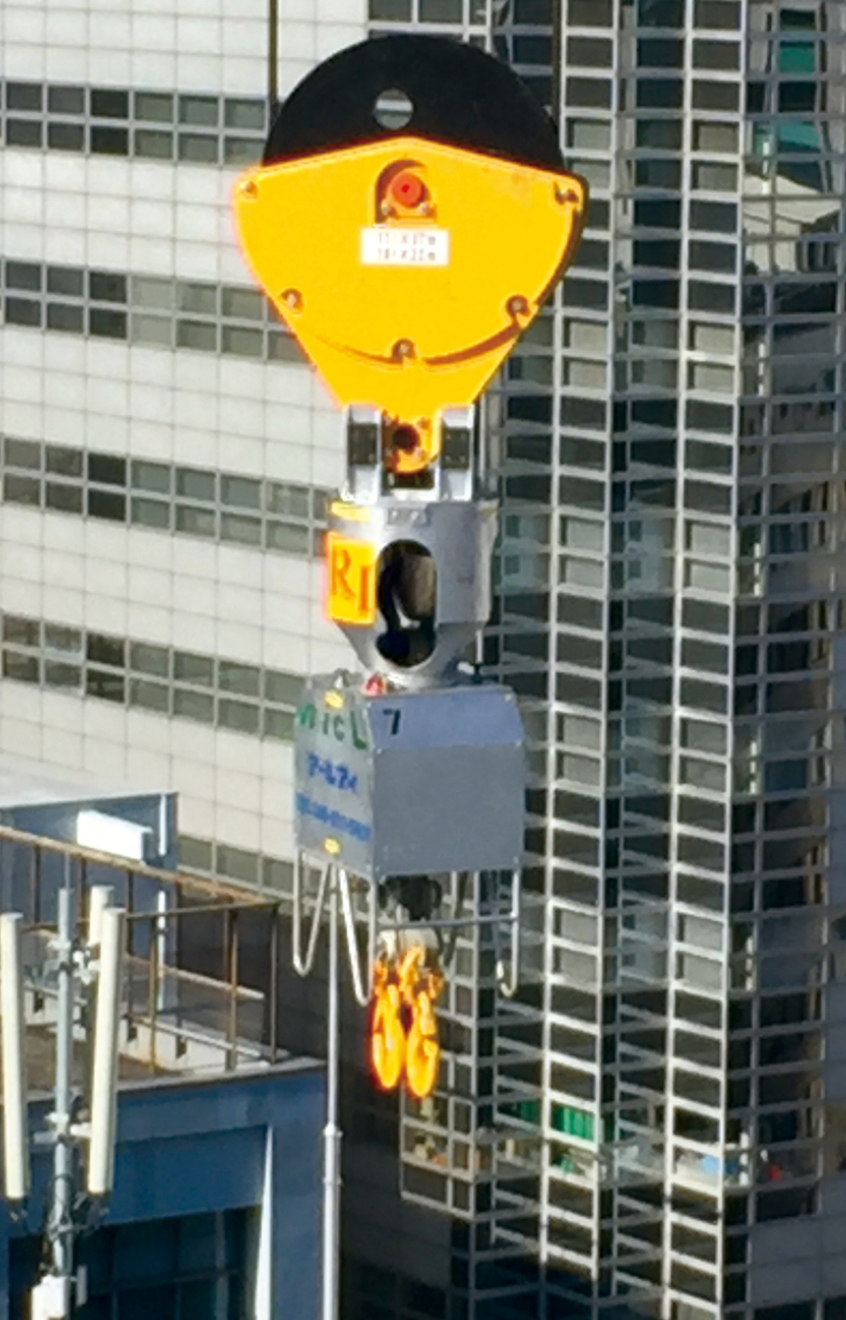

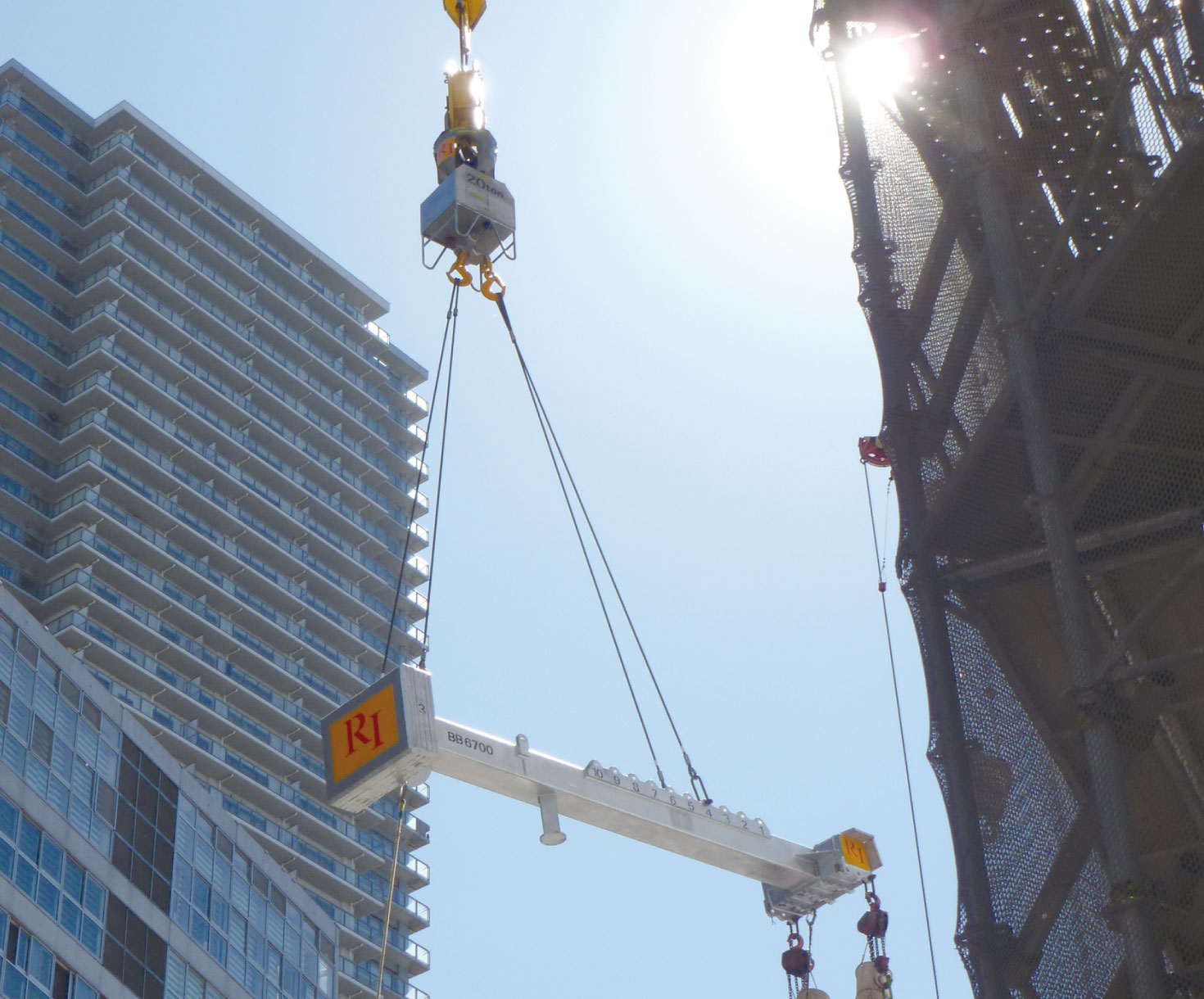

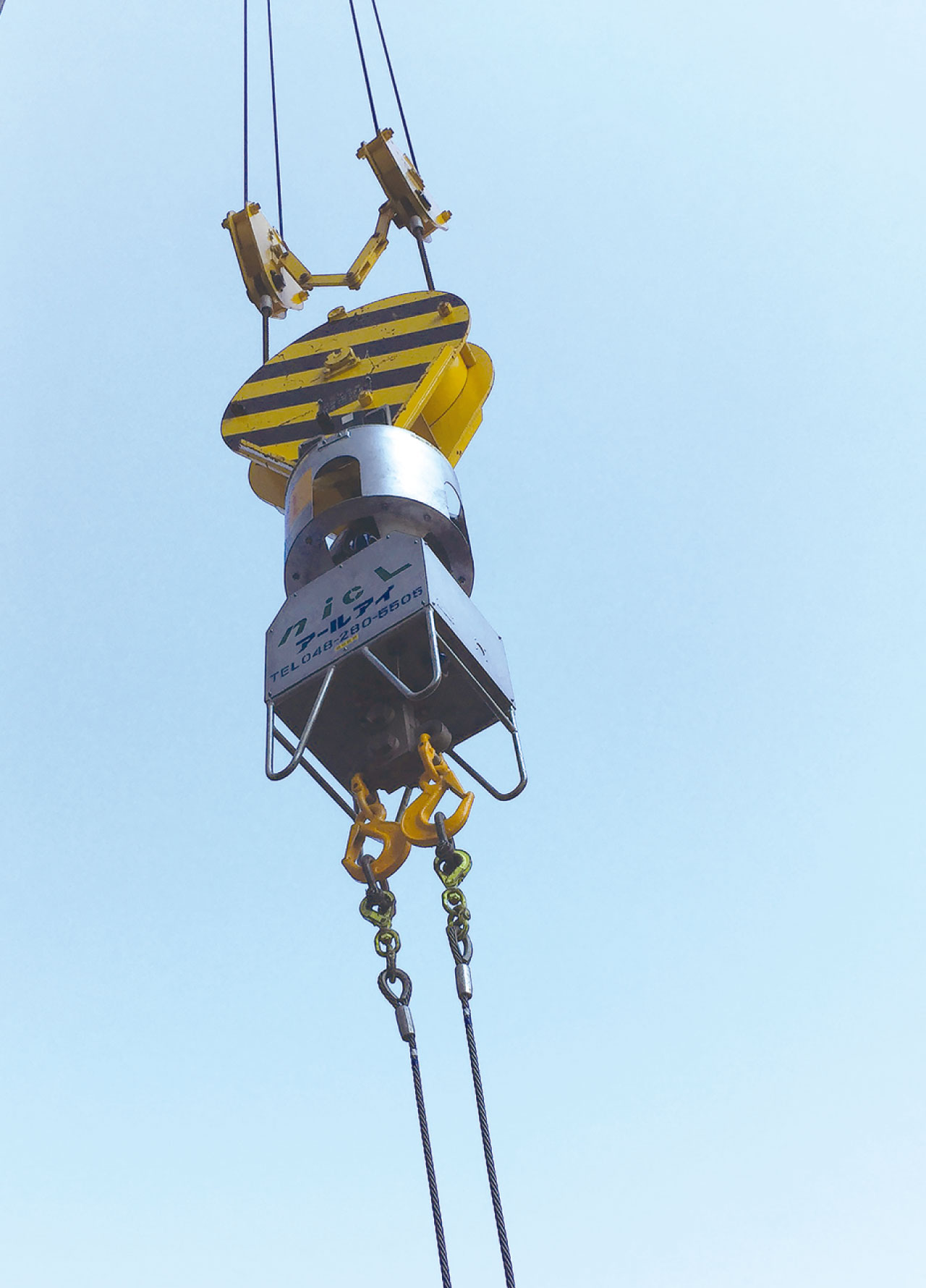

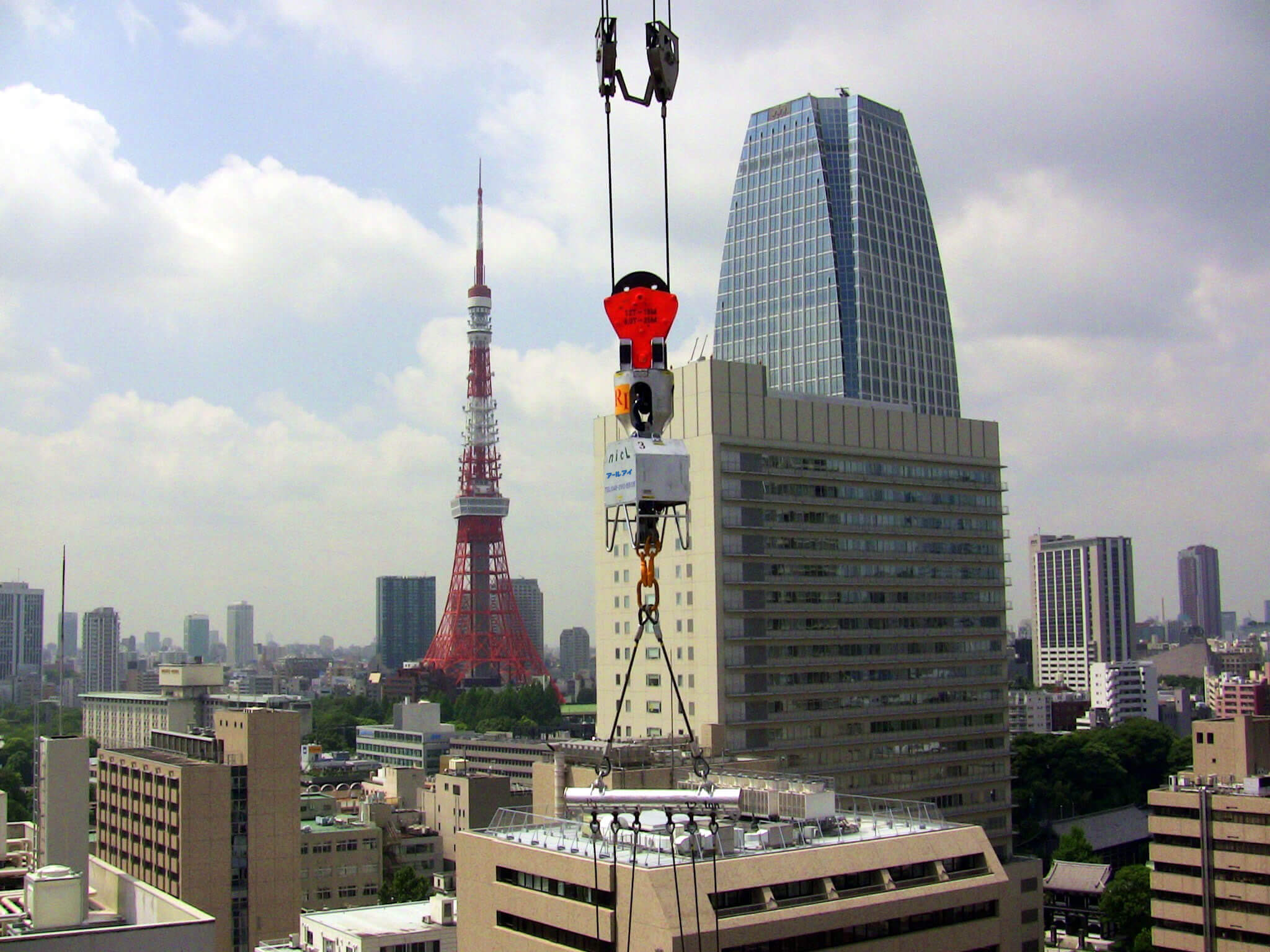

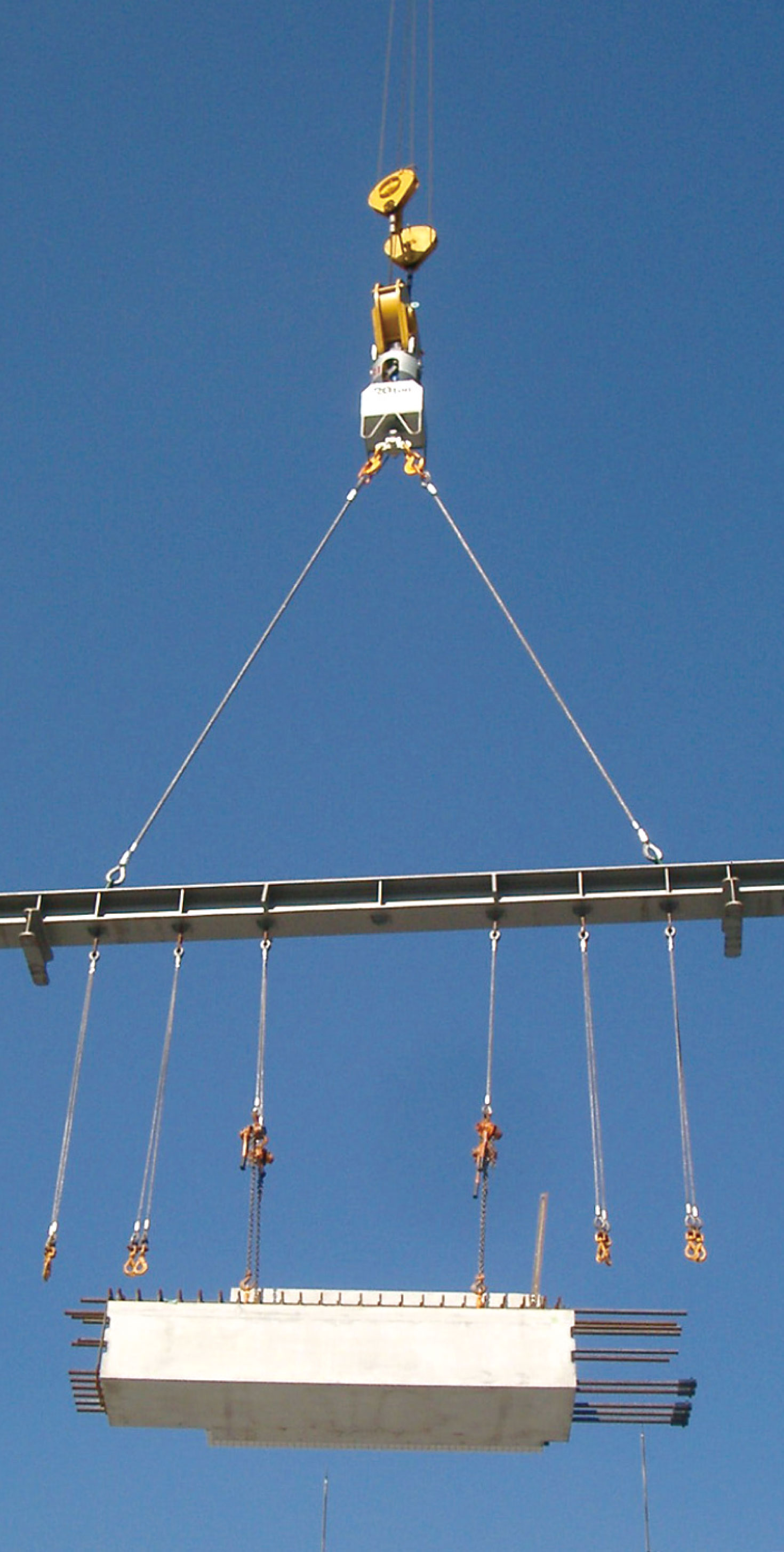

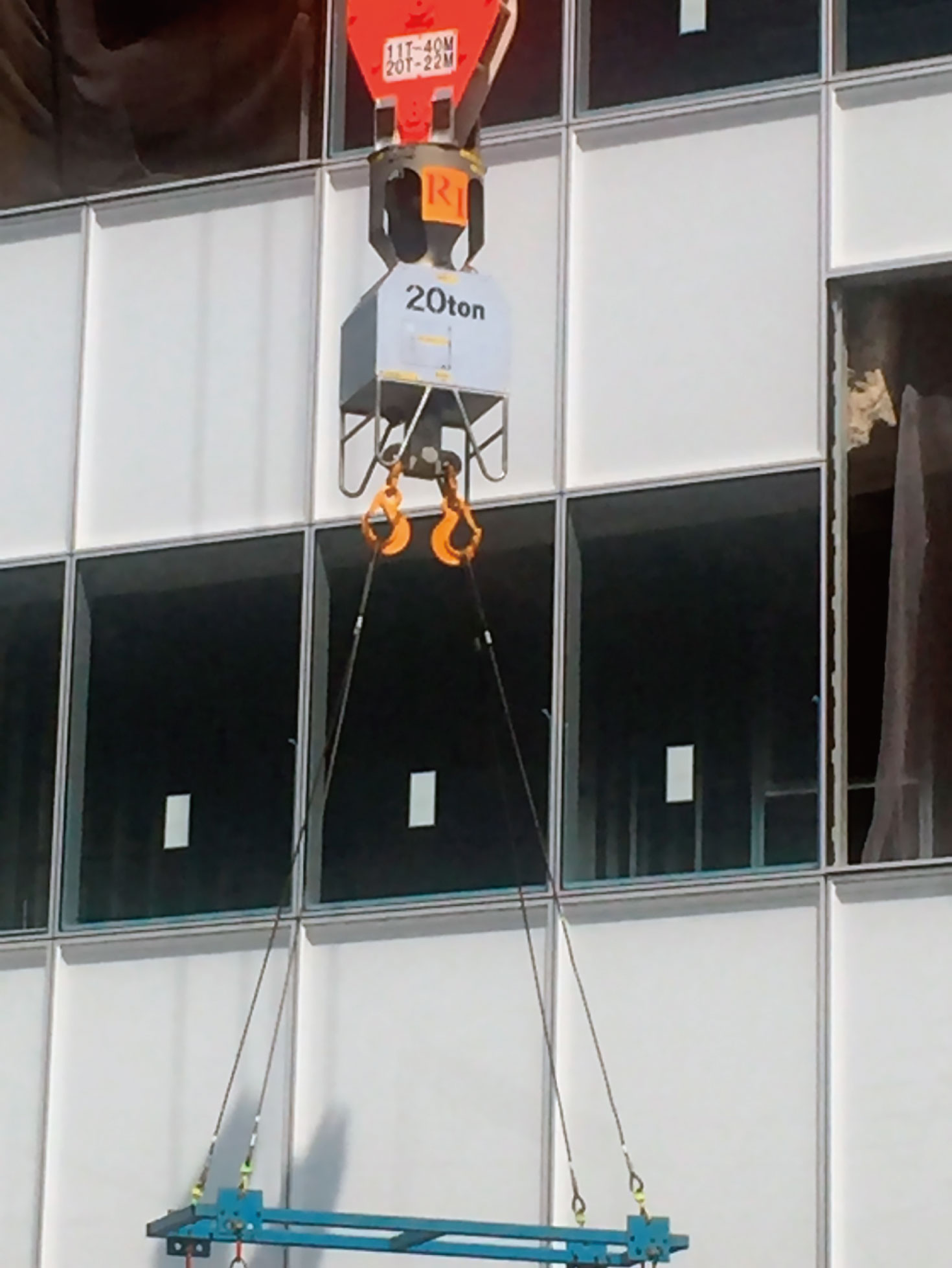

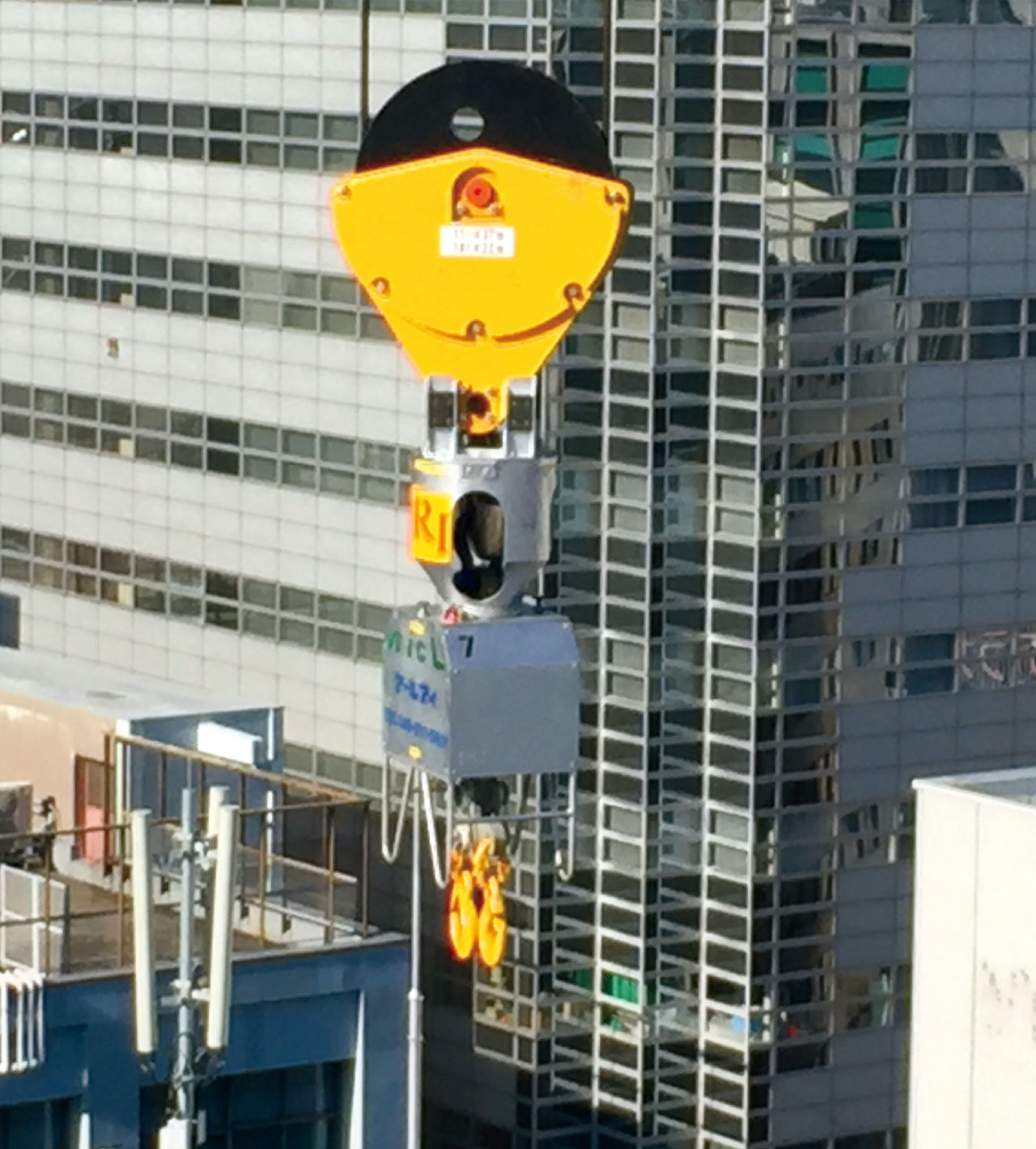

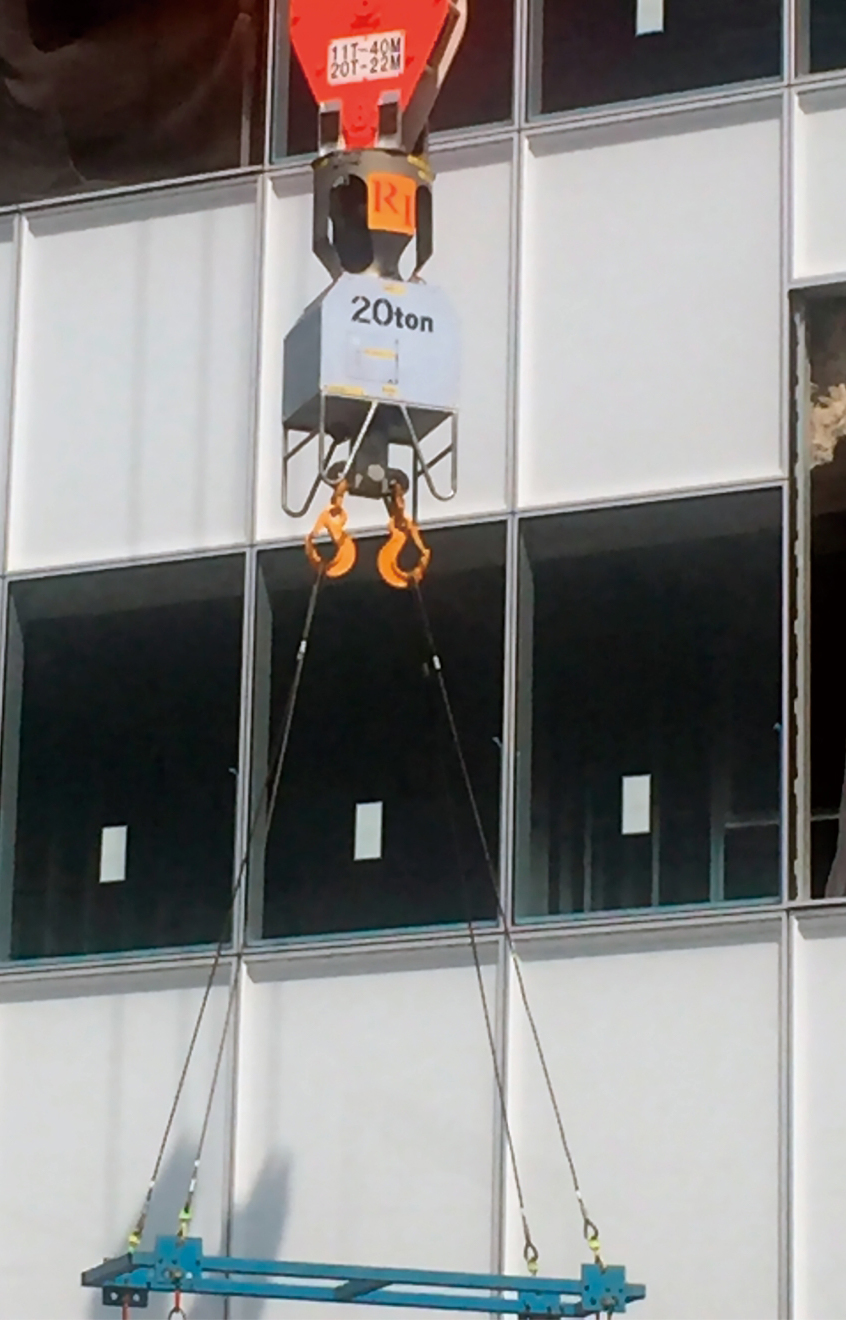

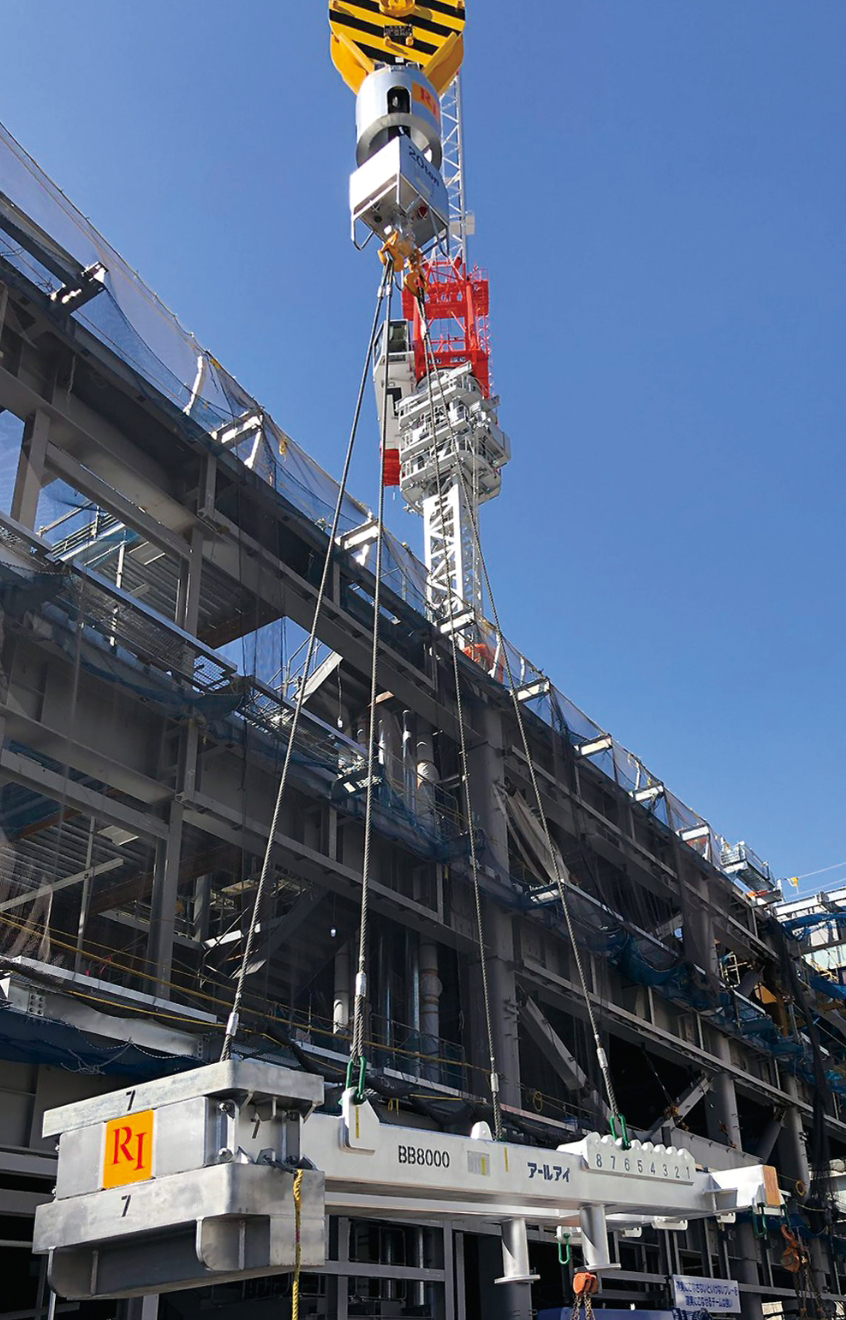

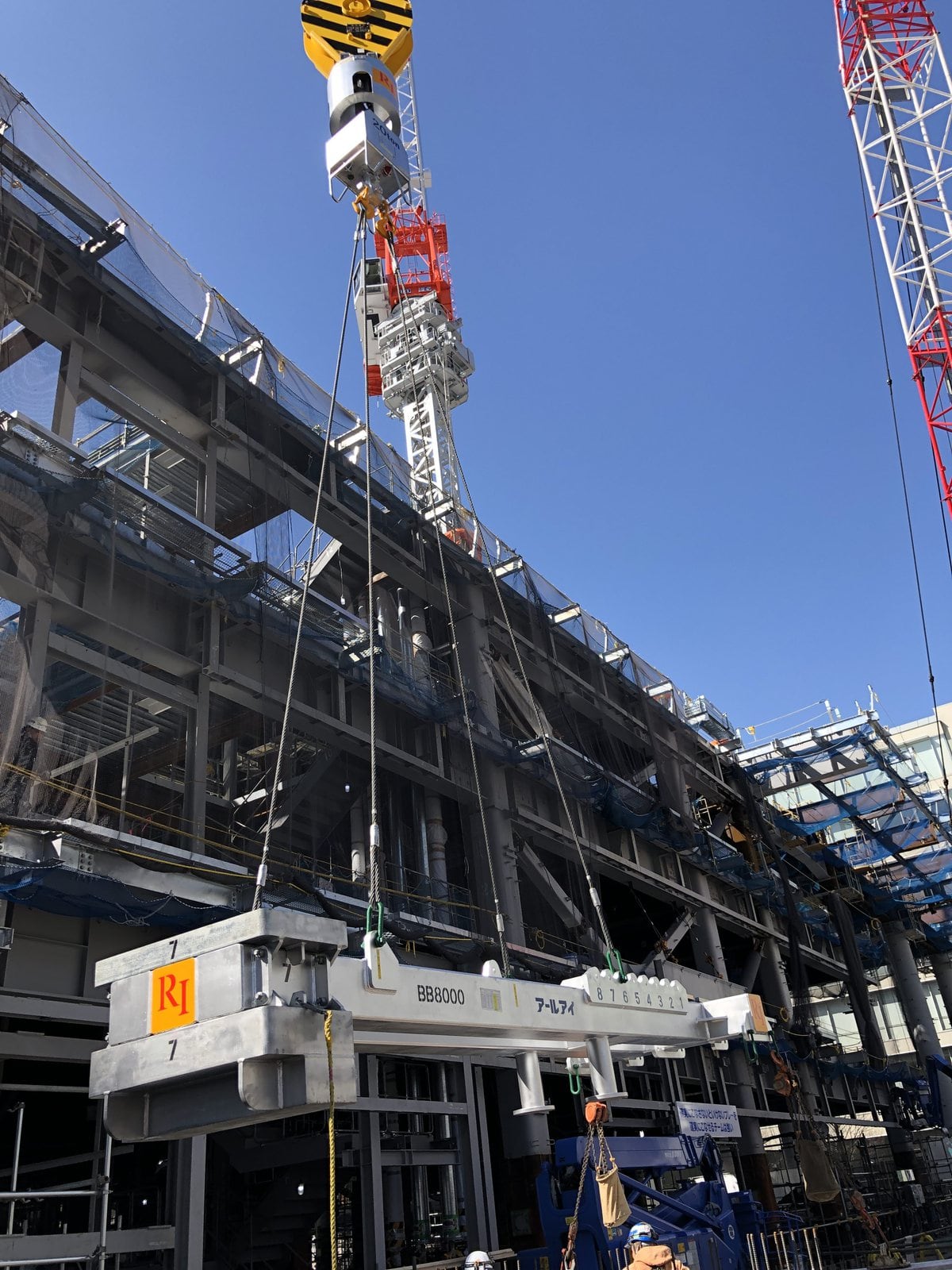

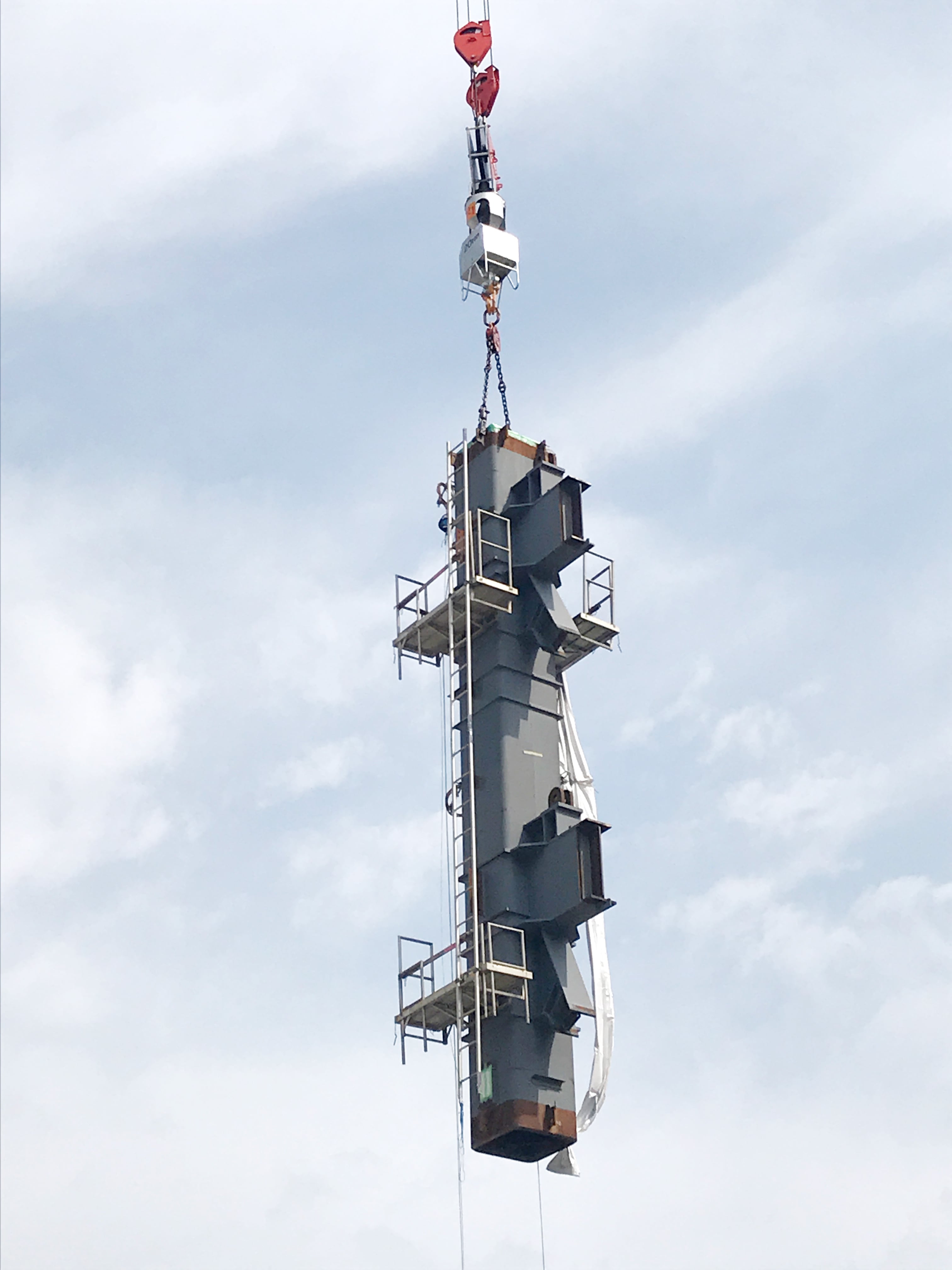

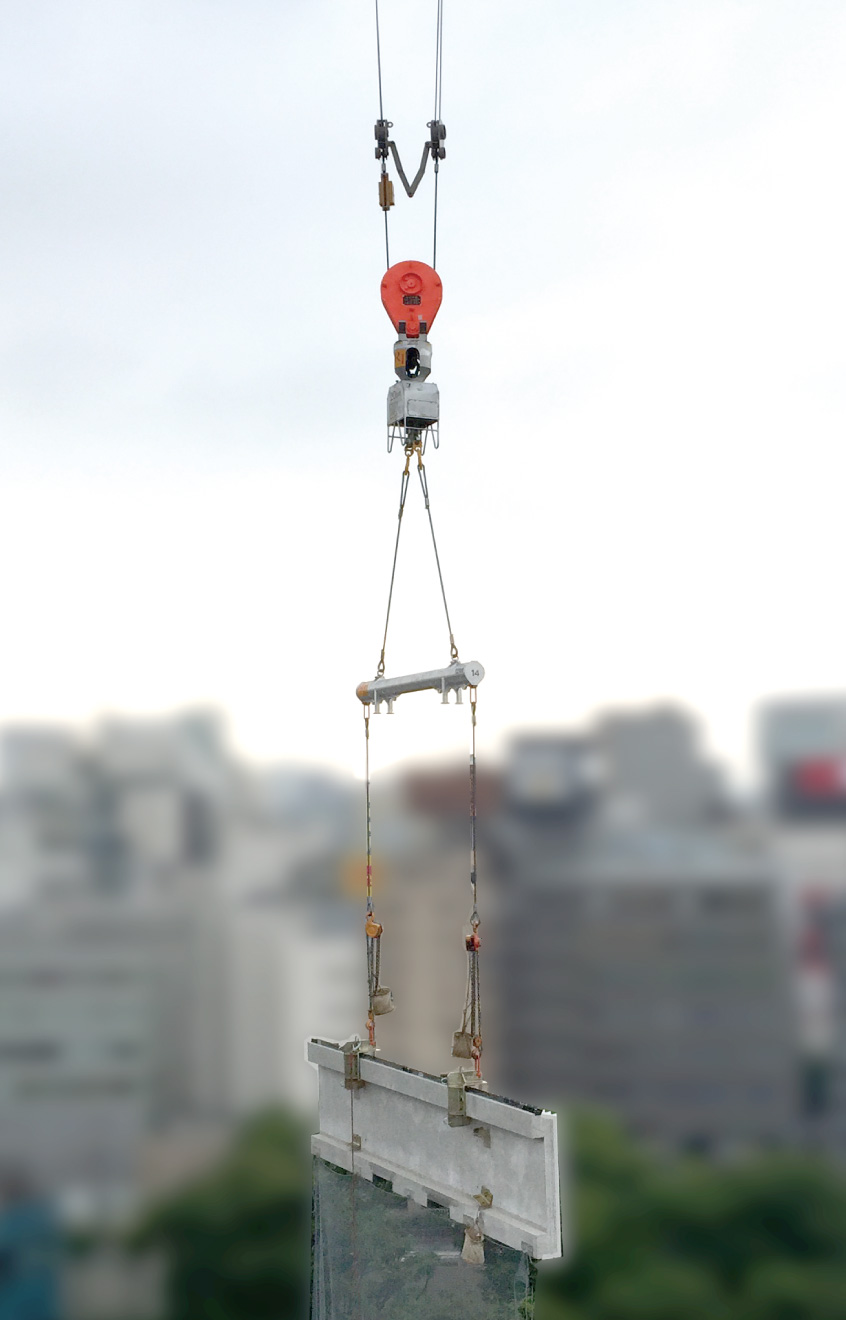

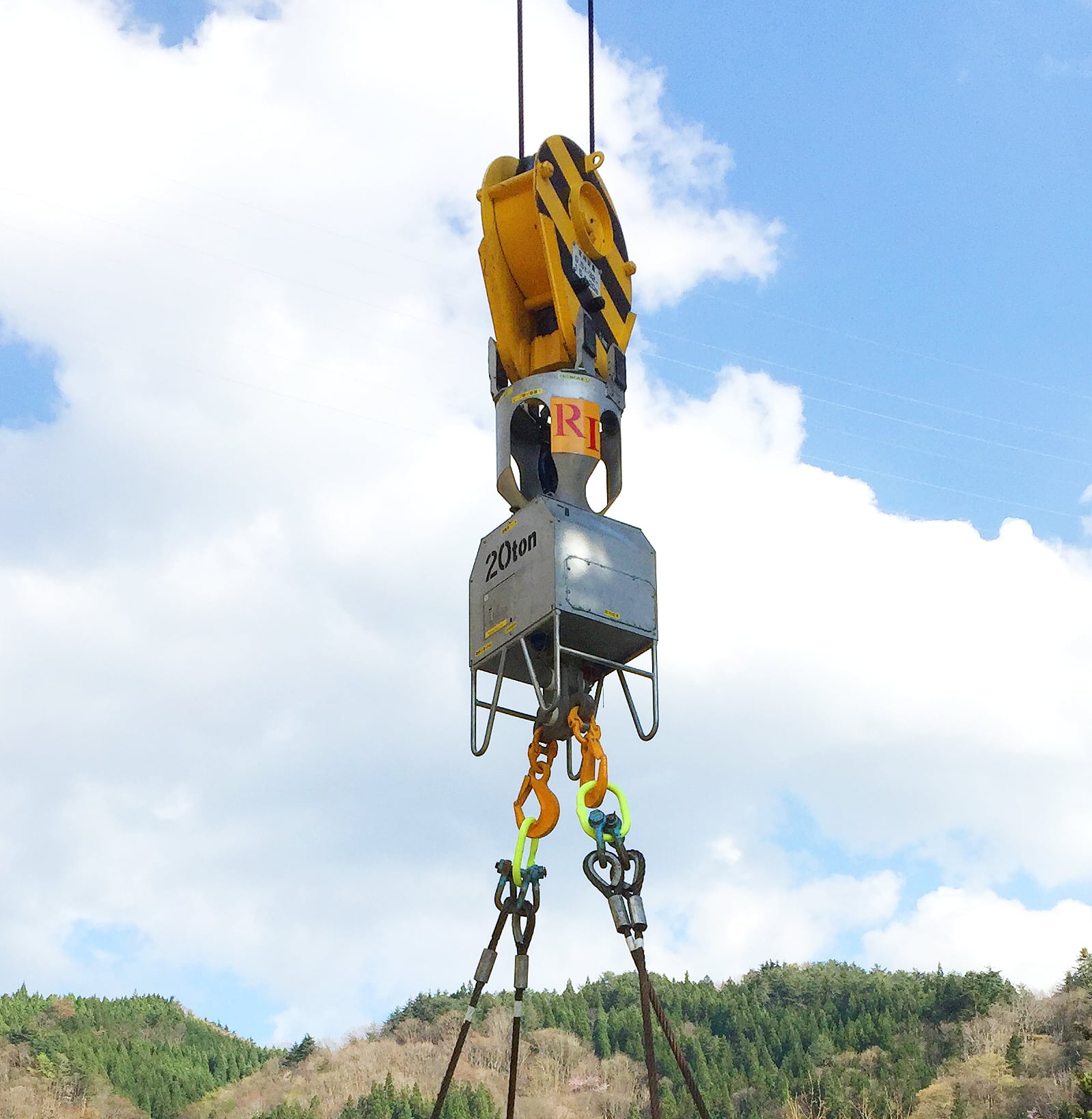

参考写真
回転誘導装置にくる nicL
- 写真集 ／ 動画集
-
にくる
にくる
にくる 参考写真
にくる 参考写真
にくる 参考写真
にくる 参考写真
にくる 参考写真
にくる 参考写真
にくる 参考写真
にくる 参考写真
にくる 参考写真- 写真集へ
- カタログ ／ 図面 ／ 取扱説明書 ／ 点検表
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
