マイティ・シャックル・エースからの変更点

  • 軽量化・コンパクト化
  • 充電器内蔵(コードを差すだけで充電が始まる)
  • マスターリングホルダー設置(重いマスターリングを楽々玉かけ・玉外し)
  • 下部チェーンにスイベルを導入(チェーンのねじれが起きない)
  • ケーブル巻き取り式(ケーブル干渉などの減少)

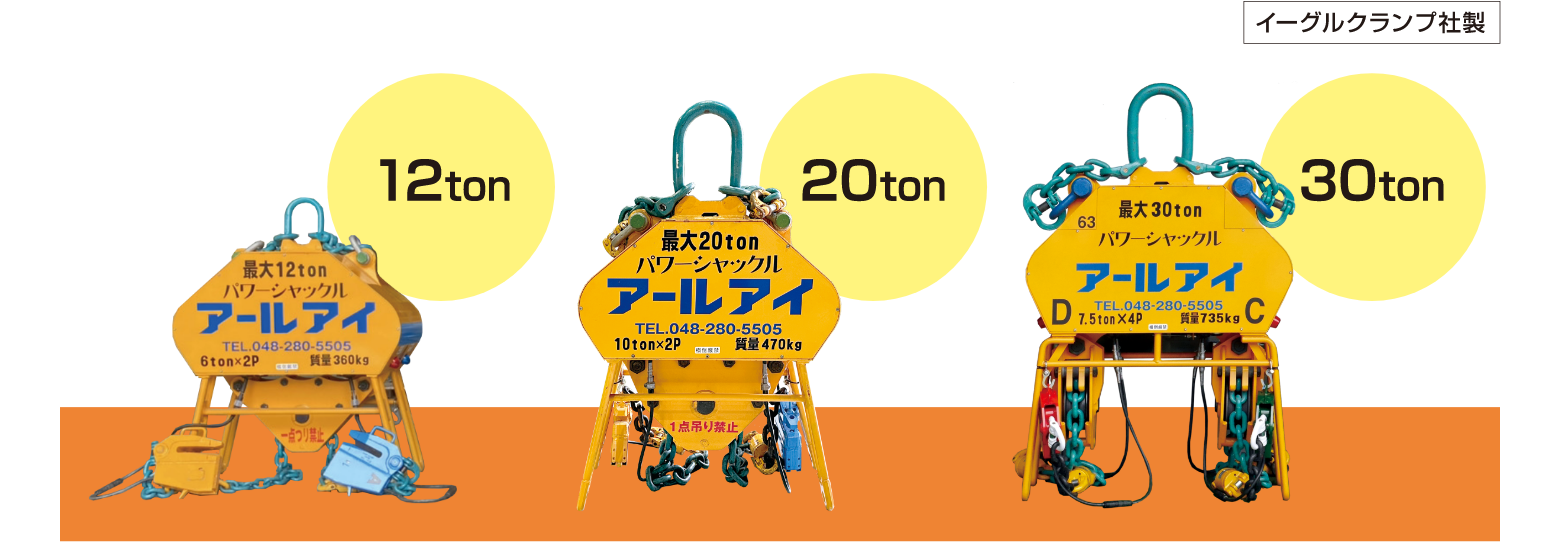

20ton-2点吊り・30ton-4点吊り

概要・特長

Point
1

操作は簡単

ワンタッチで簡単取り付け!取り外しも簡単!

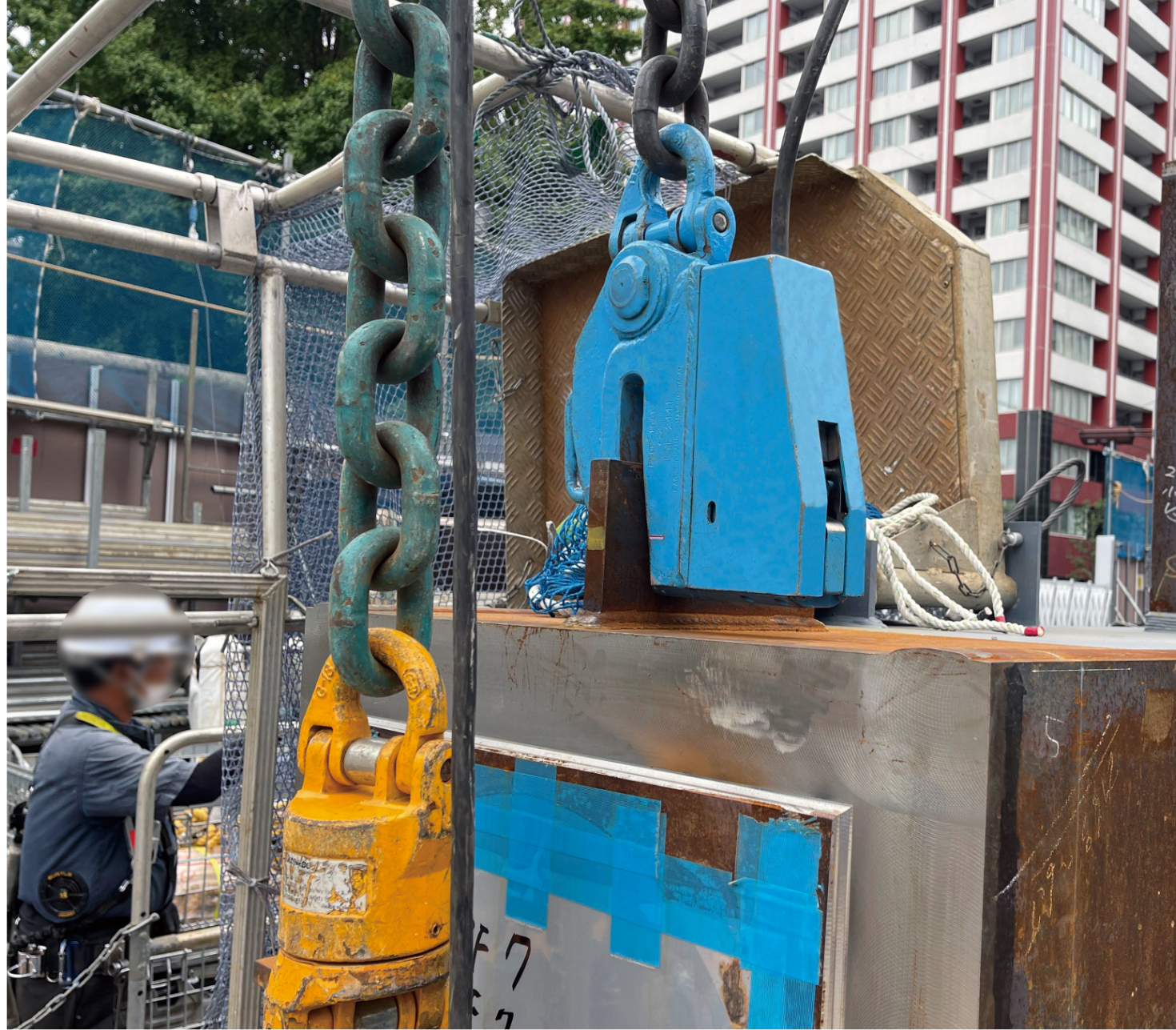

取り付け
クランプ(吊り具)の取り付けは、吊り上げ用ピース又はエレクションピースのボルト穴を使用し、ピンの差し込みを手動ワンタッチ操作で行います。
取り外し
吊り荷を、所定の位置に固定し、無荷重の状態で無線機の操作ボタンをブザーが鳴り終るまで押し続けていただければ、ロックが解除され、ピンは自動的に引き抜かれます。(約8秒)

Point
2

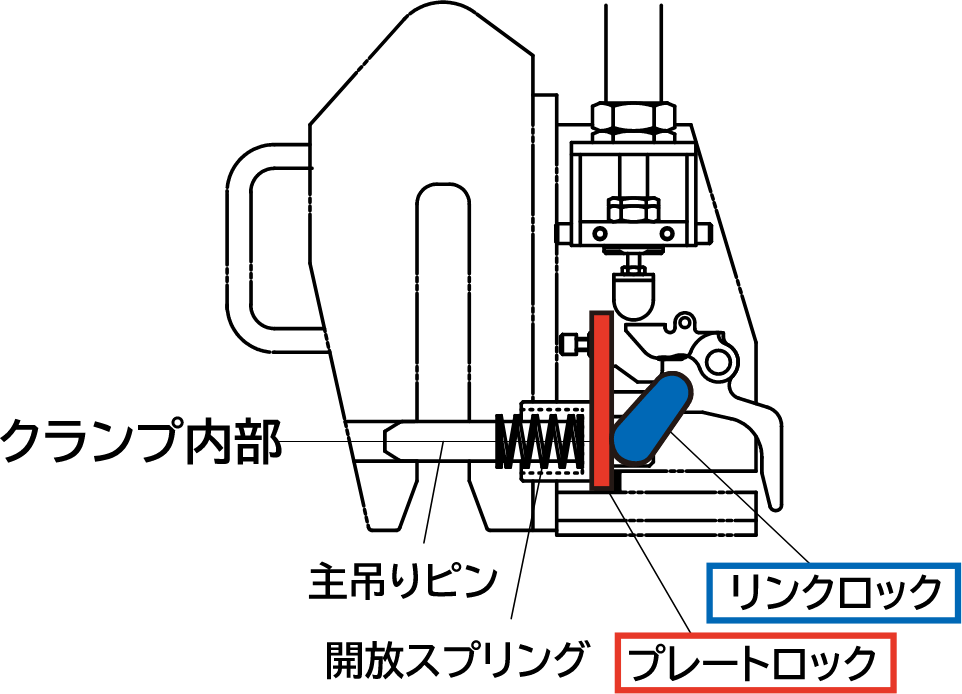

安心重視の2重ロック機構

2重ロックだから安全!

”リンク式ロック”と”プレート式ロック”の2重ロック機構を採用。

Point
3

明るいストロボライト

ブザーとライトで安全に玉外しが確認できる!

Point
4

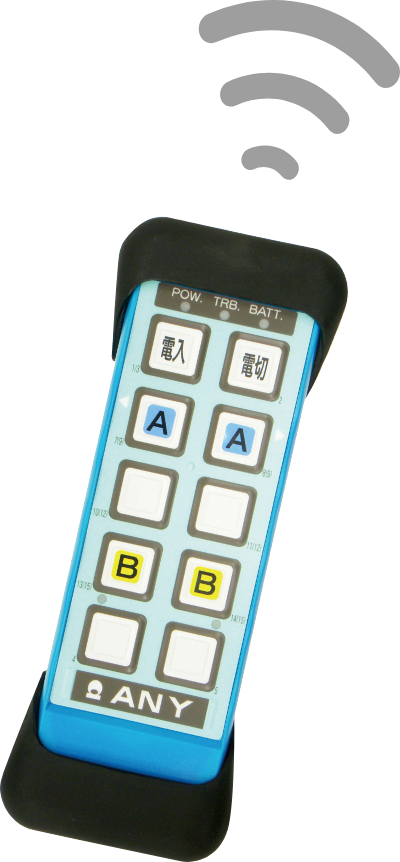

確実な操作性

リモコンの押し間違いを防止!

危険な高所作業は必要ありません。確実に作業するパワーシャックルがあなたに代わって、玉外しを行います。
無線指令機(リモコン)の操作ボタンの押し間違いを防止する為、2つのボタンを同時に押し続ける方法を採用して、押し間違いを防止します。(約8秒)
無線作動範囲は約100m以内です。
特定小電力タイプを使用しています。

Point
5

電源不要

バッテリー内蔵なので電源不要です

Point
6

手動開放機構

手動開放装置で万一の玉外し不能時にも対応!

バッテリーの過放電や電源ケーブル・制御ケーブル切断による、玉外し不能時に備え、手動開放装置を備えています。

  1. ①ロックレバーを跳ね上げ第一ロックを解除。
  2. ②クランプ側面(丸窓の中)のボタンを矢印の方向に押すことで、第二ロックが解除され、開放状態となります。
  3. ③開放状態

Point
7

使う人の身になって考えた親切設計

丸型構造と色分けで安全に作業できる!

天秤本体の外観は、角をとった丸型構造とし、安心して操作して頂けるよう、配慮しております。
操作用押しボタンの色とクランプ(吊り具)の色は各色に塗り分けられた同色で判別しやすくしています。
柱や梁の玉外し作業を安全に行います。(生産物賠償責任保険付)

Point
8

性能をフルに発揮する為に

便利な専用滑車(シーブ)付き!

専用滑車(シーブ)をご利用いただくことで、吊りピースの位置が上下にある場合にも、基本仕様荷重でご使用いただけます。

カップリングを滑車(シーブ)に当てての一点吊りの使用はできません。

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承下さい。

写真集 / 動画集
カタログ / 取扱説明書 / 点検表

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください。

寸法表・安全荷重表

シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
