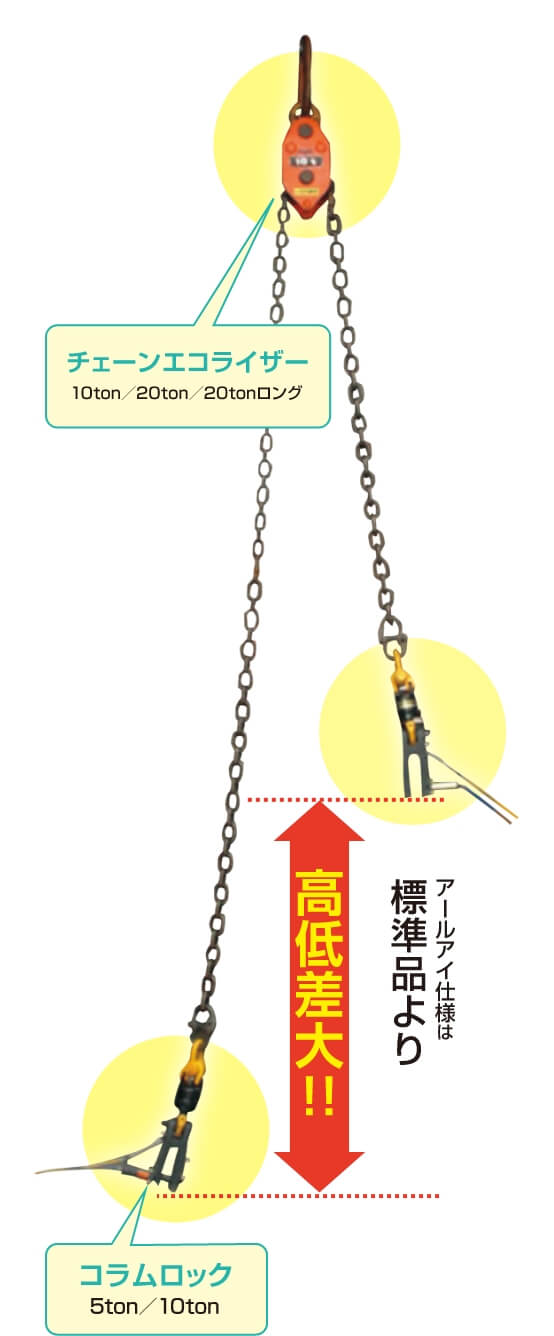

アールアイ仕様は
標準品より高低差が大きい!

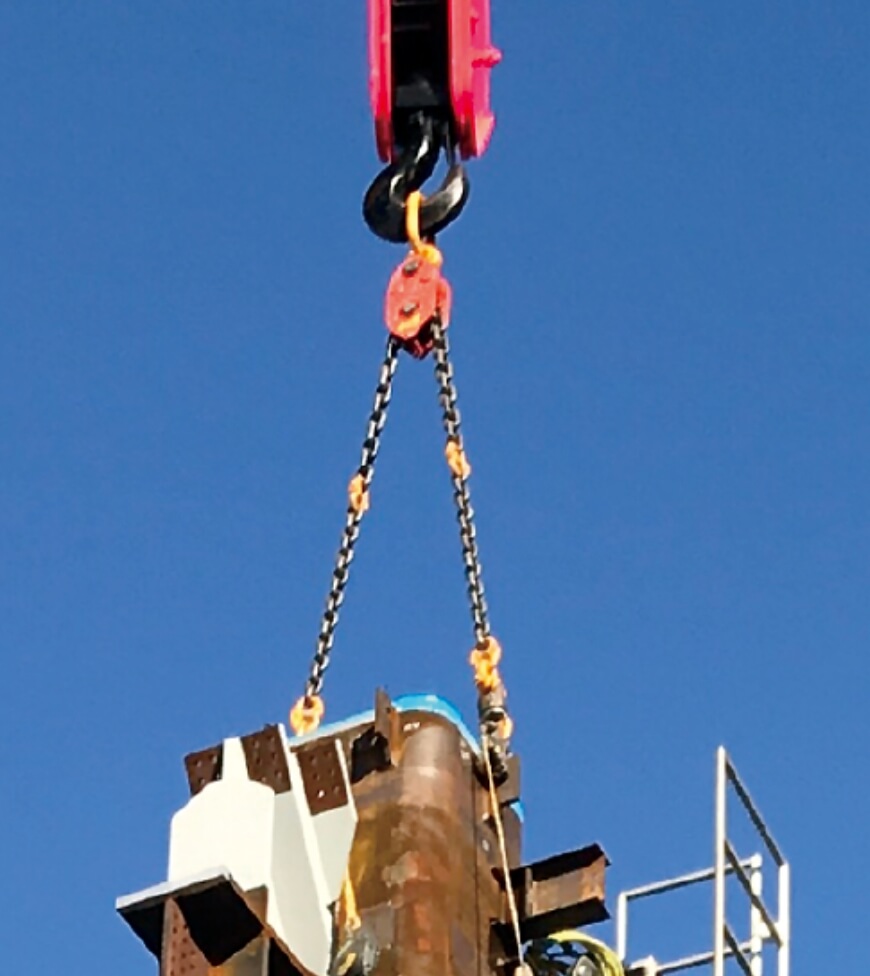

鋼構造物の吊り上げにおいて、吊り点の高さが変化する引き起こし、反転作業に最適です。

  • 製品コード

    CE & SF

  • リース

  • 簡単操作

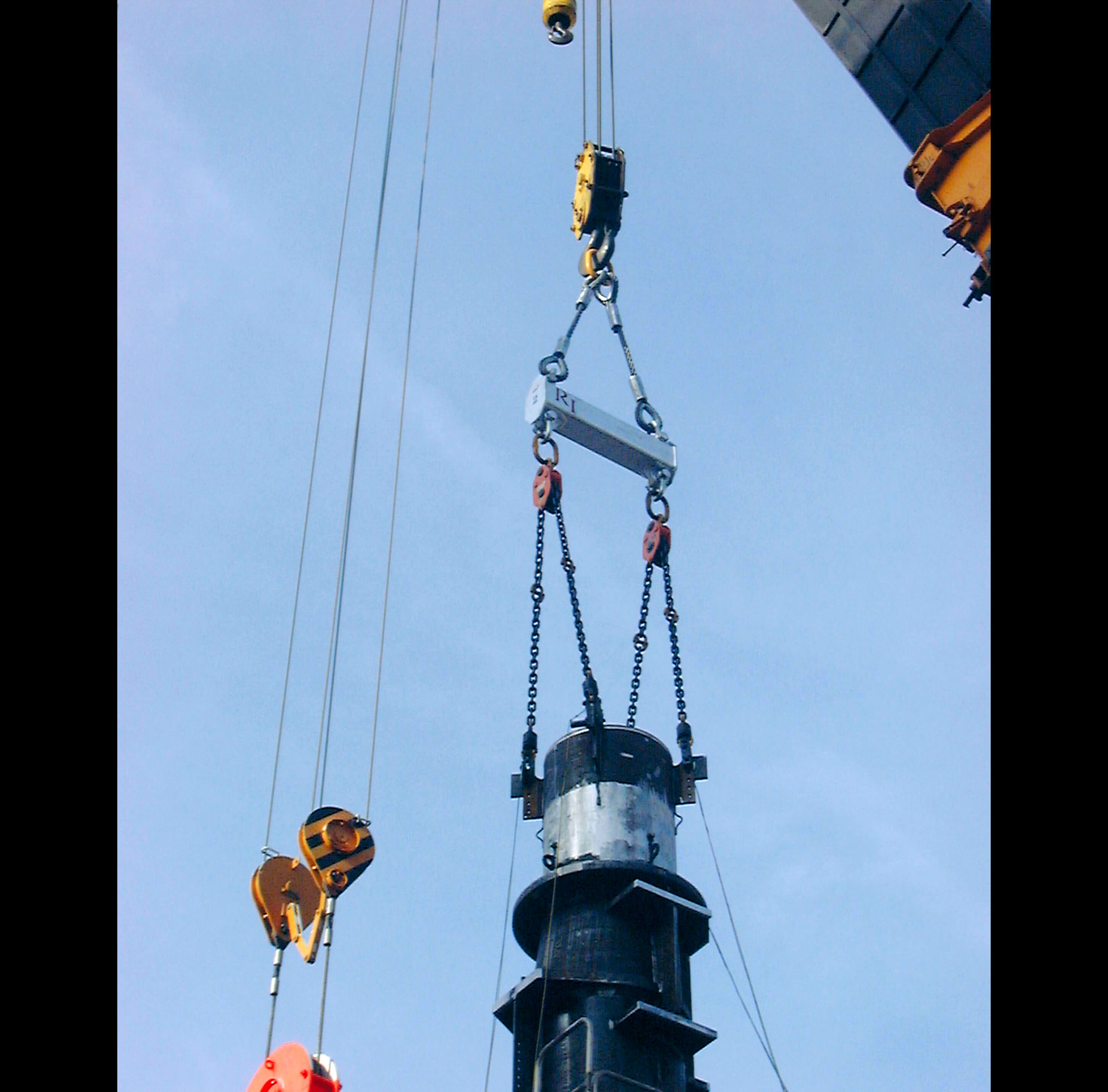

    チェーンエコライザーは、鋼構造物や鉄コラムを簡単な操作で、素早くバランス吊りができるように開発しました。

  • 小型軽量

    耐摩耗性・屈曲性に優れた強力チェーンの採用により、小型・軽量。

  • 遠隔操作

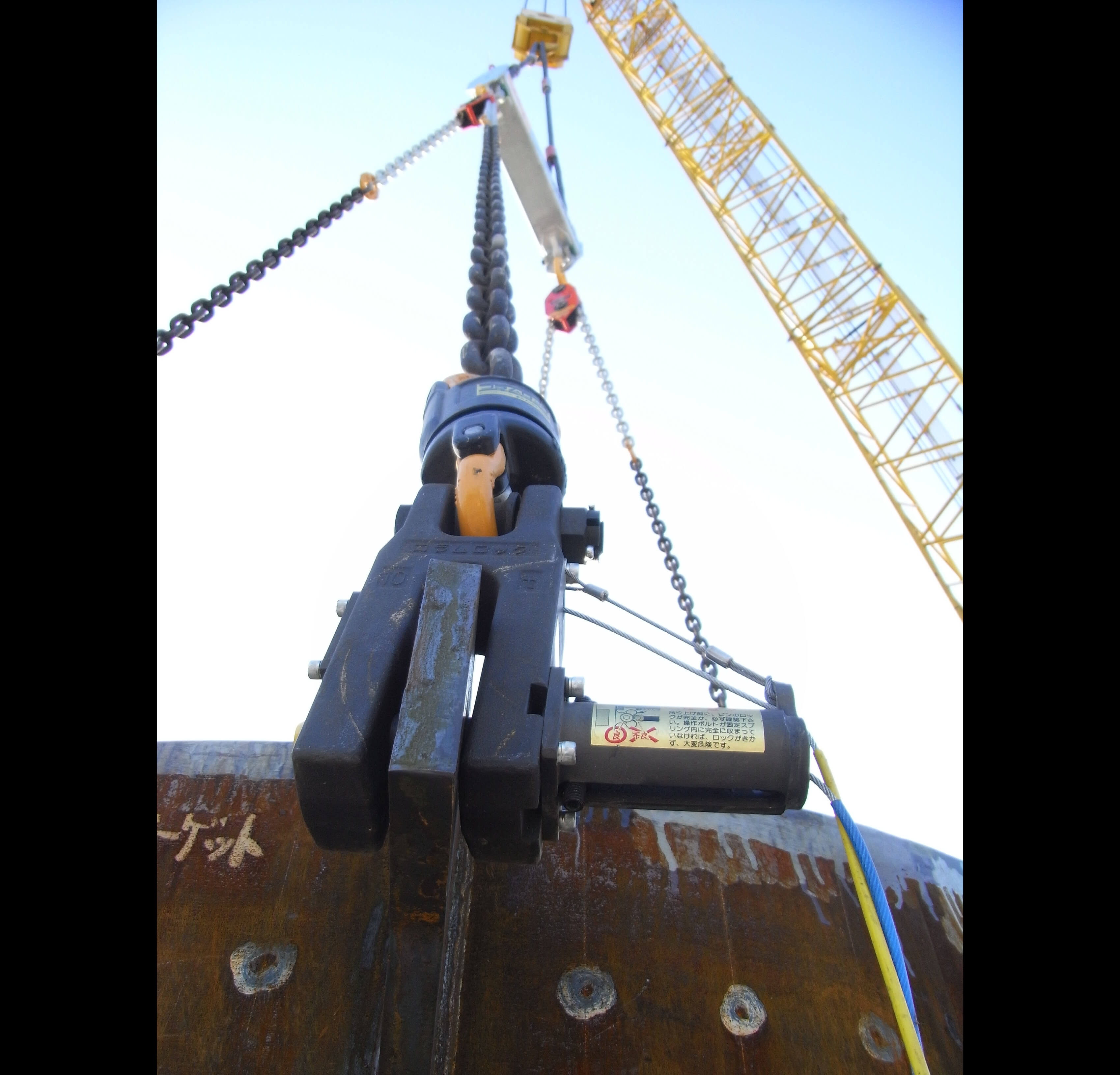

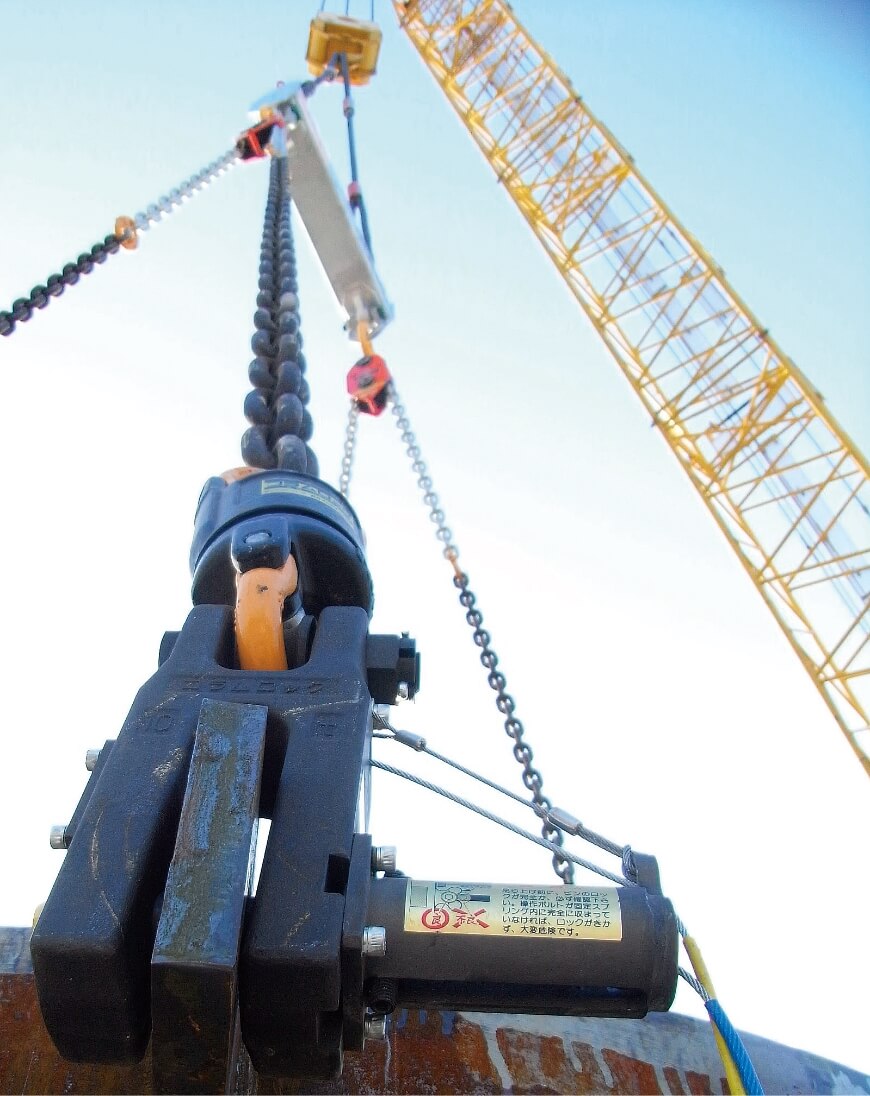

    チェーンエコライザーにコラムロックを接続することにより、玉掛けの取り外し作業が、遠隔操作で行えるようになりました。

※ご使用前に必ず取扱説明書をよくお読みください

チェーンエコライザー&コラムロック

チェーンエコライザー

  • 55kg/100kg/105kg
  • CE-10/CE-20/CE-20L
  • リース

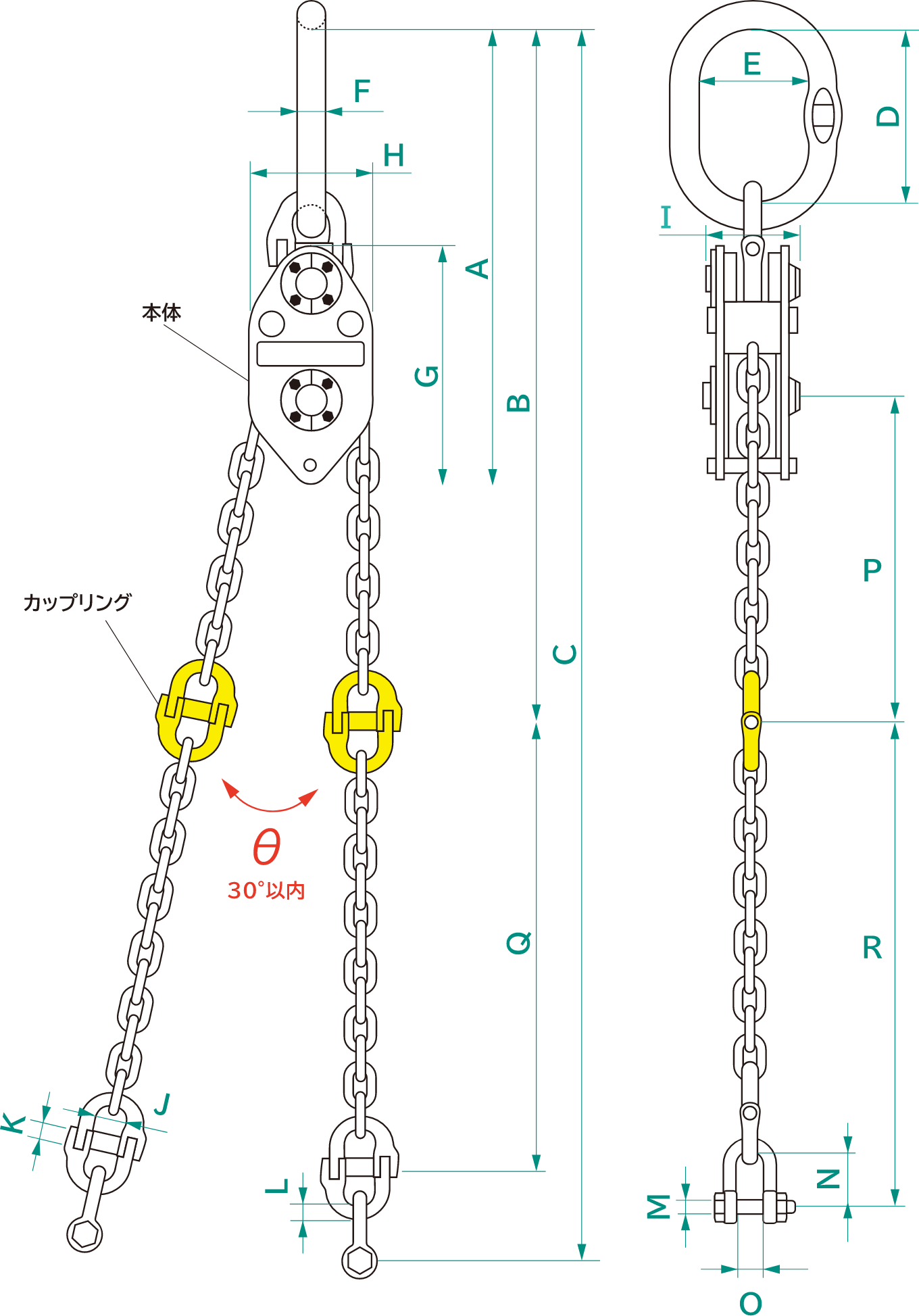

高低差の寸法図・形式別寸法一覧表

図① θ吊り角度30°以内
形式 CE-10 CE-20 CE-20L
定格荷重 t 10 20 20
製品質量 kg 55 100 105
全体 A 672 800 800
B 1220 1505 1850
C 2819 2886 3231
マスターリンク D 267 250 250
E 133 150 150
F 38 40 40
ボディ G 325 450 450
H 160 220 220
I 115 135 135
カップリング J 29 43 43
K 33 48 48
L 15 22 22
シャックル M 21 32 32
N 72 104 104
O 29 41 41
  P 690 860 1205
Q 1444 1210 1210
R 1572 1381 1381
高低差 1200 1450 2200

(mm)


  • カップリングを本体に当てての一点吊りはできません。(図①参照)
  • チェーンエコライザー単体使用時、吊り荷に取り付ける際は、必ずチェーンのよじれていない事を確認して下さい。
  • 吊り角度は、30°以内でお願いします。※定格荷重は、吊り角度30°以内の数値です。
  • リース品と販売品の寸法は異なります。本表はリース品の寸法です。

コラムロック

  • 10kg/20kg
  • SF-5/SF-10
  • リース

特長・概要

操作ワイヤによる遠隔操作方式

コラムロックは操作ワイヤによる遠隔操作方式を採用しました。

2000V絶縁スイベルが標準装備

2000V絶縁スイベルが標準装備されており、工事現場周辺のマイクロウェーブ等による高所作業で多発する感電事故から作業者を守る事ができます。

2重ロック機構方式

セットピンを本体両サイドから固定し、開口部の開きを防止するストッパープレートと、万一作業者の不注意により作業中セットピンのロックが外れてもセットピンがすぐに抜けるのを防止する固定スプリングの2重ロック機構方式なっております。

※ご使用前に必ず取扱説明書をよくお読みください

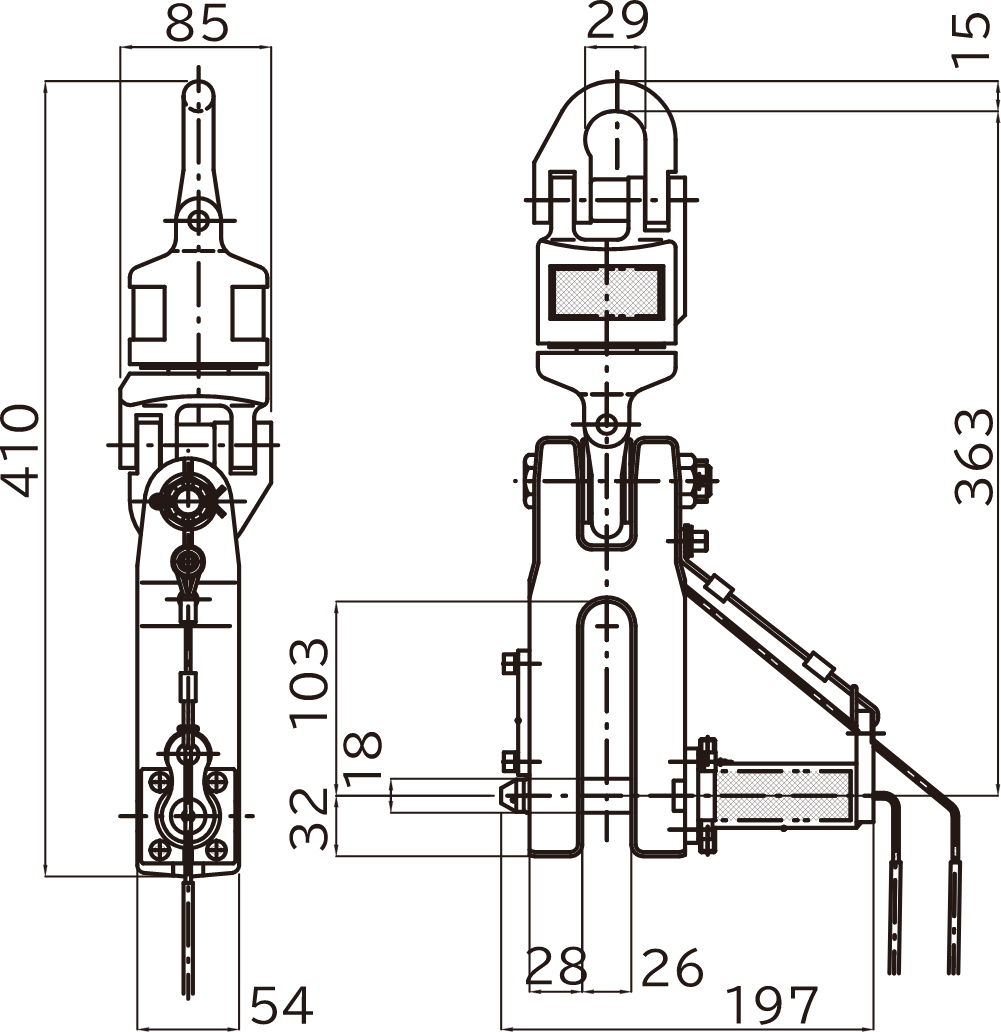

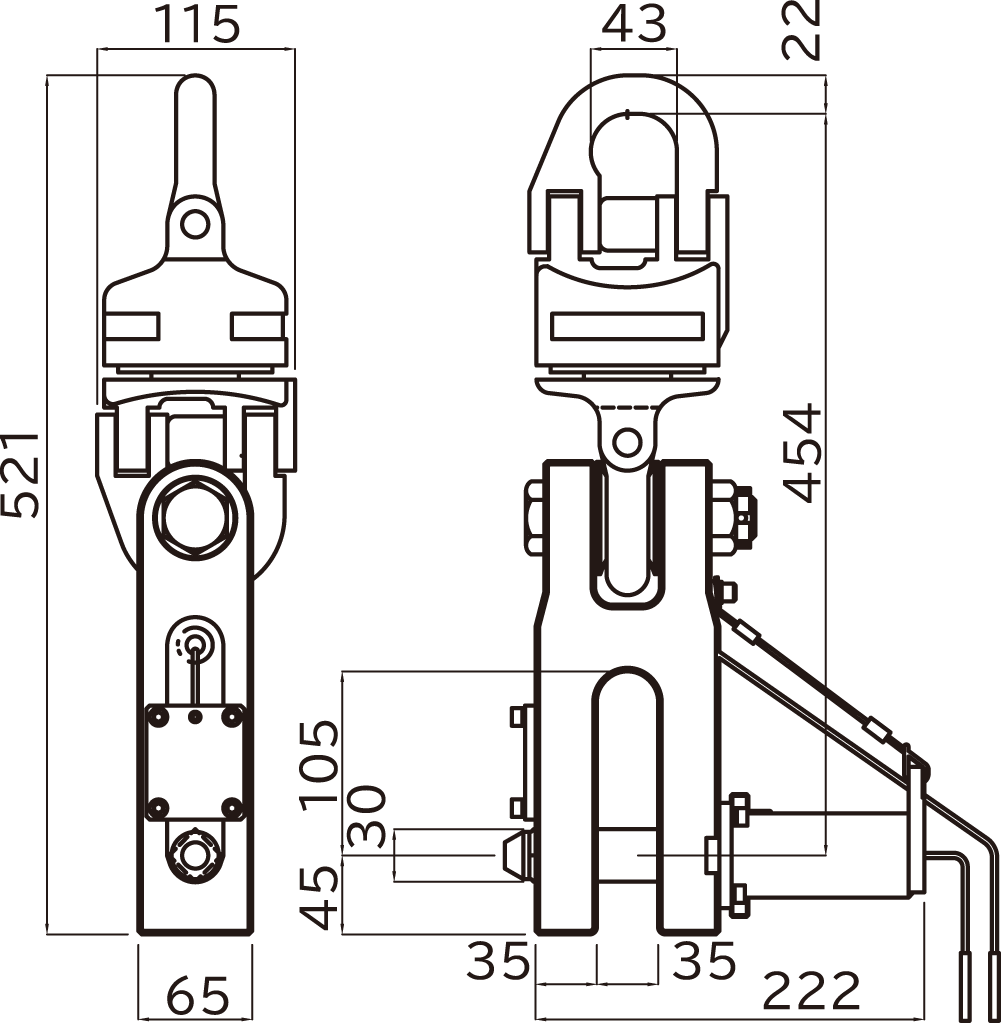

寸法図・寸法一覧表

操作ワイヤは16mを標準とします。(16mより長くしてのご使用はできません。)

○注意シールは、セット方法と注意事項が一目で分かる安全の印です。○出荷の都度、新しいシールを貼っております。

形式 定格荷重 製品質量 A B C D E F G H I J K L
t kg
SF-5 5 10 26 18 103 15 197 410 85 29 28 32 54 363
SF-10 10 20 35 30 105 22 240 521 115 43 35 45 65 454

(mm)

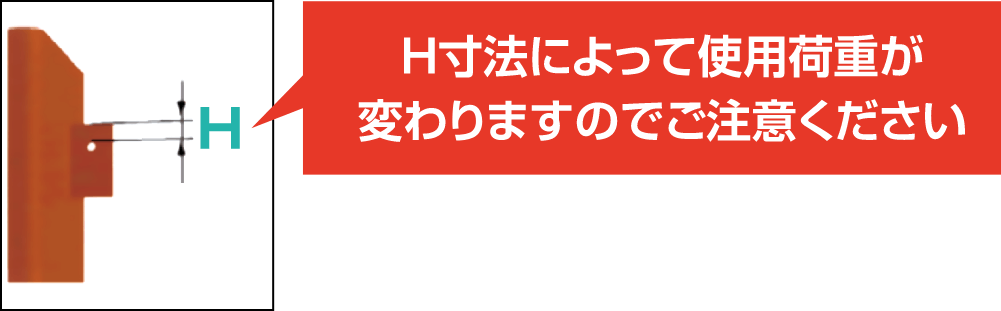

○吊りピースのH寸法を調べ、吊り荷重量限度以内でご使用ください。

吊りピースH寸法が35mmでコラム重量が9tである場合、H=30mm~40mmの所を見ると、5tコラムロックと10tチェーンエコライザーでは、重量限度が7.2tになっているので使えません。1サイズ上の10tコラムロックと20tチェーンエコライザーを使うことで、対応してください。

1サイズ上を使うことで、セットピン・ピン径が大きくなりますので、穴径が使用可能であるかも確認してください。

H寸法
(mm)
吊り荷重量限度(ton)
10tコラムロック2個と
チェーンエコライザー20tの
組み合わせの場合
5tコラムロック2個と
チェーンエコライザー10tの
組み合わせの場合
H=70mm 20.0 10.0
60以上
70未満
19.2 10.0
50以上
60未満
16.5 10.0
40以上
50未満
14.1 8.8
30以上
40未満
12.0 7.2
20以上
30未満
- 5.8

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください。

寸法表・安全荷重表

シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
