• 製品質量

    850kg

  • 型番

    CH

  • リース

バッテリー式チェーンブロック(無線操作)

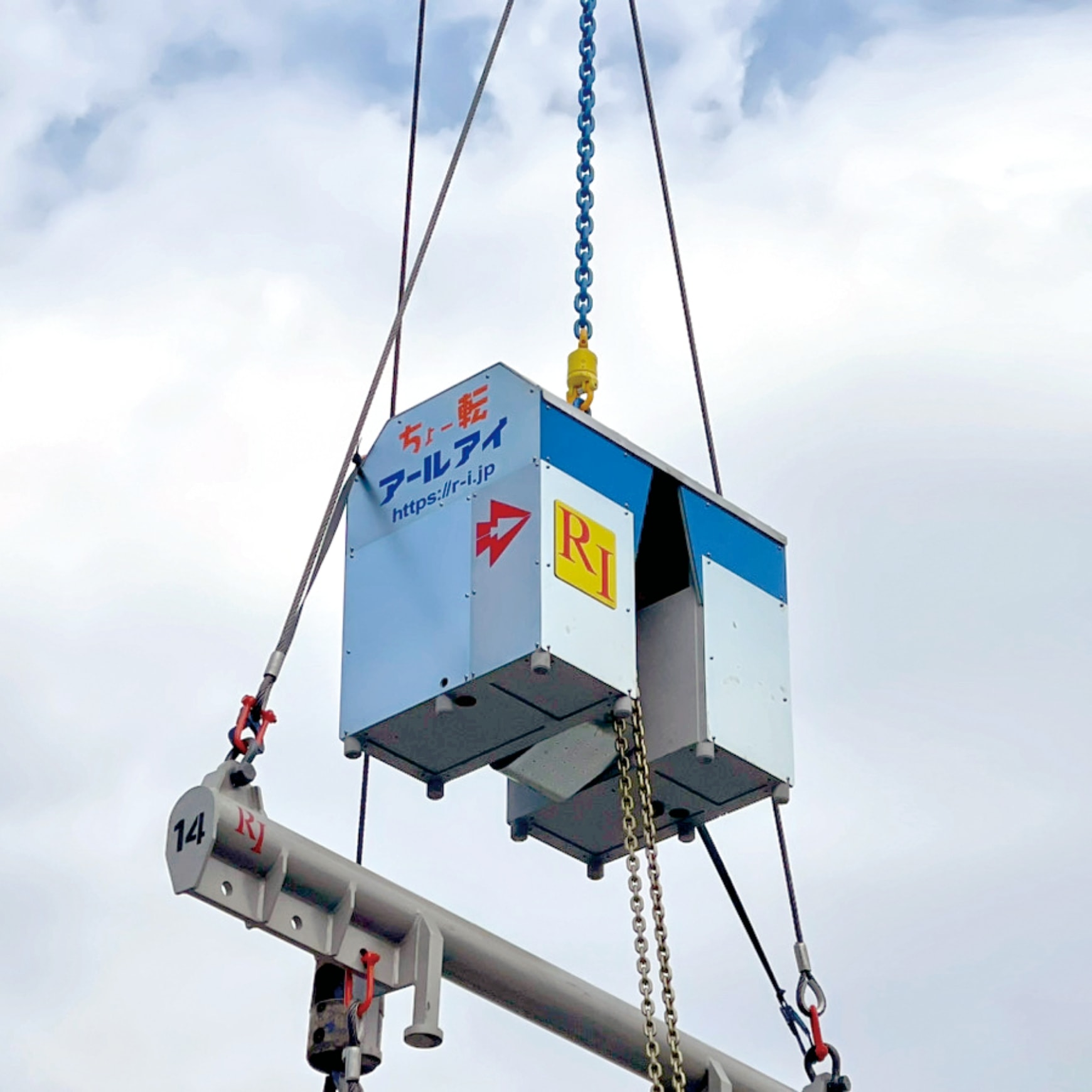

ちょー転

PC版や鉄筋資材等の反転作業や梁等の傾斜吊りに最適!

遠隔無線操作で安心作業

反転・傾斜吊り角度調整作業に最適

相吊りクレーン不要!

特長

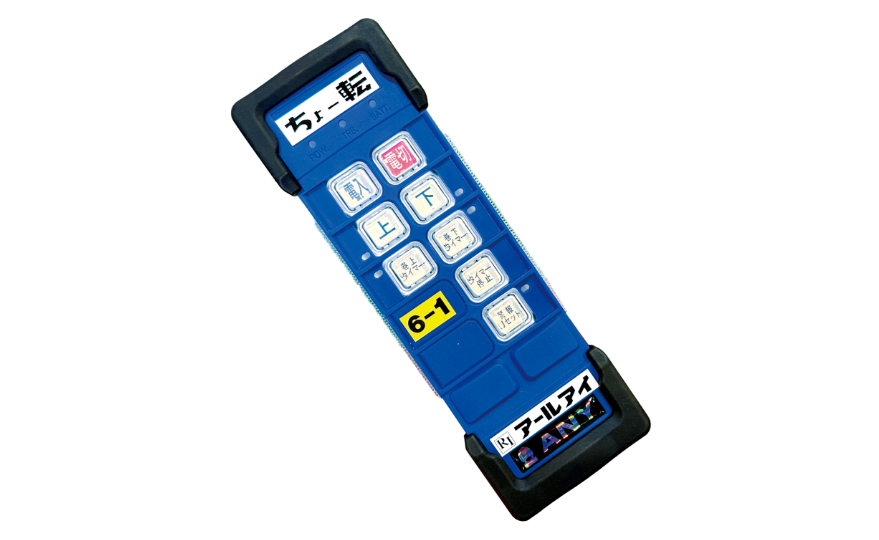

無線式のリモコン1台で操作が可能!

リモコンは2台付属しています。

相吊りクレーン不要!

作業スペースの縮小で作業効率UP!

搬入トラックの荷台上で水平に吊り上げ、反転が可能。
狭い現場での作業に最適です。

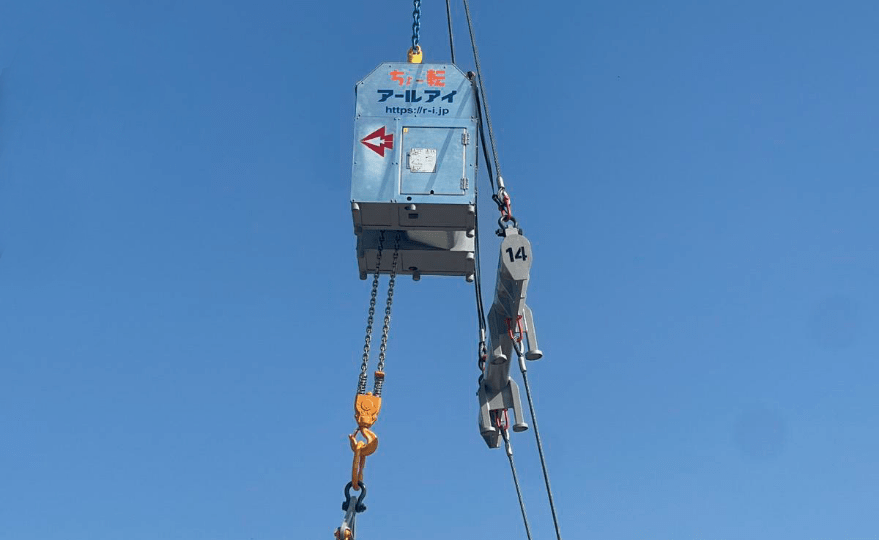

水平に吊り上げ、空中もしくは取り付け階で、垂直に建て起こしすることで風の影響を受けにくく、安全作業が可能になります。

本体使用能力

巻き下げ5ton/巻き上げ5ton
天秤との併用で7tonまで巻き下げ可能!

製品仕様

本体使用能力 巻き上げ・巻き下げ:5ton
天秤の併用で7tまで巻き下げ可能【標準仕様】
滑車の併用で最大10tまで巻き下げ可能【10t仕様】
反転作業能力 巻き上げ巻き下げ回数:12m往復 23回(バッテリーの状態により異なります)
電源 AC100V(充電器内蔵)
操作方式 無線リモコン式 429MHz(受信距離約100m 連続23時間使用可)
製品質量 850kg
チェーン揚程 12m

注意事項


  • 吊り荷重、吊り方をご確認の上、規定の荷重内でご使用ください。
  • 吊り角度は前方向40°以内までです。後方は禁止です。
  • 本体リングがクレーンフックに入るかご確認ください。
  • 横倒し厳禁のためフォークリフトで移動はしないでください。
  • 保管時は、ロードチェーンが踏まれたり、ねじれたりしないようにロードチェーンを短くし、フックがぶら下がる状態にしてください。
  • 本体電源OFFを確認の上、扉を閉めてください。作業前日に充電をお願いします。
  • 保管時は、ブルーシート等でカバーしてください。
  • 本体保管は、砂利地・砂地・水たまりは避け、平らな所に置いてください。
  • ワイヤ、シャックルは付属しておりません。(※別売り)チェーンブロックは現場にてご用意ください。
  • 取扱説明書を必ず熟読し操作方法等を全て厳守してください。


吊りチェーン・ロードチェーンのねじれ・トンボを必ず確認してください。

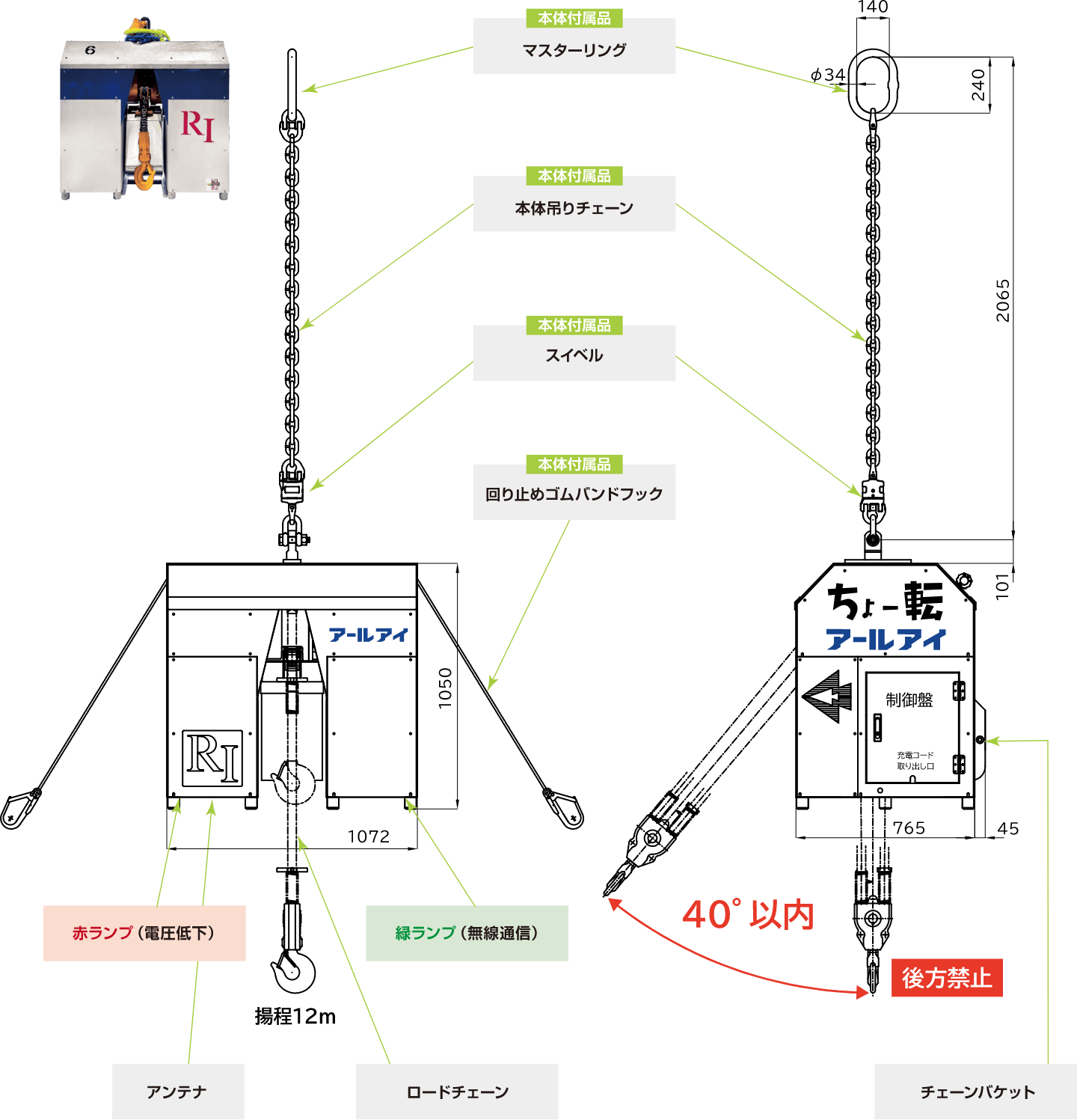

寸法図

  • 製品質量 850kg
  • 型番 CH
  • リース

寸法図


  • 吊り角度は前方向40°以内までです。後方は禁止です。
  • 本体リングがクレーンフックに入るかご確認ください。
  • 横倒し厳禁のためフォークリフトで移動はしないでください。
  • ワイヤ、シャックルは付属しておりません。(※別売り)チェーンブロックは現場にてご用意ください。


吊りチェーン・ロードチェーンのねじれ・トンボを必ず確認してください。

反転装置ちょー転

カタログ / 図面 / 取扱説明書 / 点検表

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
