従来工法でなかった「位置合わせ治具」PC柱の位置決めはおまかせあれ！
「ピタカイ」はアールアイ株式会社の登録商標です。
- 簡単にミリ単位で位置決め調整
- 用途に合わせたラインナップ
- 21㎜のラチェットで楽々調整！

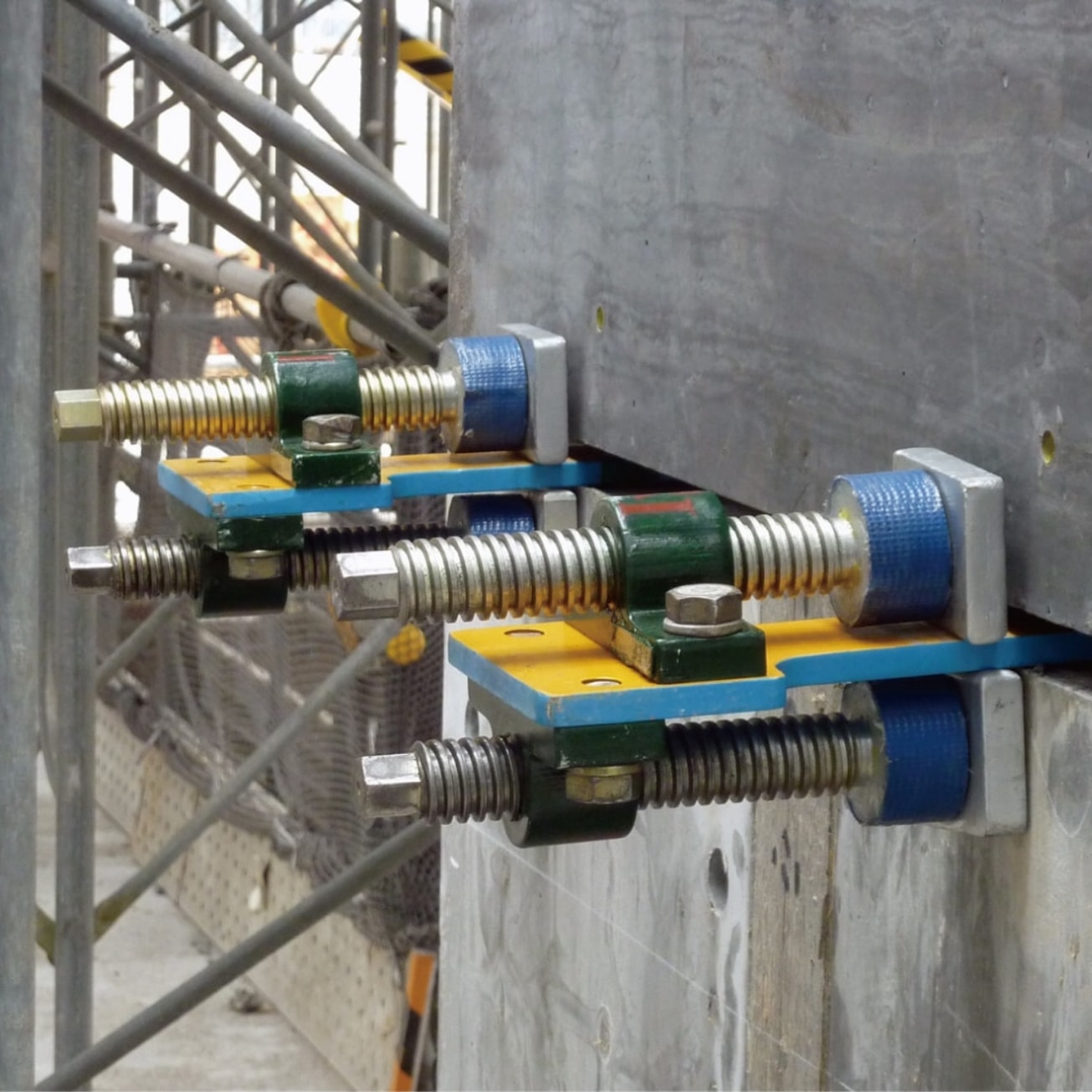

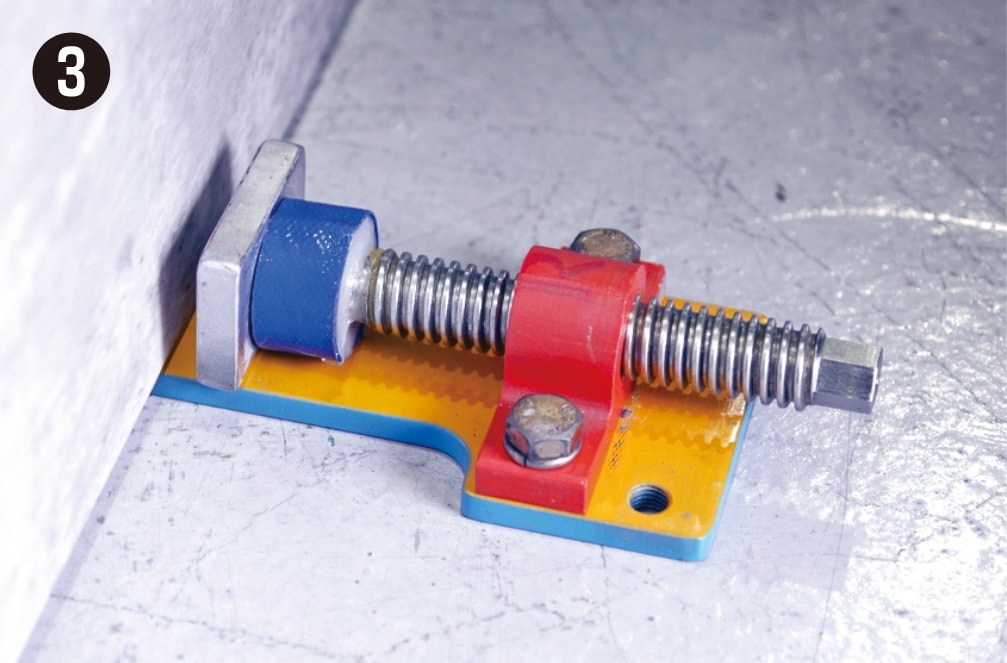

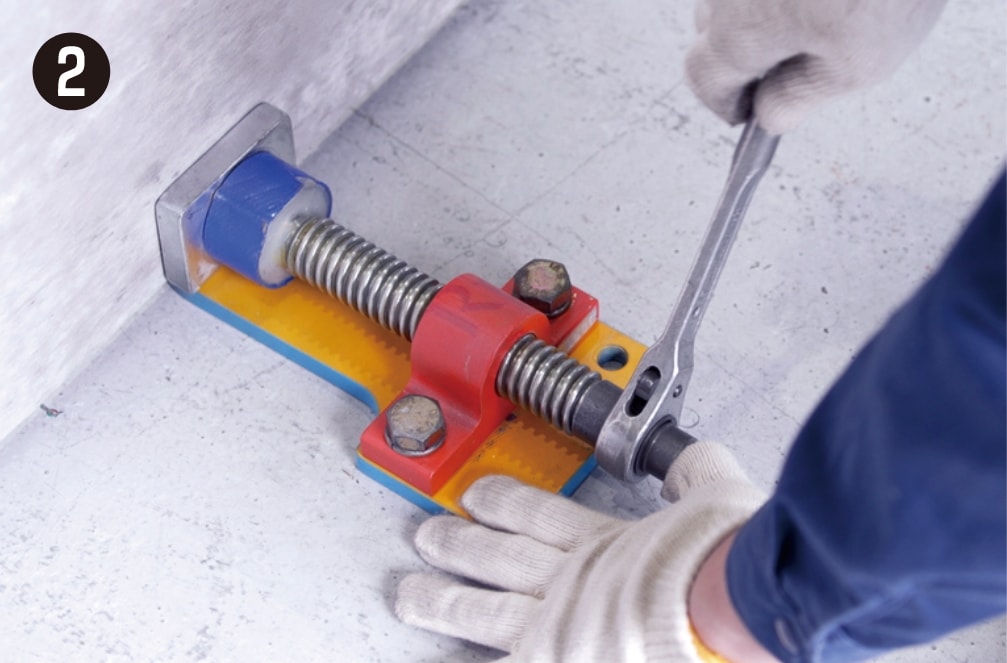

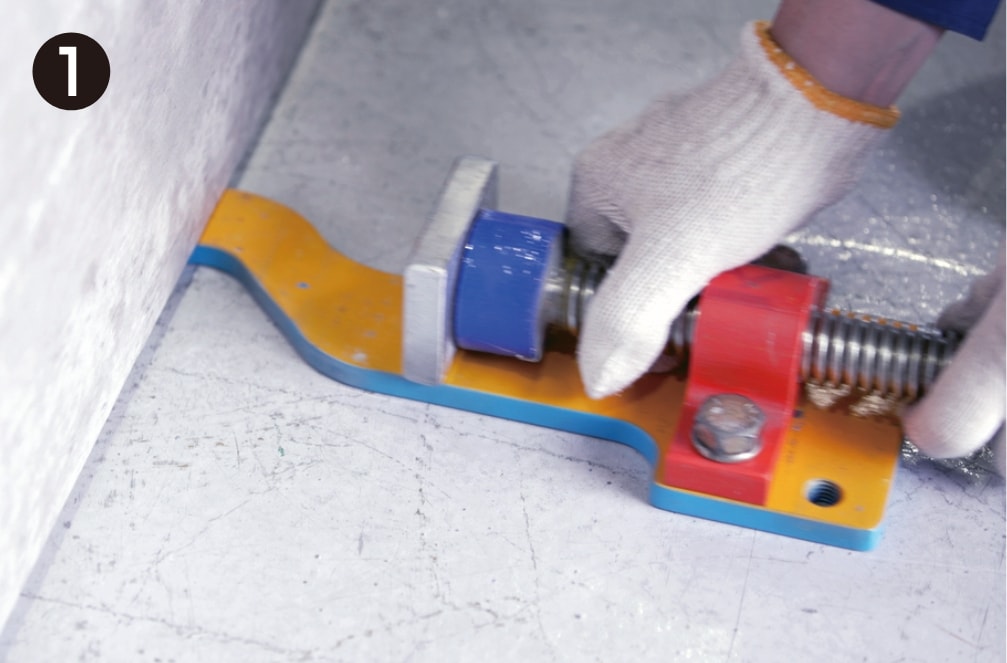

位置決めがこんなに簡単に！
推力5ton※(トルク2,500kg-cm)荷の位置固定にもご使用いただけます
※推力とは物体を運動方向に推し進める力。
推力5tonの目安として、ラチェットレンチ長さ355mm以下の物を手で操作する範囲です。（※一部製品を除く）
ラチェットレンチにパイプなどを足して柄を長くしての使用や、足で操作をすると推力が5tonを超えてしまう恐れがございます。
製品の破損に繋がりますので、超負荷のかかるご使用は禁止です。
製品仕様
| プレート板厚 | 12mm、9mm(薄型)、16mm(ベータ) |
|---|---|

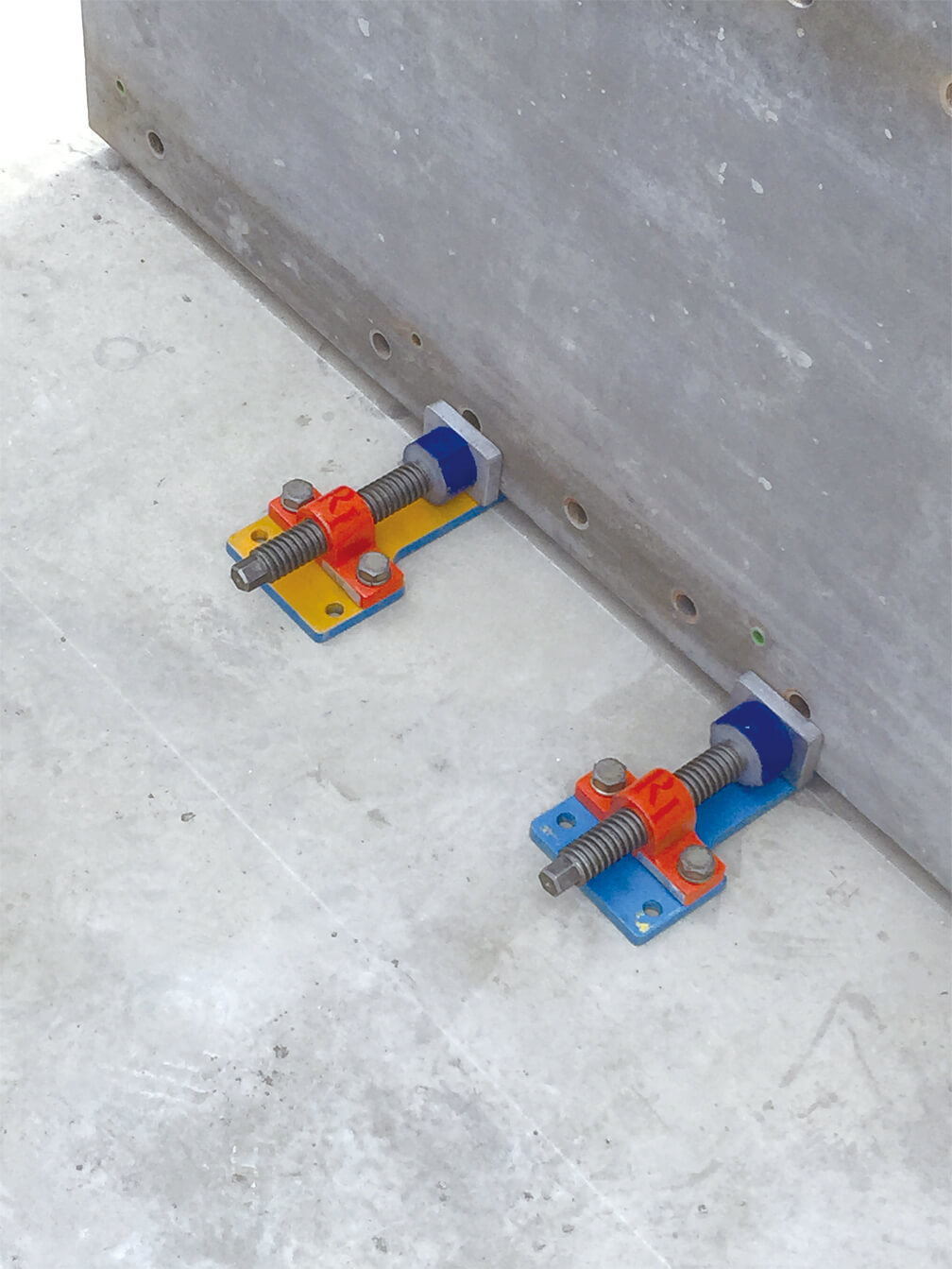

| 使用台数 | 柱一面につき、基本2台使用 |
| フック対応径 | ～D41(Φ50) ※ベータタイプのみ：～M60（Φ62） |
| 最大推力 | 5ton(トルク2,500kg-cm) ※一部製品を除く |
| 必要工具 | ラチェットレンチ(21mm) |
注意事項
- ピタカイの差し込み長さが足りるのか、取り付け距離は適切か。
⇒ 柱側面から鉄筋までの距離を確認してください。 - 床または柱と柱の隙間が16mm以上あることを確認してください。16mm以下の場合、薄型タイプをご用意しています。
※ベータタイプをご使用の場合は、床の隙間が20㎜以上あることを確認してください。 - ラチェットレンチの長さは、355mm以下の物をご用意し､手の力で使用してください。
- フックプレート底面が接地出来ないところでは、バタ角材等で必ず底面を接地させてください。（写真①）
- 電気工具・スパナ・モンキーは使用しないでください。
- 足や単管パイプなどで必要以上に力をかけないでください。（写真②）
- 押しプレートに負荷を斜めにかけないでください。
- 取扱説明書を必ず熟読し操作方法等を全て厳守してください。

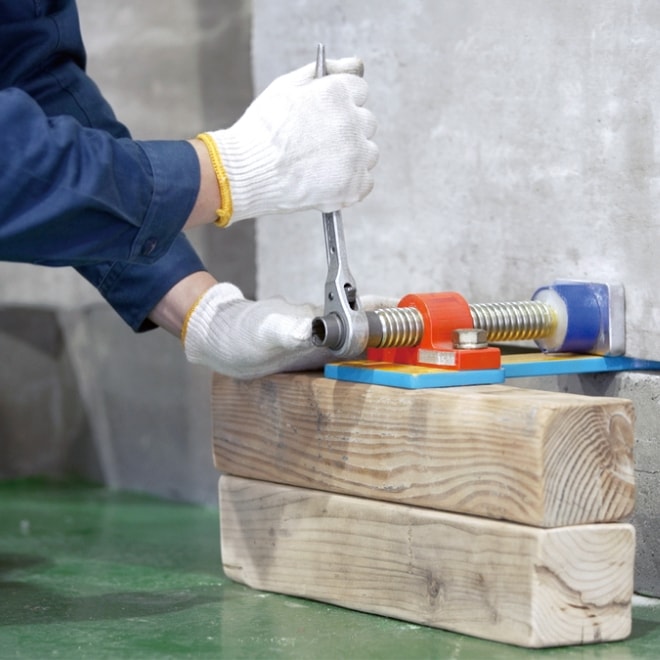

① バタ角材等で必ず底面を接地

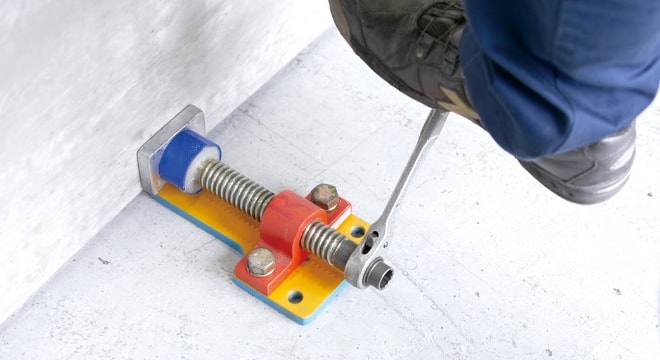

② 必要以上に力をかけない
ピタカイ（シングル）
- 推力 5.0ton
- 製品質量 5.3kg
- 型番 PCM
- リース

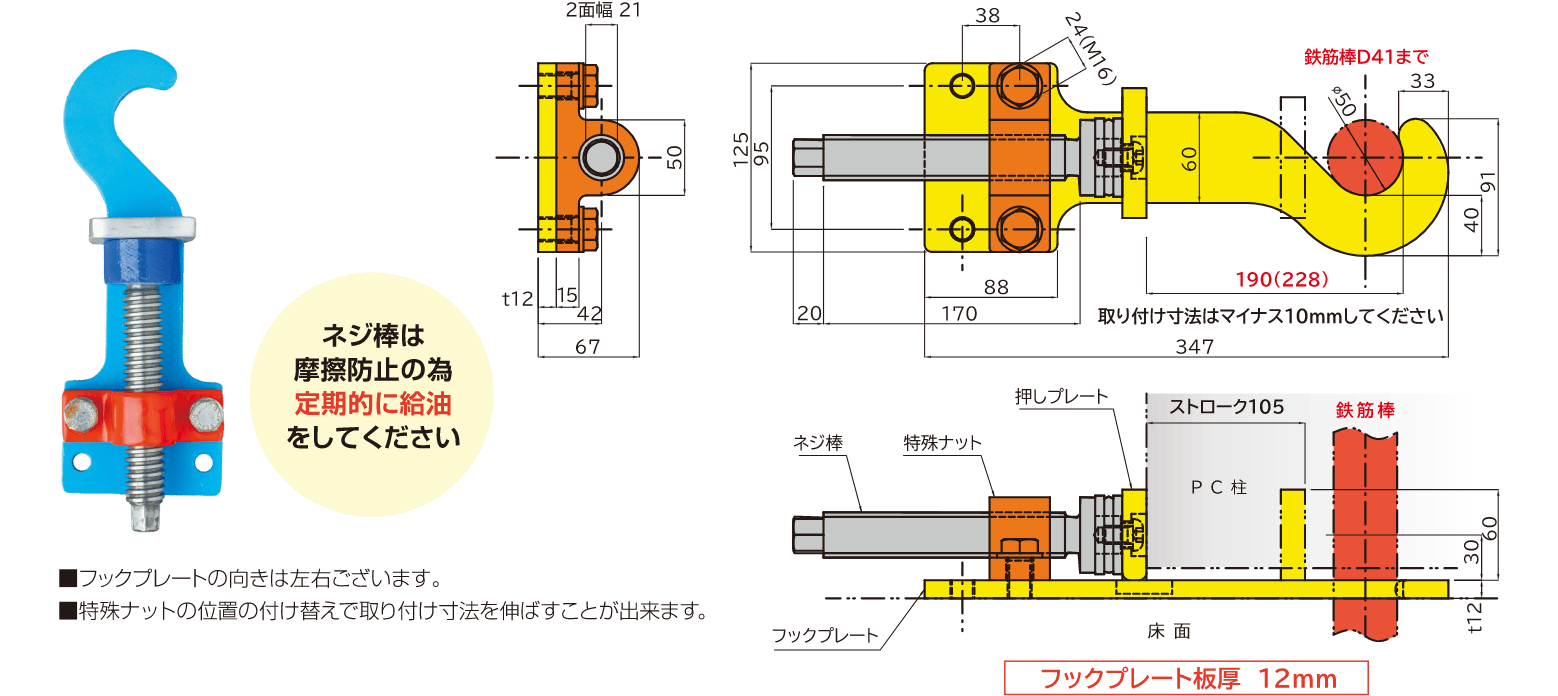

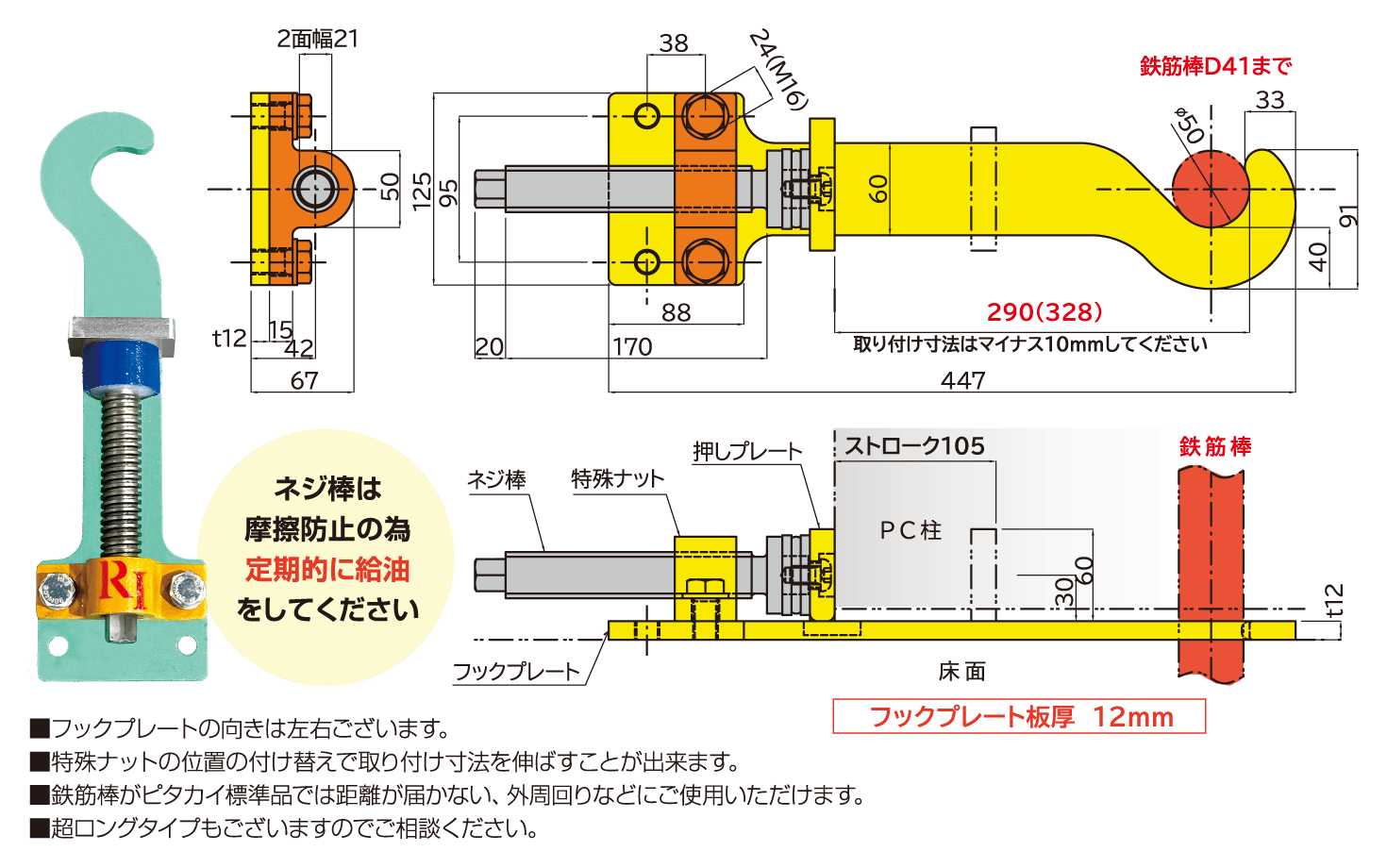

寸法図
- 電気工具・スパナ・モンキーは使用しないでください。
- 足や単管パイプなどで必要以上に力をかけないでください。
- フックプレート底面が接地出来ないところでは、バタ角材等で必ず底面を接地させてください。
- ラチェットレンチの長さは、355mm以下の物をご用意し､手の力で使用してください。
ピタカイ ロング
- 推力 5.0ton
- 製品質量 5.8kg
- 型番 PCML
- リース
寸法図
- 電気工具・スパナ・モンキーは使用しないでください。
- 足や単管パイプなどで必要以上に力をかけないでください。
- フックプレート底面が接地出来ないところでは、バタ角材等で必ず底面を接地させてください。
- ラチェットレンチの長さは、355mm以下の物をご用意し､手の力で使用してください。
ピタカイ薄（シングル）
- 製品質量 4.5kg
- 型番 PCMU
- リース

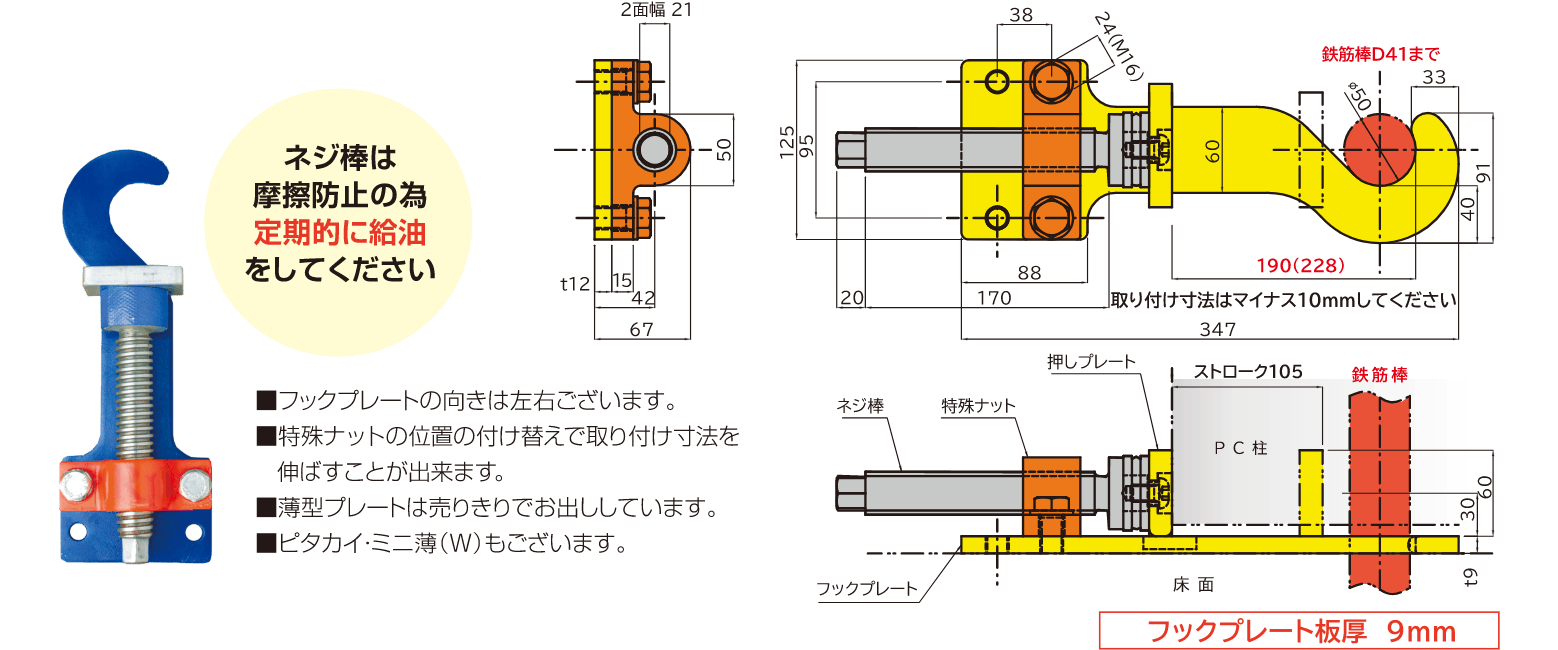

寸法図
- 電気工具・スパナ・モンキーは使用しないでください。
- 足や単管パイプなどで必要以上に力をかけないでください。
- フックプレート底面が接地出来ないところでは、バタ角材等で必ず底面を接地させてください。
- ラチェットレンチの長さは、355mm以下の物をご用意し､手の力で使用してください。
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
カタログダウンロード
最新の製品カタログ・図面・取扱説明書がこちらからダウンロードできます。[PDF]
