• 製品質量

    8
    kg

  • 型番

    RIJ

  • リース

15mmの隙間でも差し込めます!

  • 爪がワイドでPCの破損軽減!
  • 0.3mmの微調整が可能
  • 一体構造で高強度を実現!

PCレベル調整に最適!

15mmの隙間に差し込み、数mm単位の微調整が可能!

使用手順説明

使用手順説明

製品仕様

最大使用荷重 頭部15ton/爪部5ton
爪部高さ 14mm
最大ストローク 13mm
スクリュー1回転の昇降距離 0.3mm
必要工具 ラチェットレンチ(21mm)

注意事項


  • 操作は手動で行い、電動工具は使用しないでください。
  • 取扱説明書を必ず熟読し操作方法等を全て厳守してください。
  • 使用荷重の許容範囲内で使用してください。
  • 必ず底面全体に負荷が掛かる位置でご使用ください。
    浮いた状態では故障やPC損傷等のリスクが高まります。(バタ角などで底面を受けてご使用ください。)

  • 本体の頭部または爪部に負荷を斜めにかけないでください。
  • 平坦な場所に設置し、揚重対象物にかける負荷の方向が頭部または爪部上面に対して全面垂直に作用するようにして本体を倒さないでください。

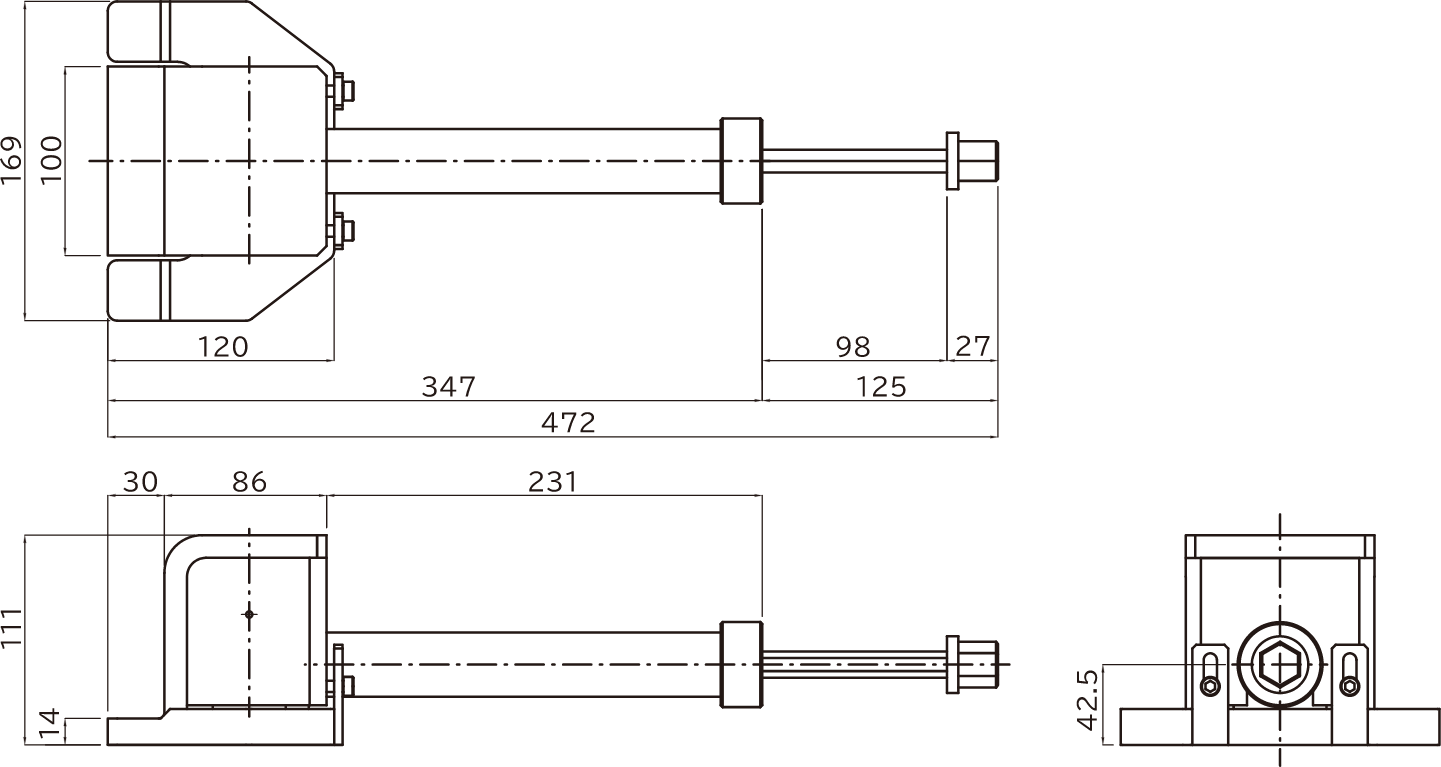

寸法図

  • 製品質量 8kg
  • 型番 RIJ
  • リース

寸法図

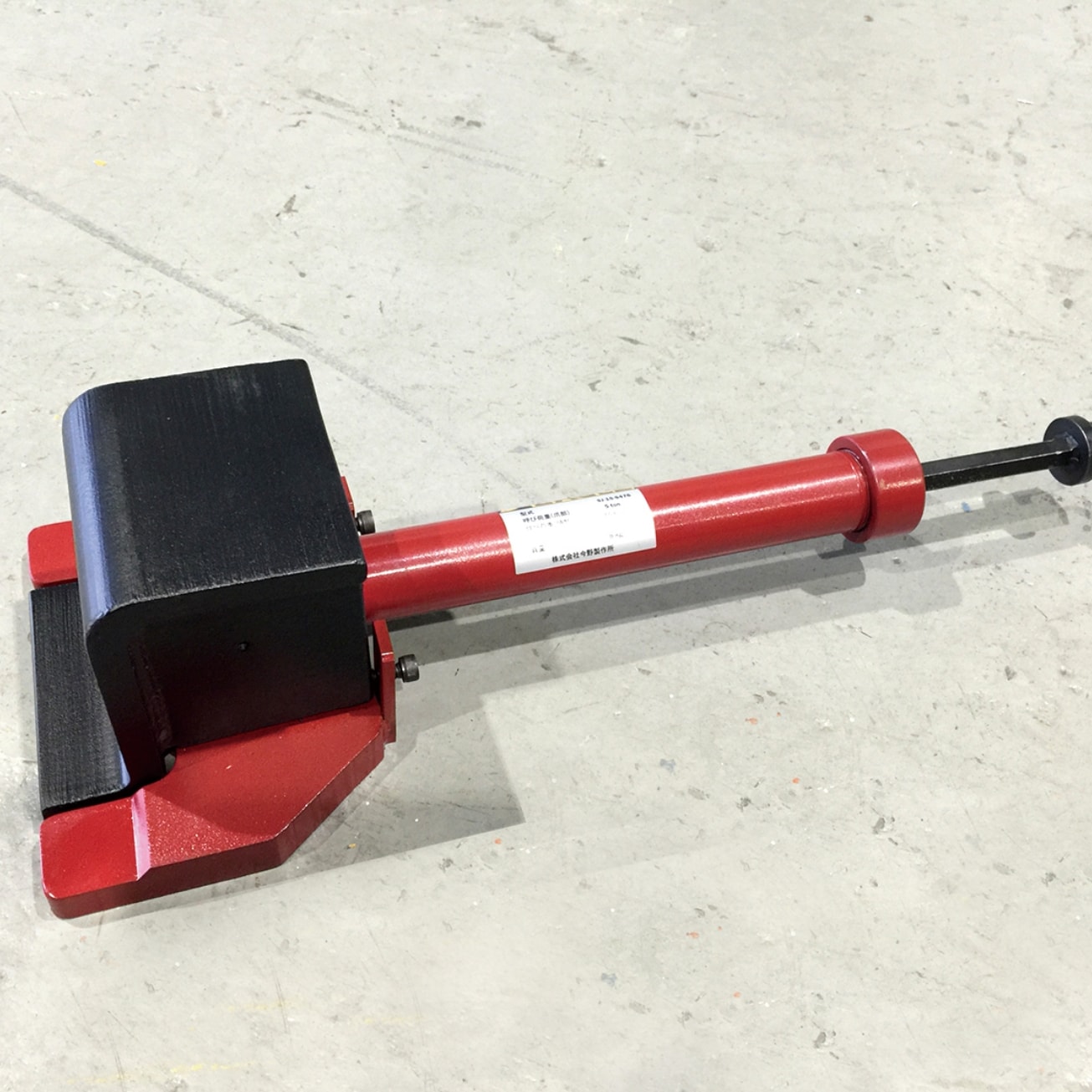

PC柱調整治具アールアイジャッキ

カタログ / 図面 / 取扱説明書 / 点検表

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
