フックプレートのそりを防止
ピタカイ・ミニの損傷やPC破損を防ぐ!

ピタカイ・ミニW

  • 5ton
  • 8.2kg
  • PCMW
  • リース

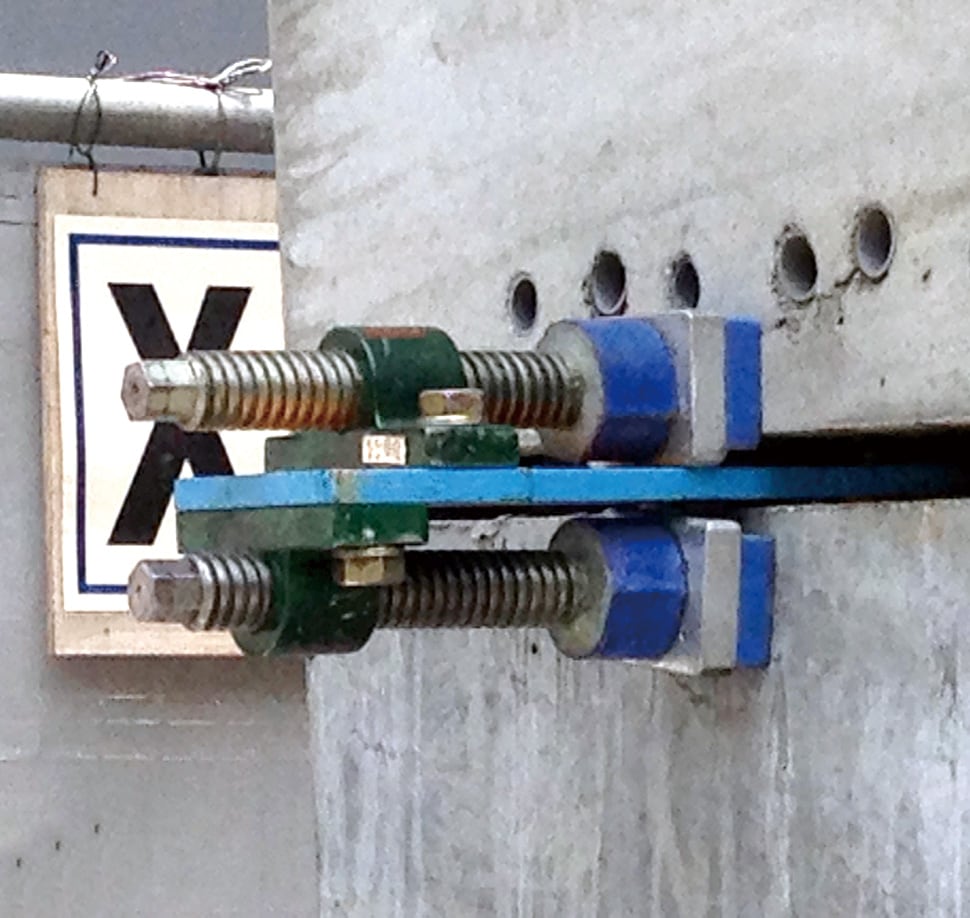

ピタカイ・ミニの底面が浮いてしまいますとピタカイ・ミニの損傷やPC破損を起こす可能性があります。(図(①))

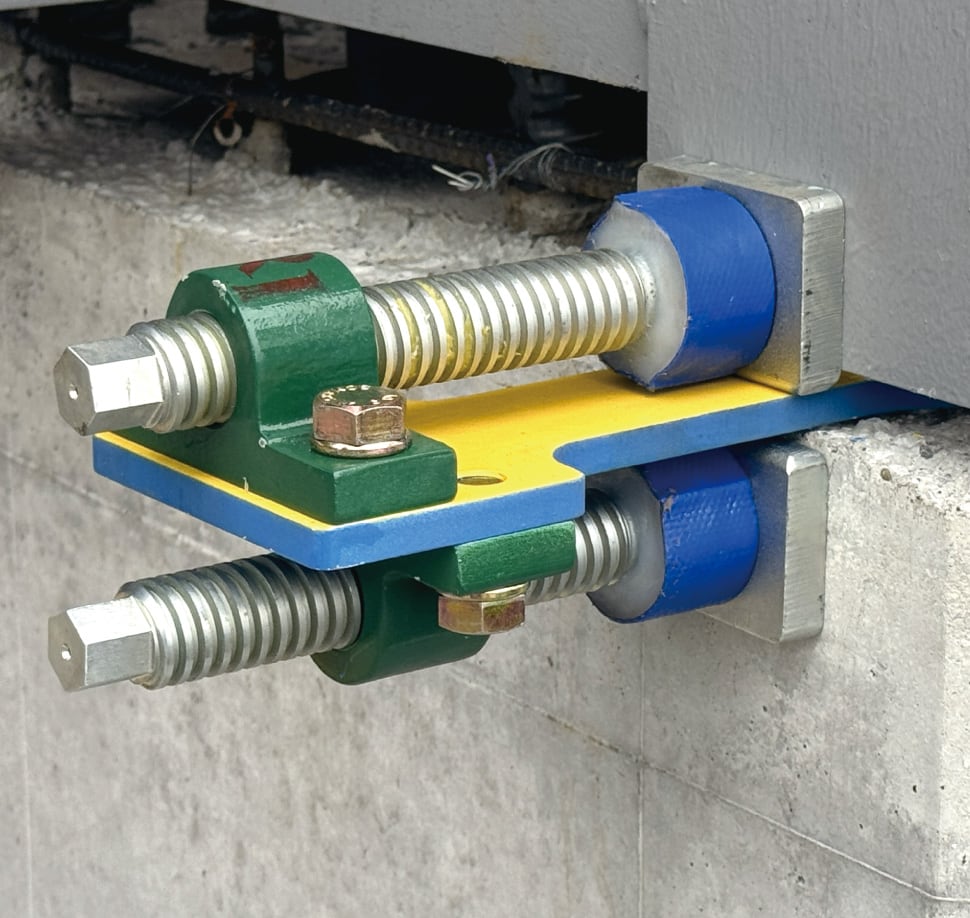

そこでピタカイ・ミニ Wは、下部にも押しプレートセットすることでフックプレートの反りを防止し、PC柱の角かけを防ぎます。(図(②))

寸法図

ピタカイ・ミニ Wロング

  • 5ton
  • 8.7kg
  • PCMWL
  • リース

寸法図

ピタカイベータ(ベースプレート/鉄骨柱調整治具)

  • 6.0kg
  • PCMB
  • リース

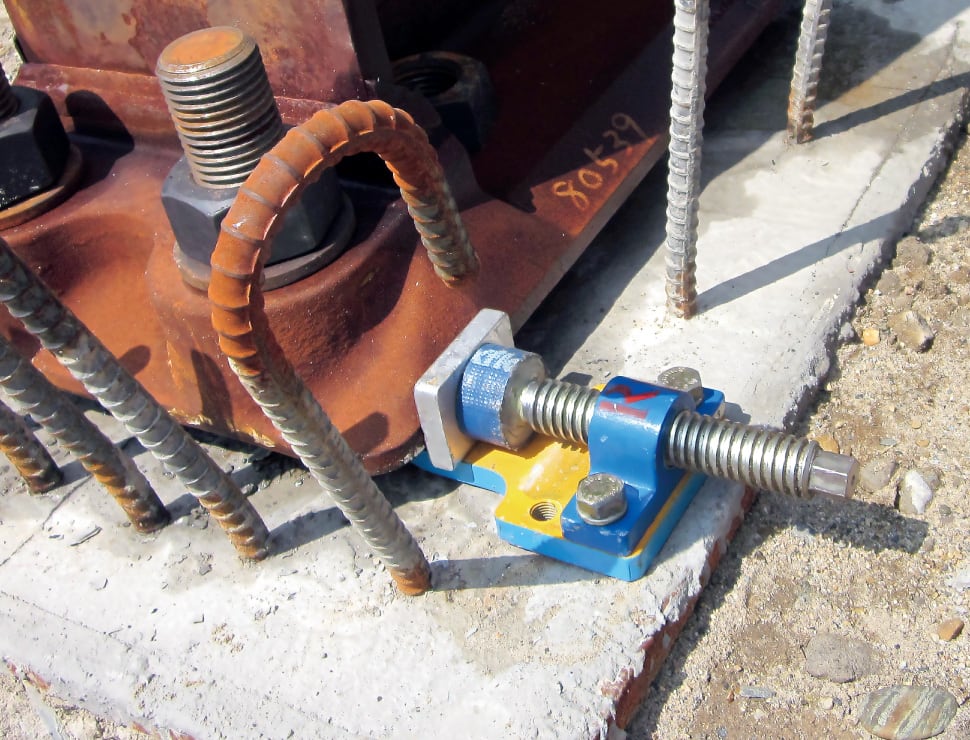

鉄骨のベースプレートは、レベルモルタル分の隙間がございますのでピタカイベータを差し込み、アンカーボルトに引っかけて反力を取り、ネジ棒を回し押して位置合わせが出来ます。
簡単で正確な位置合わせが可能です。(アンカーボルトM60まで使用可能)

  • 一面に2台使用することにより、ねじれを防止いたします。
  • バールでこじる事も、ジャーナルジャッキなどの反力受けも不要です。
  • ピタカイシングルは、ボルトの付け替えで伸ばすことも可能。

寸法図


  • 21mmのラチェットレンチをご使用ください。(スパナ・メガネレンチ・モンキーは使用しないでください。)
  • レンチの長さは、355mm以下の物を使用し、足ではなく手の力のみで使用してください。
  • 押しプレートに、負荷を斜めにかけないでください。
  • フックプレート底面が接地出来ない所では、バタ角材などで調整をして使用してください。
写真集 / 動画集
  • ピタカイ・ミニW/ピタカイ・ミニW ロング
  • ピタカイベータ
  • 写真集へ
カタログ / 取扱説明書 / 点検表

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください。

寸法表・安全荷重表

シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。

カタログダウンロード

カタログダウンロード

最新の製品カタログ・図面・取扱説明書がこちらからダウンロードできます。[PDF]
