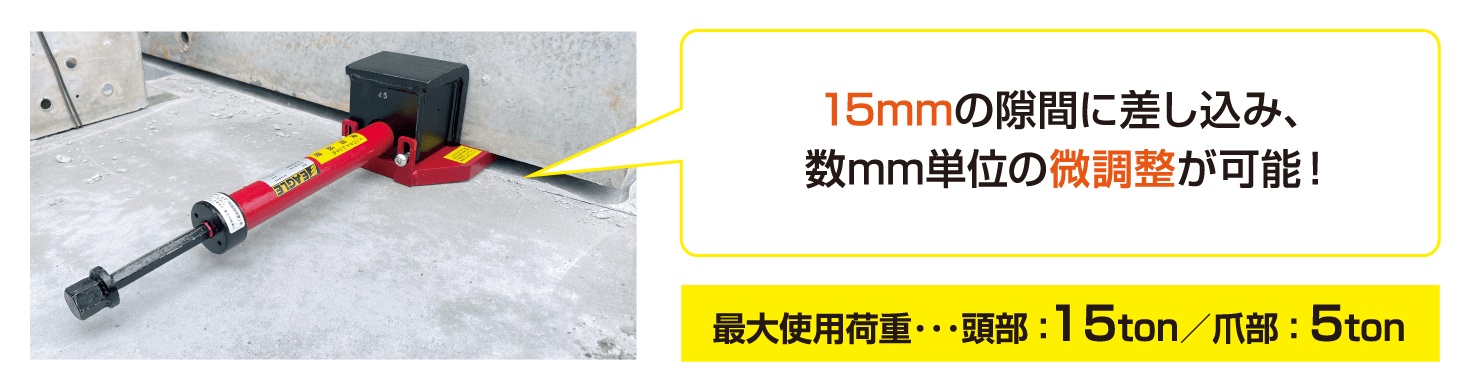

17mmの隙間でも差し込めます!

  • スクリュー式微調整タイプのジャッキ
  • スクリューネジ1回転で0.3mmの微調整が出来る
  • 本体部は一体構造で高強度

レベル調整治具

  • 製品質量

    8
    kg

  • 製品コード

    RIJ

  • リース

本体仕様

最大使用荷重 頭部15t/爪部5t
全高 445mm
爪部最低高さ 14mm
最大ストローク 13mm
スクリュー1回転の昇降距離 0.3mm
必要油量 35cm³
製品質量 8kg

  • 本体部の頭部または爪部に負荷を斜めにかけないでください。
  • アールアイジャッキを平坦な場所に設置し、揚重対象物にかける負の方向が頭部、または爪部上面に対して全面垂直に作用するようにして、アールアイジャッキが倒れないようにしてください。
  • 本体部底面(基台)の全面が接地できない場所では使用しないでください。

寸法図

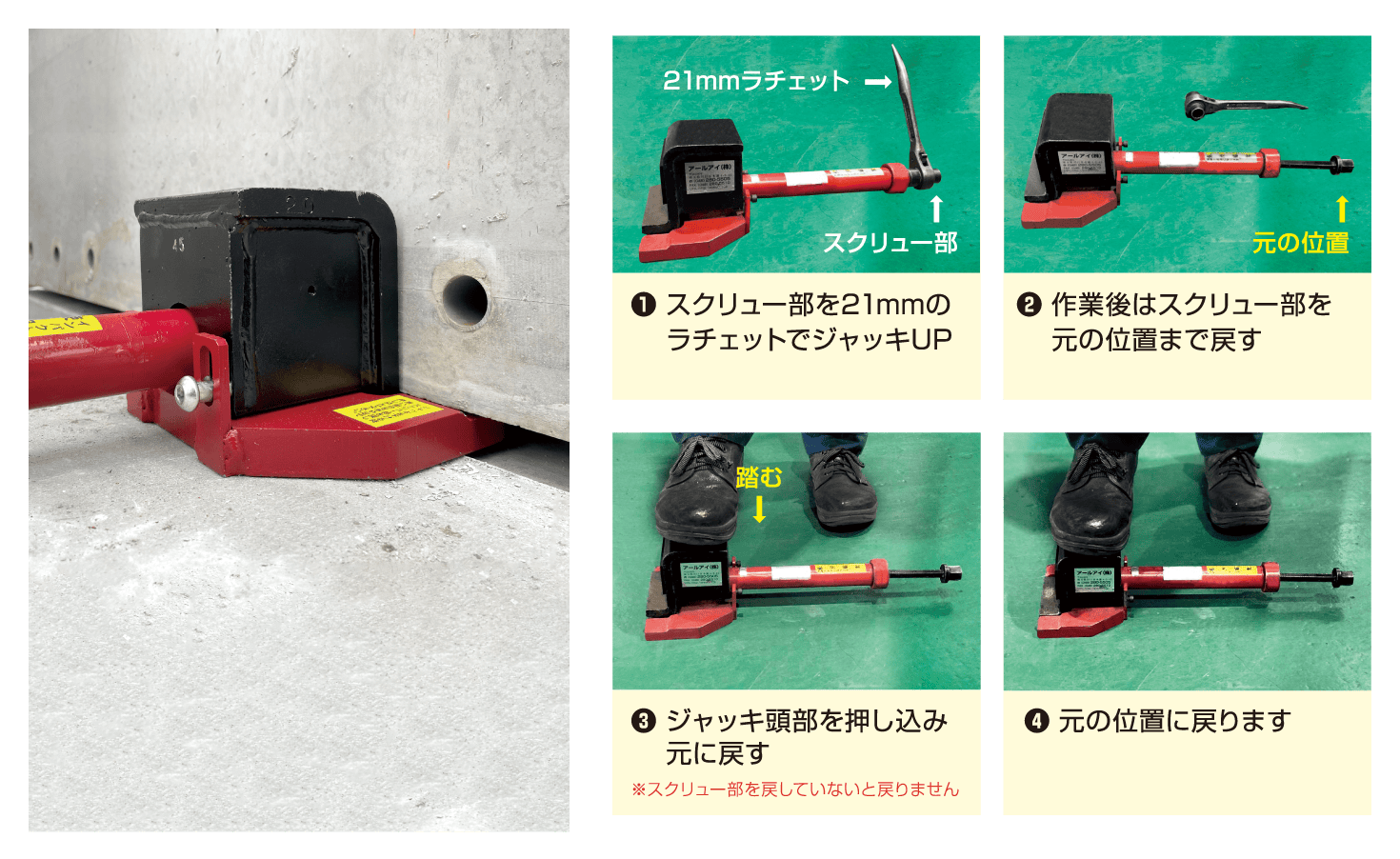

ジャッキが一体型になりました21mmのラチェットレンチでご使用いただけます。



操作は手動で行って下さい。
電動工具使用不可

カタログ / 取扱説明書 / 点検表

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください。

寸法表・安全荷重表

シャックルやワイヤの寸法・安全荷重はこちらからご確認いただけます。
