型番
RIR
-
リース
-
販売

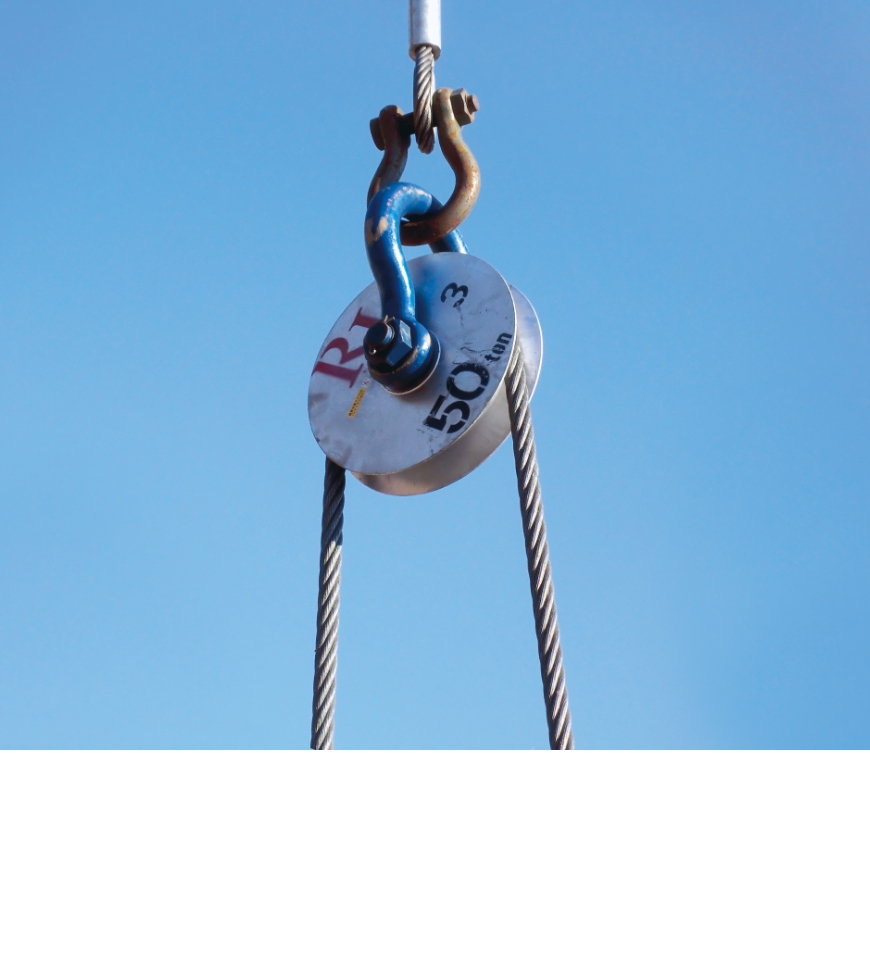

吊り用滑車として、
トラスや長梁の均等吊りや、
柱などの立て起こしの均等吊りにご使用いただけます。
- 長尺物の均等吊りに最適！
- ワイヤ折り曲げ低下軽減、

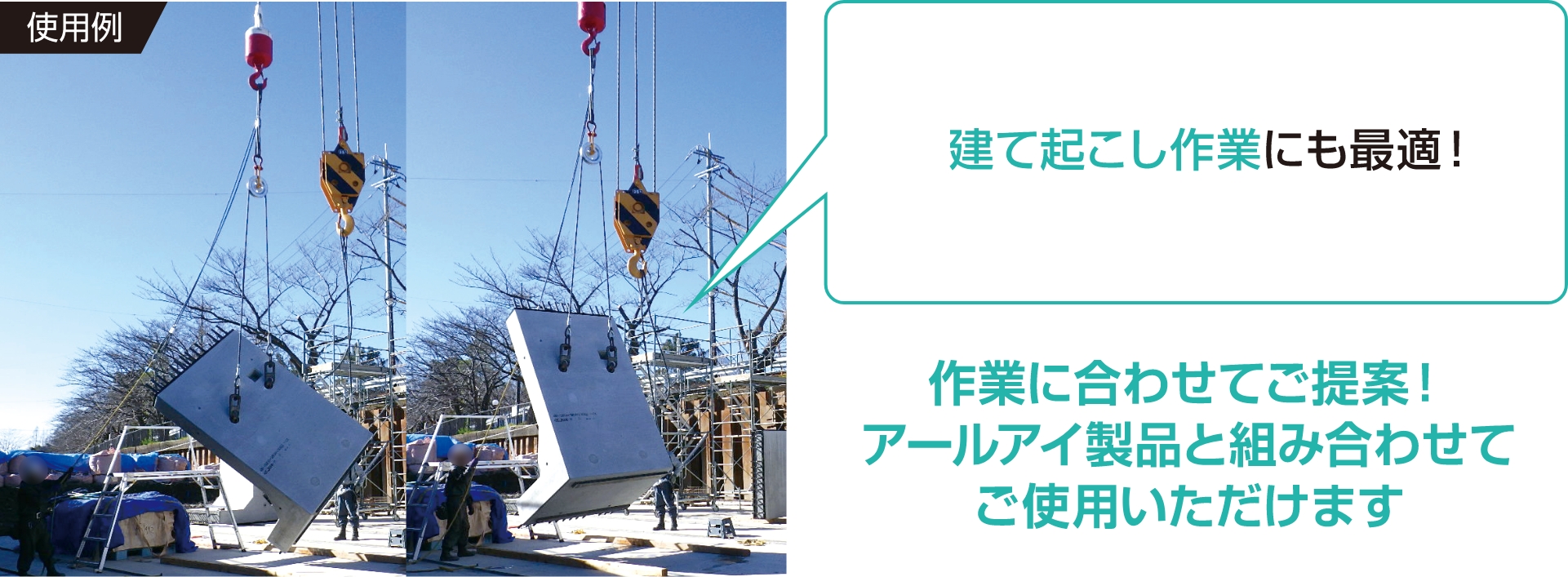

建て起こし作業でも効果を発揮 - 最大使用荷重48ton重量物にも対応！
ワイヤの折り曲げによる強度低下率
-
（％）
ロープの構成 D/d 1 5 10 6×24％ 50 30 25 6×37％ 45 22 10 IWRC 6×Fi (29)％ 45 25 15
アールアイローリングのシーブピッチ円の直径は、ワイヤ径の10倍を確保しております。

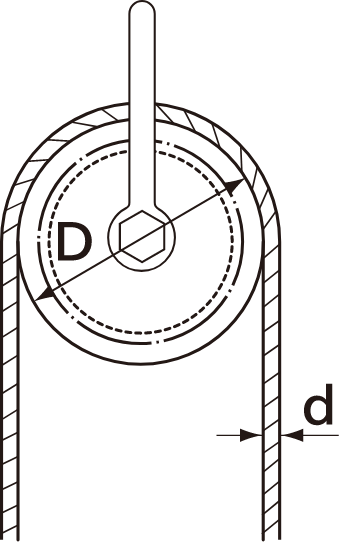

ワイヤ(d)の折り曲げ応力はシーブ(D)が小さいほど強度は低下します。
D/d 10倍以上とれない場合はワイヤの折り曲げによる強度低下率を5倍の値でご検討ください。
注意事項
- ワイヤや荷の動きにご注意ください。
- ワイヤは別途販売となります。
- 上部シャックルは付属しております。紛失にご注意ください。
10ton
- 製品質量 28kg（シャックル含む）
- 型番 RIR-10
- リース
- 販売

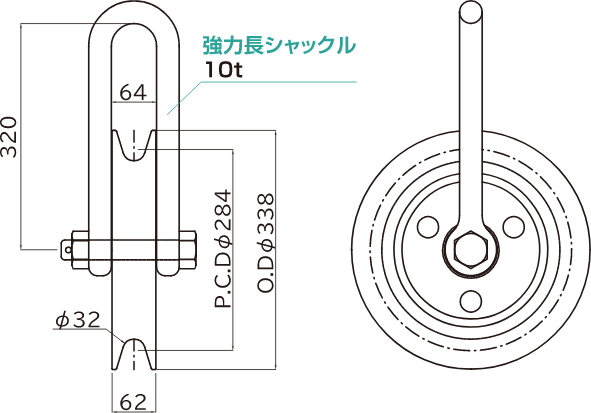

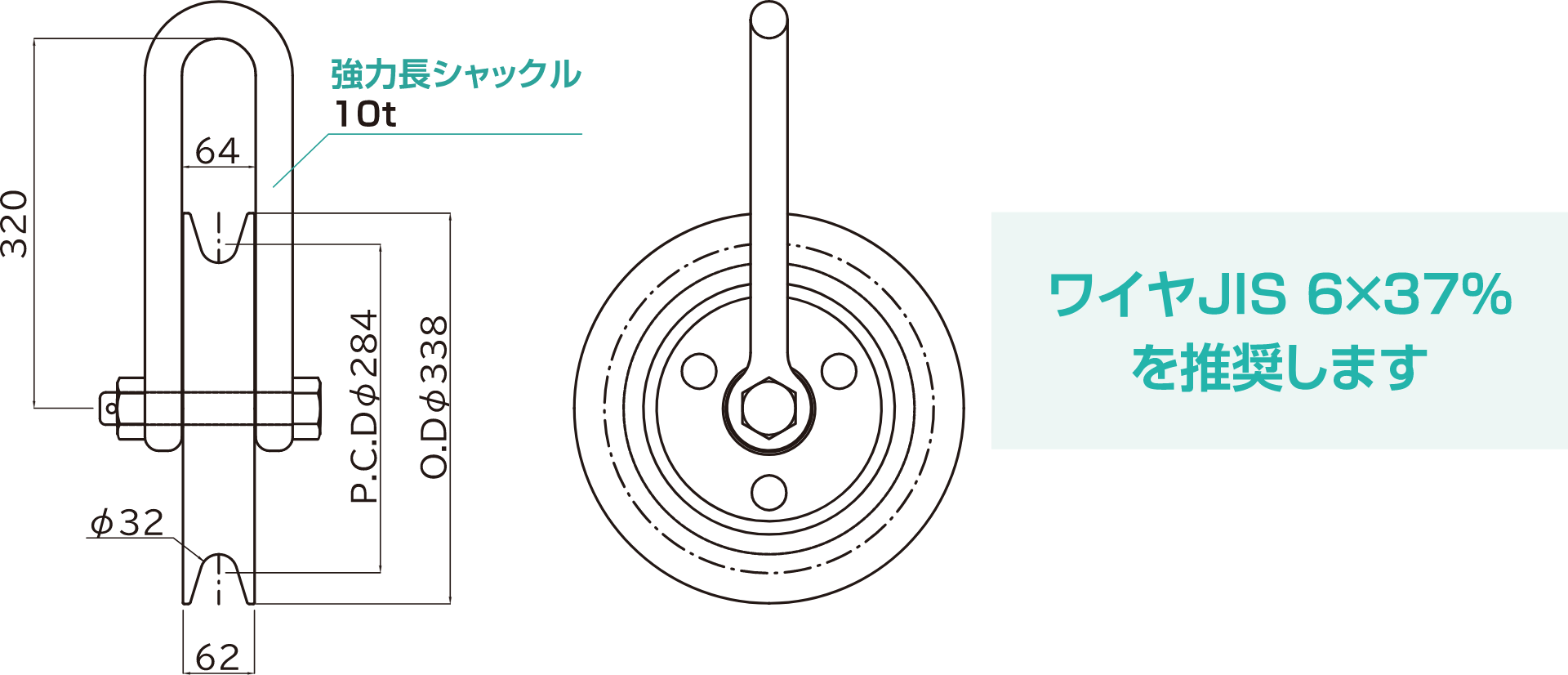

寸法図
ワイヤJIS 6×37％を
推奨します
推奨します
※ワイヤ径Φ28のときにD/dが10倍です。
それ以上の場合にはD/dを5倍として強度低下率をみてください。
- ワイヤや荷の動きにご注意ください。
- ワイヤは別途販売となります。
- 上部シャックルは付属しております。紛失にご注意ください。
20ton
- 製品質量 75kg（シャックル含む）
- 型番 RIR-20
- リース
- 販売

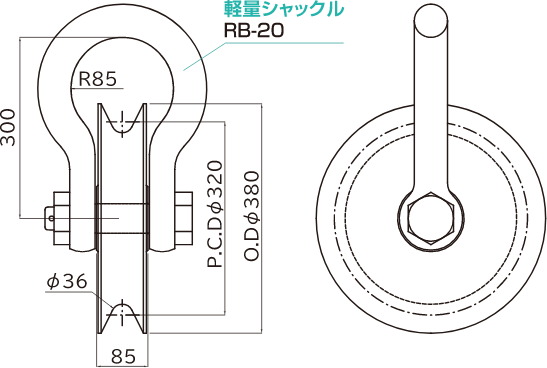

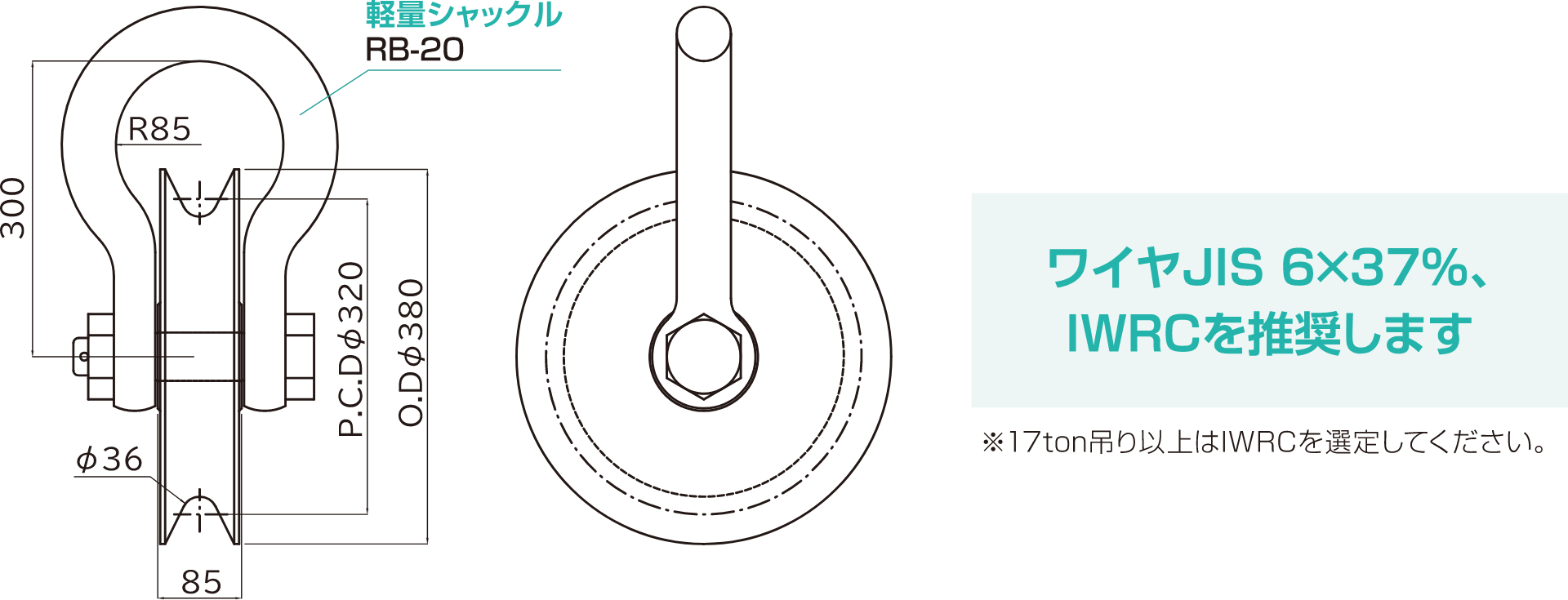

寸法図
ワイヤJIS 6×37％、
IWRCを推奨します
IWRCを推奨します
※17ton吊り以上はIWRCを選定してください。
※ワイヤ径Φ32のときにD/dが10倍です。それ以上の場合にはD/dを5倍として強度低下率をみてください。
- ワイヤや荷の動きにご注意ください。
- ワイヤは別途販売となります。
- 上部シャックルは付属しております。紛失にご注意ください。
48ton
- 製品質量 300kg（シャックル含む）
- 型番 RIR-48
- リース
- 販売

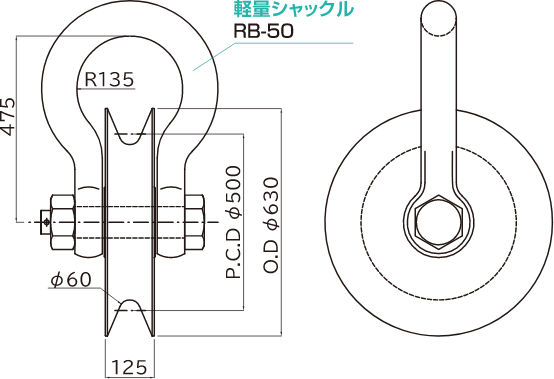

寸法図
ワイヤJIS 6×37％、
IWRCを推奨します
IWRCを推奨します
※45ton吊り以上はIWRCを選定してください。
※ワイヤ径Φ50のときにD/dが10倍です。それ以上の場合にはD/dを5倍として強度低下率をみてください。
- ワイヤや荷の動きにご注意ください。
- ワイヤは別途販売となります。
- 上部シャックルは付属しております。紛失にご注意ください。
こんな使い方も！
均等吊り
吊り用滑車でワイヤを調整し、すべての吊り位置を均等に吊り上げ可能

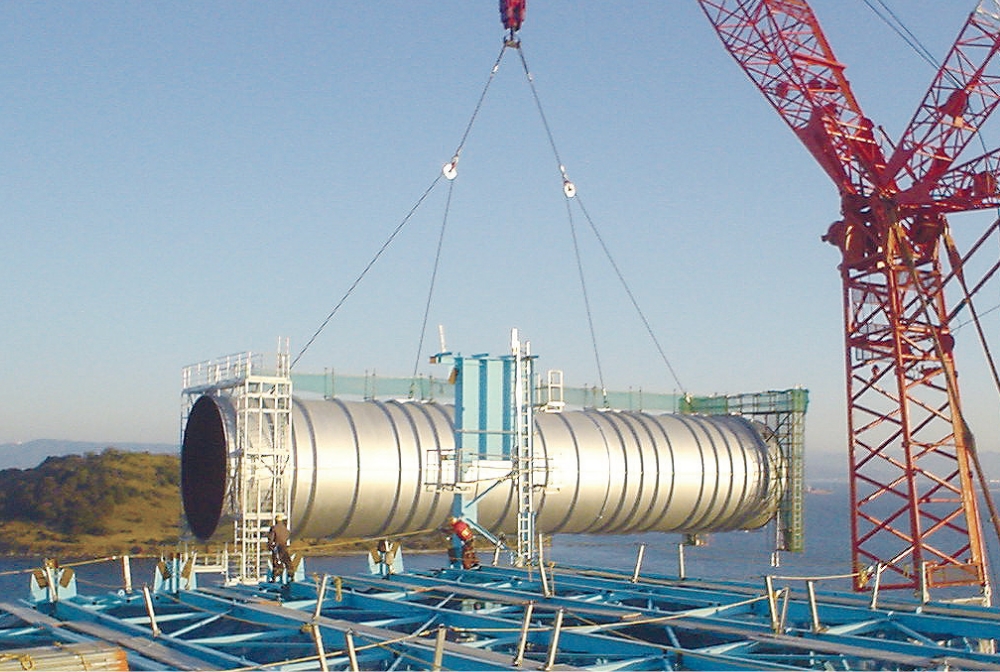

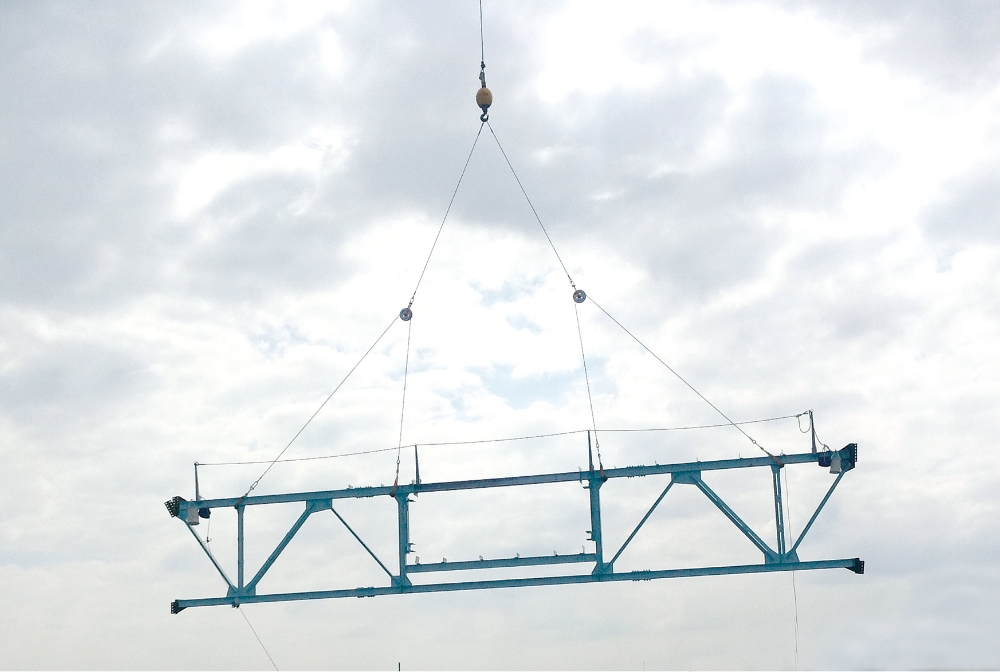

長尺吊り
トラスや長梁など、天秤では対応しきれない長尺物も対応可能！
エコライザーアールアイローリング
- 写真集 ／ 動画集
-
アールアイローリング- 写真集へ
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
