自動玉外し装置

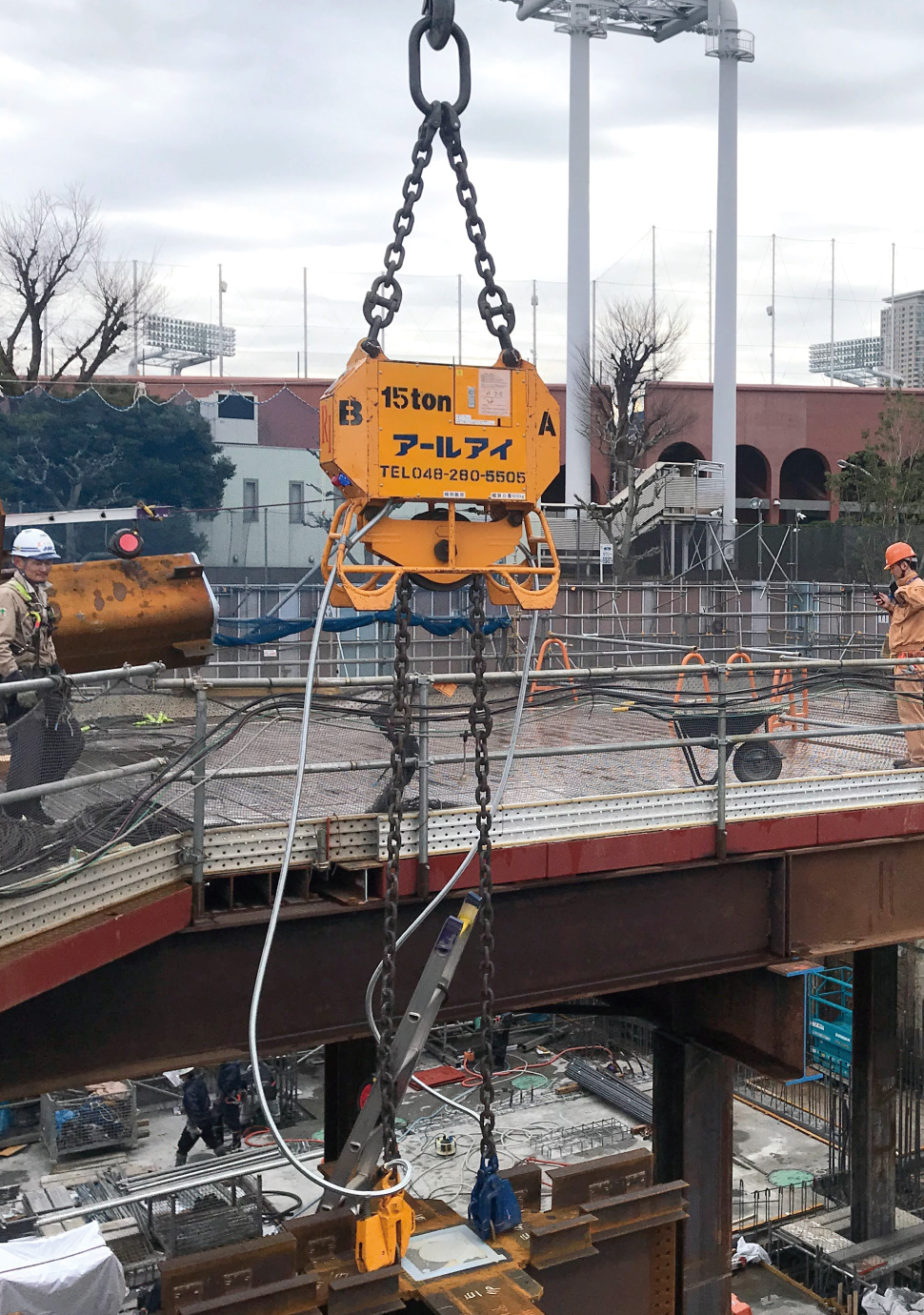

マイティ・シャックル・エース：15ton 2点吊り

  • 製品質量

    600
    kg

  • 製品コード

    MSA15-2

  • リース

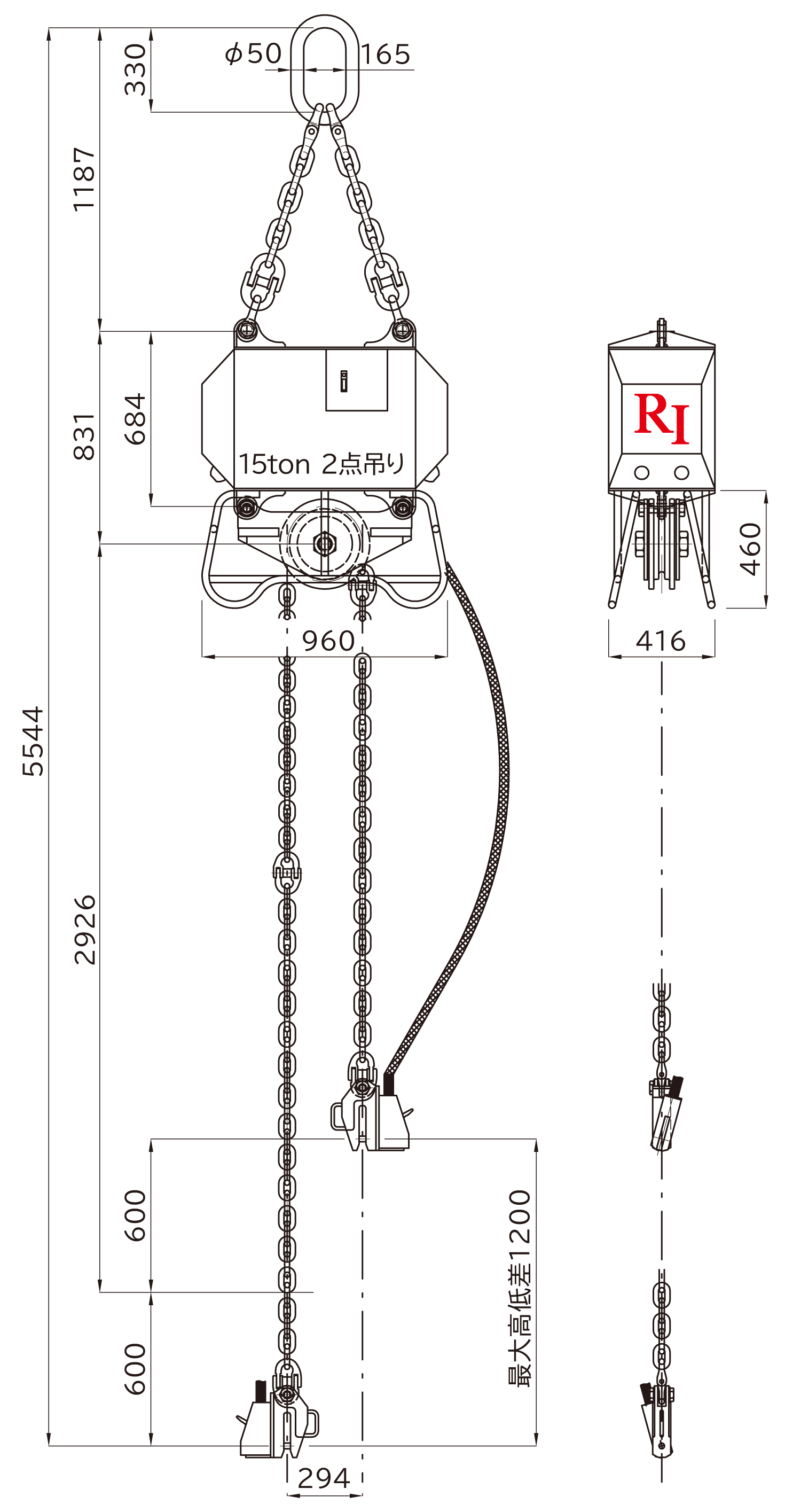

寸法図

※チェーン吊り角度は30°以内で使用して下さい。
それ以上で使用すると最大吊り荷重は低下します。
カップリングを滑車（シーブ）に当てての1点吊りの使用はできません。

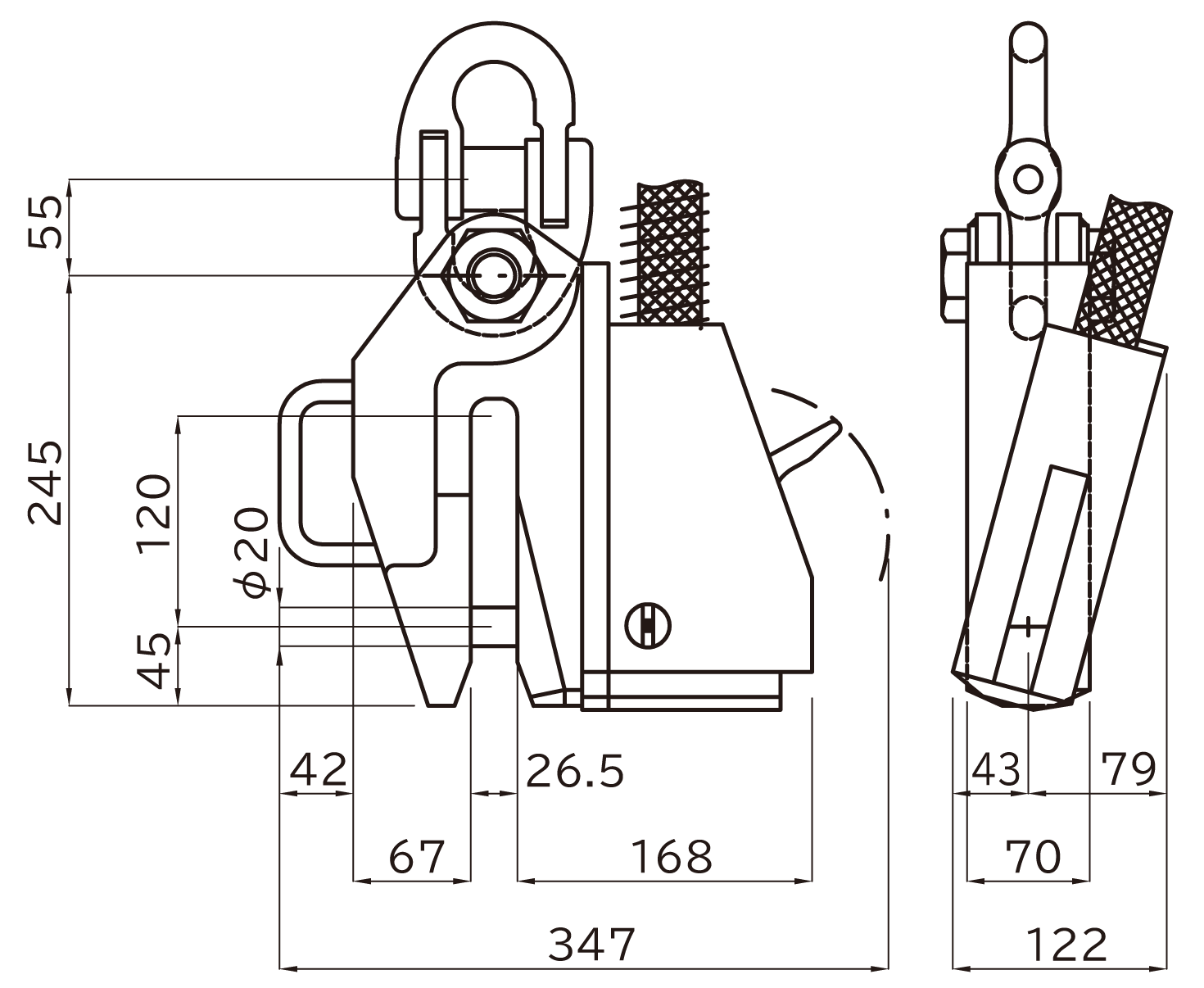

クランプ概算寸法図

製品質量：20Kg

※クランプをセットする吊りピース等の寸法は、穴径はピン径+2mm以上、板厚は開口部の-1mm以下でお考え下さい。
ご不明な点がございましたら何なりとお問い合わせ下さい。

※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承下さい。

写真集 ／ 動画集
  • 6ton2点吊り
  • 12ton2点吊り

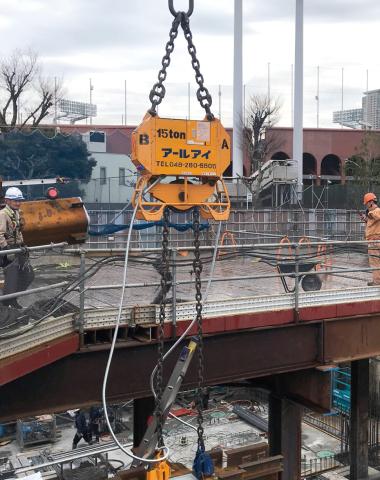

  • 15ton2点吊り
