揚重別寸法一覧表
| 最大使用荷重(t) | 製品質量(kg) | クランプ部 | ||
|---|---|---|---|---|
| ピン径(mm) | 開口部(mm) | |||
| 2点吊り | 15 | 550 | φ20 | 26.5 |
| 20 | 790 | φ22 | 26.5 | |
| 4点吊り | 25 | 1080 | φ22 | 26.5 |
| 32 | 1120 | φ22 | 26.5 | |
| 40 | 1160 | φ25 | 30 | |
この装置の表示基本使用荷重は、すべての吊り点に均一に荷重がかかった場合で、各クランプの基本使用荷重は表示荷重を吊り点で割った数値になります。
クランプをセットする吊りピースなどの寸法は、穴径はピン径の+2mm以上、板厚は開口部の-1mm以下でお考えください。ご不明な点がございましたら、何なりとお問い合わせください。

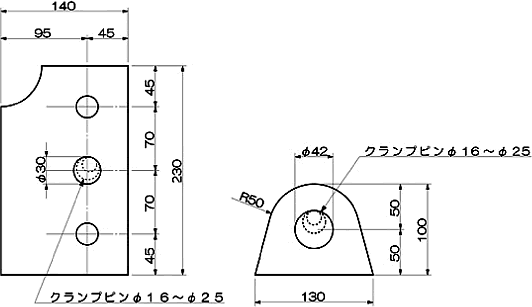

参考吊りピース
- 吊りピースは吊り上げ時の状態を考慮し必要な強度の有るものを取り付けて下さい。
- クランプを吊りピースに取り付けた状態でクランプの先端が鉄骨梁等に当たらないよう充分な 間隔（50m/mR以上）を取って下さい。
- ピース板厚は各クランプの開口部に入る寸法の物をご使用下さい。
- 鉄骨建て入れ治具 ATOMU-701（大洋製器工業社製）・建て方エース（テクノス社製）のエレクション ピース（標準品）がマイティシャックルエースと対応しております。（一応各メーカーとその都度確認して下さい。）
マイティシャックルエース 揚量別寸法一覧表
- 写真集 ／ 動画集
- カタログ ／ 図面 ／ 取扱説明書 ／ 点検表
- マイティ・シャックル・エース
-
カタログ
図面
取扱説明書
選定表
点検表
確認表
その他
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
