製品質量
1120
kg型番
MSA32-4
リース
32ton 4点吊り

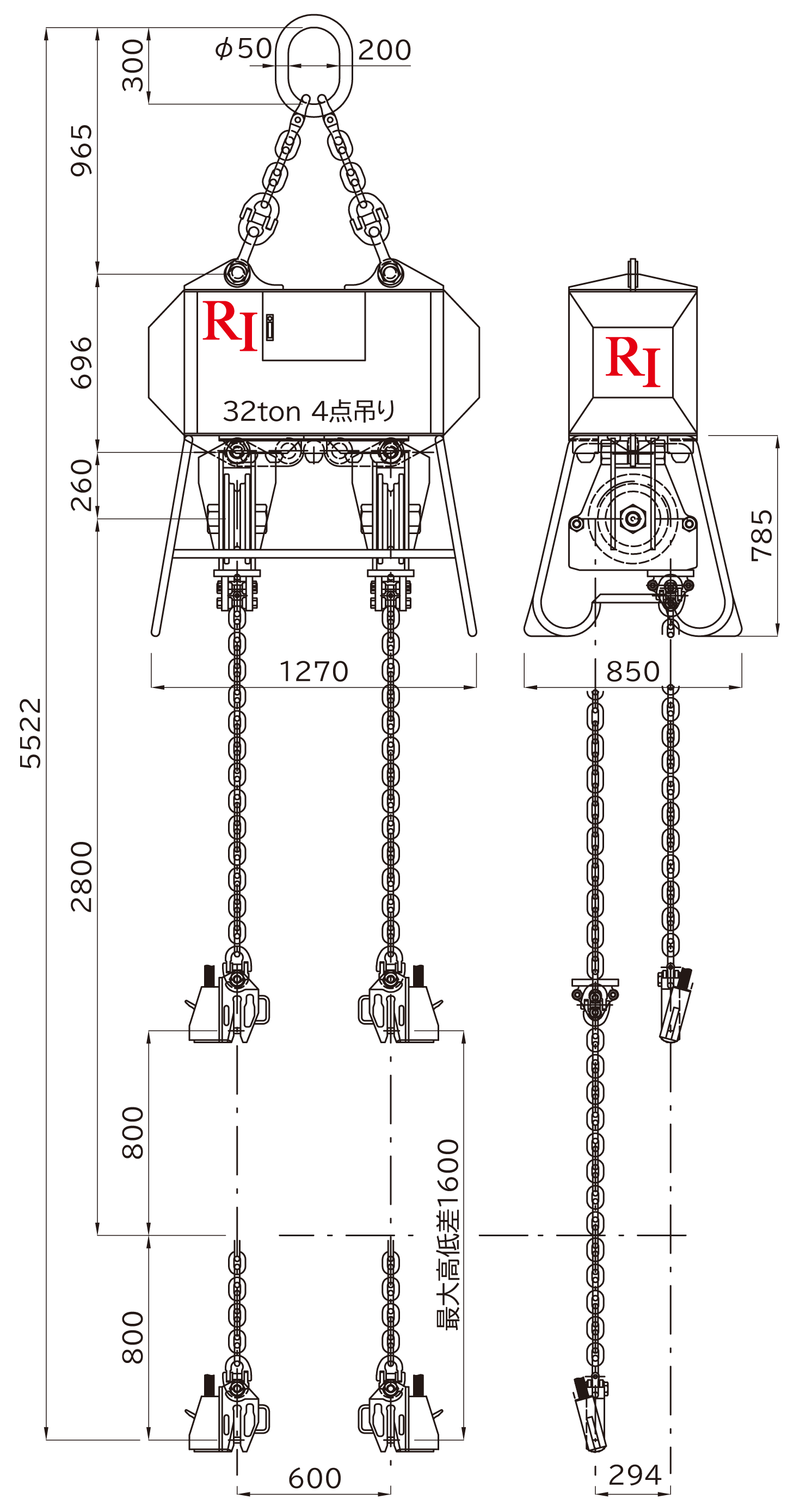

寸法図
チェーン吊り角度は30°以内で使用してください。
それ以上で使用すると最大吊り荷重は低下します。
カップリングを滑車（シーブ）に当てての1点吊りの使用はできません。
本体リングがクレーンに入るかご確認ください。
横倒し厳禁のためフォークリフトでの移動禁止

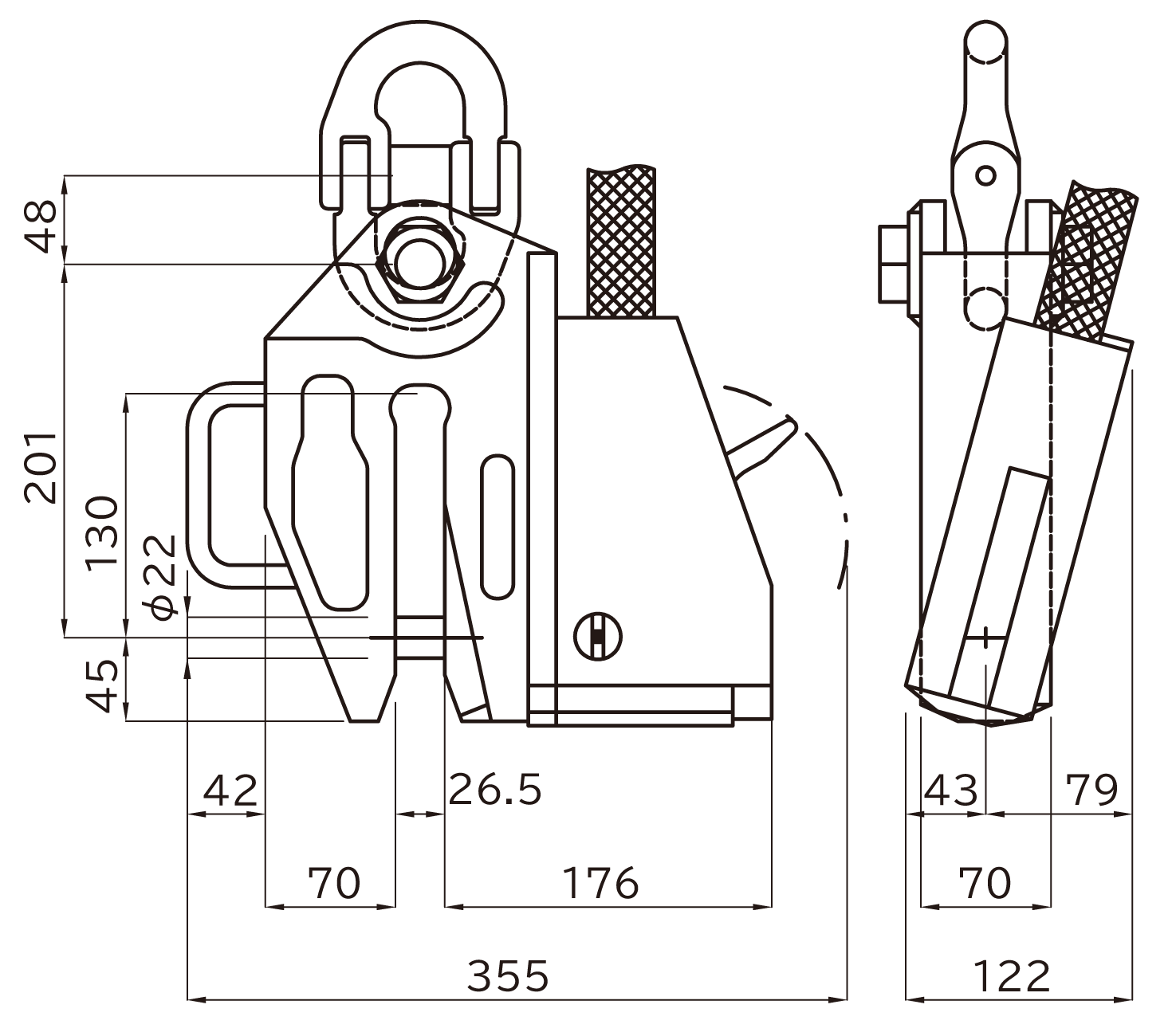

クランプ概算寸法図
製品質量：21Kg
※クランプをセットする吊りピース等の寸法は、穴径はピン径+2mm以上、板厚は開口部の-1mm以下でお考えください。
ご不明な点がございましたら何なりとお問い合わせください。

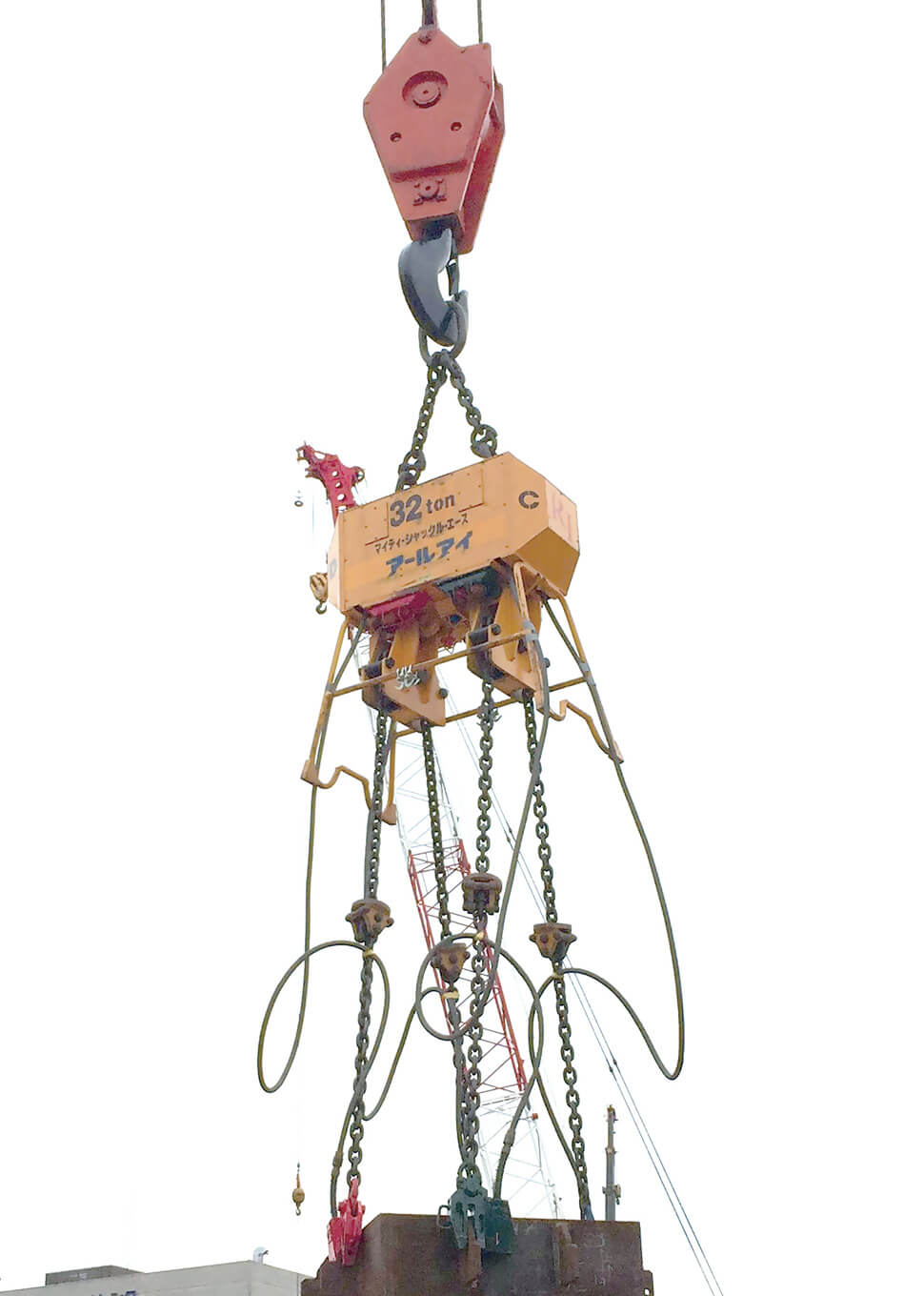

マイティシャックルエース 32ton 4点吊り
- 写真集 ／ 動画集
- カタログ ／ 図面 ／ 取扱説明書 ／ 点検表
- マイティ・シャックル・エース
-
カタログ
図面
取扱説明書
選定表
点検表
確認表
その他
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
