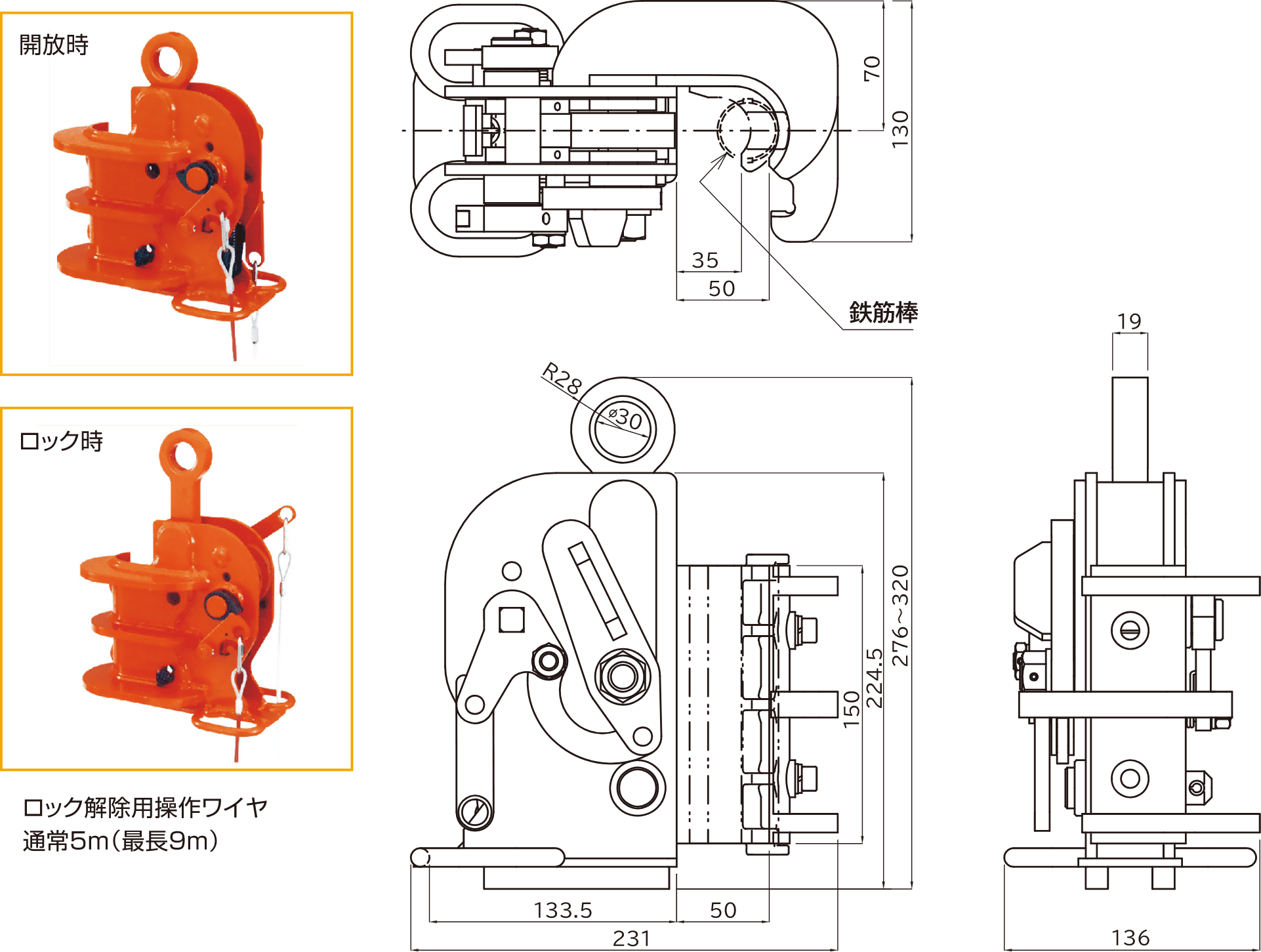

仕様寸法図・仕様表
仕様表
| 型式 | 最大使用荷重(t) | 許容使用寸法図A | 寸法(mm) | 製品質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 狭 | 広 | ||||||||||
| CSBL-1.5 (D19-D41) |
1.5 | 鉄筋呼び名 | B1 | B2 | C | D | E | F | G | 10 | |
| D19〜D29 | D32〜D41 | 35 | 50 | 150 | φ30 | 231 | 276〜320 | 133.5 | |||
| 丸棒 (mm) | H | I | J | K | L | R | |||||
| φ18～φ33 | φ32～φ48 | 224.5 | 19 | 136 | 70 | 130 | 28 | ||||
寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承下さい。

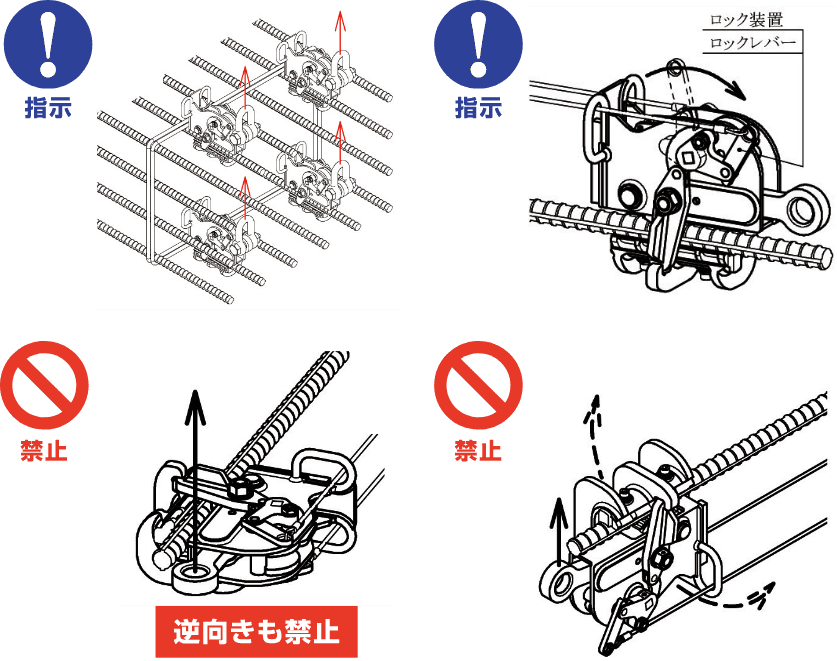

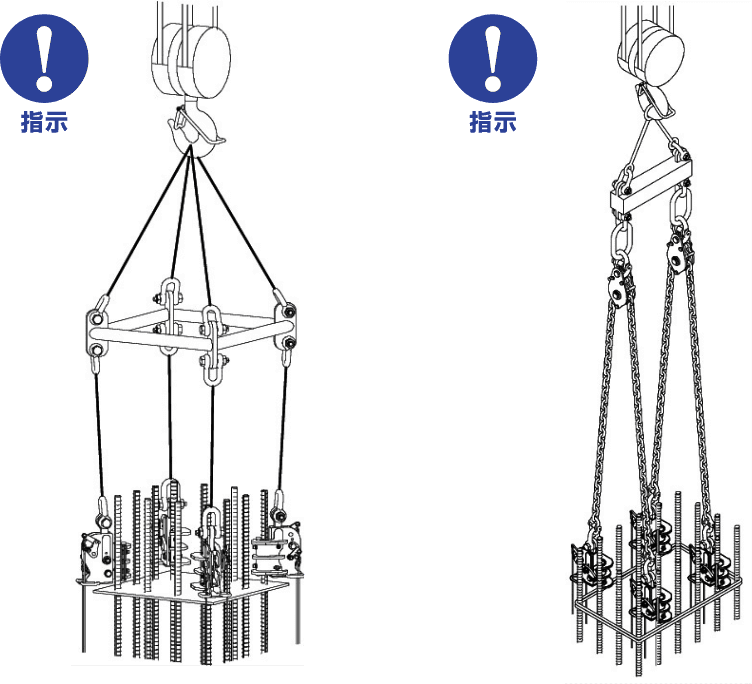

使用上の注意
- 吊り荷を横にしてクランプを取り付ける場合は、吊り環が吊り荷の上側に、受け金が吊り荷の下側にくるように取り付けてください。
- 対向角度（θ3）は60°以内、掛け幅角度（θ4）は20°以内で使用してください。
- 吊り荷固定後のクランプ取り外しの際は、完全に無負荷の状態で、且つスプリングが十分にたるんでいないと、遠隔操作用ロープを引っ張っても、クランプは開放できない構造になっています。
ご使用前に必ず取扱説明書をよくお読みください。
