• 型番

    LFT

  • リース

  • 販売

資材の取り込み・取り出しが
安全簡単!横引き不要!

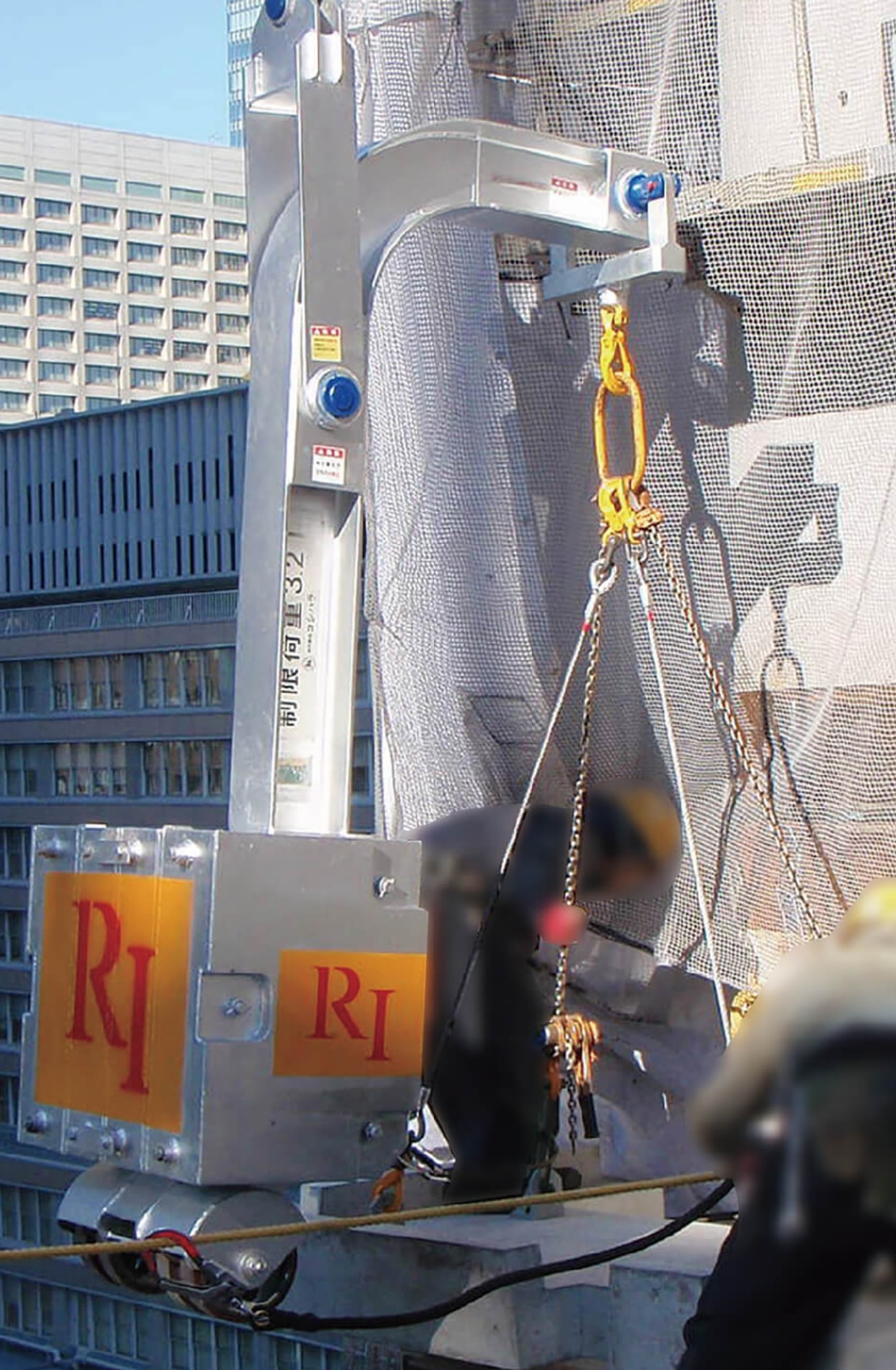

クレーンによる建物への資材の取り込み、取り出しなどはクレーンのフックブロック、吊りワイヤが建物に接近、接触するなど危険性のある作業であり、オペレータ、作業員などの技量と努力によってささえられています。

これらの問題を解決した、安全で簡易な吊り治具がリフティングトールです。

  • 安全な取り出し取り込み作業が可能!
  • 安定したバランス方式
  • 1点吊りにも対応!

注意事項


  • 荷を吊って地切りする際にゆっくりと吊り上げてください。
    急激に吊り上げると吊り治具の姿勢が不安定になり荷振れを起こします。
  • 両端のフックに均一に負荷を掛けてください。
  • 平らな敷き鉄板やコンクリートの上に本体がへの字の格好になるように保管してください。
  • 保管する際先端のフックを本体で踏まないようにしてください。
  • 取扱説明書を必ず熟読し操作方法等を全て厳守してください。

  • 使用荷重以上の重量を吊らないでください。
  • 1点吊りアタッチメント以外での1点吊り(片側吊り)は使用出来ません。
  • 転倒する危険がありますので立て掛けるような保管方法はしないでください。

概要・特長

シンプル設計で安全確保!

リフティングトールは重心位置を軸に、吊り荷とウエイトでバランスを取る仕組み

建物への資材などの取り込み・取り出しなどの作業を、クレーン操作の技量と努力に依存することなく、安全にかつ、容易に行えます。

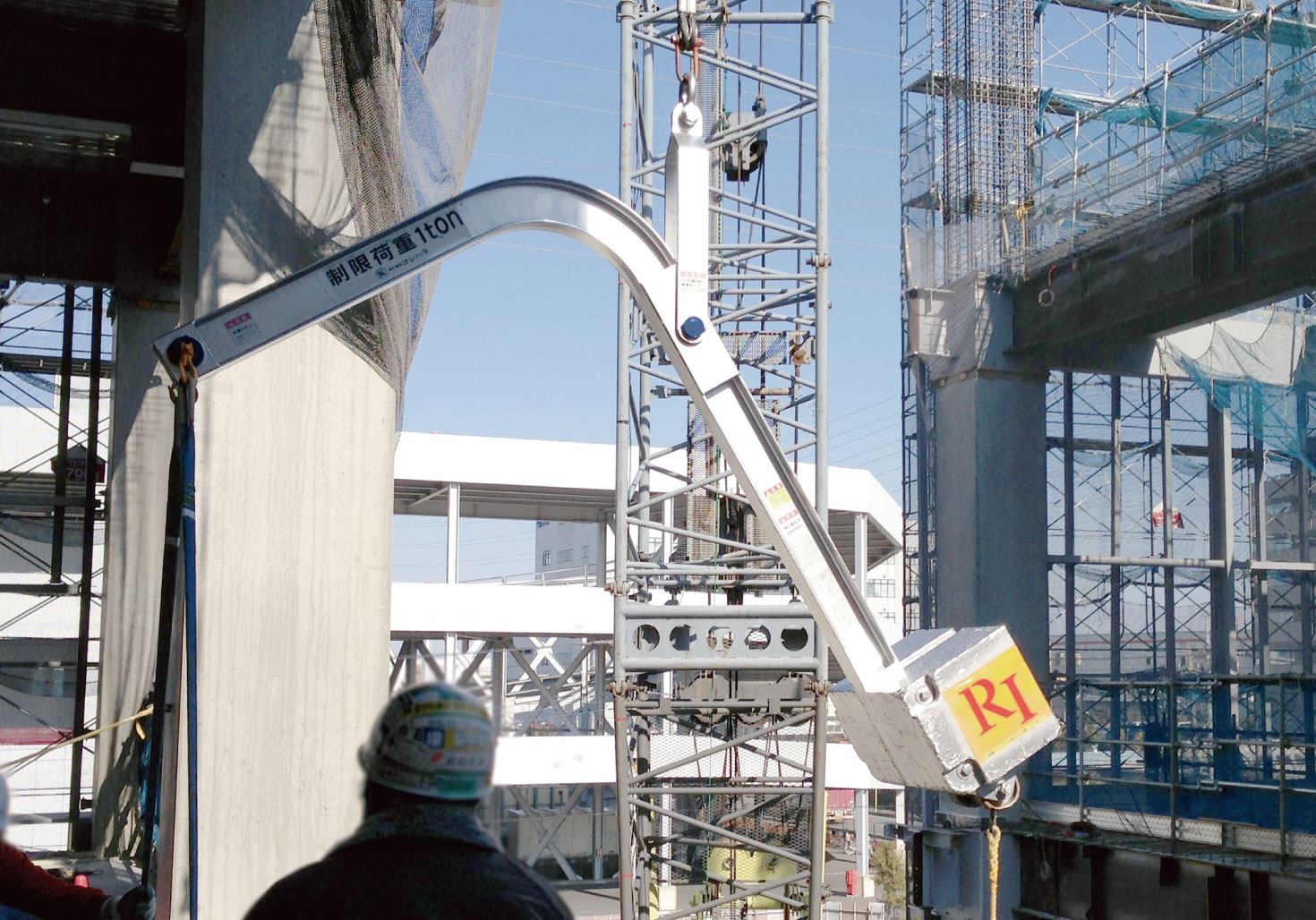

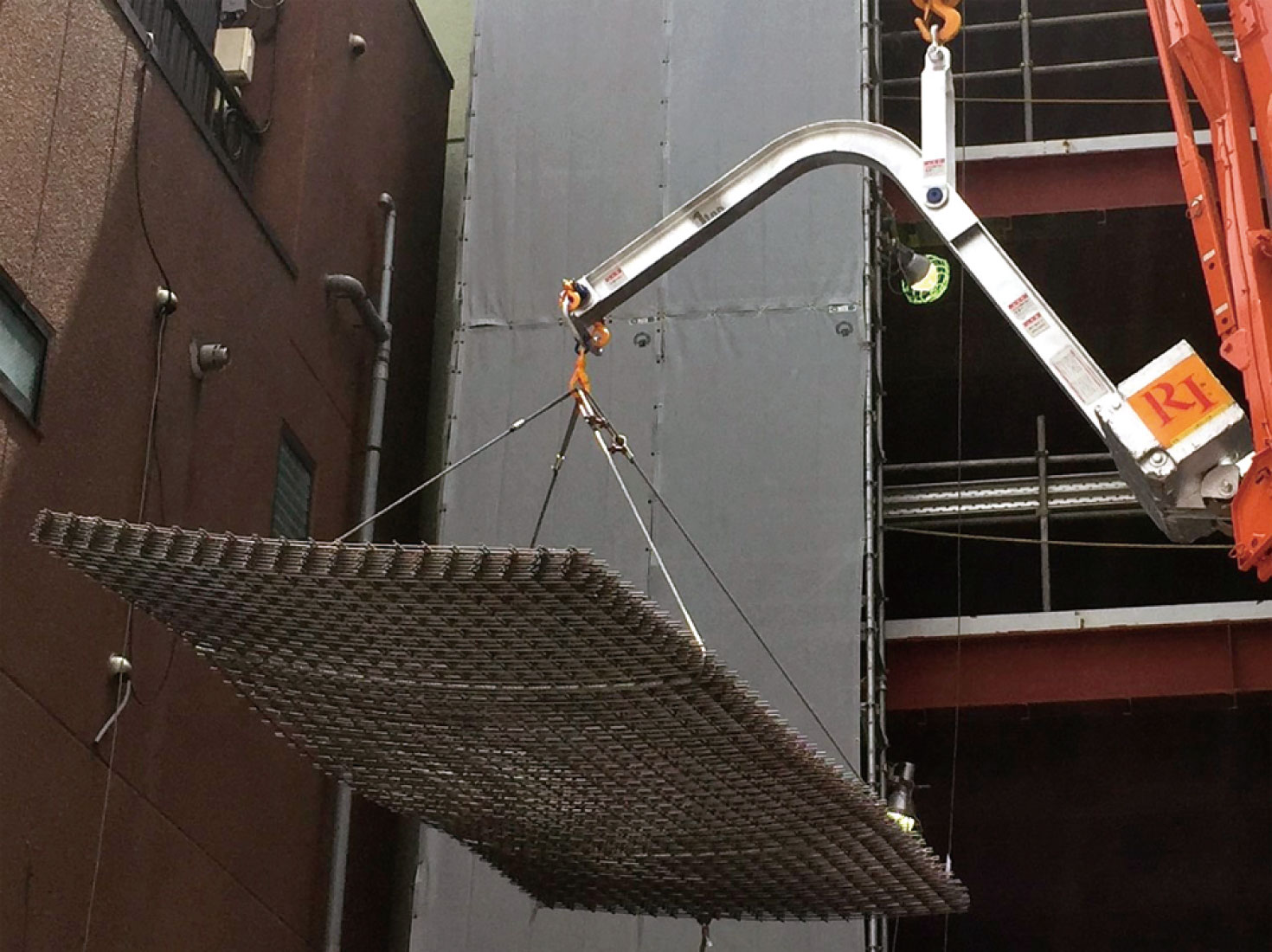

障害物を越えての取り付け作業や解体作業でも活躍!外壁材等の資材の取り込み作業で大活躍!

作業内容に合わせて選べる! 1点吊りにも対応!

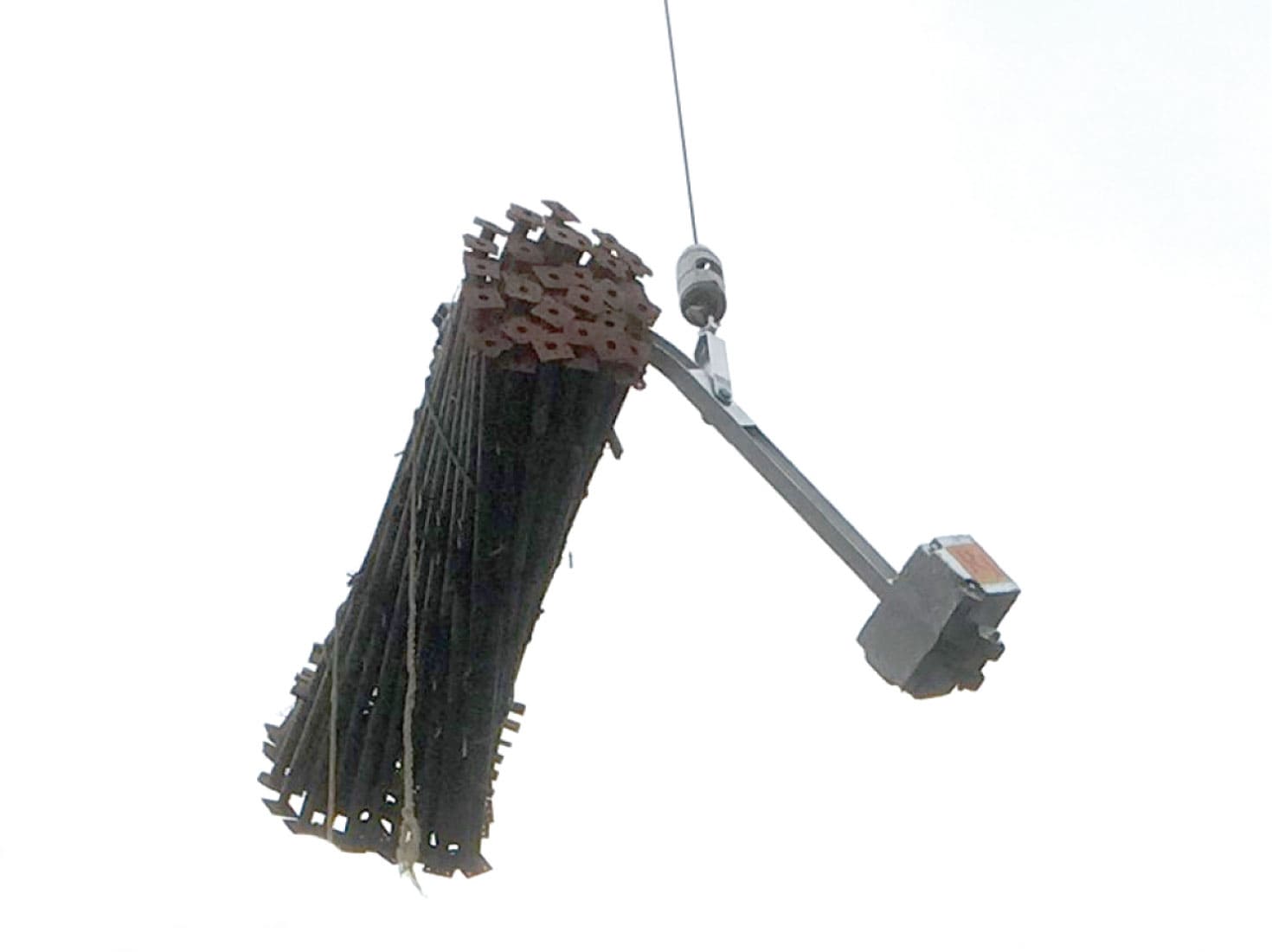

吊り荷を旋回させたい場合、
オプションの吊り金具で1点吊りができます!

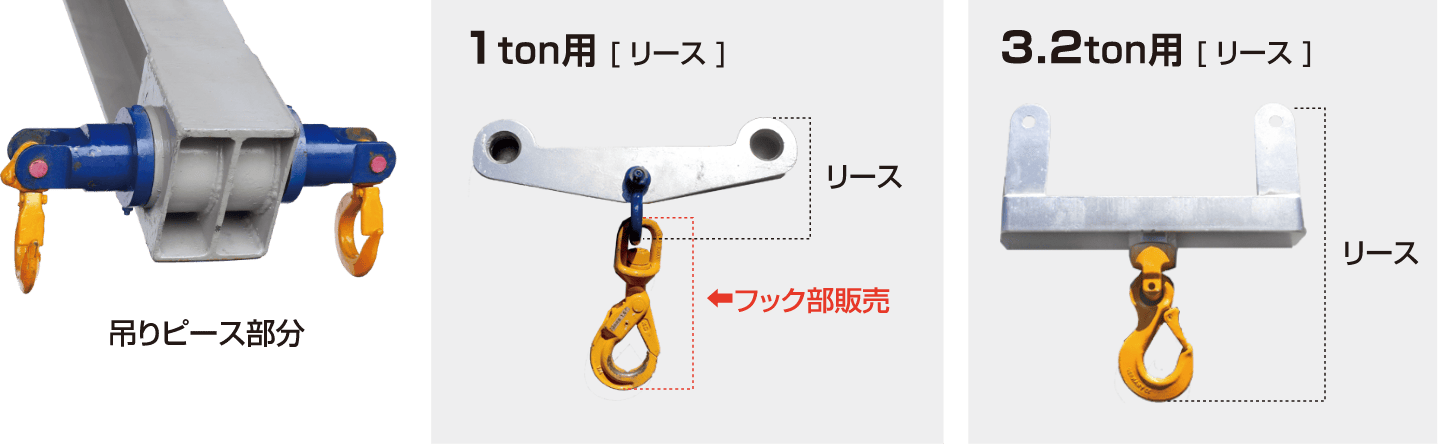

■ 1点吊り用アタッチメント※オプション

1点吊り用アタッチメント

操作もシンプル、簡単、楽々!

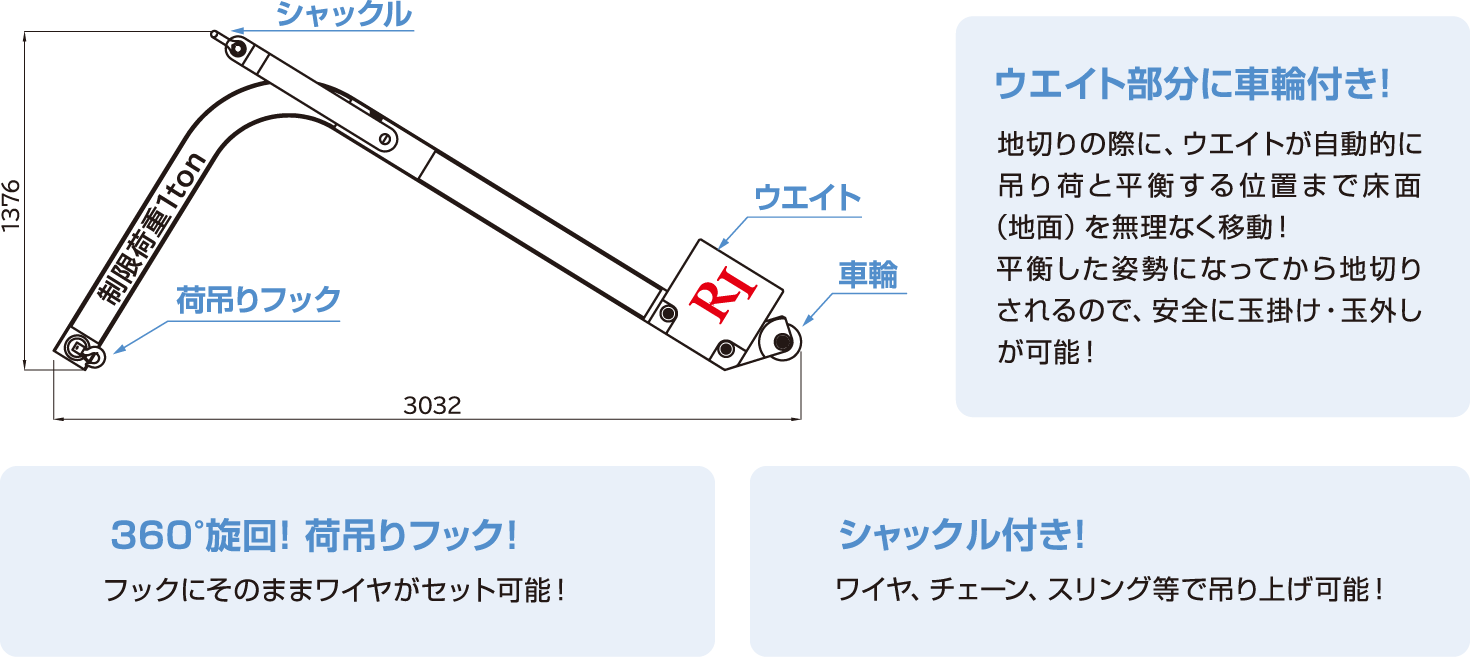

360°旋回!荷吊りフック!ウエイト部分に車輪付き!シャックル付き!

リフティングトール 1ton

  • 製品質量 1160kg
  • 型番 LFT-1
  • リース
  • 販売

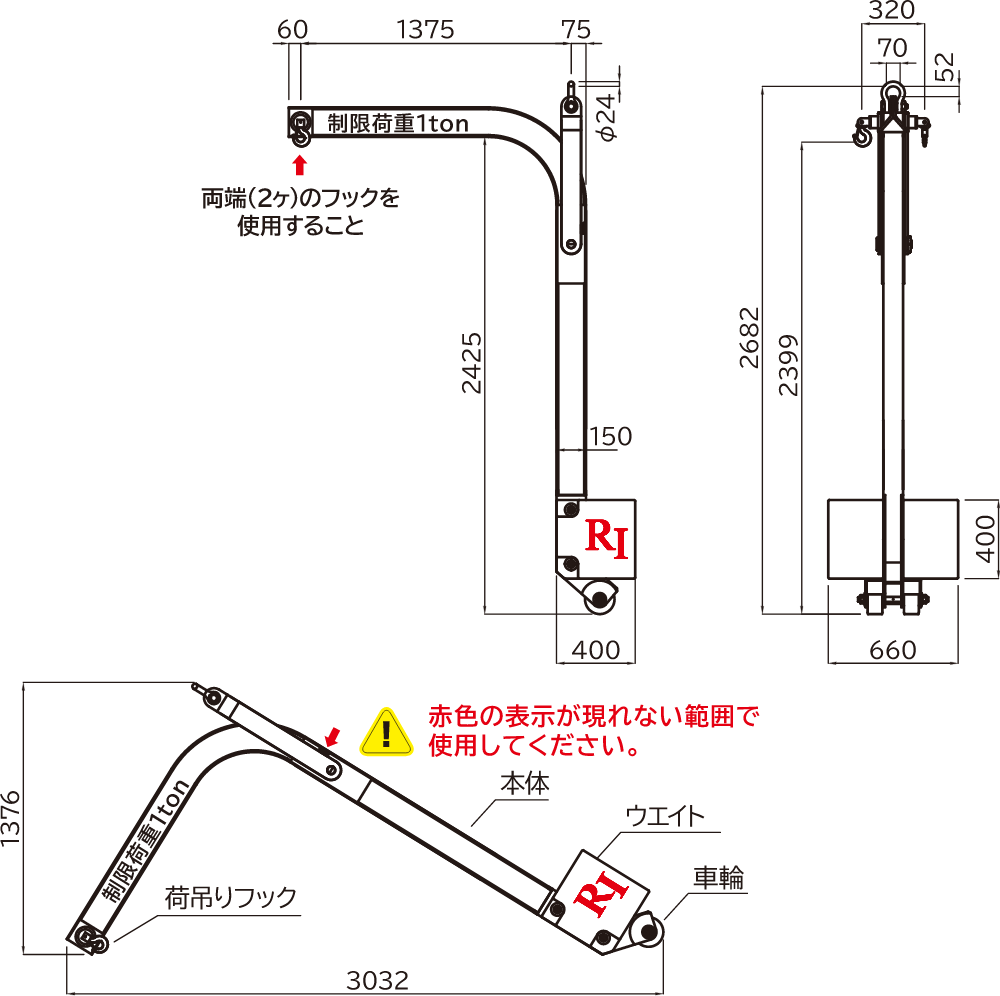

寸法図

荷重曲線図


  • 吊り荷やバランスウェイトの動きに注意してください。
  • 本体側面に表示されている▲赤色のインジゲータが吊り金具で隠れる範囲の吊り荷の重量にて使用してください。
    ▲赤色のインジゲータが現れるとオーバーロードです。

リフティングトール 3.2ton

  • 製品質量 3580kg
  • 型番 LFT-3.2
  • リース
  • 販売

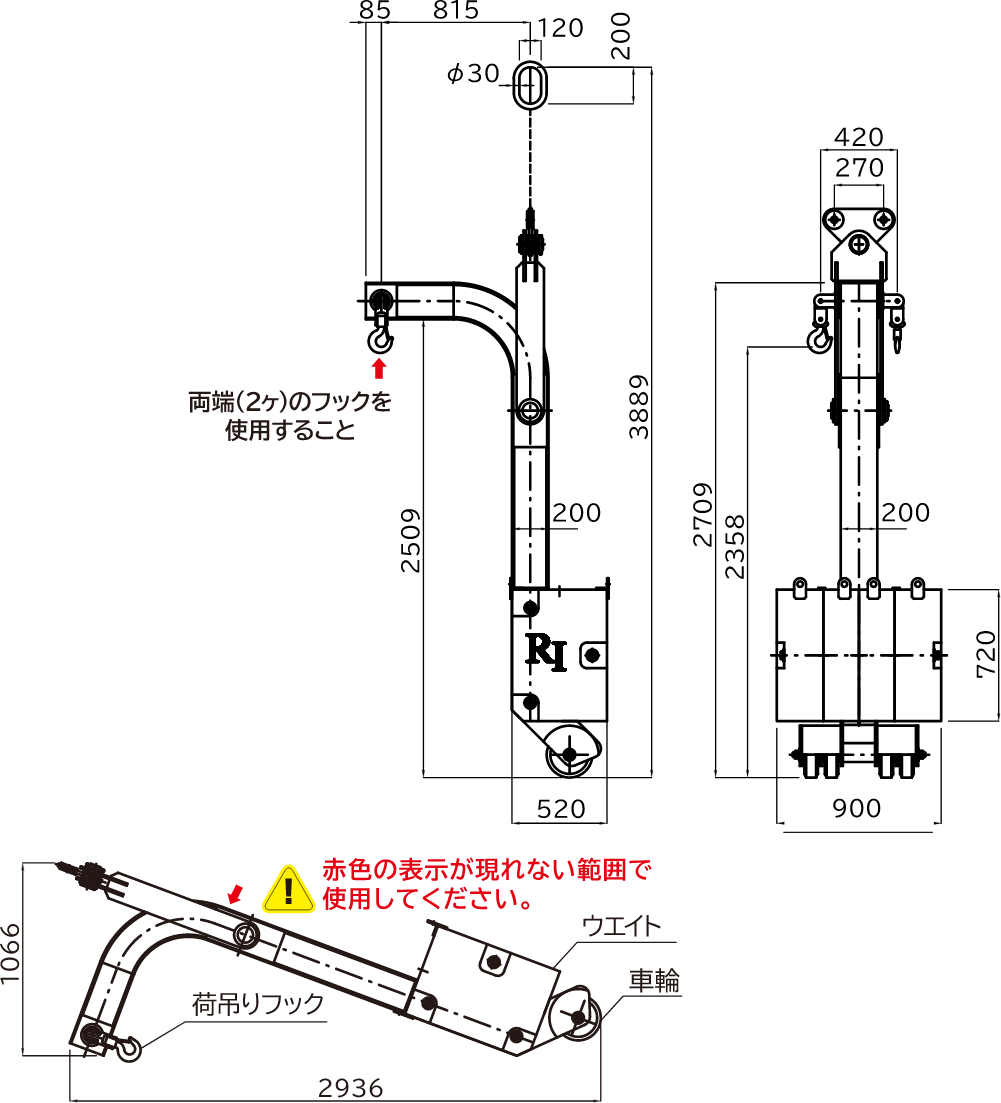

寸法図

荷重曲線図


  • 吊り荷やバランスウェイトの動きに注意してください。
  • 本体側面に表示されている▲赤色のインジゲータが吊り金具で隠れる範囲の吊り荷の重量にて使用してください。
    ▲赤色のインジゲータが現れるとオーバーロードです。

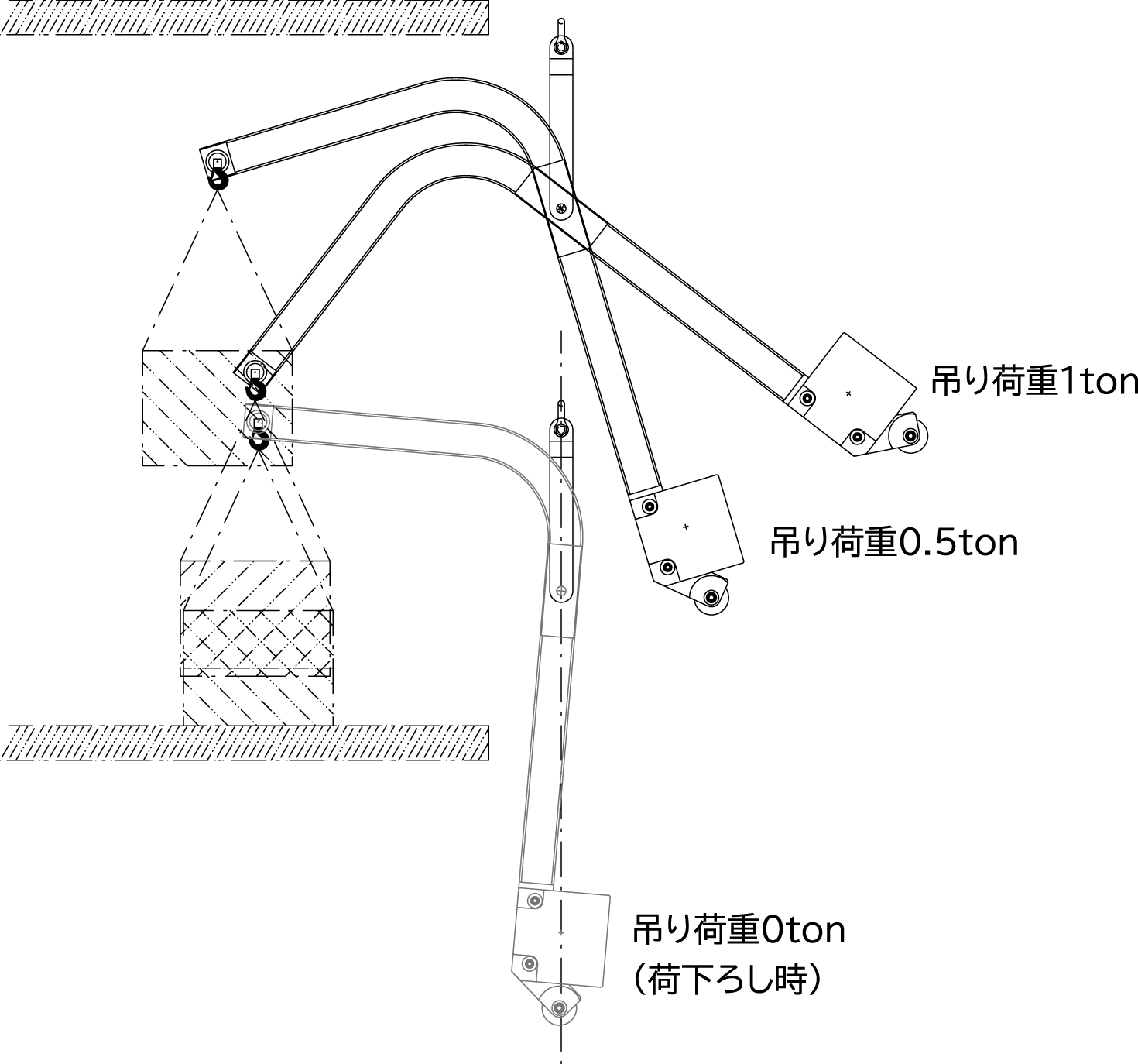

作業イメージ図

作業イメージ図

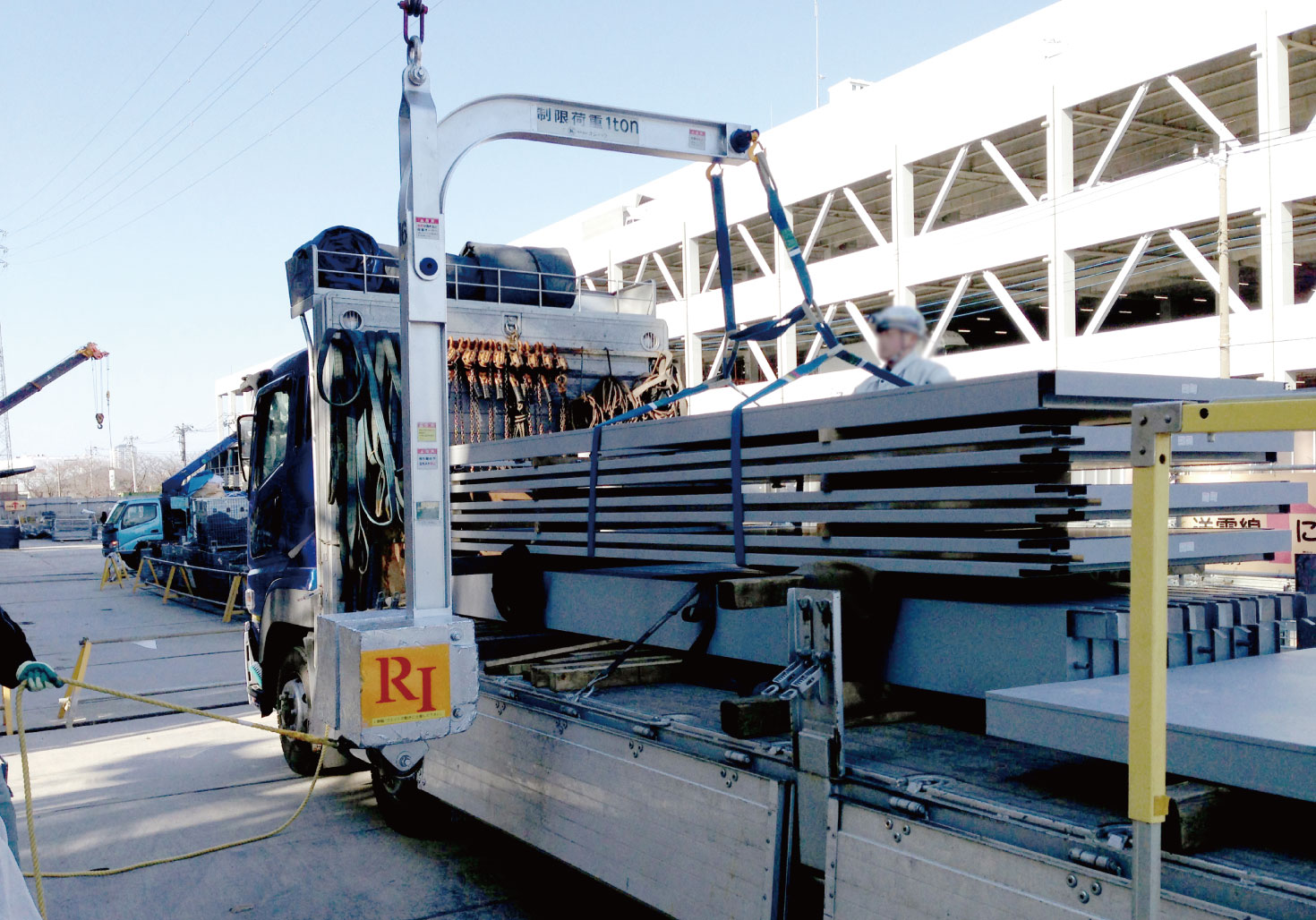

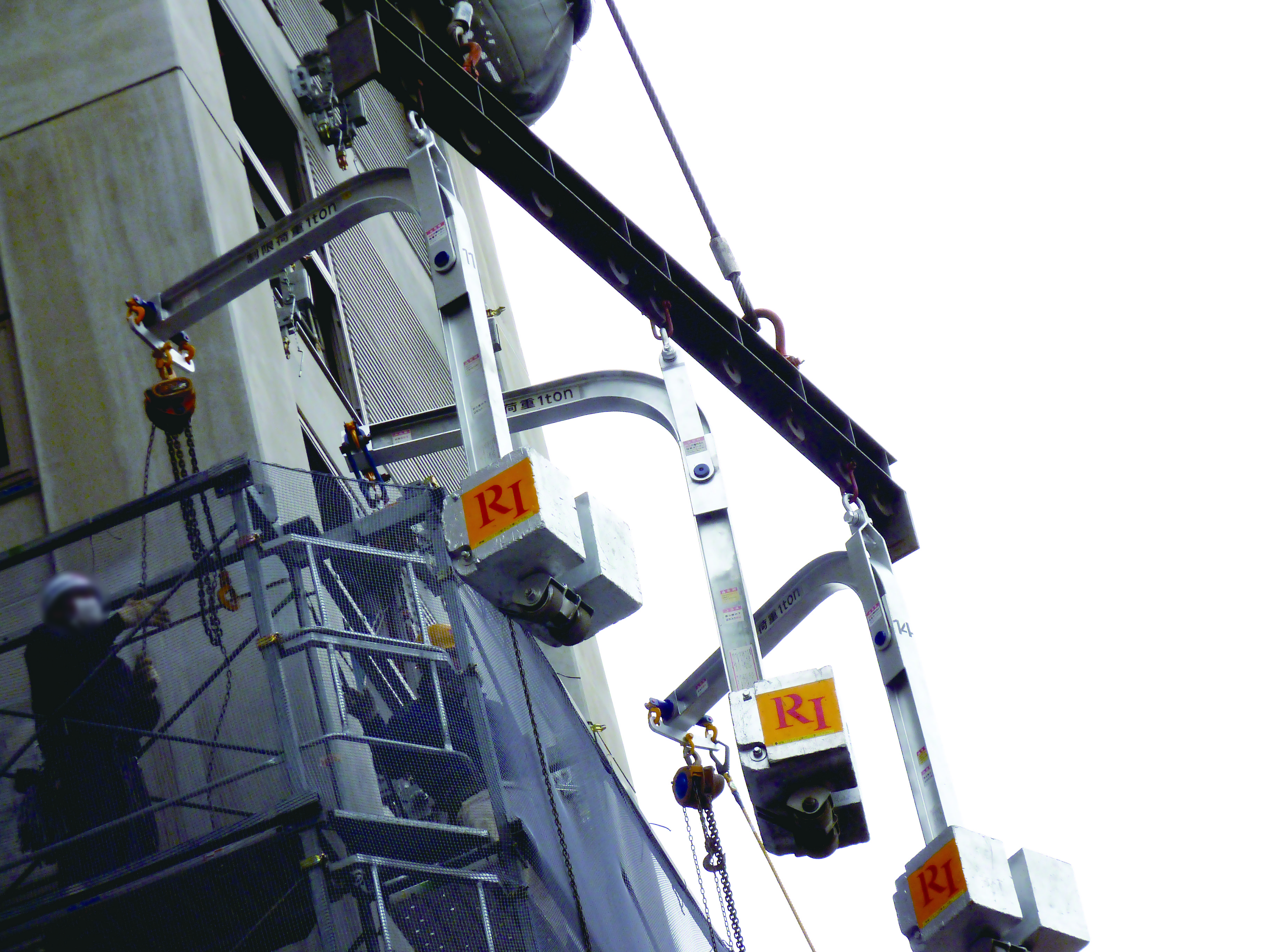

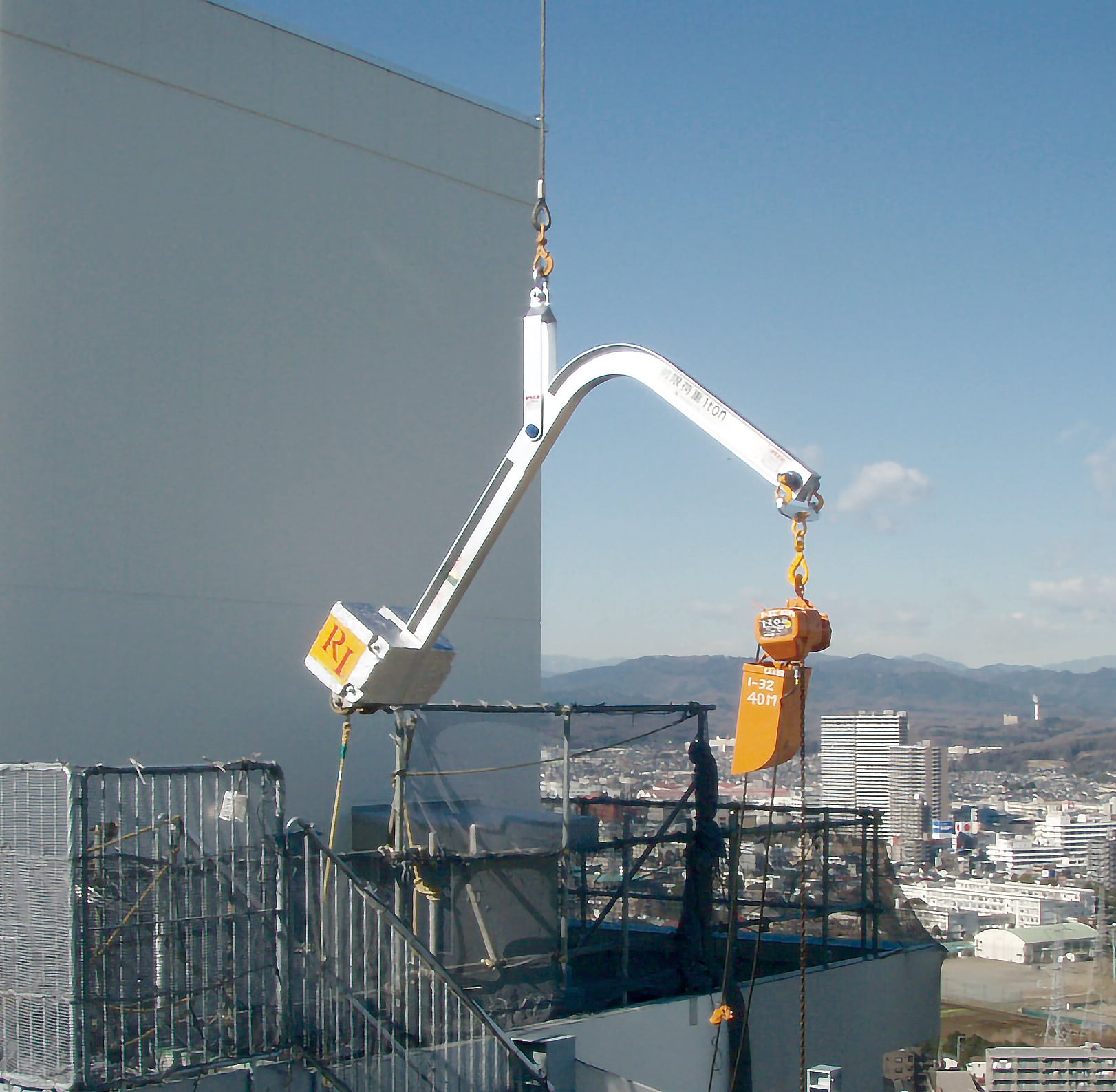

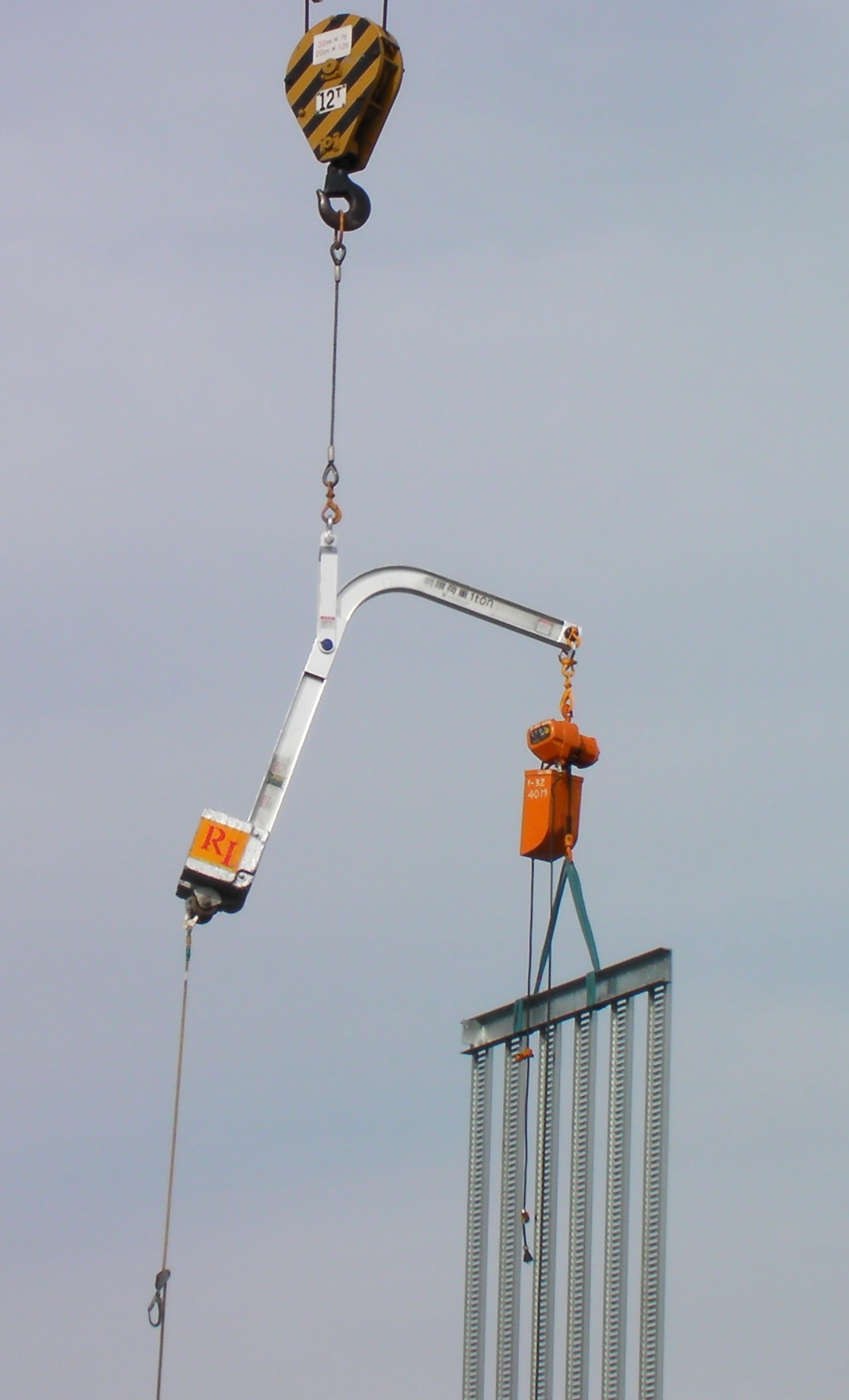

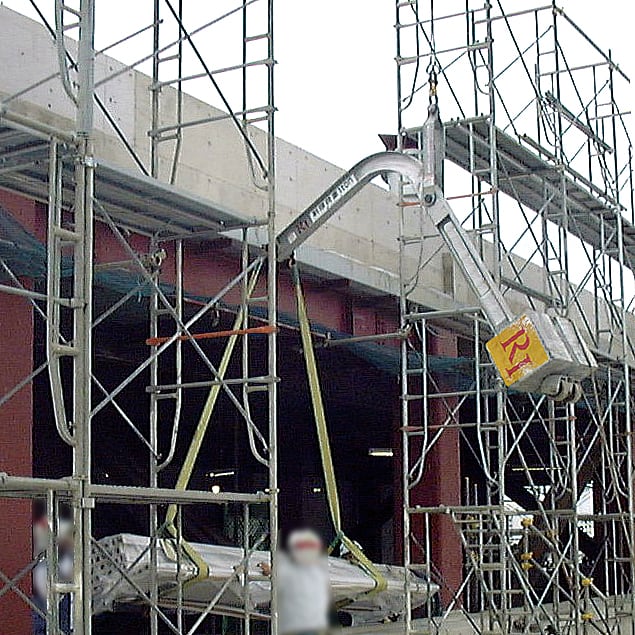

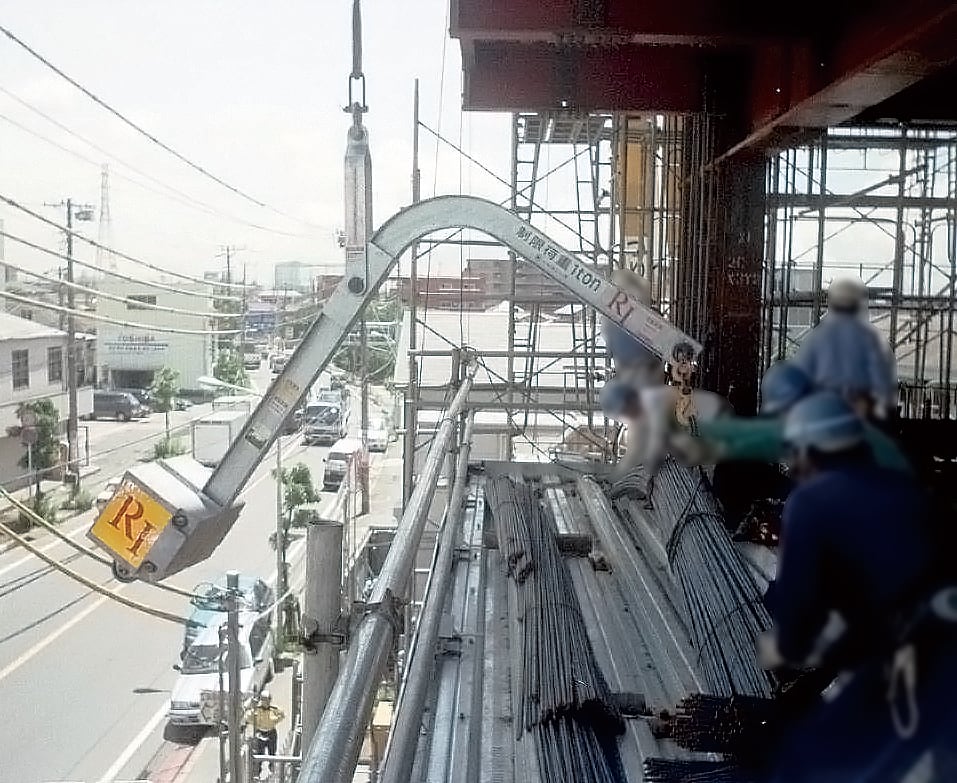

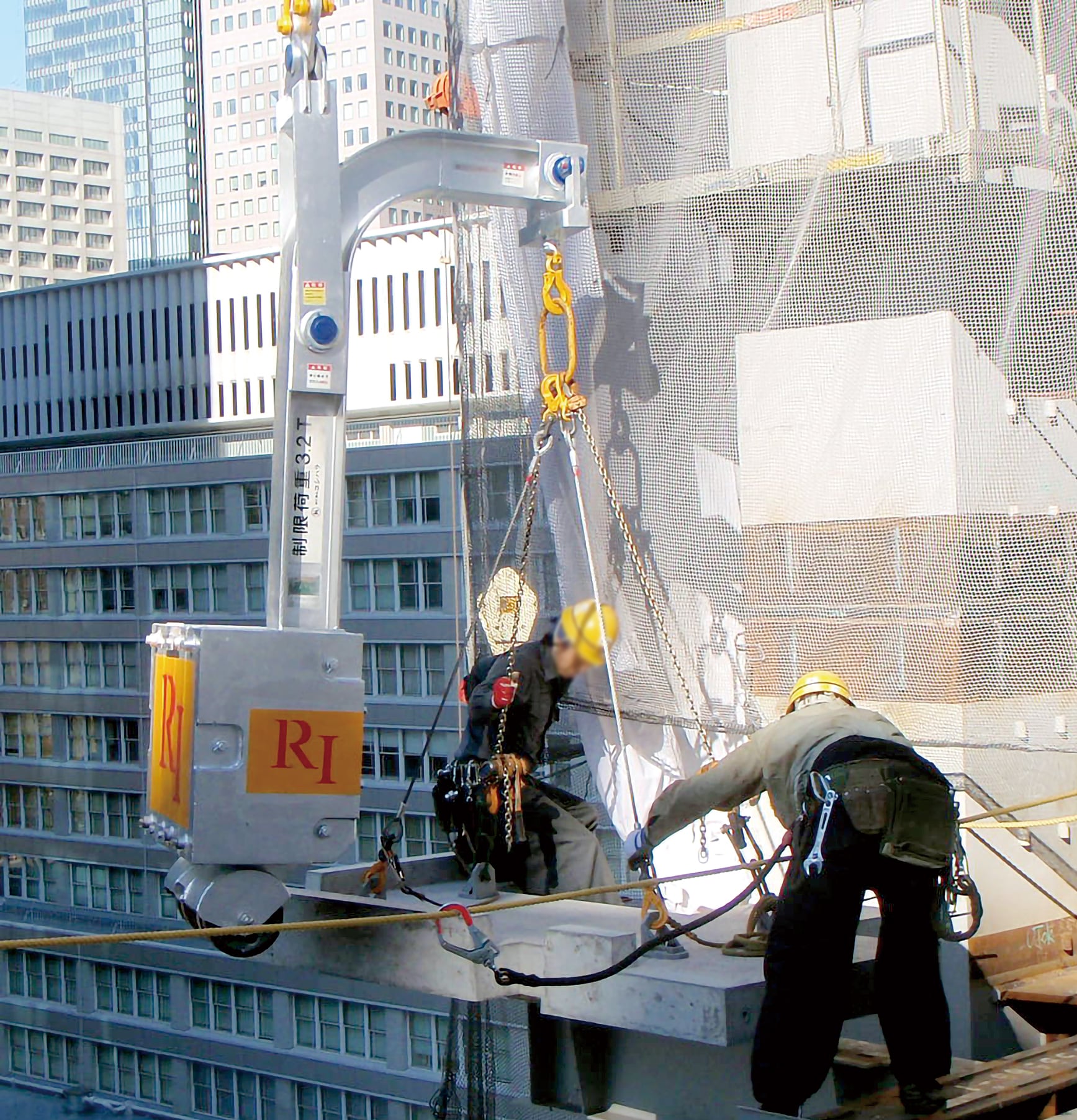

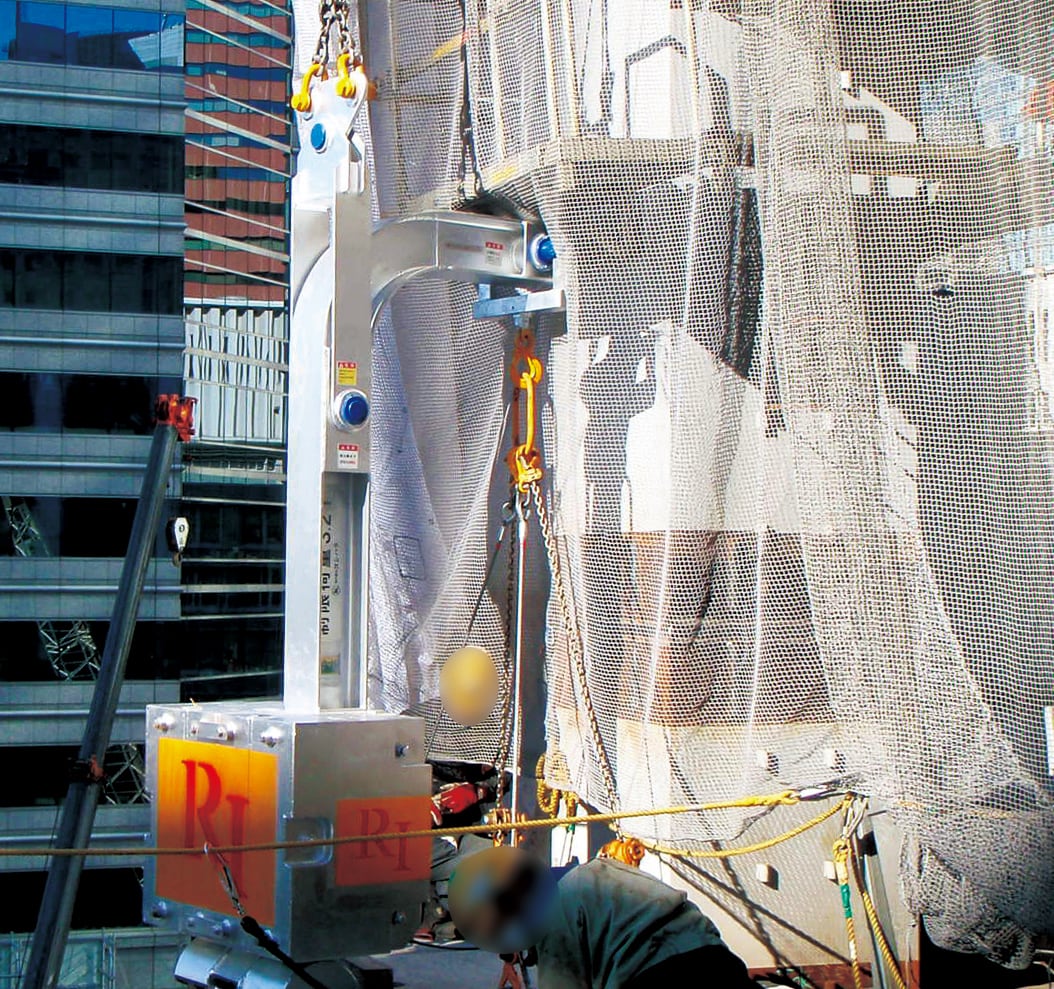

使用例

バランサーリフティングトール

カタログ / 図面 / 取扱説明書 / 点検表

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
