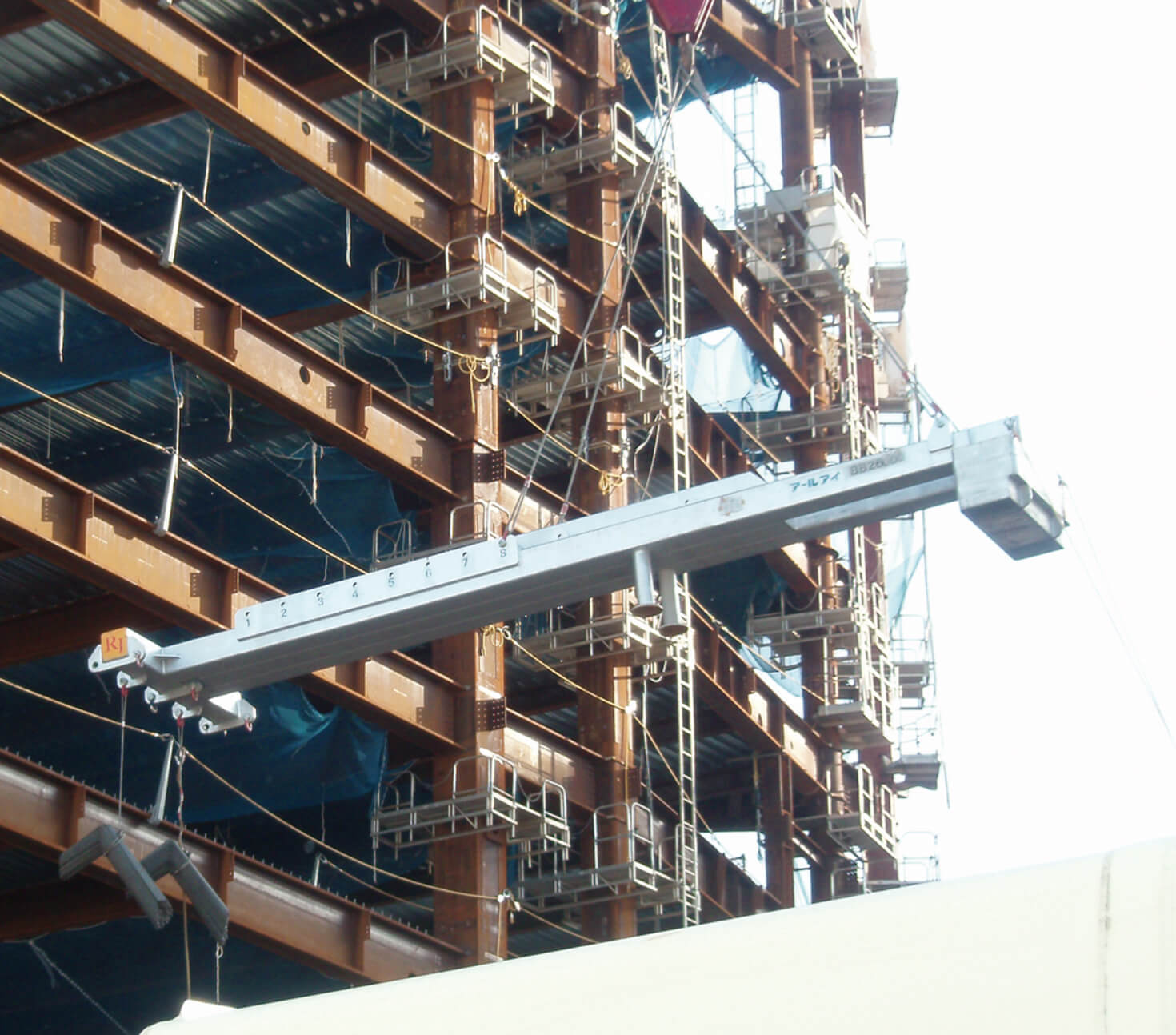

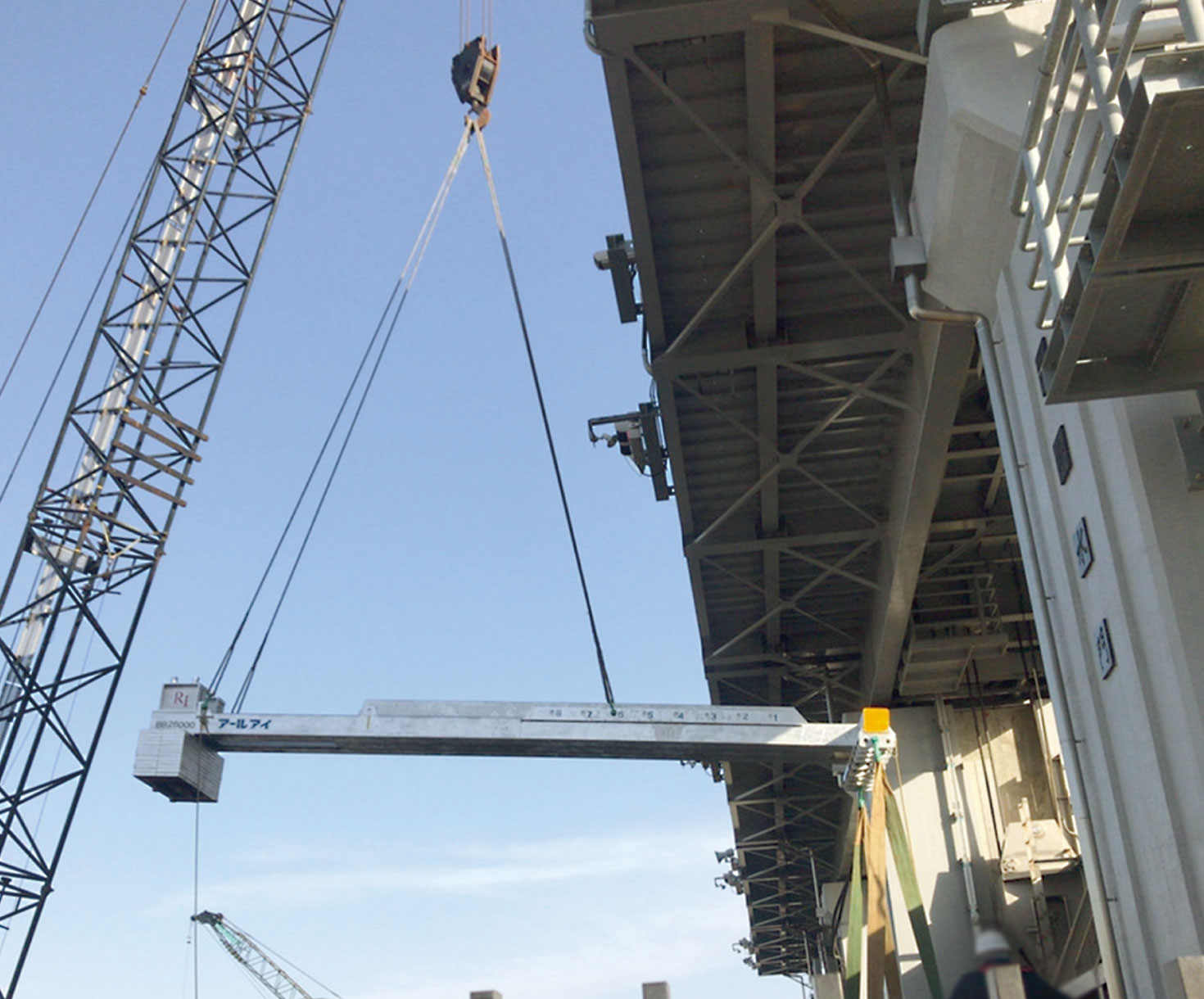

ウェイトバランス型吊り治具
BBバランサー : BB-26000
製品コード
BB-26000
リース
動画で見る
吊り荷重表
| BB-26000 吊り荷重表 | ||
|---|---|---|
| 製品質量（kg） | 標準仕様 | フルウエイト仕様 |
| 7250 | 9997 | |
| 作業半径（mm） | 吊り荷重（kg） | |
| ①1400 | 24470 | |
| ②1800 | 17673 | 26000 |
| ③2200 | 13347 | 21244 |
| ④2600 | 10357 | 16668 |
| ⑤3000 | 8157 | 13313 |
| ⑥3400 | 6477 | 10747 |
| ⑦3800 | 5152 | 8721 |
| ⑧4200 | 4078 | 7081 |
| 標準仕様 | フルウエイト仕様 | |
- ※○囲い数字は寸法図の吊りピース位置です。
- ※吊り荷重表の作業半径は水平時のものです。 実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。
- ※フルウエイト仕様にはシャックルとアタッチメントが付属しております。

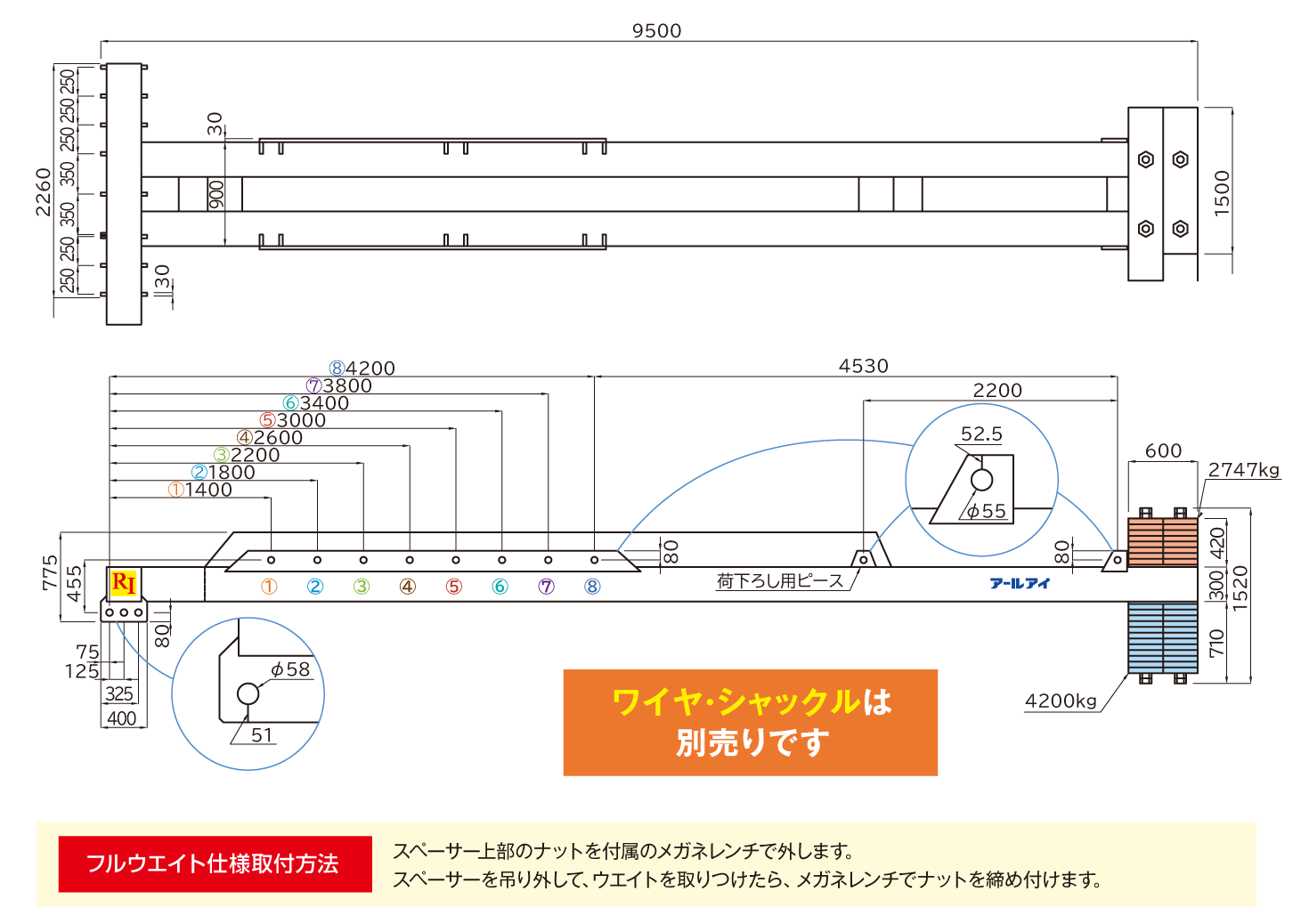

寸法図
変動図 シミュレーション （BB-26000）
天秤吊りワイヤは、4点吊りですが2点吊りの吊り荷重にて選定して下さい。
❶吊り荷重を選択 ：
❷作業半径がわかります ：
- ※作業半径は水平時のものです。
実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。
Nタイプ 吊り荷重表
| BB-26000 Nタイプ吊り荷重表 | ||
|---|---|---|
| 製品質量（kg） | 標準仕様 | OPフルウエイト付 |
| 7573 | 10430 | |
| 作業半径（mm） | 本体荷重（kg） | |
| ①1400 | 22966 | 26000 |
| ②1800 | 16516 | 25829 |
| ③2200 | 12411 | 19616 |
| ④2600 | 9570 | 15314 |
| ⑤3000 | 7486 | 12160 |
| ⑥3400 | 5893 | 9748 |
| ⑦3800 | 4635 | 7843 |
| ⑧4200 | 3616 | 6302 |
| 標準仕様 | OPフルウエイト付 | |
- ※○囲い数字は寸法図の吊りピース位置です。
- ※吊り荷重表の作業半径は水平時のものです。 実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。
- ※フルウエイト仕様にはシャックルとアタッチメントが付属しております。

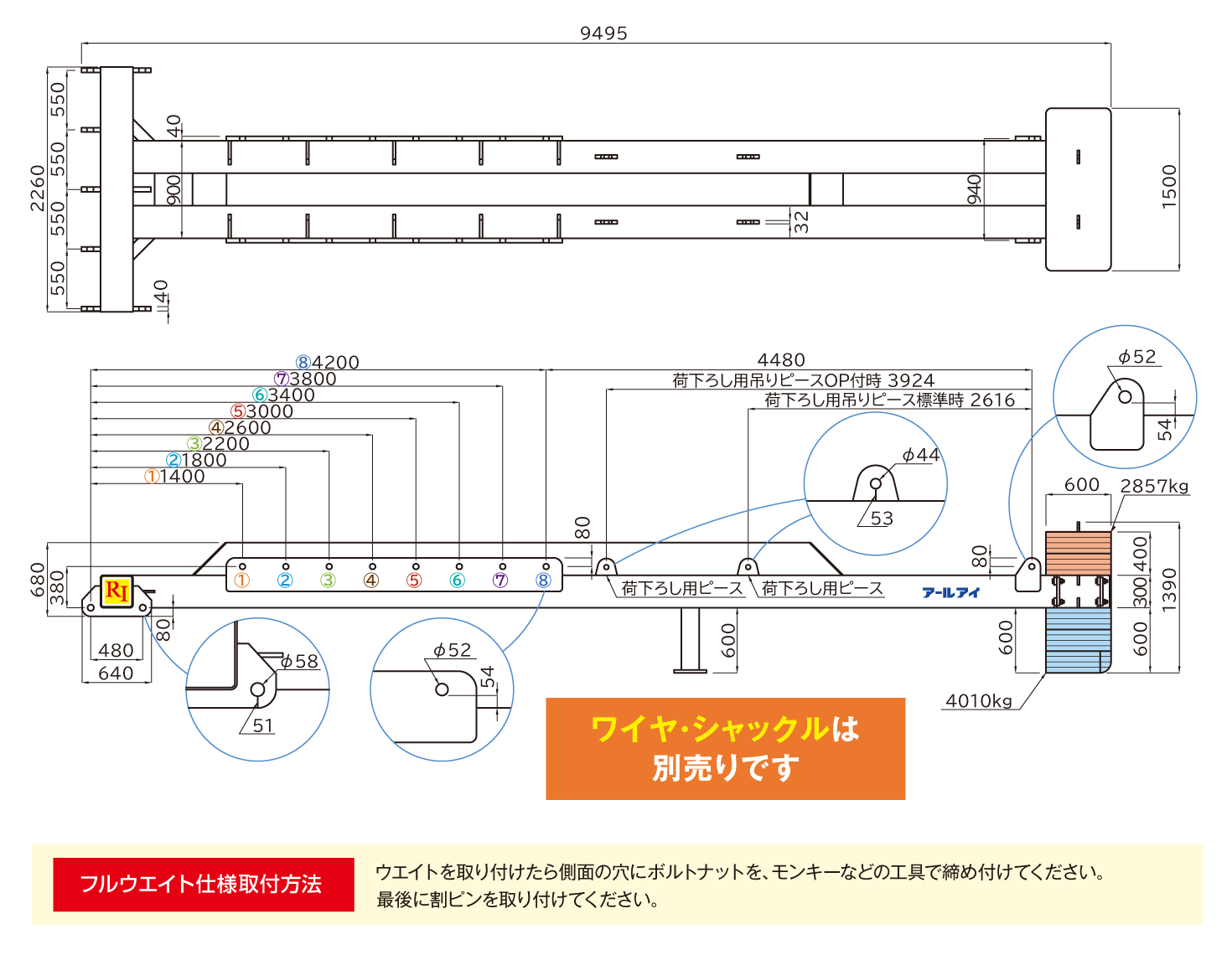

寸法図
- BBバランサーの変動図がシュミレーション可能！
-
吊荷時および空荷時のBBバランサー本体の変動図を確認できます。吊り荷と作業範囲の検討にご活用下さい。
- 図面集
- 写真集 ／ 動画集
-
BB-4700
BB-6500
BB-6700
BB-8000
BB-15000
BB-26000
BBバランサーBB-26000- 写真集へ
- カタログ ／ 取扱説明書 ／ 点検表
-
-
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください。
