BBバランサー : BB-6700
製品質量
2480
kg製品コード
BB-6700
リース
吊り荷重表
| BB-6700 吊り荷重表 | |
|---|---|
| 作業半径（mm） | 最大吊り荷重（kg） |
| ①900 | 6700 |
| ②1100 | 5100 |
| ③1300 | 4000 |
| ④1500 | 3200 |
| ⑤1700 | 2600 |
| ⑥1900 | 2100 |
| ⑦2100 | 1700 |
| ⑧2300 | 1400 |
| ⑨2500 | 1100 |
| ⑩2700 | 900 |
- ※◯囲い数字は寸法図の吊りピース位置です。
- ※吊り荷重表の作業半径は水平時のものです。実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。

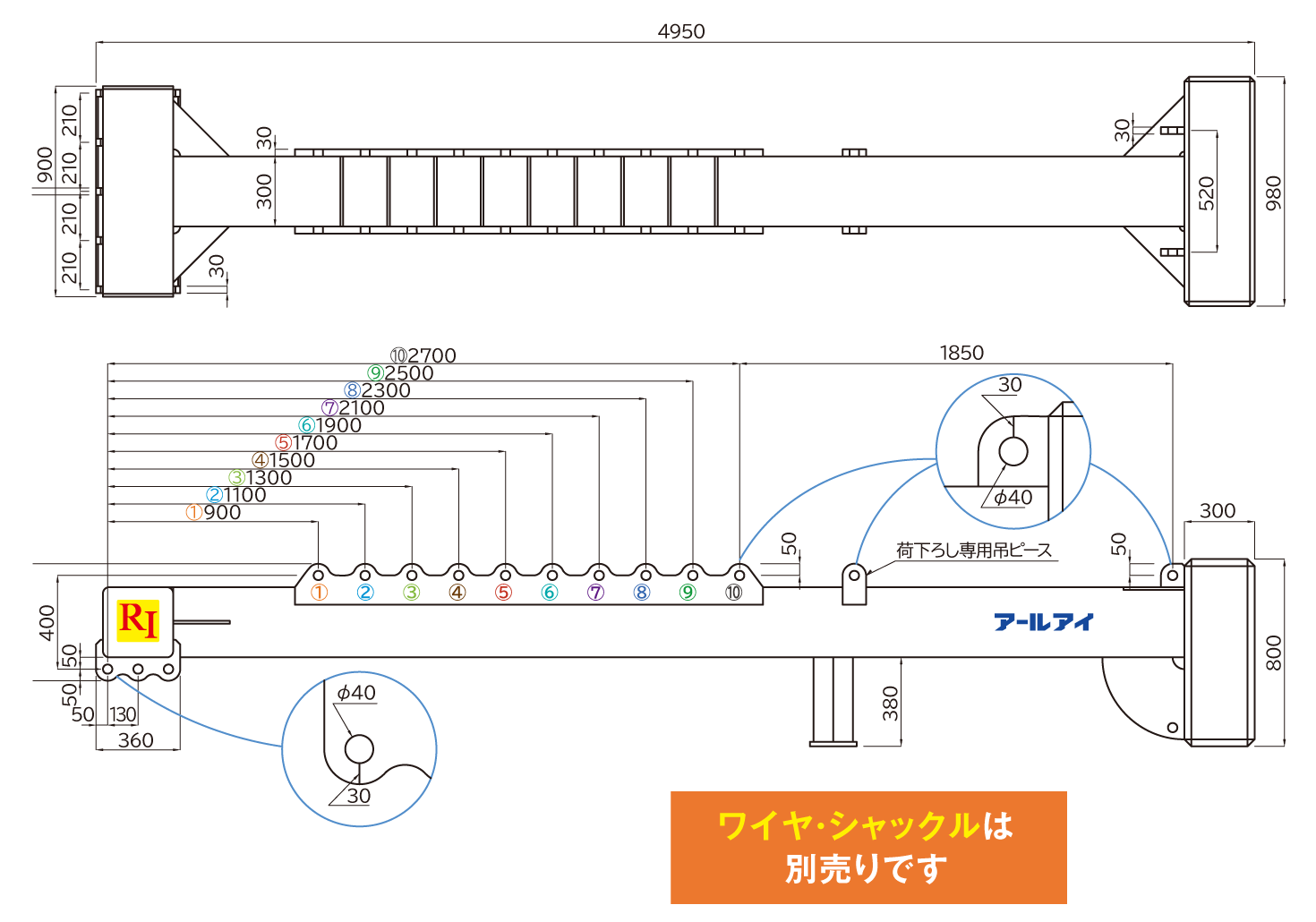

寸法図
変動図 シミュレーション
［BB-6700］（吊り荷 2.5ton時）
天秤吊りワイヤは4点吊りですが、2点吊りの吊り荷重にて選定してください。
❶吊り荷重を選択 ：
❷作業半径がわかります ：
- ※作業半径は水平時のものです。
実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。
- BBバランサーの変動図がシュミレーション可能！
-
吊荷時および空荷時のBBバランサー本体の変動図を確認できます。吊り荷と作業範囲の検討にご活用下さい。
