BBバランサーの変動図がシュミレーション可能!

吊荷時および空荷時のBBバランサー本体の変動図を確認できます。吊り荷と作業範囲の検討にご活用ください。

使い方

  • 該当する吊り荷重を選択してください。
  • 作業半径が自動的に表示されます。

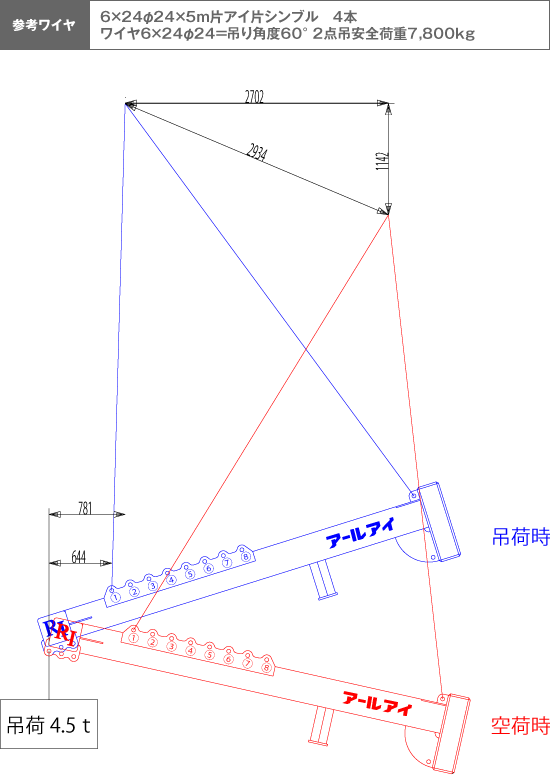

BB-4700 概算変動図

吊り荷重を選択 :

作業半径がわかります :

  • ※作業半径は水平時のものです。
    実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

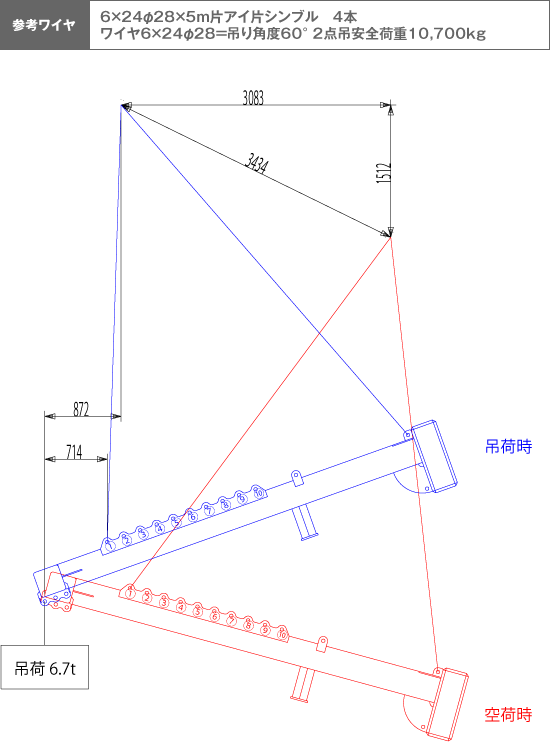

BB-6700 概算変動図

吊り荷重を選択 :

作業半径がわかります :

  • ※作業半径は水平時のものです。
    実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

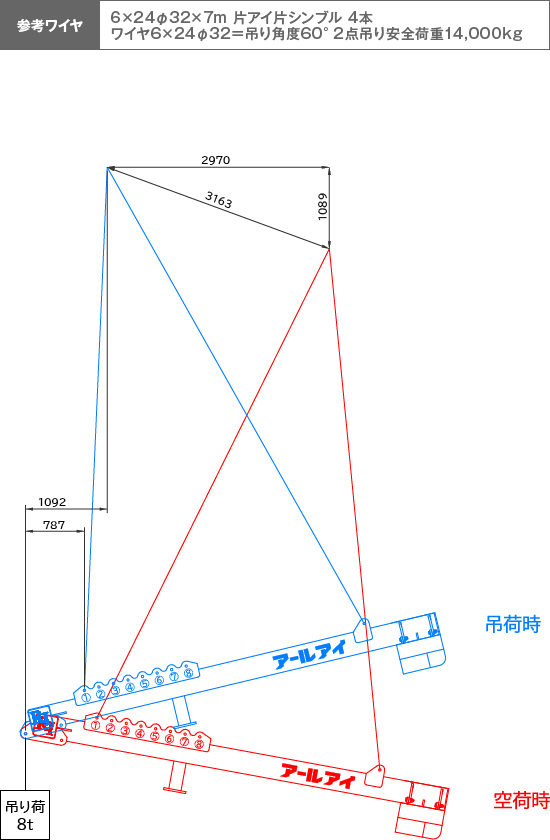

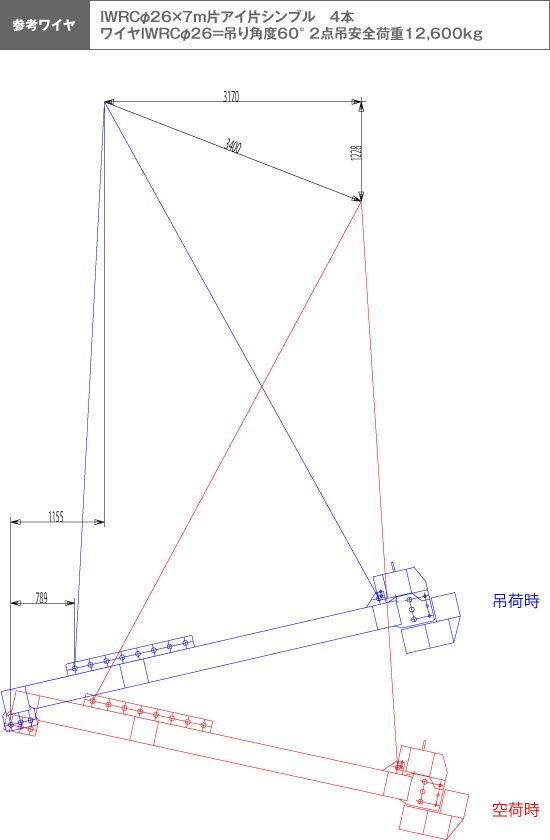

BB-8000N 概算変動図(標準仕様)

吊り荷重を選択 :

作業半径がわかります :

  • ※作業半径は水平時のものです。
    実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

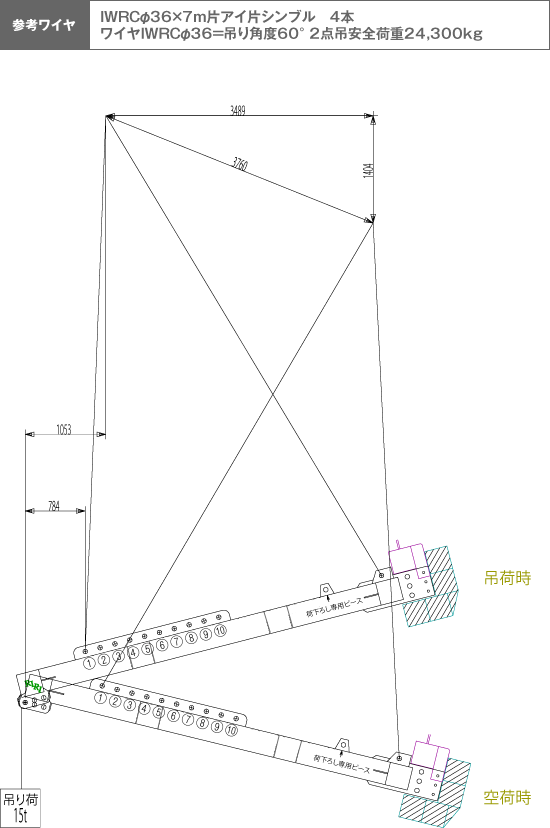

BB-15000 概算変動図(標準仕様)

吊り荷重を選択 :

作業半径がわかります :

  • ※作業半径は水平時のものです。
    実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

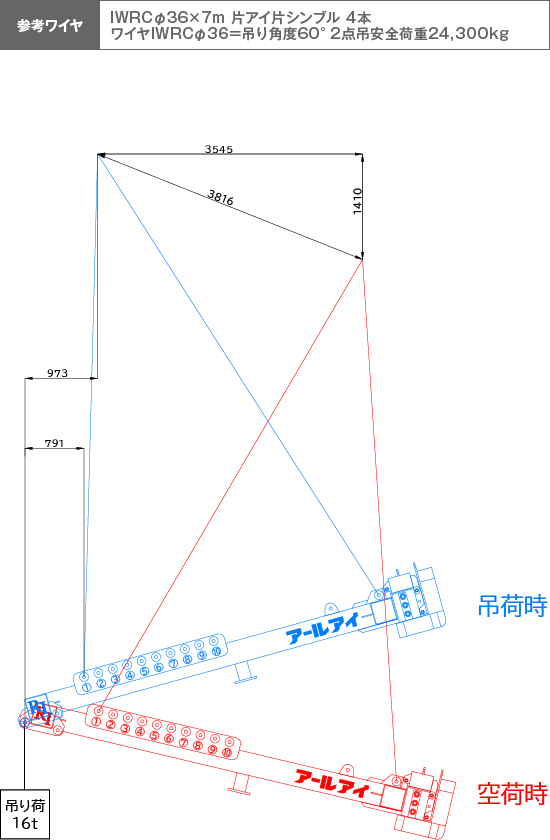

BB-15000N 概算変動図(標準仕様)

吊り荷重を選択 :

作業半径がわかります :

  • ※作業半径は水平時のものです。
    実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

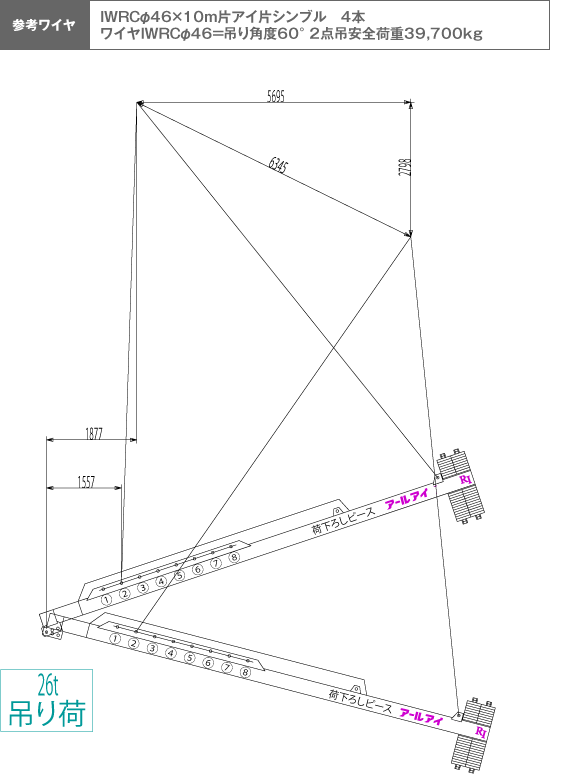

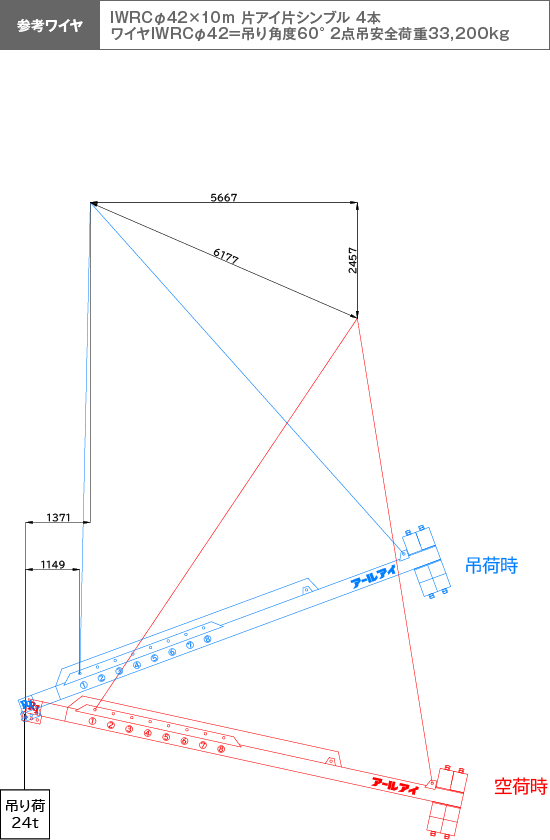

BB-26000 概算変動図(標準仕様)

吊り荷重を選択 :

作業半径がわかります :

  • ※作業半径は水平時のものです。
    実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

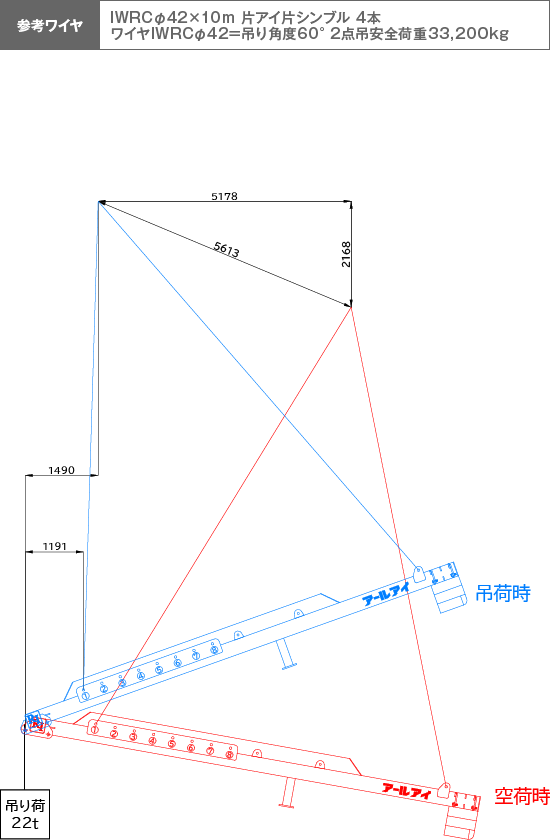

BB-26000N 概算変動図(標準仕様)

吊り荷重を選択 :

作業半径がわかります :

  • ※作業半径は水平時のものです。
    実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

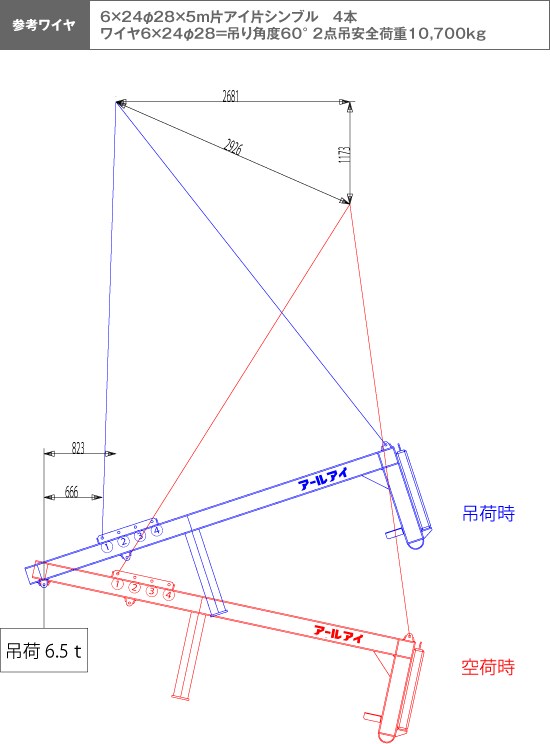

BB-6500 概算変動図

吊り荷重を選択 :

作業半径がわかります :

  • ※作業半径は水平時のものです。
    実際の作業半径は、条件(吊り荷、ワイヤの長さ等)で異なります。

BBバランサーの変動図がシュミレーション可能!

変動図 自動シミュレーション

吊荷時および空荷時のBBバランサー本体の変動図を確認できます。吊り荷と作業範囲の検討にご活用下さい。
