製品質量
2460
kg型番
BB-6500
リース
BBバランサー : BB-6500
吊り荷重表
| BB-6500 吊り荷重表 | |
|---|---|
| 作業半径（mm） | 最大吊り荷重（kg） |
| ①800 | 6500 |
| ②1000 | 4900 |
| ③1200 | 3700 |
| ④1400 | 2900 |
- ※◯囲い数字は寸法図の吊りピース位置です。
- ※吊り荷重表の作業半径は水平時のものです。実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。
- ※ワイヤは販売となります。

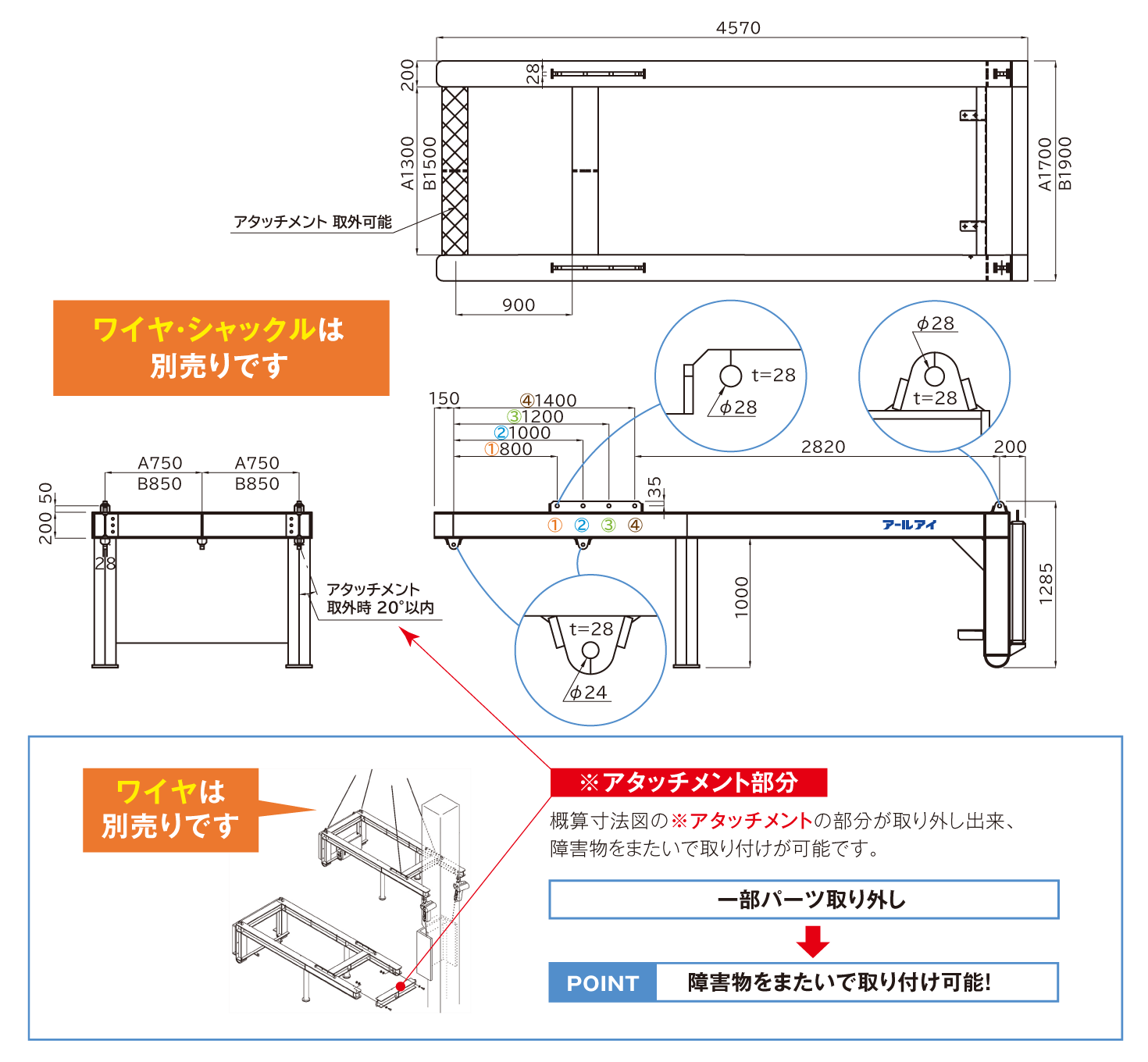

寸法図
変動図 シミュレーション
［6500］
天秤吊りワイヤは4点吊りですが、2点吊りの吊り荷重にて選定してください。
❶吊り荷重を選択 ：
❷作業半径がわかります ：
- ※作業半径は水平時のものです。
実際の作業半径は、条件（吊り荷、ワイヤの長さ等）で異なります。
- BBバランサーの変動図がシュミレーション可能！
-
吊荷時および空荷時のBBバランサー本体の変動図を確認できます。吊り荷と作業範囲の検討にご活用下さい。
BBバランサーBB-6500
- 写真集 ／ 動画集
-
BBバランサー4700
BBバランサー6700
BBバランサー8000N
BBバランサー15000
BBバランサー15000N
BBバランサー26000
BBバランサー26000N
BBバランサー26000
BBバランサー6500
BBバランサー6500- 写真集へ
- カタログ ／ 図面 ／ 取扱説明書 ／ 点検表
- BBバランサー
-
カタログ
図面
取扱説明書
選定表
点検表
確認表
その他
-
※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
