ほいきたに比べ
吊り点間隔がさらに大!

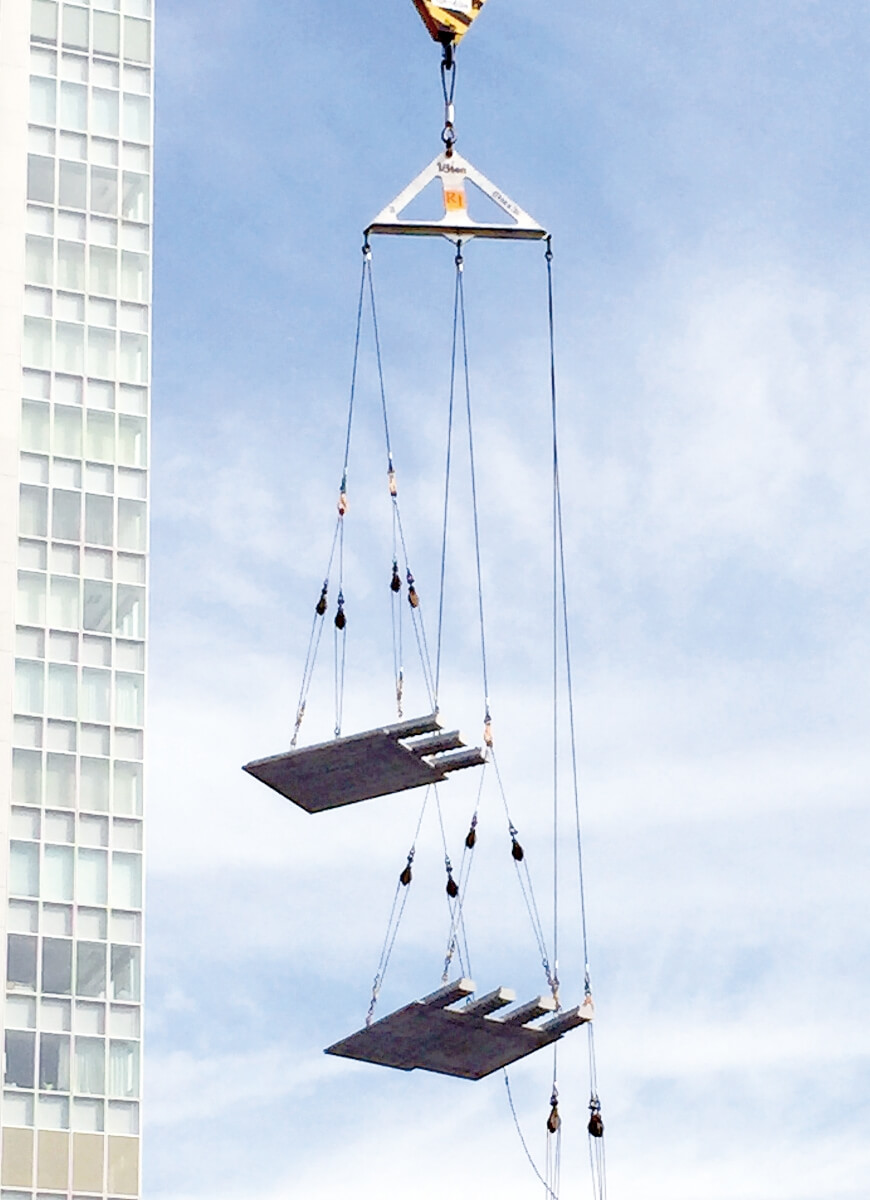

  • 吊り荷を平行段違いに連吊り出来ます
  • ほいきた天秤より広い間隔で使用出来ます

デルタ天秤

注意事項


  • ワイヤの吊り角度は60°以内を推奨します。
  • 計画時に吊り荷が干渉しないよう計画してください。
  • 上部は1点吊りのため、非自転ワイヤやチェーン等のご使用を推奨します。
  • 付属品シャックルの紛失にご注意ください。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

  • 吊り荷の負荷が抜けると同時に残りの吊り荷も動くため、吊り荷の動きにご注意ください。

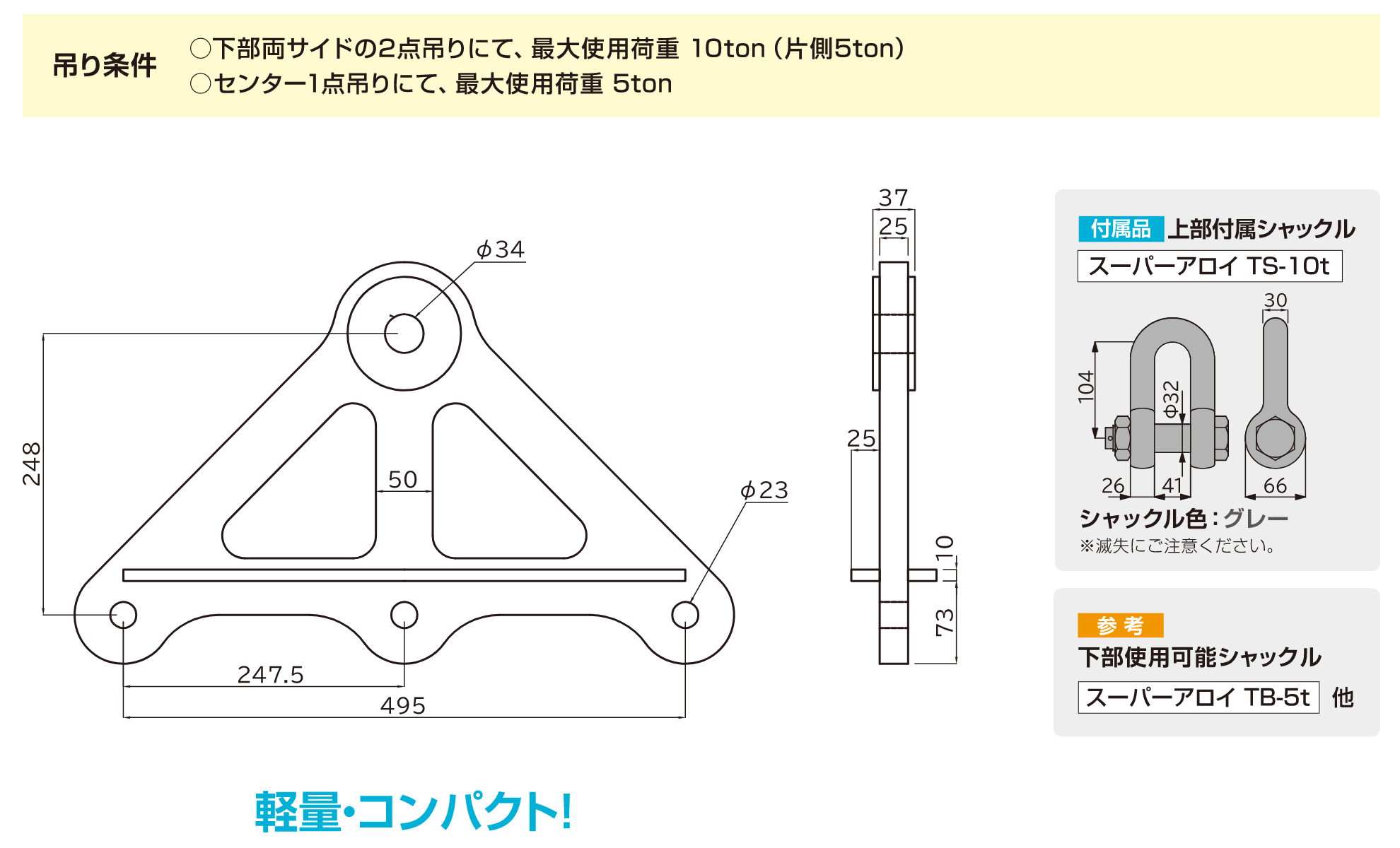

10ton-495 (5ton×2点)

  • 製品質量 22kg
  • 型番 DE-10-495
  • リース
  • 販売
  • 上部TS-10t
  • 上部 吊り角度60°
  • 下部 吊り角度60°
  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は、60°以内で使用してください。

ワイヤ・下部シャックルは販売となります。

付属シャックル ○TB-20 推奨シャックル ○GPBB-8.5t 上部付属シャックル ○TB-20


  • ワイヤの吊り角度は60°以内を推奨します。
  • 計画時に吊り荷が干渉しないよう計画してください。
  • 上部は1点吊りのため、非自転ワイヤやチェーン等のご使用を推奨します。
  • 付属品シャックルの紛失にご注意ください。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。
  • ワイヤ、下部シャックルは、別途販売となります。

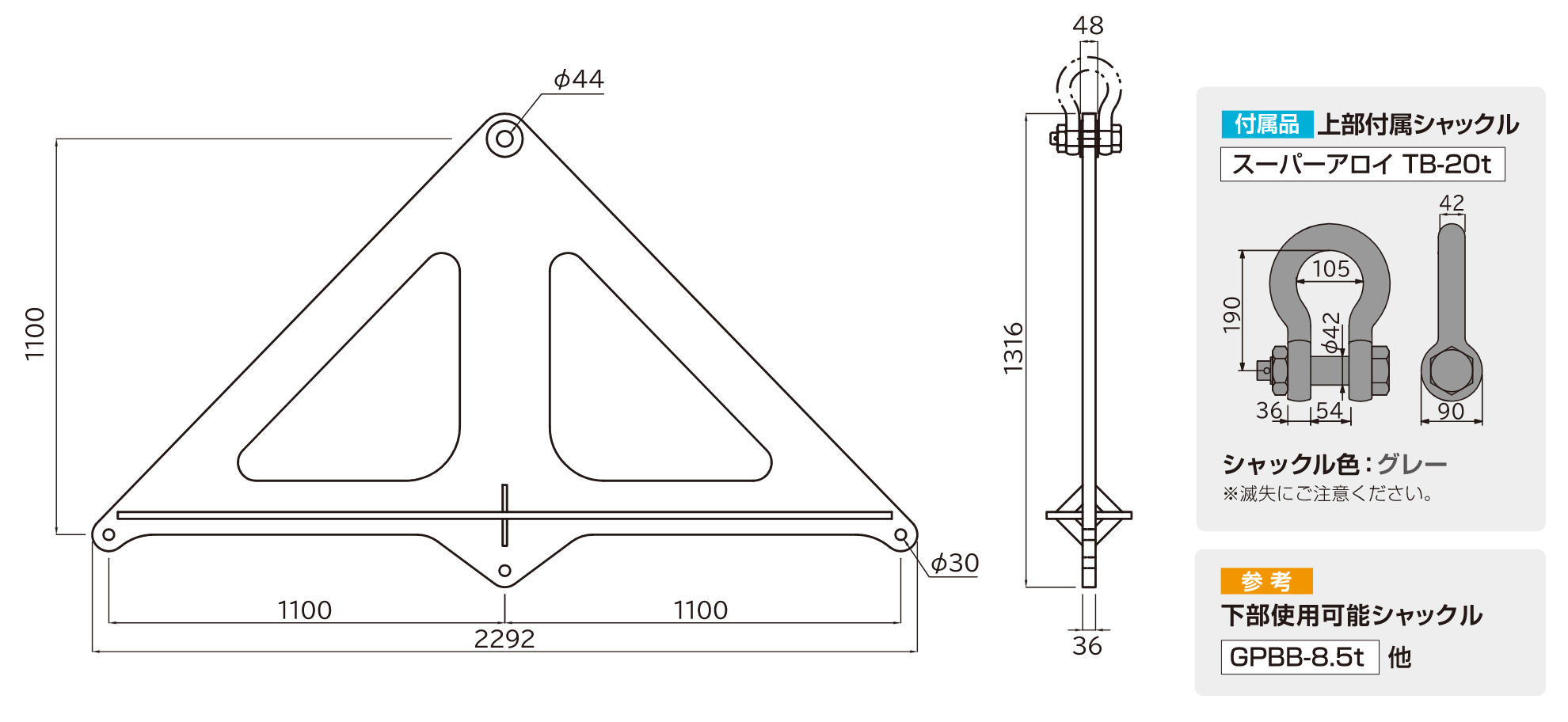

18ton-2200 (6ton×3点)

  • 製品質量 420kg
  • 型番 DE-18-2200
  • リース
  • 販売
  • 上部TB-20t
  • 上部 吊り角度60°
  • 下部 吊り角度60°
  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は、60°以内で使用してください。

ワイヤ・下部シャックルは販売となります。

参考変動図例


  • ワイヤの吊り角度は60°以内を推奨します。
  • 計画時に吊り荷が干渉しないよう計画してください。
  • 上部は1点吊りのため、非自転ワイヤやチェーン等のご使用を推奨します。
  • 付属品シャックルの紛失にご注意ください。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。
  • ワイヤ、下部シャックルは、別途販売となります。

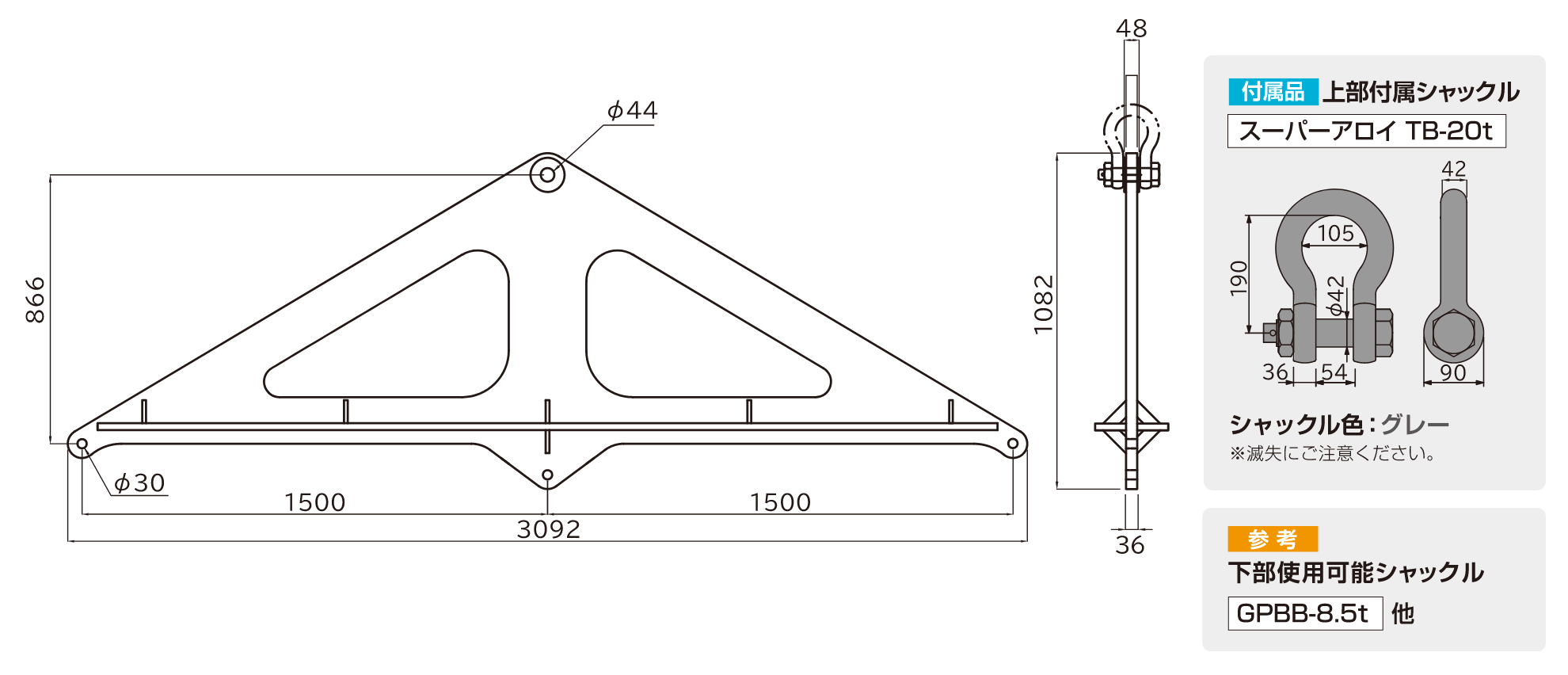

18ton-3000 (6ton×3点)

  • 製品質量 450kg
  • 型番 DE-18-3000
  • リース
  • 販売
  • 上部TB-20t
  • 上部 吊り角度60°
  • 下部 吊り角度60°
  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は、60°以内で使用してください。

ワイヤ・下部シャックルは販売となります。

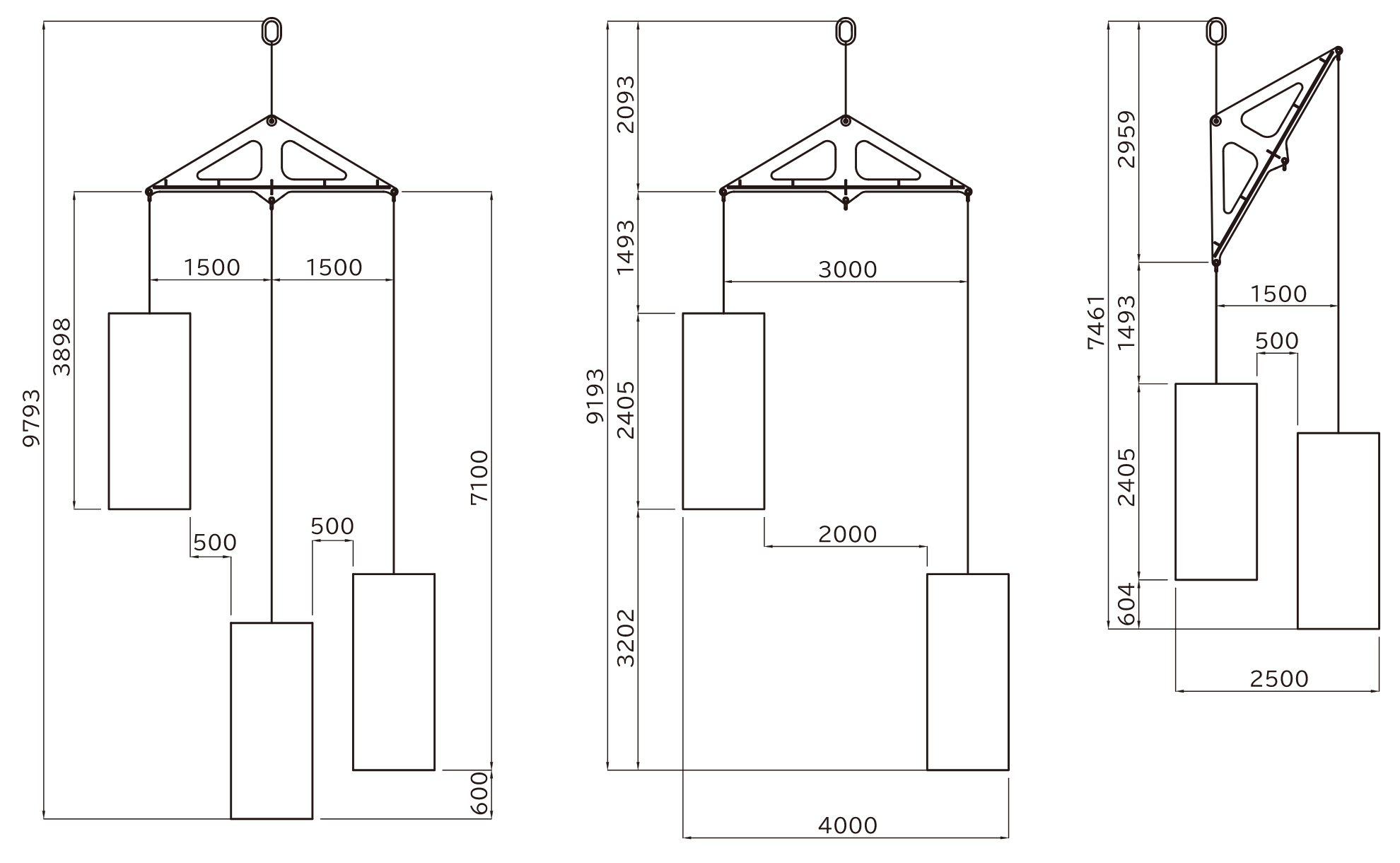

参考変動図例


  • ワイヤの吊り角度は60°以内を推奨します。
  • 計画時に吊り荷が干渉しないよう計画してください。
  • 上部は1点吊りのため、非自転ワイヤやチェーン等のご使用を推奨します。
  • 付属品シャックルの紛失にご注意ください。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。
  • ワイヤ、下部シャックルは、別途販売となります。

天秤デルタ天秤

カタログ / 図面 / 取扱説明書 / 点検表

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
