段差での並行使用や連吊りに最適!

  • 軽量仕様でコンパクト

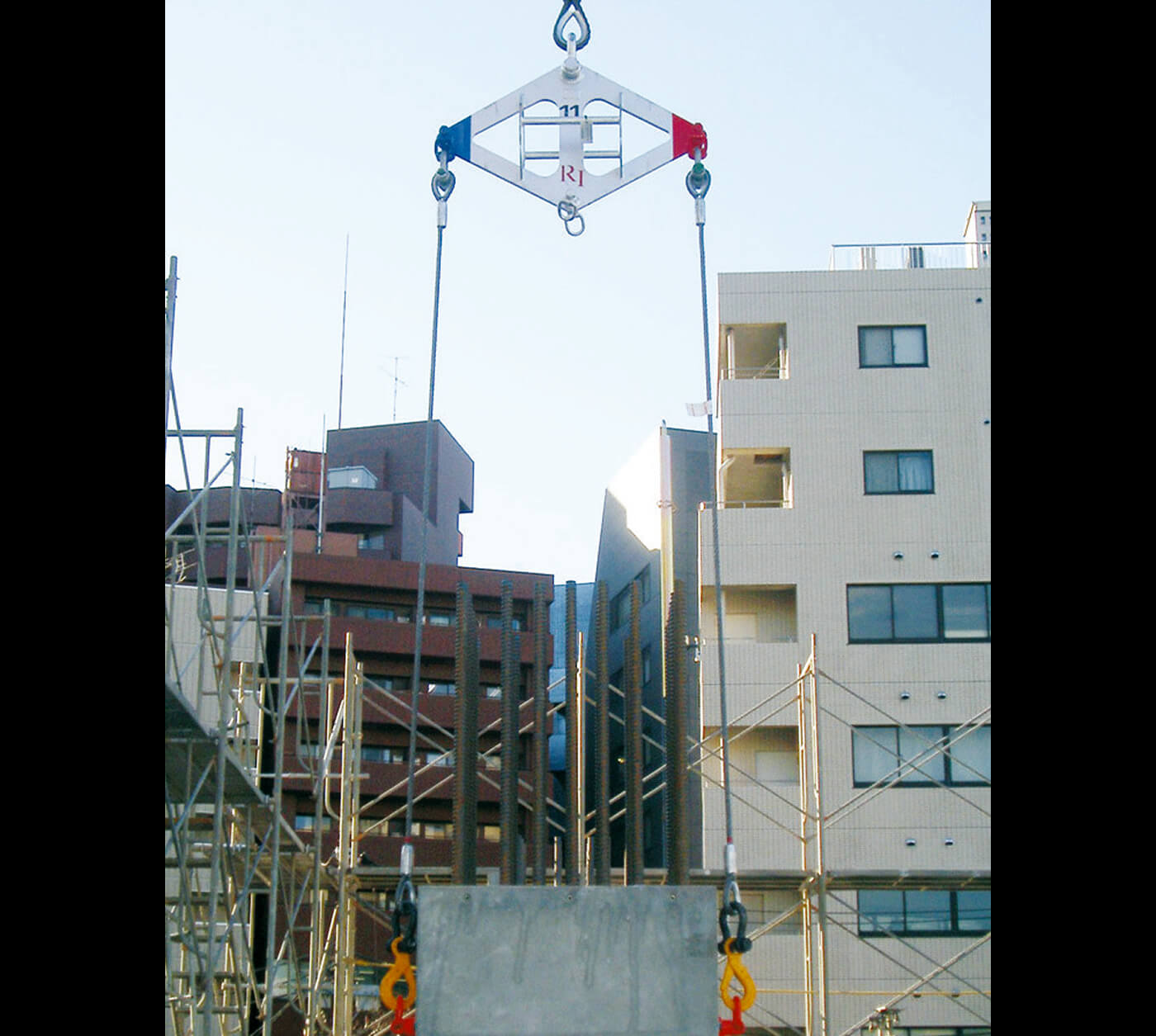

  • 段差での平行使用

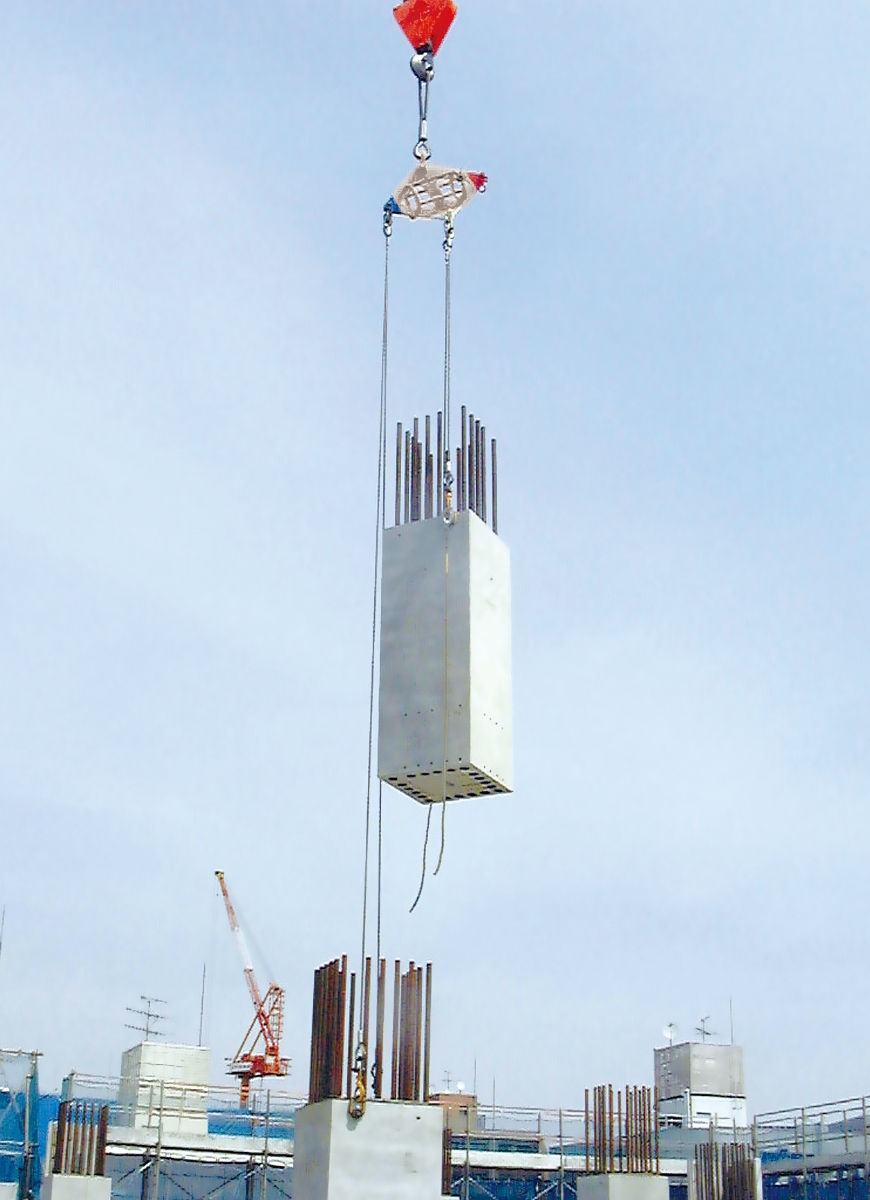

  • PC柱連吊り
  • ワイヤに干渉がなく平行吊り上げ
  • 鉄骨梁・鉄筋先組梁・PC梁連吊り
  • 頭上に吊り荷がなくラクラク・安全

菱形自在天秤 ほいきた

注意事項


  • ワイヤの吊り角度は60°以内を推奨します。
  • 事前に吊り荷が干渉しないよう計画してください。
  • 上部は1点吊りのため、必ず非自転ワイヤやチェーンなどを組み合わせしてください。
  • 吊り荷の負荷が抜けると同時に残りの吊り荷も動くため、動きにご注意ください。
  • 付属品シャックルの滅失にご注意ください。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。

  • ロードリングの前後に異なる荷重はかけないでください。(6t用はシャックルが付属しています)
  • ロードリングは取り外し厳禁です。無理矢理外さないでください。破損や落下の原因となります。

動画を見る

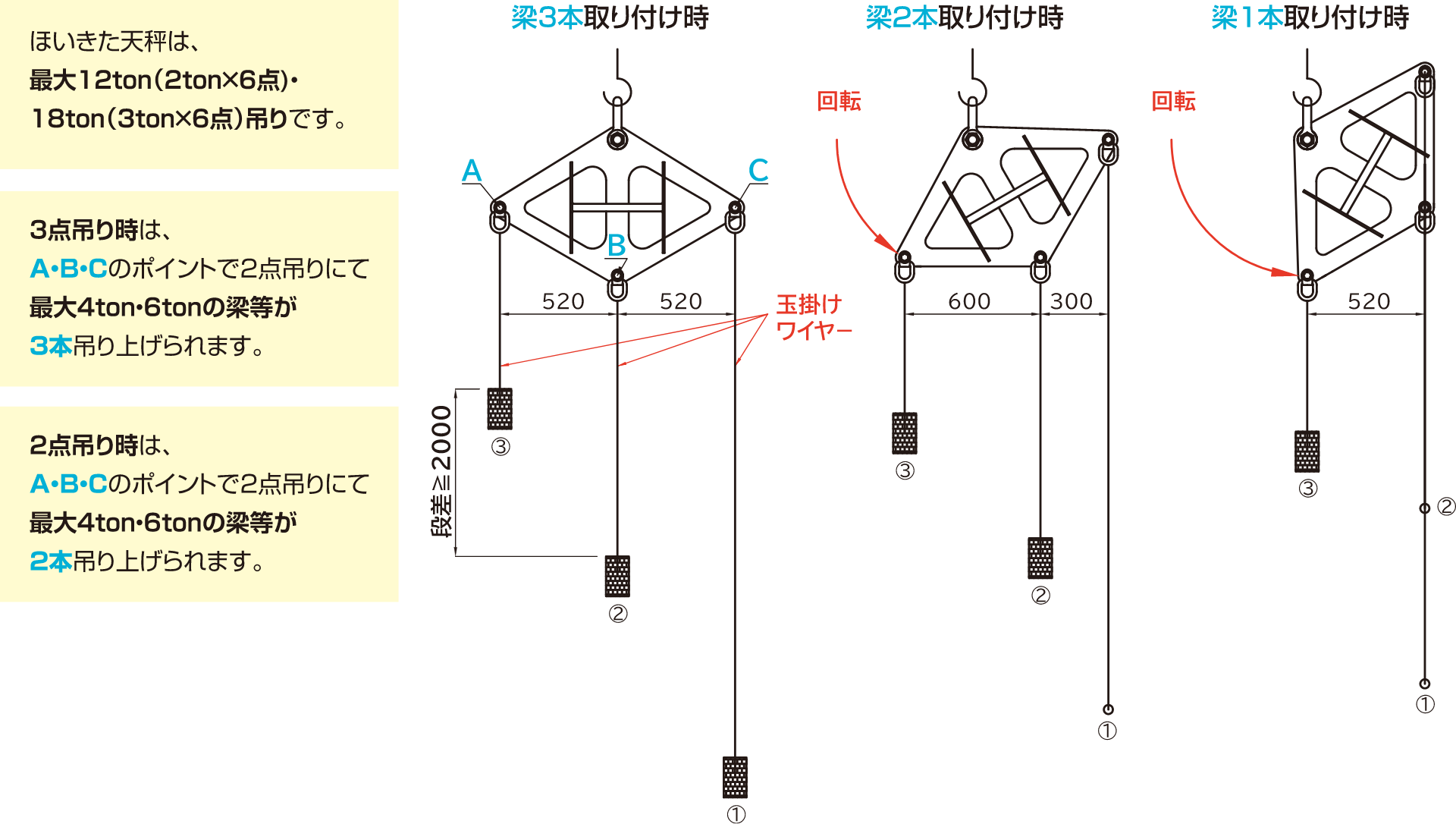

参考変動図例<3点吊り時>※吊り荷質量は同等と想定

  • 梁3本取り付け
  • 梁2本取り付け時
  • 梁1本取り付け時

ほいきた天秤は、最大12ton(2ton×6点)・18ton(3ton×6点)吊りです。

3点吊り時は、A・B・Cのポイントで2点吊りにて最大4ton・6tonの梁等が3本吊り上げられてます。

2点吊り時は、A・B・Cのポイントで2点吊りにて最大4ton・6tonの梁等が2本吊り上げられてます。

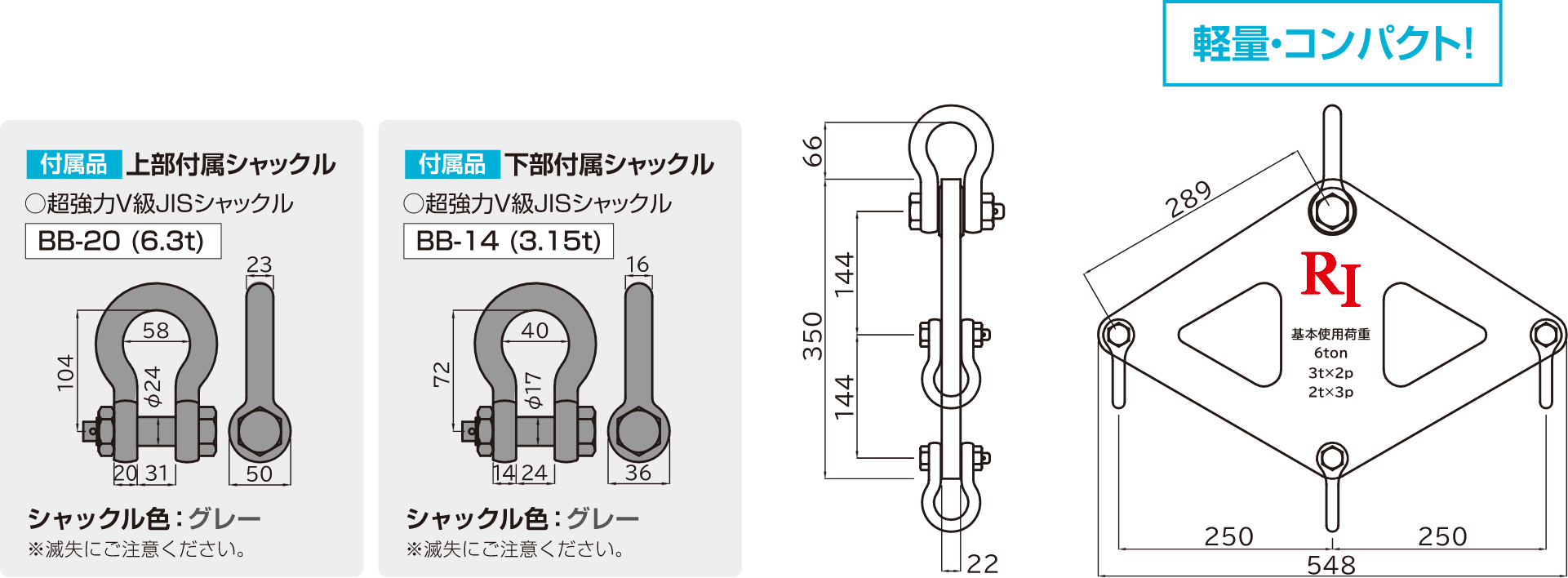

6ton(3ton×2点・2ton×3点)

  • 製品質量 20kg
  • 型番 HK-6
  • リース
  • 販売

寸法図

  • 上部BB-20(6.3t)
  • 下部BB-14(3.15t)
  • ワイヤは販売となります。

付属シャックルの滅失にご注意ください。

注意事項


  • ワイヤの吊り角度は60°以内を推奨します。
  • 天秤本体に偏荷重が掛からないように吊り上げをしてください。
  • 吊り荷時にロードリングが天秤本体に接触しないようにしてください。
  • ワイヤ、シャックルは別途販売となります。
  • 上部シャックルは付属しております。滅失にご注意ください。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。

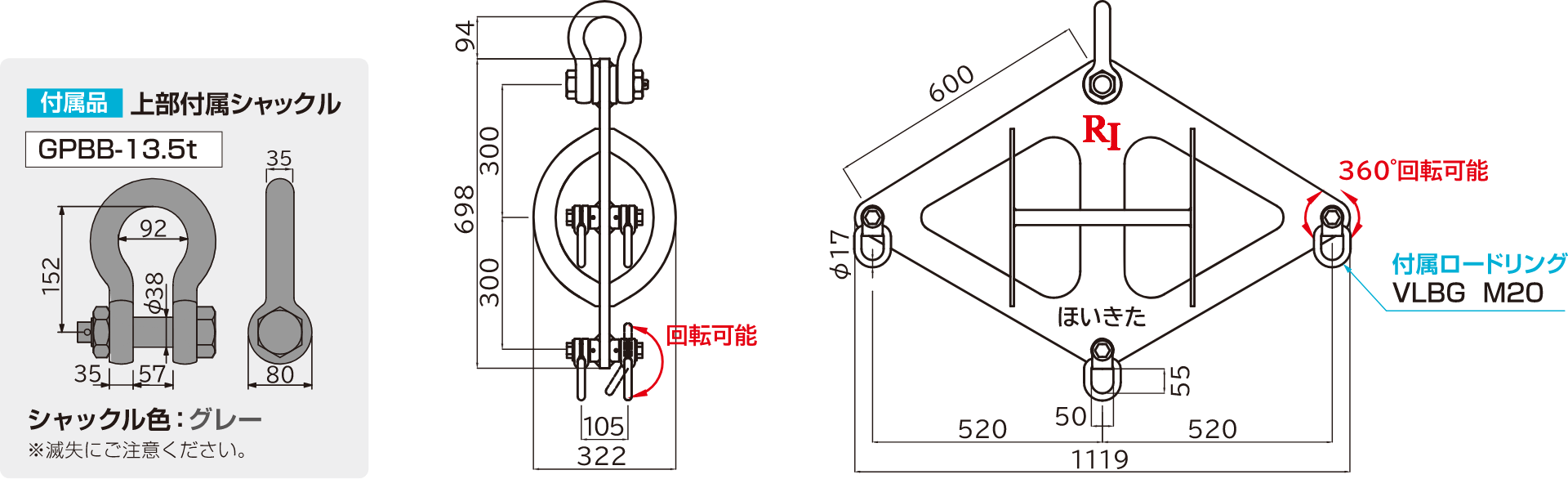

12ton(2ton×6点)

  • 製品質量 70kg
  • 型番 HK-12
  • リース
  • 販売

寸法図

  • 上部GPBB-13.5t
  • ワイヤは販売となります。

付属シャックルの滅失にご注意ください。

注意事項


  • ワイヤの吊り角度は60°以内を推奨します。
  • 天秤本体に偏荷重が掛からないように吊り上げをしてください。
  • 吊り荷時にロードリングが天秤本体に接触しないようにしてください。
  • ワイヤ、シャックルは別途販売となります。
  • 上部シャックルは付属しております。滅失にご注意ください。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。

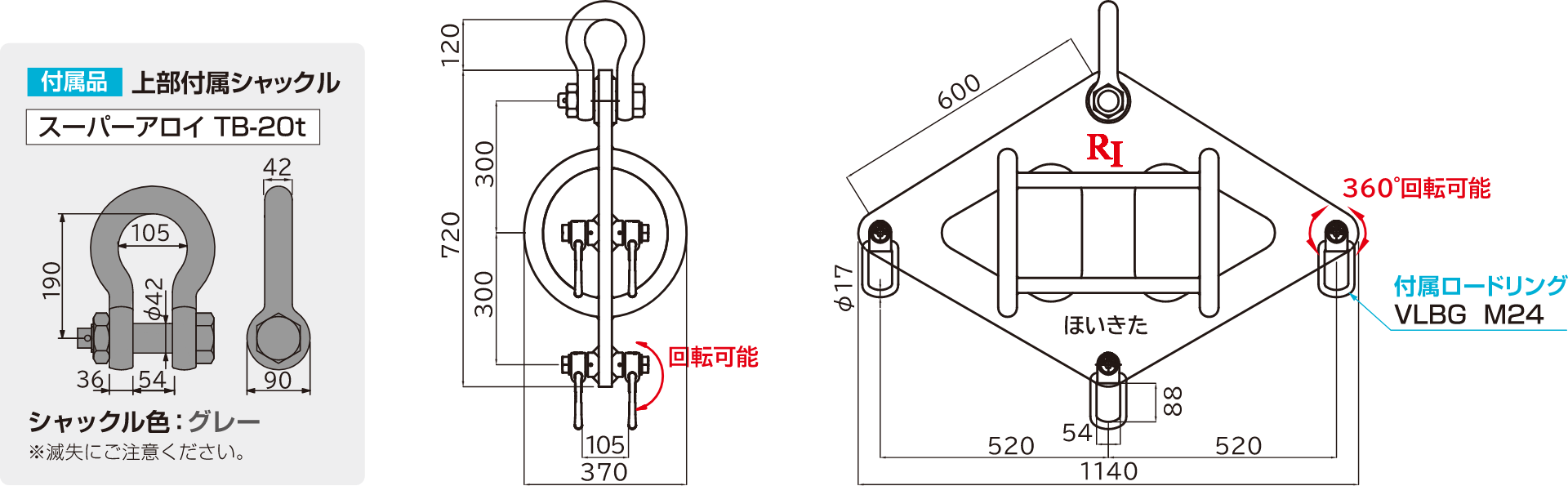

18ton(3ton×6点)

  • 製品質量 95kg
  • 型番 HK-18
  • リース
  • 販売

寸法図

  • 上部TB-20t
  • ワイヤは販売となります。

付属シャックルの滅失にご注意ください。

注意事項


  • ワイヤの吊り角度は60°以内を推奨します。
  • 天秤本体に偏荷重が掛からないように吊り上げをしてください。
  • 吊り荷時にロードリングが天秤本体に接触しないようにしてください。
  • ワイヤ、シャックルは別途販売となります。
  • 上部シャックルは付属しております。滅失にご注意ください。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。

天秤菱形自在天秤 ほいきた

カタログ / 図面 / 取扱説明書 / 点検表

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
