30ton-1100(15ton×2点)

  • 製品質量 180kg
  • 型番 BE-30-1100
  • リース
  • 販売
  • 上部KS-1150-17ton
  • 上部 吊り角度60°
  • 下部 吊り角度60°
  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は、60°以内で使用してください。

ワイヤ、下部シャックルは販売となります。

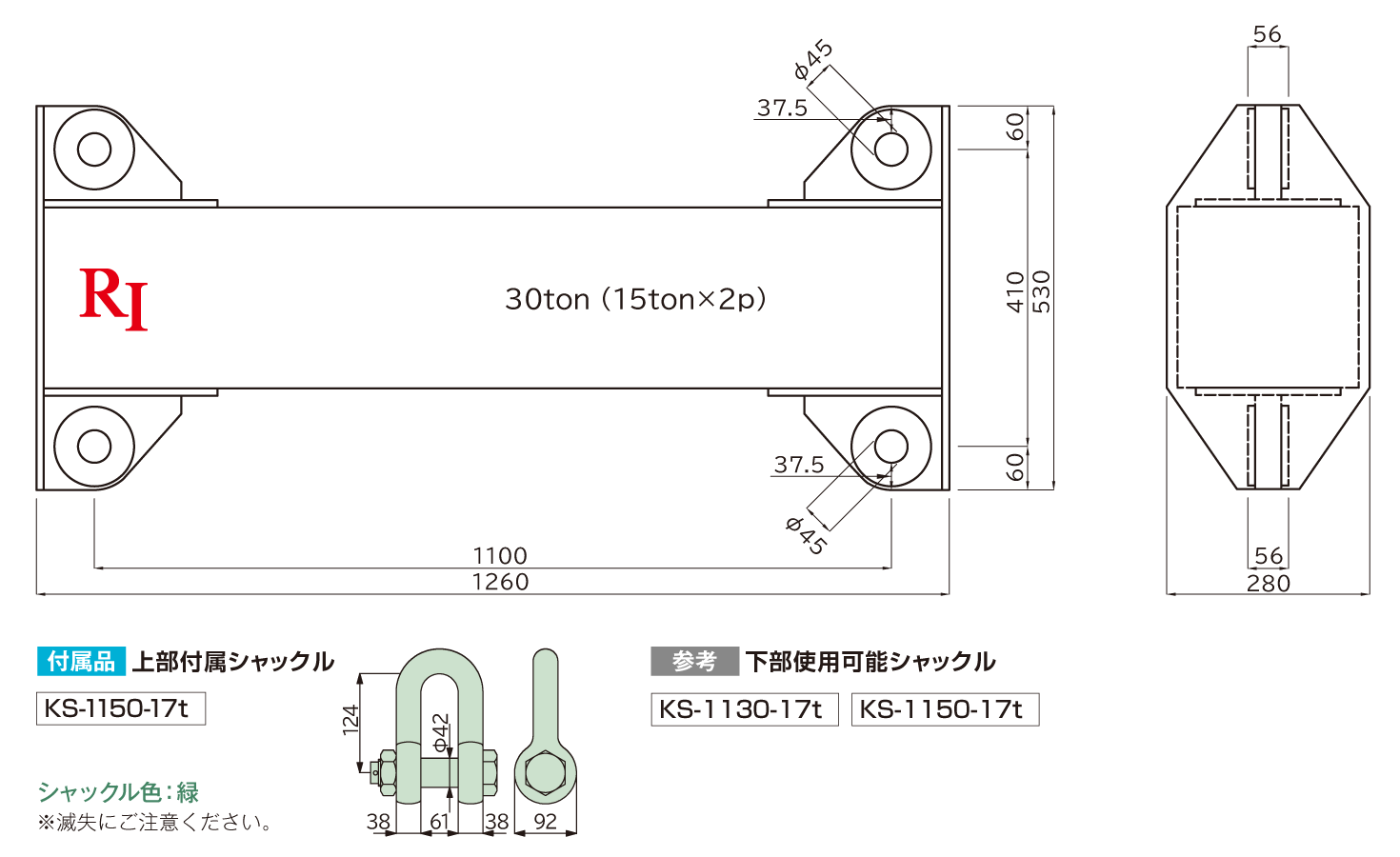

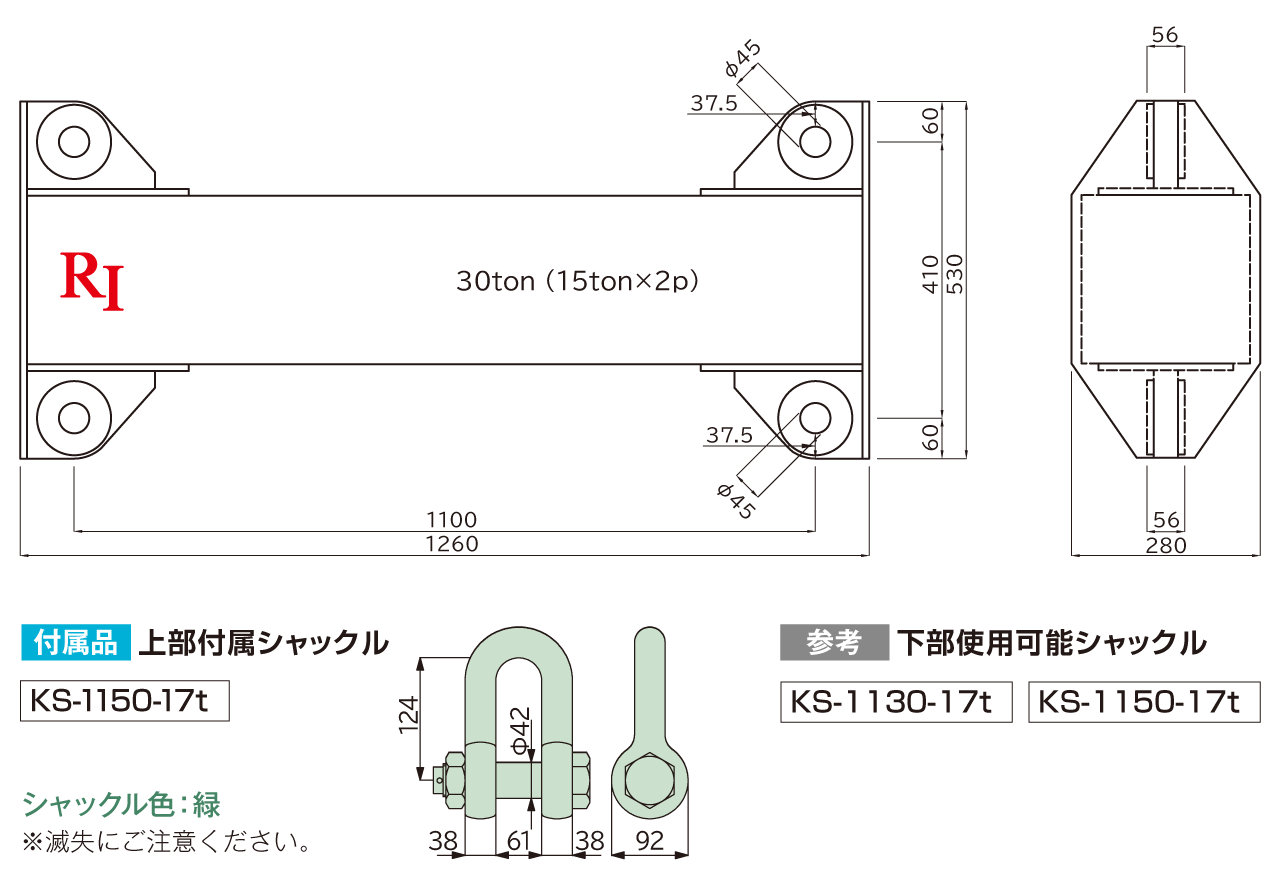

寸法図


  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は60°以内を推奨します。
  • ワイヤ、下部シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

30ton-4000(15ton×2点・7.5ton×4点)

  • 製品質量 1070kg
  • 型番 BE-30-4000
  • リース
  • 販売
  • 上部RS-20ton
  • 上部 吊り角度60°
  • 下部 吊り角度60°
  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は、60°以内で使用してください。

ワイヤ、下部シャックルは販売となります。

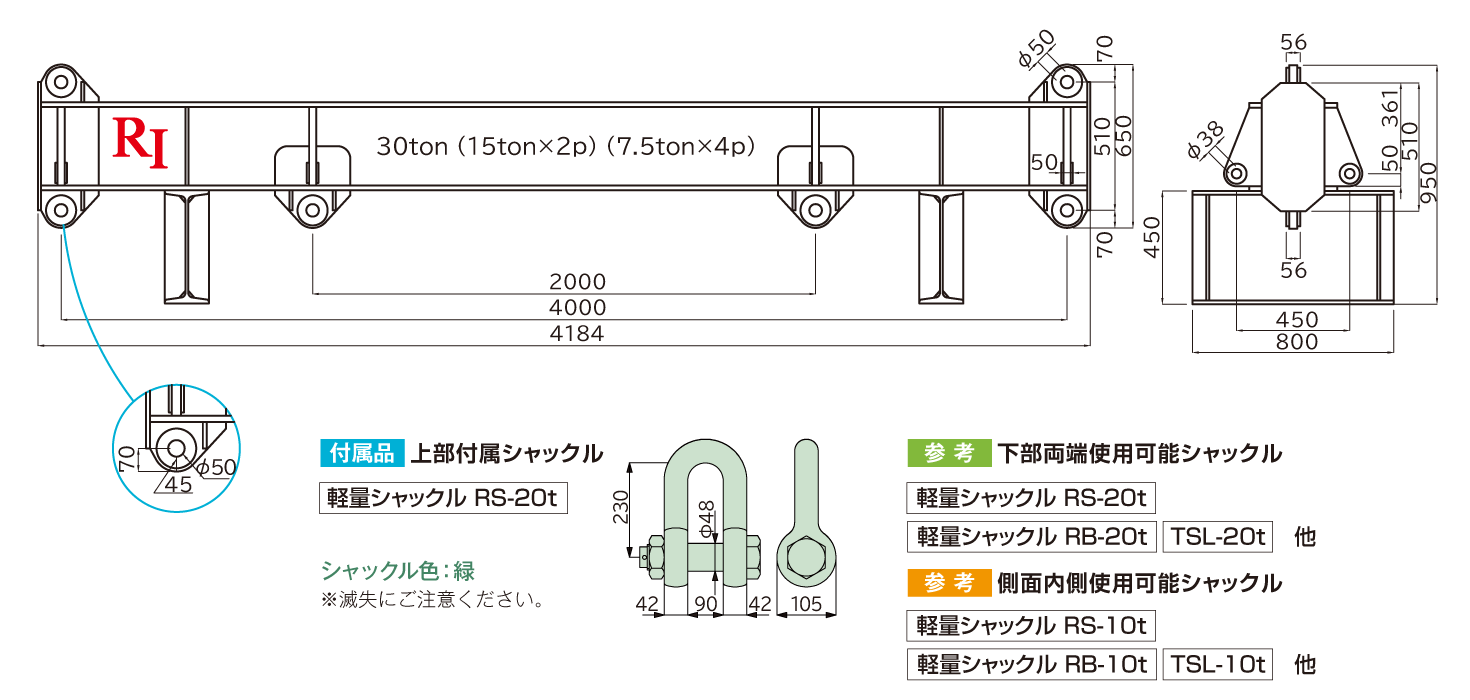

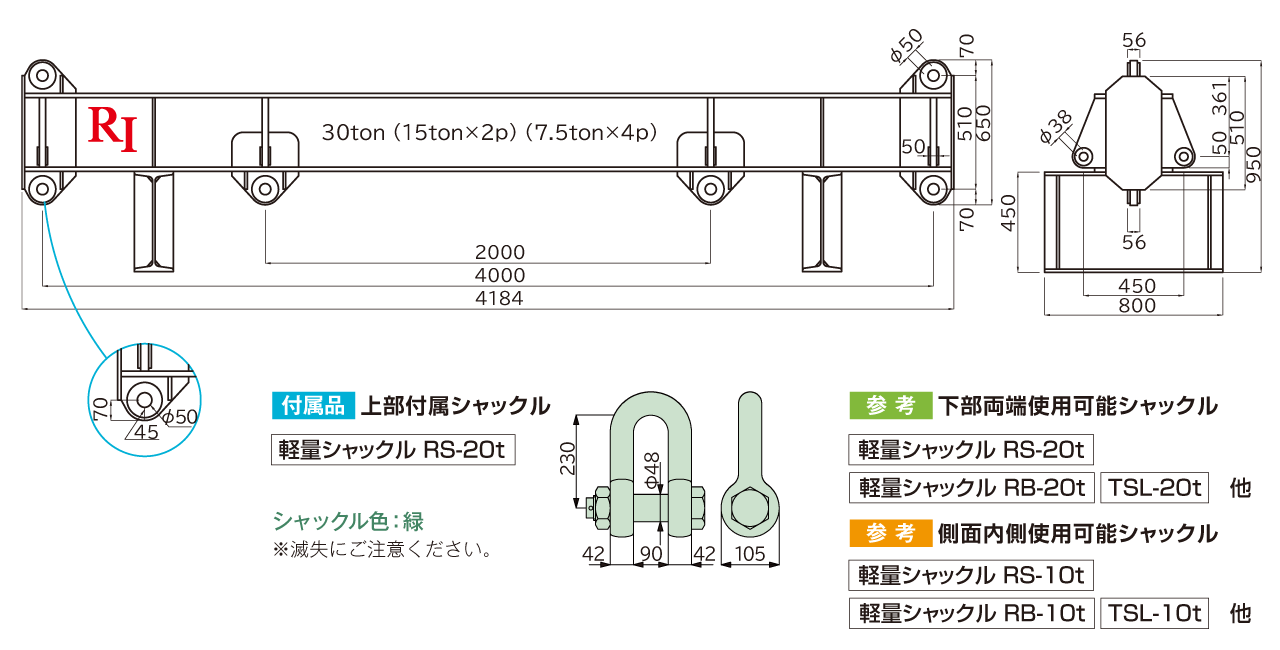

寸法図

側面吊りピースは1カ所7.5tonです


  • 側面ピースは4点全て均等荷重が掛かる事が条件です。必ず左右対称に玉掛けしてください。
  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は60°以内を推奨します。
  • ワイヤ、下部シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

アールアイビーム棒天秤アールアイビーム棒天秤 30ton

カタログ / 図面 / 取扱説明書 / 点検表
アールアイビーム棒天秤

カタログ

図面

取扱説明書

選定表

点検表

確認表

その他

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
