ブレードの安定した吊り上げに
ご使用いただけます。

アールアイビーム棒天秤

注意事項


  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。　
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

5ton-8000（2.5ton×2点・1.25ton×4点）ロングサイズ

  • 製品質量 800kg
  • 型番 BE-5-8000
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

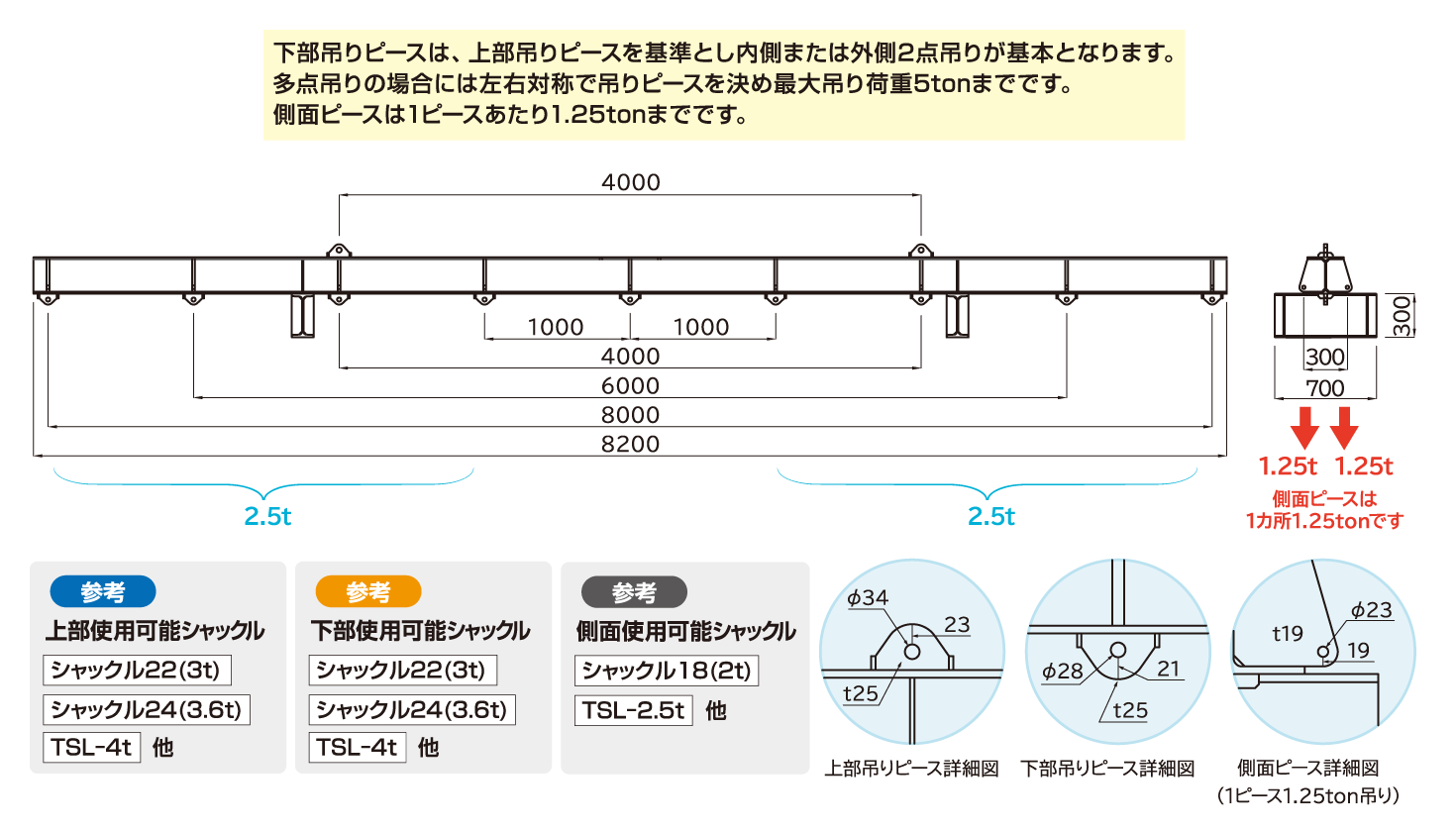

寸法図※シャックルは別売りです。

5ton-8000 ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

5ton-9300（2.5ton×2点・1.25ton×4点）ロングサイズ

  • 製品質量 900kg
  • 型番 BE-5-9300
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

寸法図※シャックルは別売りです。

5ton-9300 ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

5ton-10000（2.5ton×2点･1.25ton×4点）ロングサイズ

  • 製品質量 1000kg
  • 型番 BE-5-10000
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

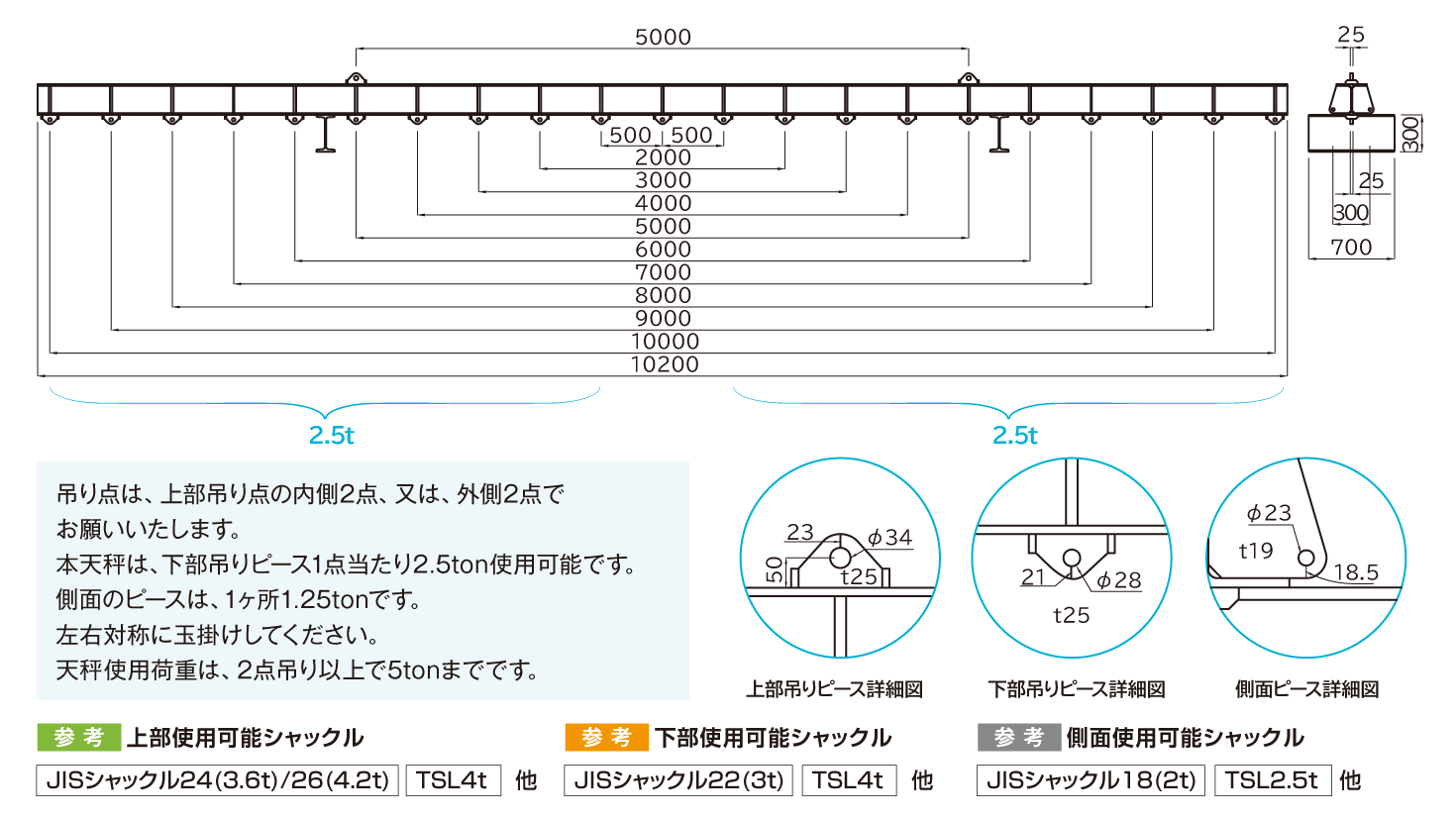

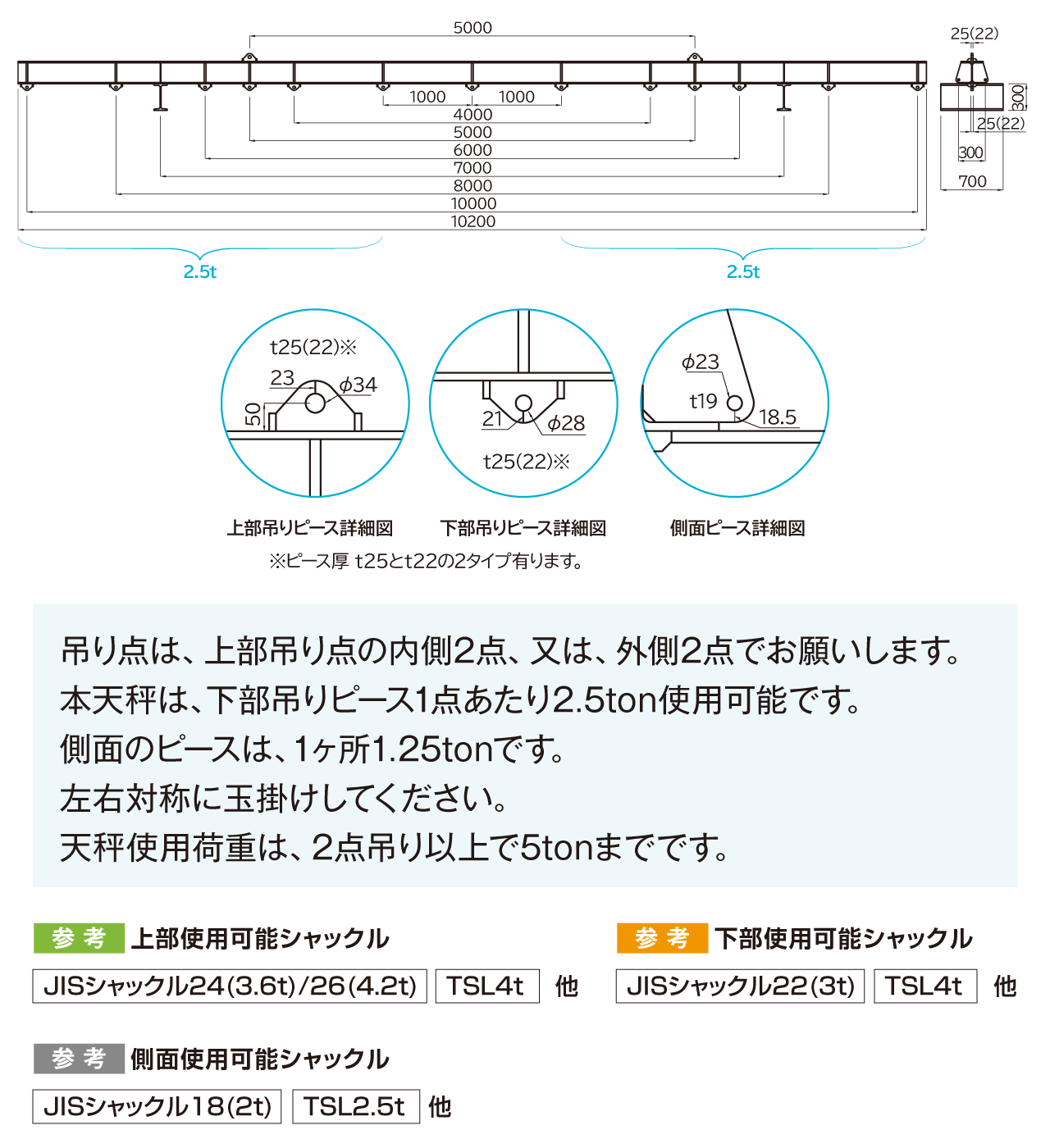

寸法図※シャックルは別売りです。

5ton-10000 ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

5ton-10000N（2.5ton×2点･1.25ton×4点）ロングサイズ

  • 製品質量 1100kg
  • 型番 BE-5-10000N
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

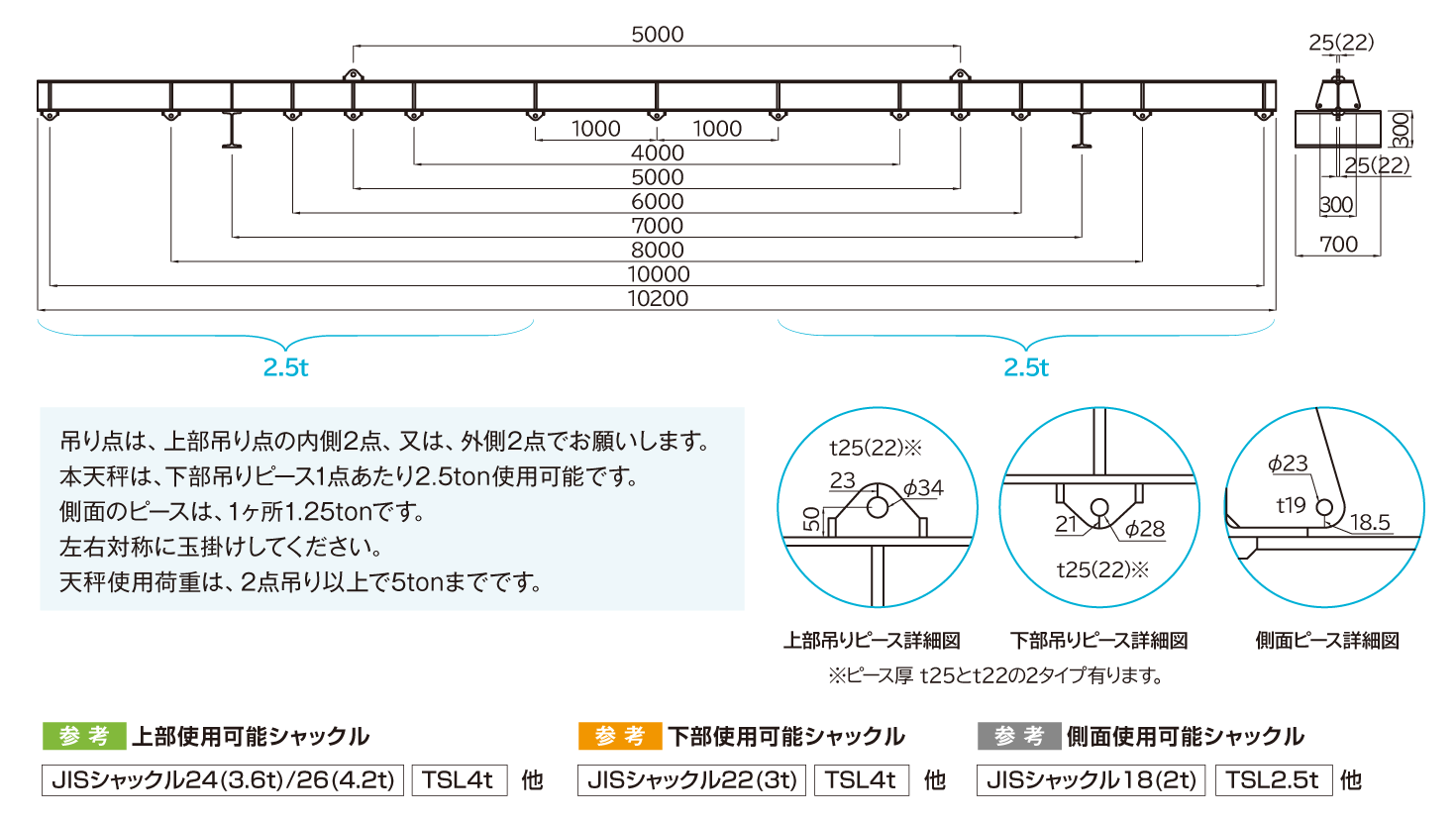

寸法図※シャックルは別売りです。

5ton-10000N ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

12ton-7000（3ton×4点）ロングサイズ

  • 製品質量 1300kg
  • 型番 BE-12-7000
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

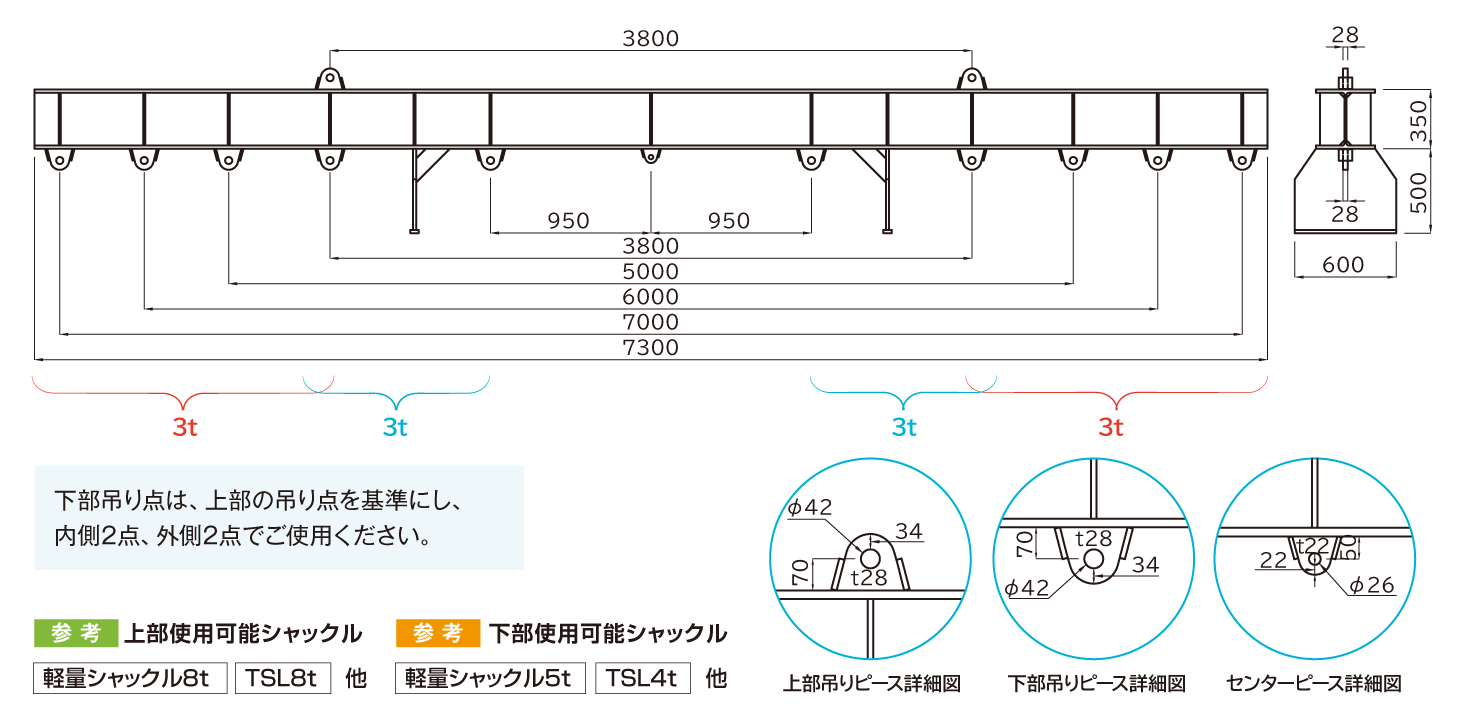

寸法図※シャックルは別売りです。

12ton-7000 ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

12ton-7000N（3ton×4点・1.5ton×8点）ロングサイズ

  • 製品質量 1600kg
  • 型番 BE-12-7000N
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

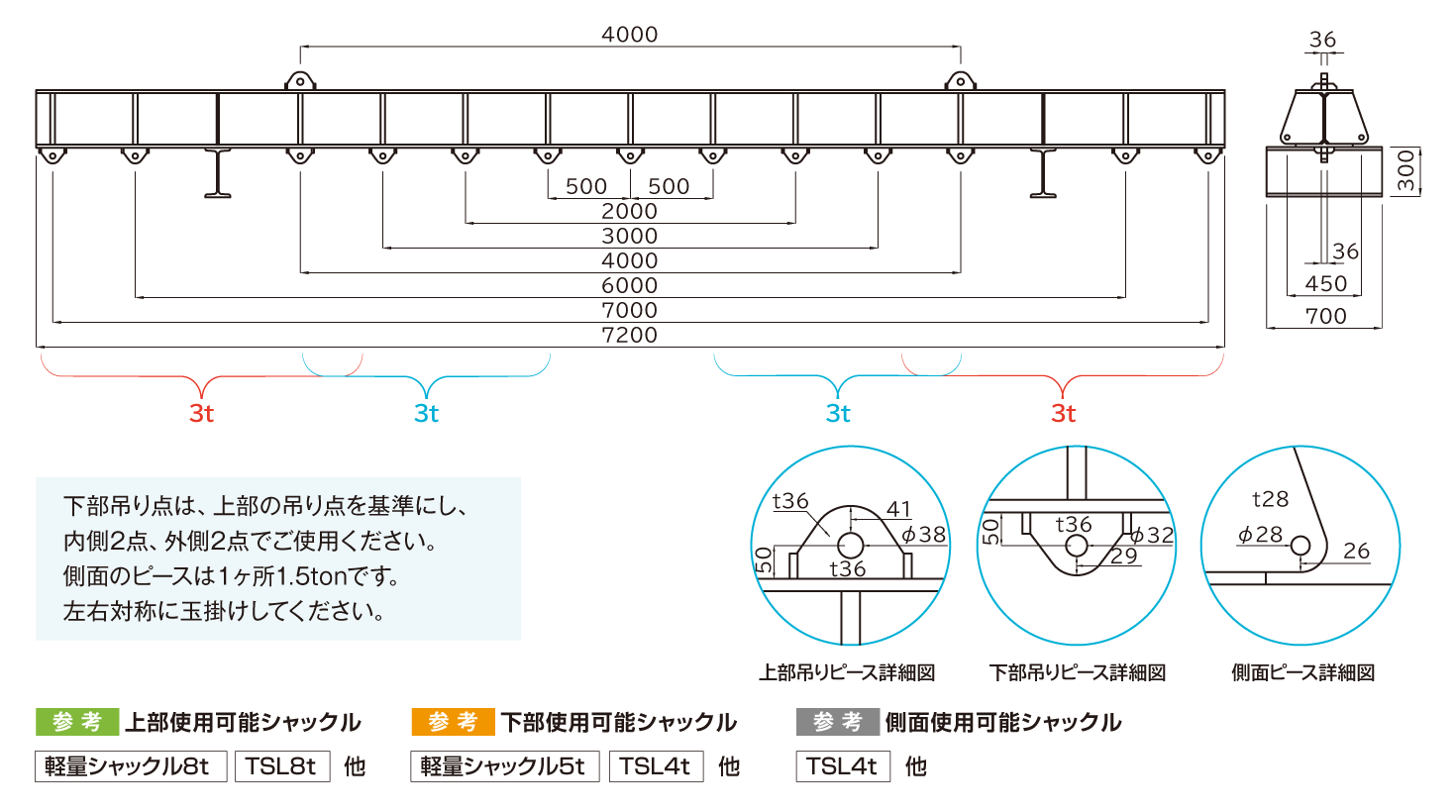

寸法図※シャックルは別売りです。

12ton-7000N ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

12ton-8000（3ton×4点・1.5ton×8点）ロングサイズ

  • 製品質量 1500kg
  • 型番 BE-12-8000
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

寸法図※シャックルは別売りです。

12ton-8000 ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

12ton-9580（3ton×4点・1.5ton×8点）ロングサイズ

  • 製品質量 1580kg
  • 型番 BE-12-9580
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

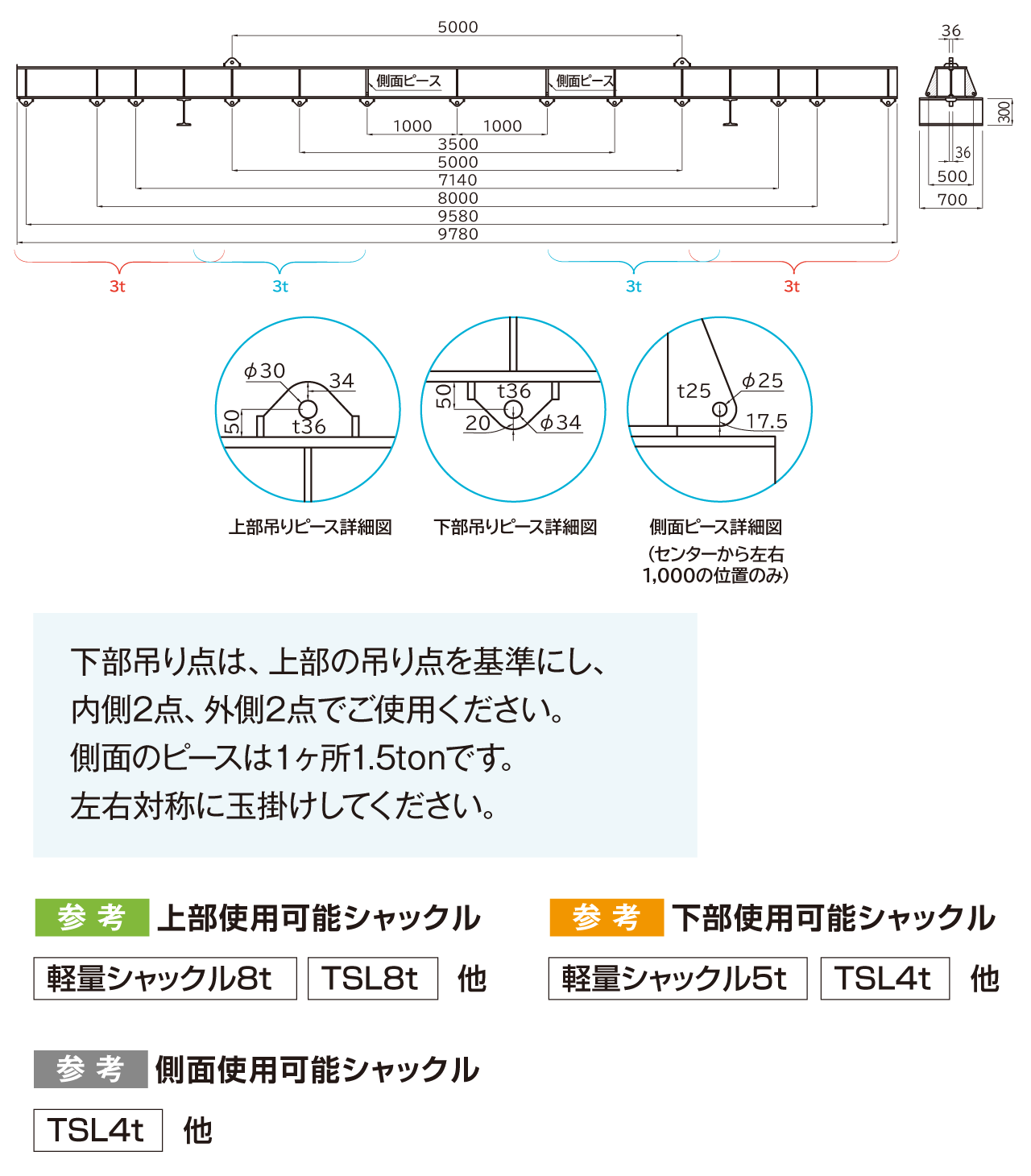

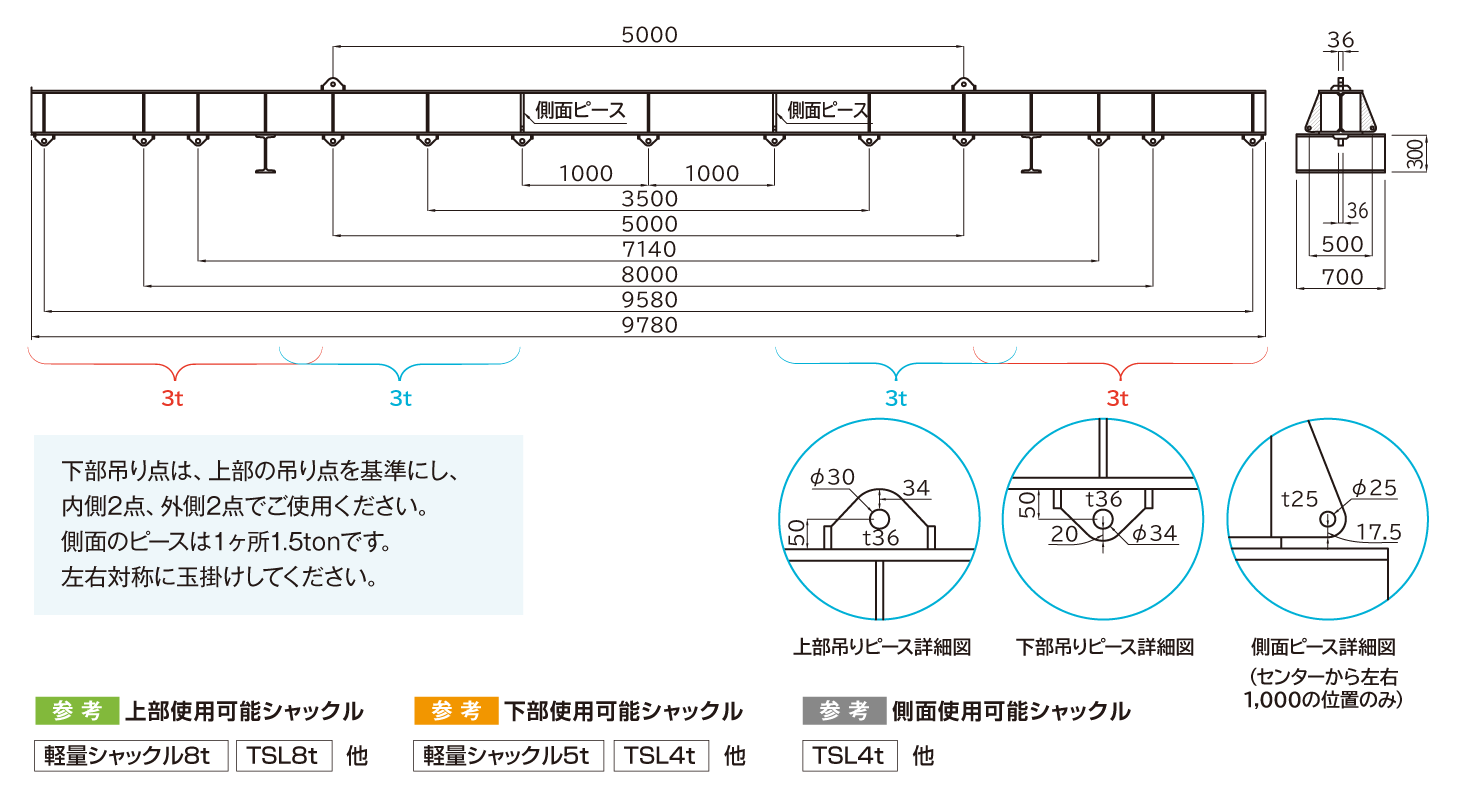

寸法図※シャックルは別売りです。

12ton-9580 ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

12ton-10000（3ton×4点・1.5ton×8点）ロングサイズ

  • 製品質量 1820kg
  • 型番 BE-12-10000
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

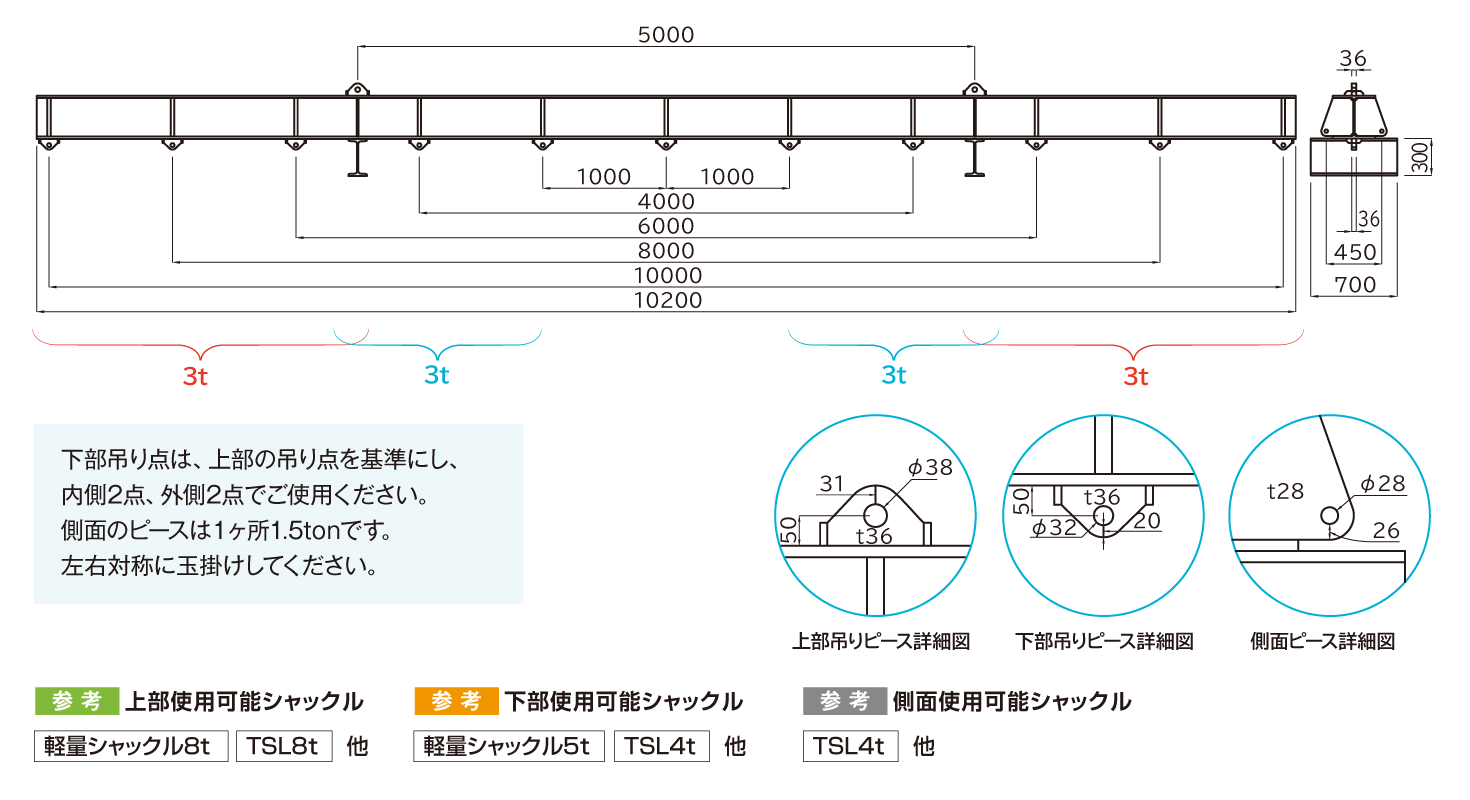

寸法図※シャックルは別売りです。

12ton-10000 ロングサイズ

  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

14ton-6000（3.5ton×4点）ロングサイズ

  • 製品質量 1220kg
  • 型番 BE-14-6000
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

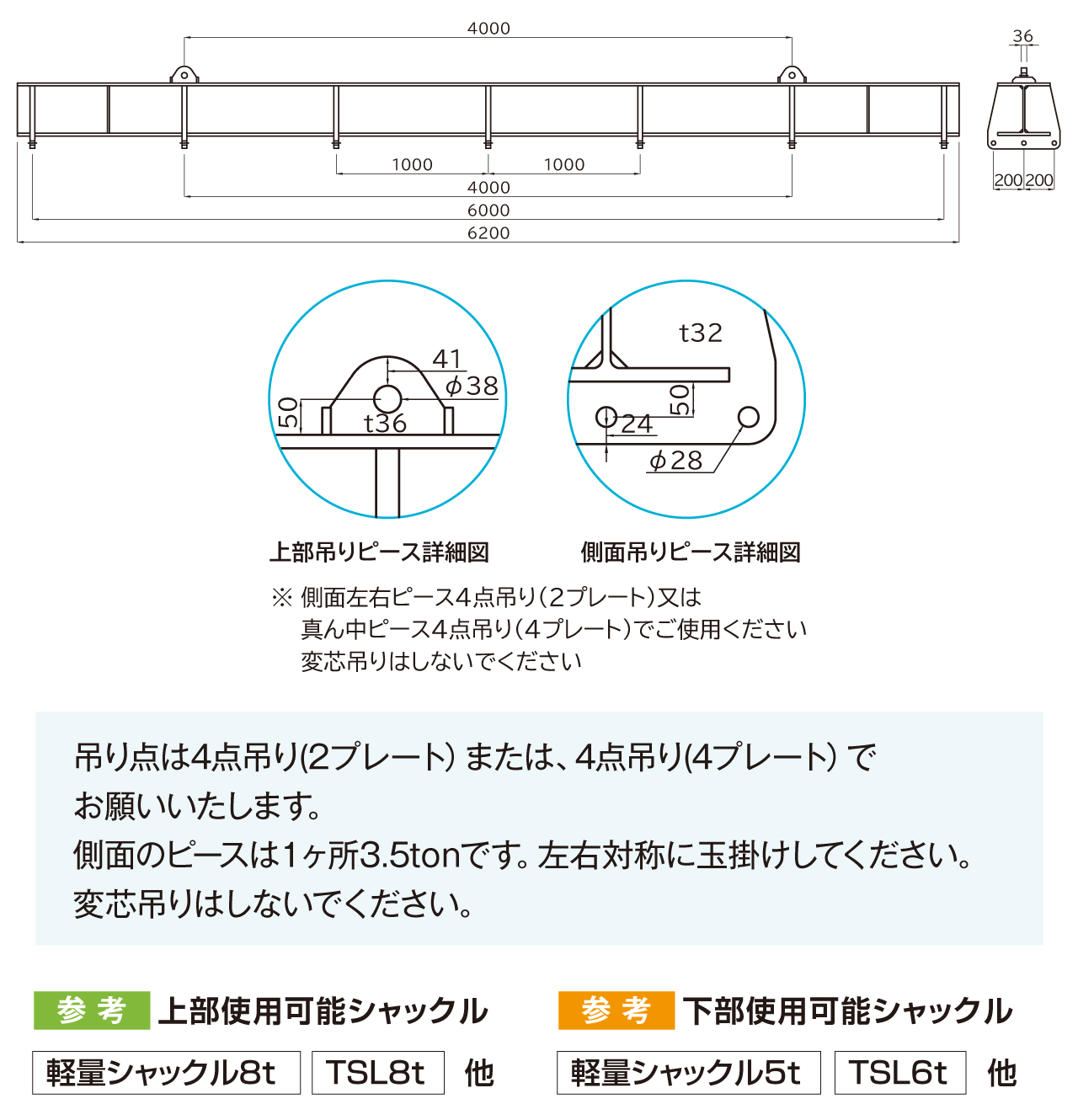

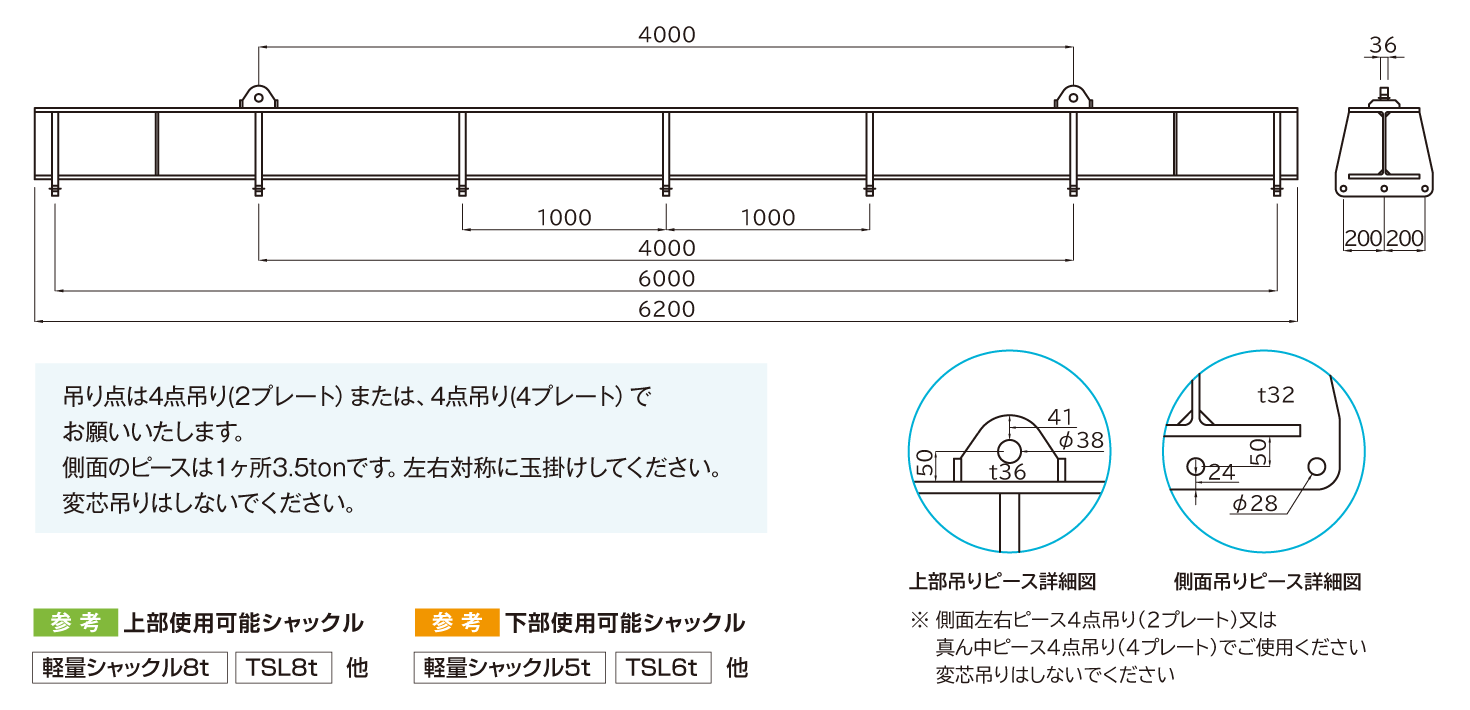

寸法図※シャックルは別売りです。

14ton-6000 ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

16ton-7000（4ton×4点・2ton×8点）ロングサイズ

  • 製品質量 1400kg
  • 型番 BE-16-7000
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

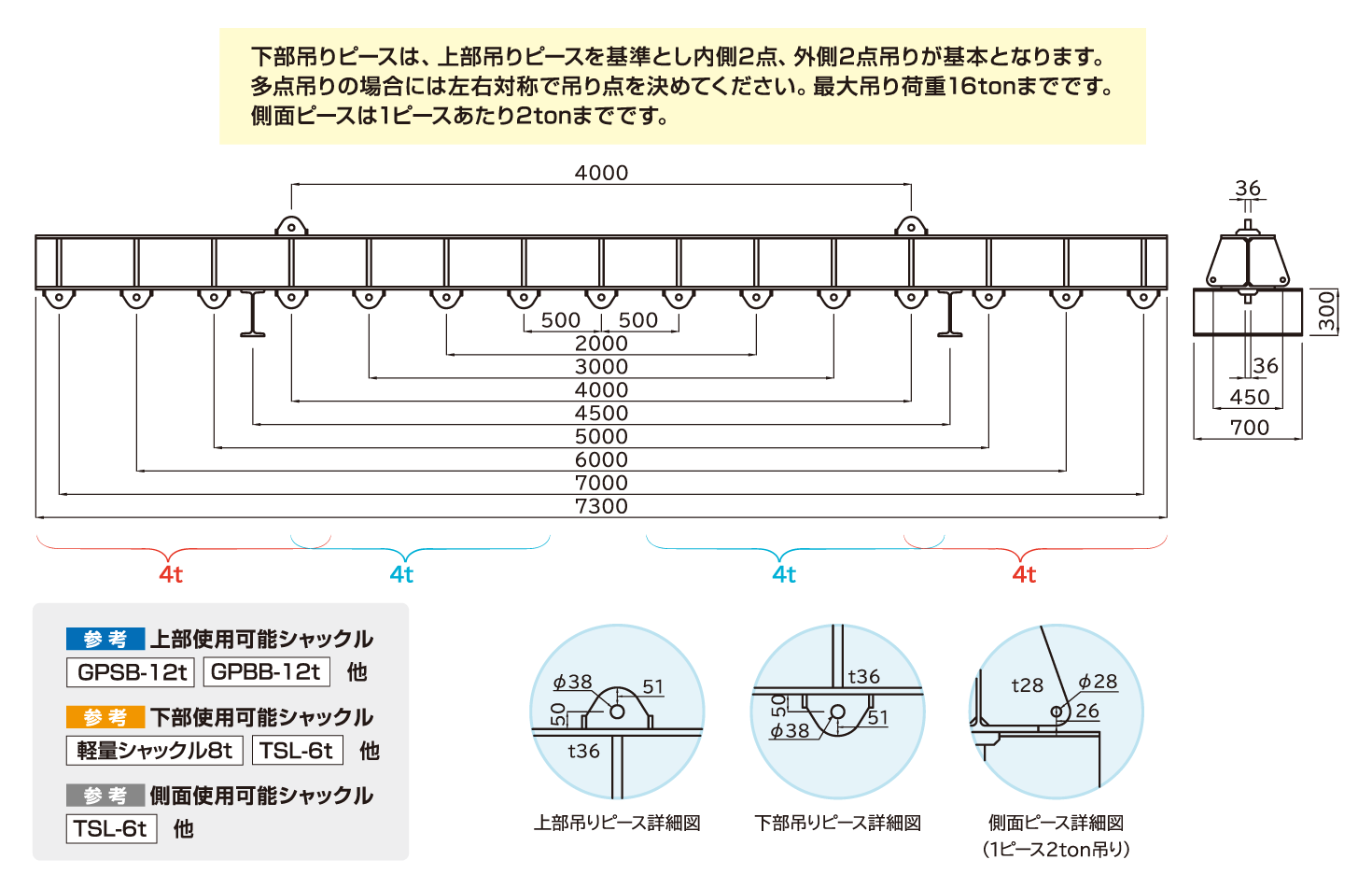

寸法図※シャックルは別売りです。

16ton-7000 ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

18ton-8000（4.5ton×4点・2.25ton×8点）ロングサイズ

  • 製品質量 1680kg
  • 型番 BE-18-8000
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

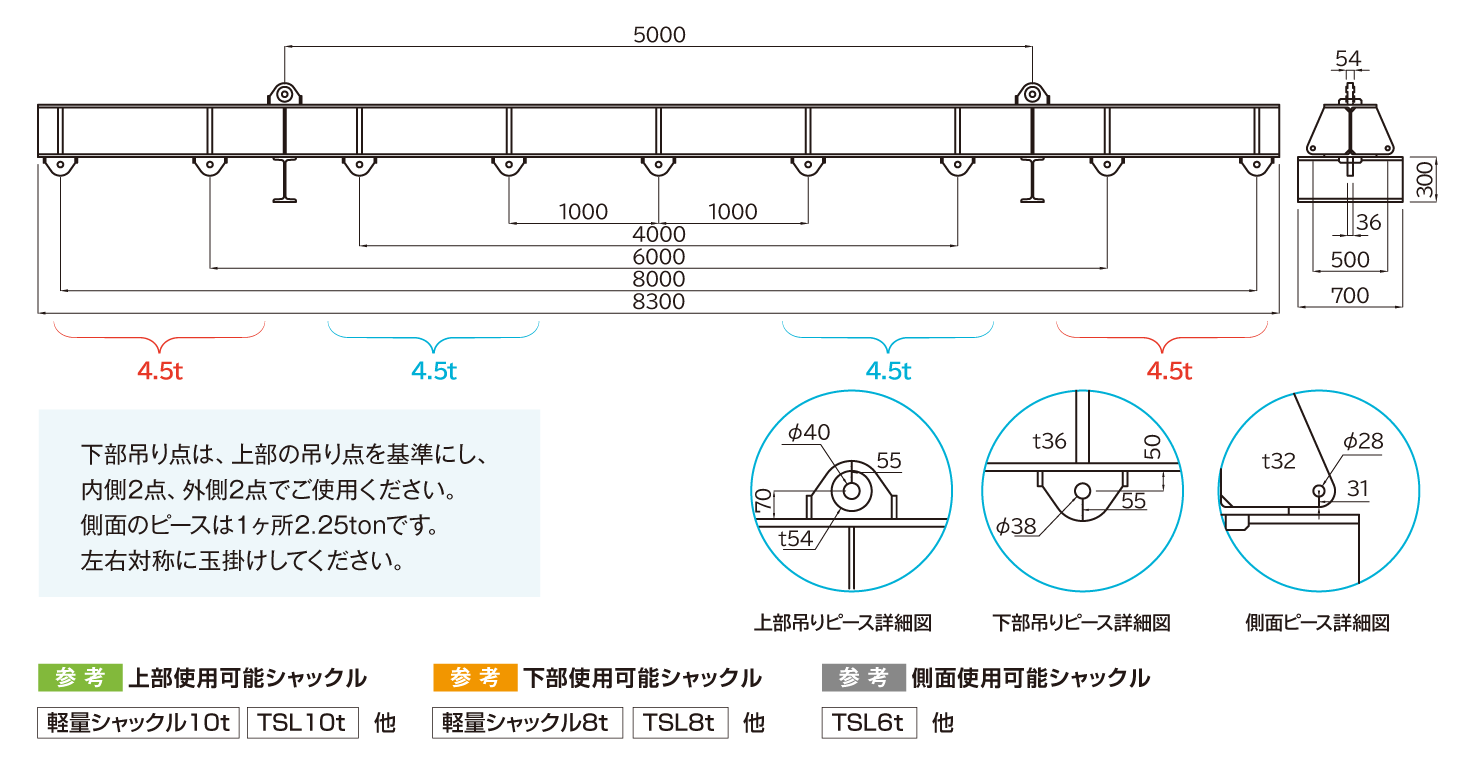

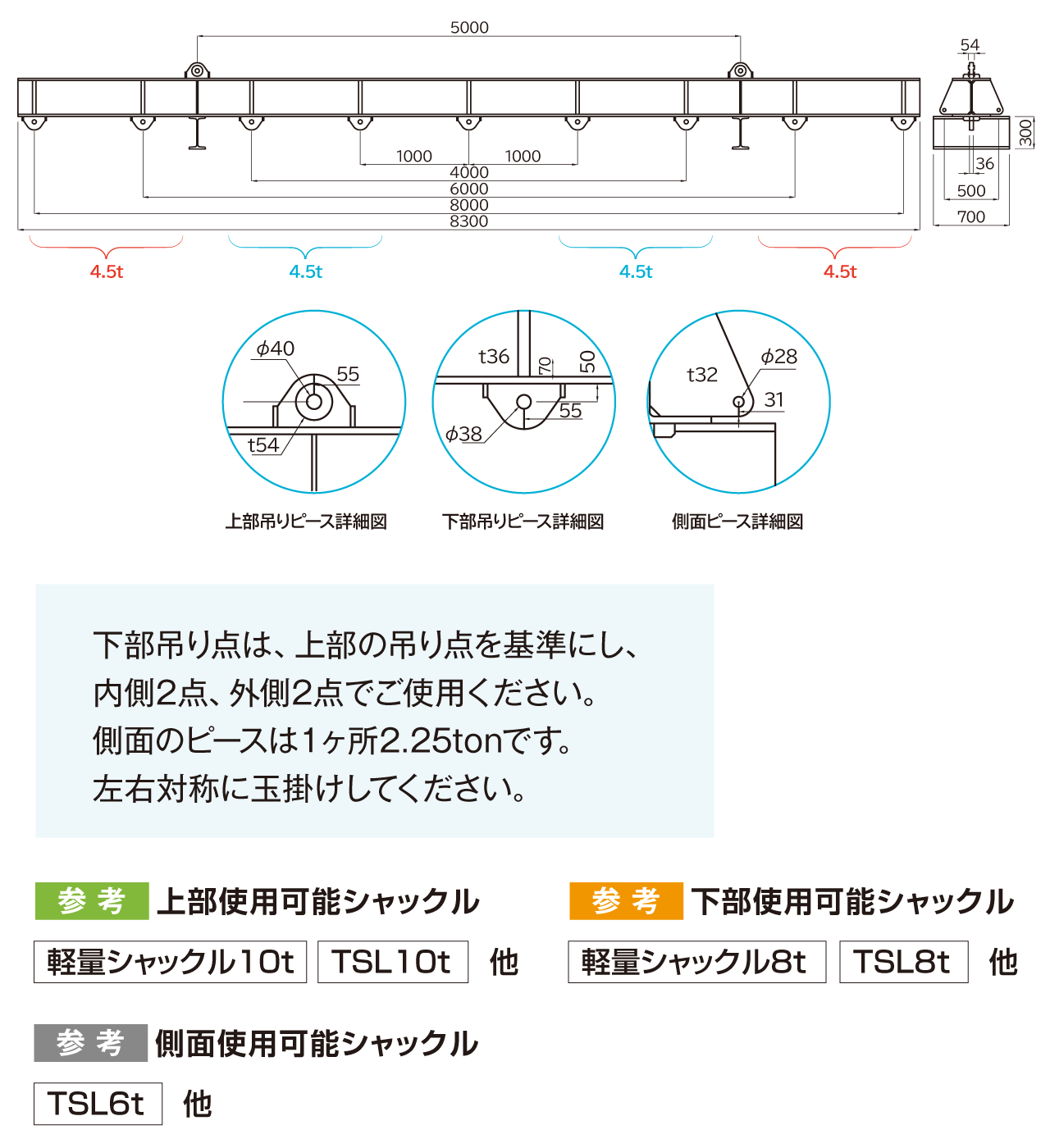

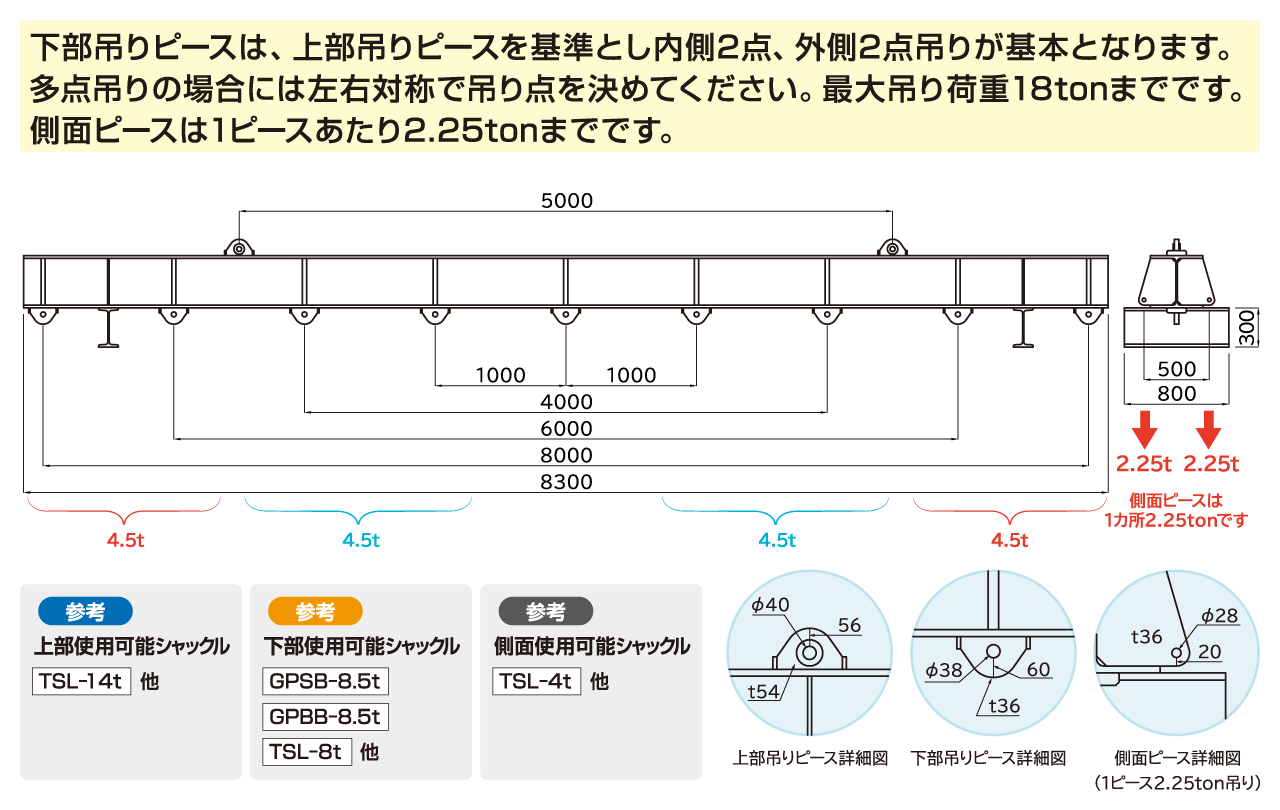

寸法図※シャックルは別売りです。

18ton-8000 ロングサイズ

  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

18ton-8000P（4.5ton×4点・2.25ton×8点）ロングサイズ

  • 製品質量 2140kg
  • 型番 BE-18-8000P
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

寸法図※シャックルは別売りです。

18ton-8000P ロングサイズ

  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

18ton-11000（4.5ton×4点・2.25ton×8点）ロングサイズ

  • 製品質量 2760kg
  • 型番 BE-18-11000
  • リース
  • 販売
  • 上部 吊り角度60°
  • 下部 吊り角度30°
  • シャックルは付属しておりません。
  • ワイヤの吊り角度は、上部60°以内・下部30°以内で使用してください。
  • ワイヤ、シャックルは販売となります。
  • 表記外の使用時は吊り強度が変わりますのでご相談ください。

寸法図※シャックルは別売りです。

18ton-11000 ロングサイズ


  • ワイヤの吊り角度は上部60°以内、下部30°以内を推奨します。
  • 表記外の使用時は、吊り強度が変わりますので、ご相談ください。
  • シャックルは付属しておりません。ワイヤ、シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

アールアイビーム棒天秤アールアイビーム棒天秤 5ton/12ton/14ton/16ton/18ton（ロングサイズ）

写真集 ／ 動画集
  • アールアイビーム棒天秤 8ton
  • アールアイビーム棒天秤 12ton（1500）
  • アールアイビーム棒天秤 12ton（2500,3500）
  • アールアイビーム棒天秤 15ton
  • アールアイビーム棒天秤 30/40ton
  • アールアイビーム棒天秤 12tonロング（8000,9580,10000）

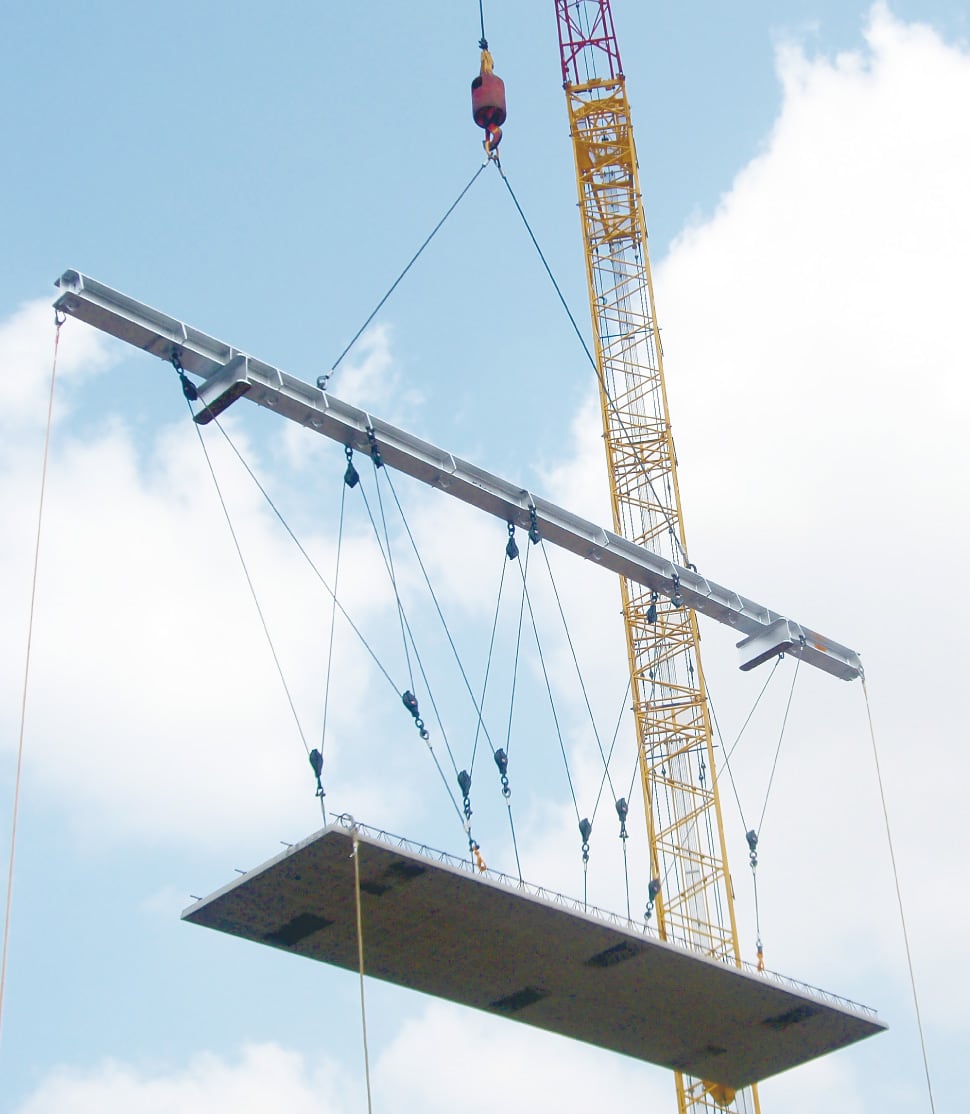

  • アールアイビーム棒天秤 使用例
  • アールアイビーム棒天秤 使用例
  • アールアイビーム棒天秤 重機吊り使用例
  • アールアイビーム棒天秤 重機吊り使用例
  • 写真集へ
カタログ ／ 図面 ／ 取扱説明書 ／ 点検表
アールアイビーム棒天秤

カタログ

図面

取扱説明書

選定表

点検表

確認表

その他

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
