9ton-1750(2ton×2点・0.75ton×12点)

  • 製品質量 90kg
  • 型番 BE-9-1750
  • リース
  • 販売
  • 上部GPBB-6.5ton
  • 下部BB-14
  • 上部 吊り角度60°
  • 下部 吊り角度60°
  • 上部、下部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は、60°以内で使用してください。

ワイヤは販売となります。

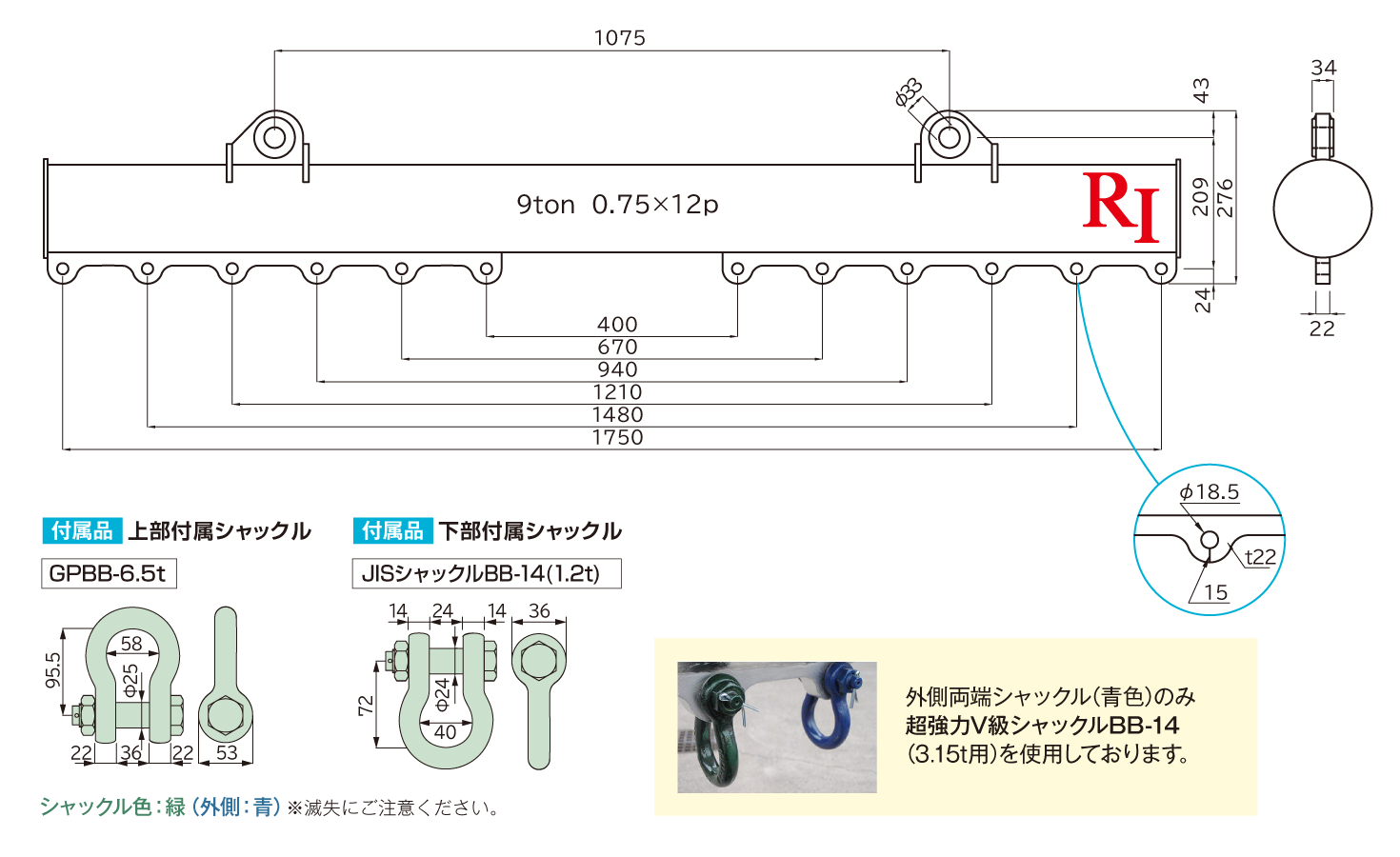

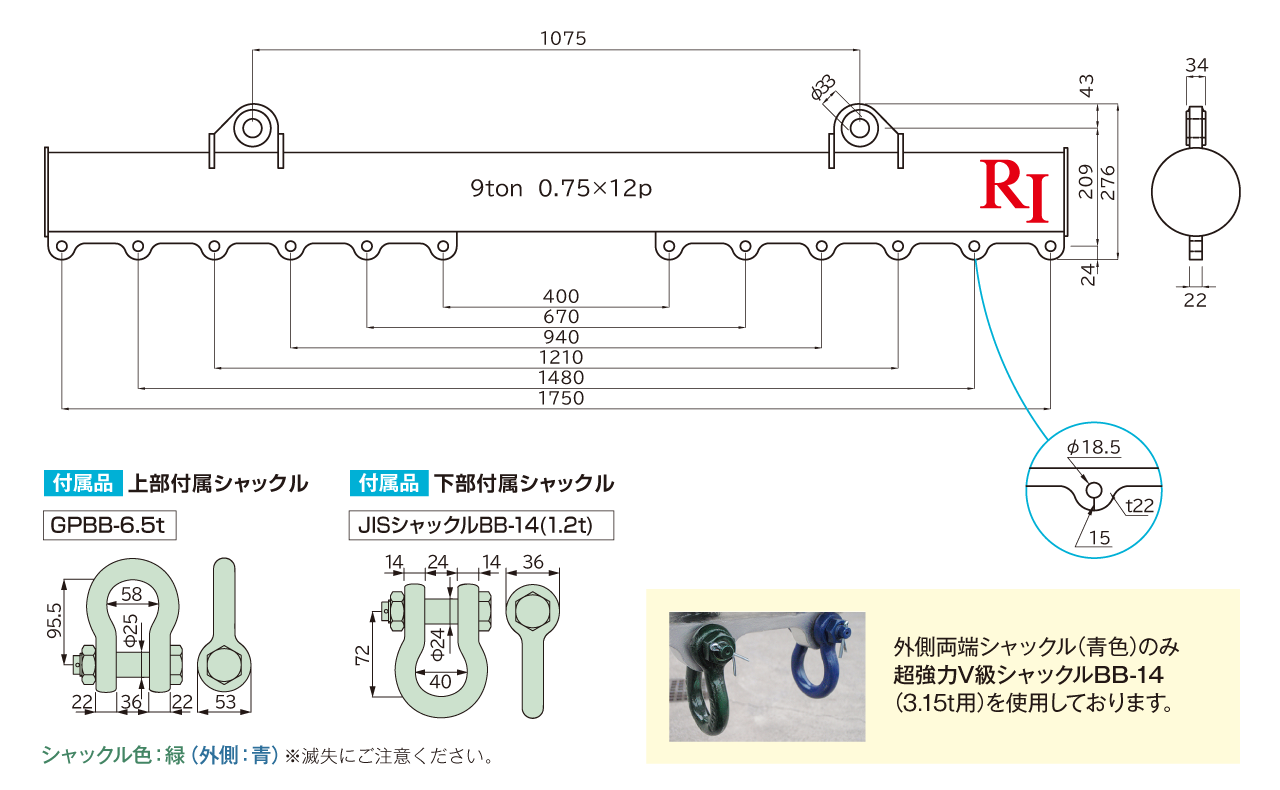

寸法図

吊りピース詳細

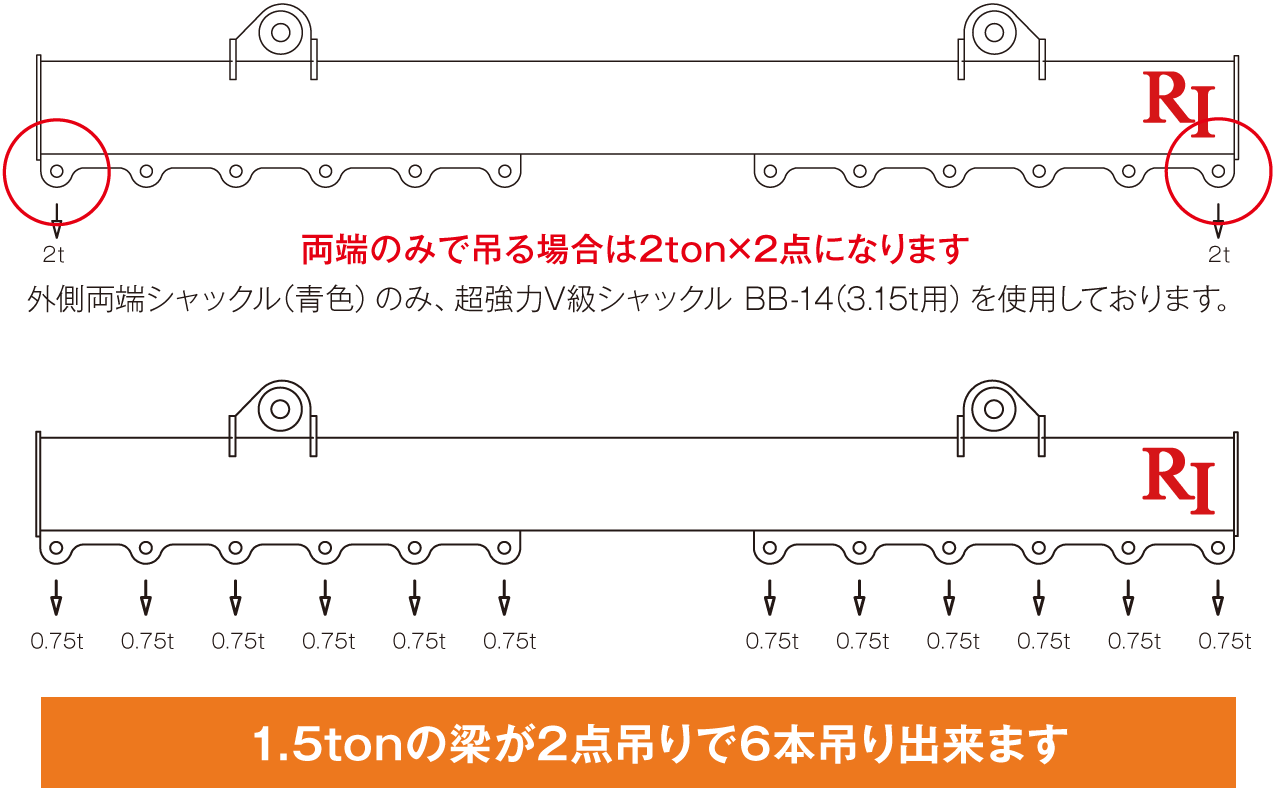

9ton天秤は、下記の2種類の使用方法以外使用しないでください


  • 上部、下部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は60°以内を推奨します。
  • ワイヤは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

9ton-2500(4.5ton×2点・1.5ton×6点)

  • 製品質量 260kg
  • 型番 BE-9-2500
  • リース
  • 販売
  • 上部GPSB-8.5ton
  • 上部GPBB-8.5ton
  • 上部 吊り角度60°
  • 下部 吊り角度60°
  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は、60°以内で使用してください。

ワイヤは販売となります。

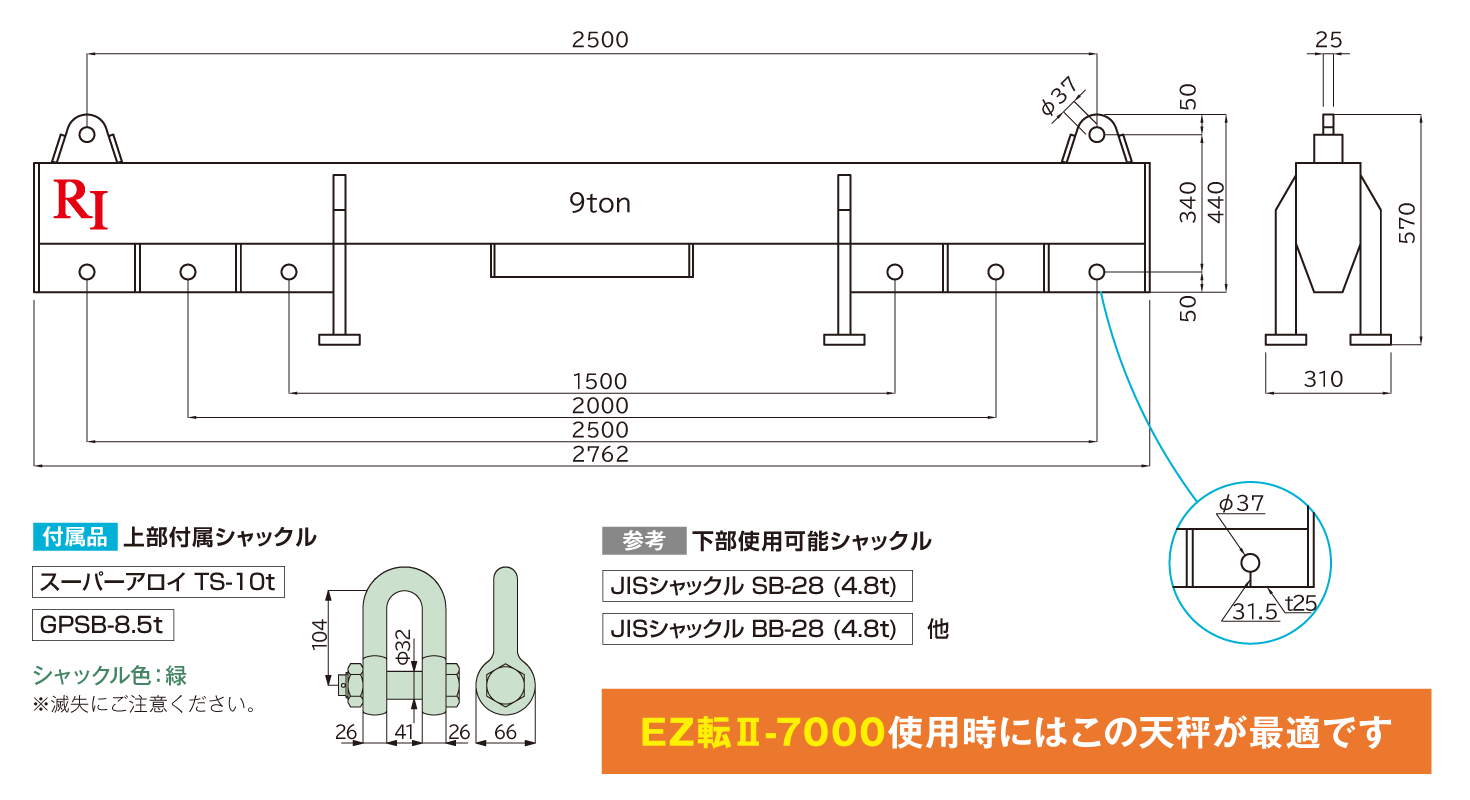

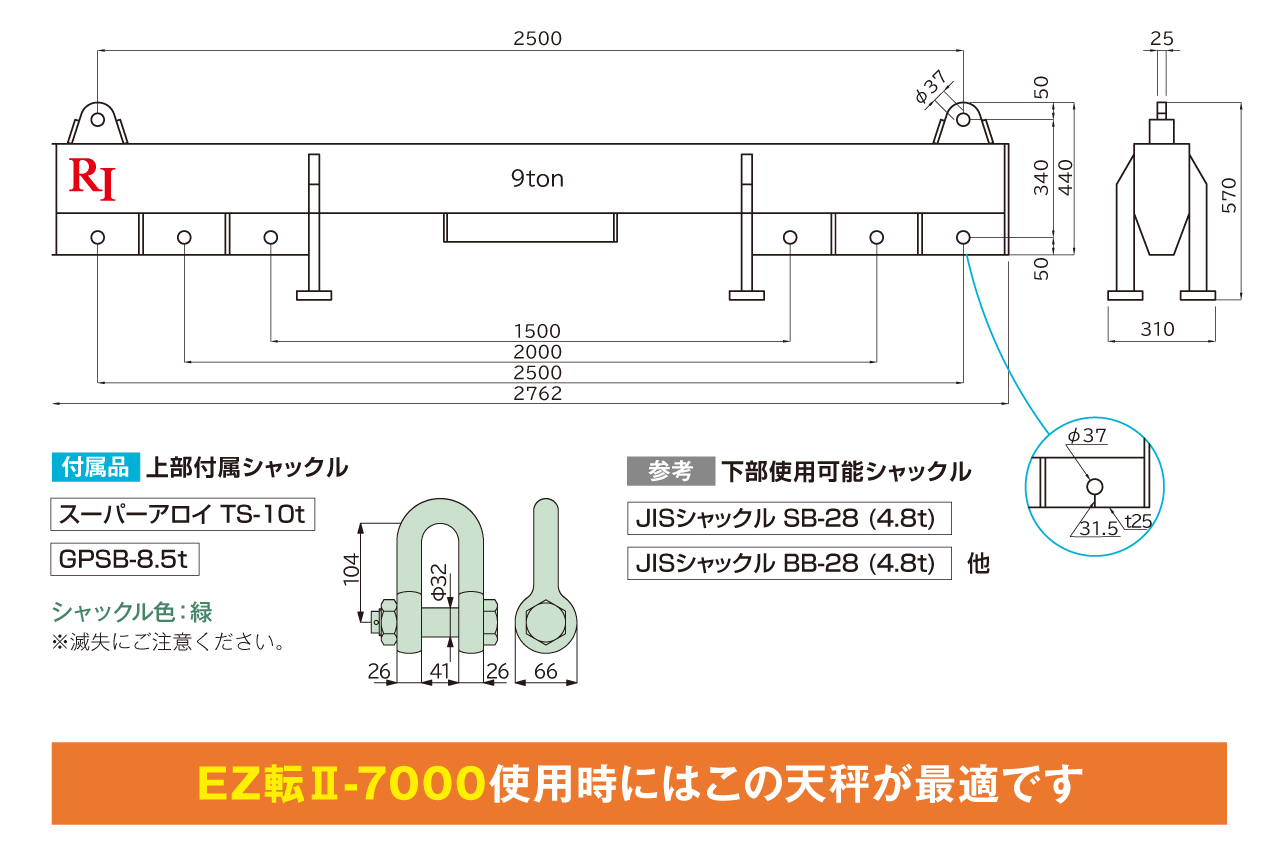

寸法図


  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は60°以内を推奨します。
  • ワイヤ、下部シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

9ton-3500(4.5ton×2点・1.5ton×6点)

  • 製品質量 380kg
  • 型番 BE-9-3500
  • リース
  • 販売
  • 上部TS-10t
  • 上部 吊り角度60°
  • 下部 吊り角度60°
  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は、60°以内で使用してください。

ワイヤは販売となります。

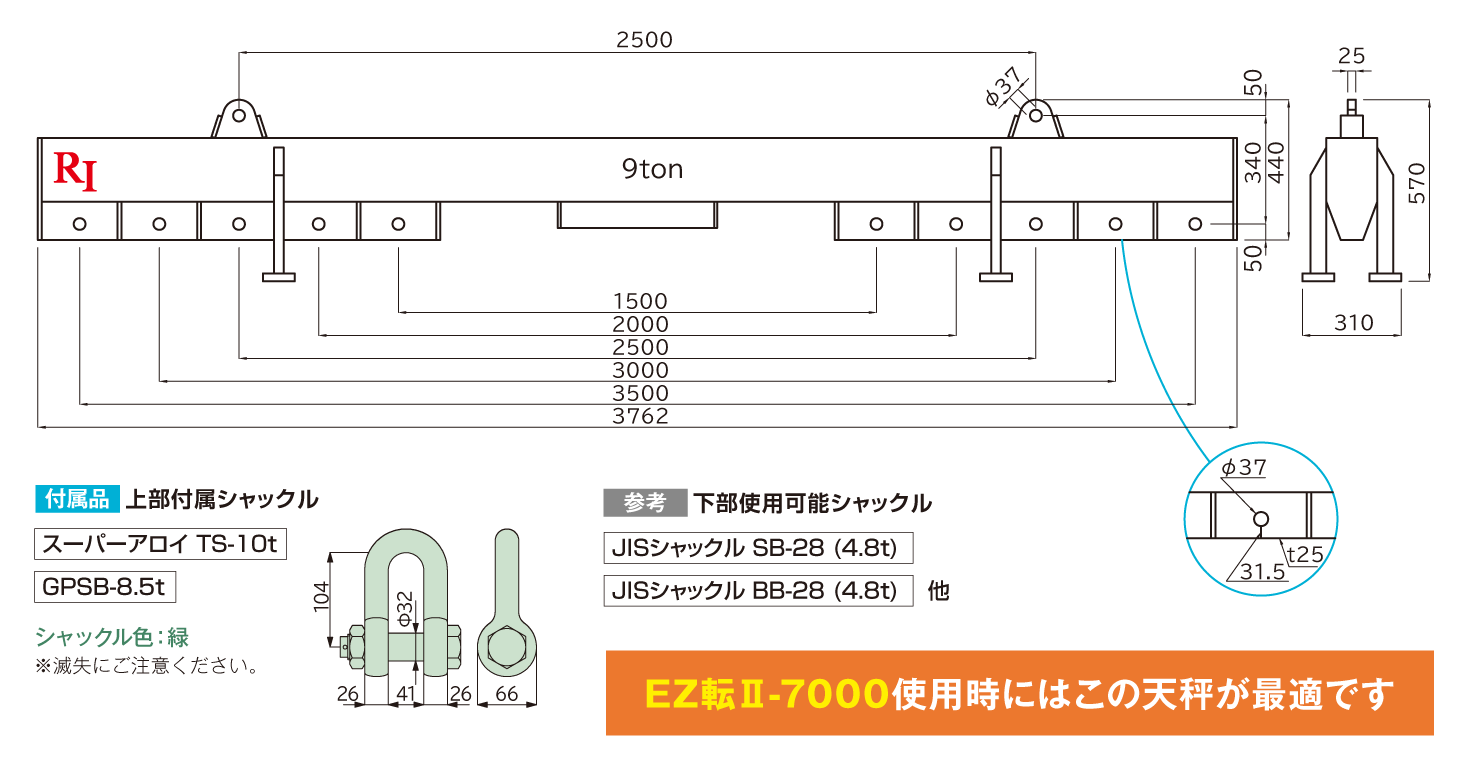

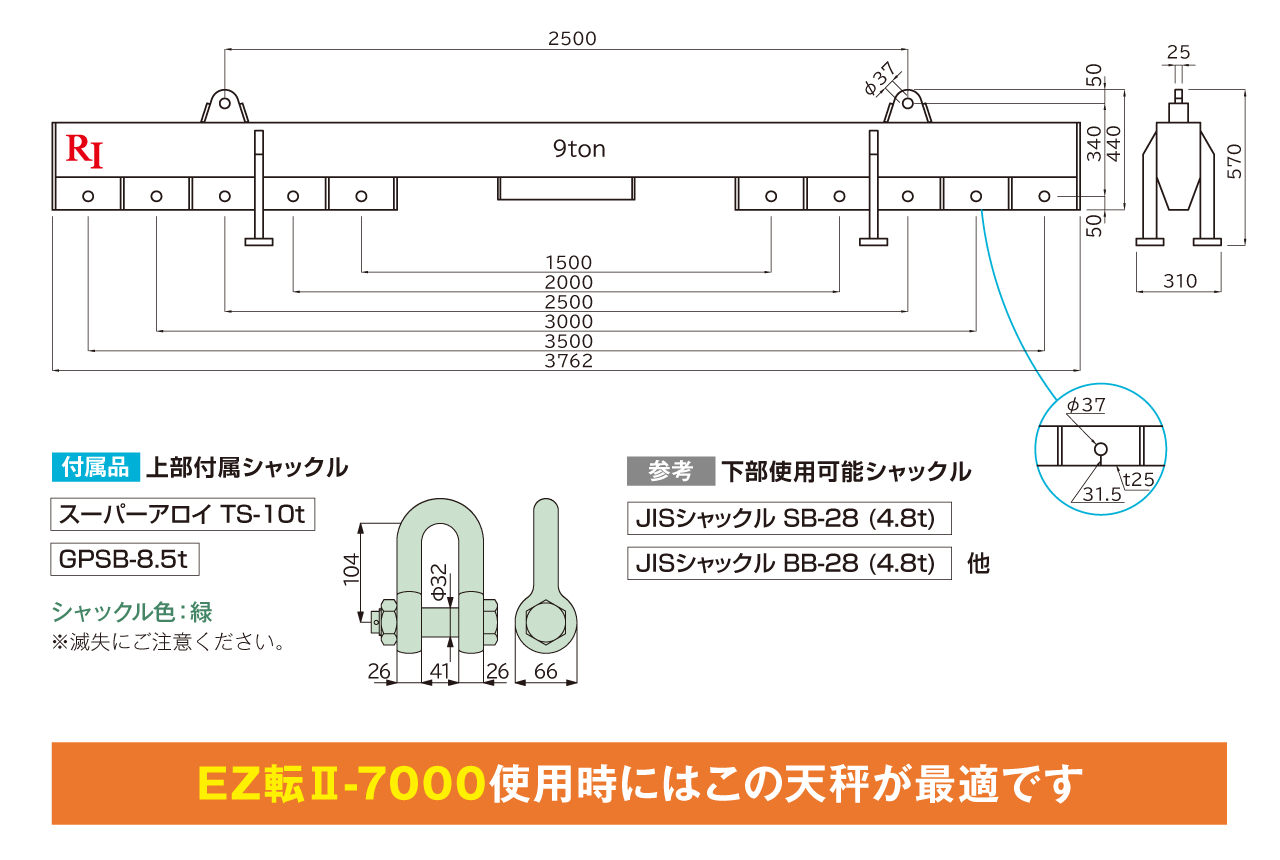

寸法図


  • 上部シャックルは付属しております。紛失にご注意ください。
  • ワイヤの吊り角度は60°以内を推奨します。
  • ワイヤ、下部シャックルは、別途販売となります。
  • 吊り荷重、吊り方をご確認の上、規定の使用荷重内でご使用ください。
  • 付属品以外のワイヤ、シャックル等リース品以外の部材は、全て外してご返却ください。

アールアイビーム棒天秤アールアイビーム棒天秤 9ton

カタログ / 図面 / 取扱説明書 / 点検表
アールアイビーム棒天秤

カタログ

図面

取扱説明書

選定表

点検表

確認表

その他

※取扱説明書を必ず熟読し操作方法等を全て厳守してください。
※寸法と図の形状は、現品と異なる場合があります。また仕様・寸法・材質など変更する場合がありますので、あらかじめご了承ください
